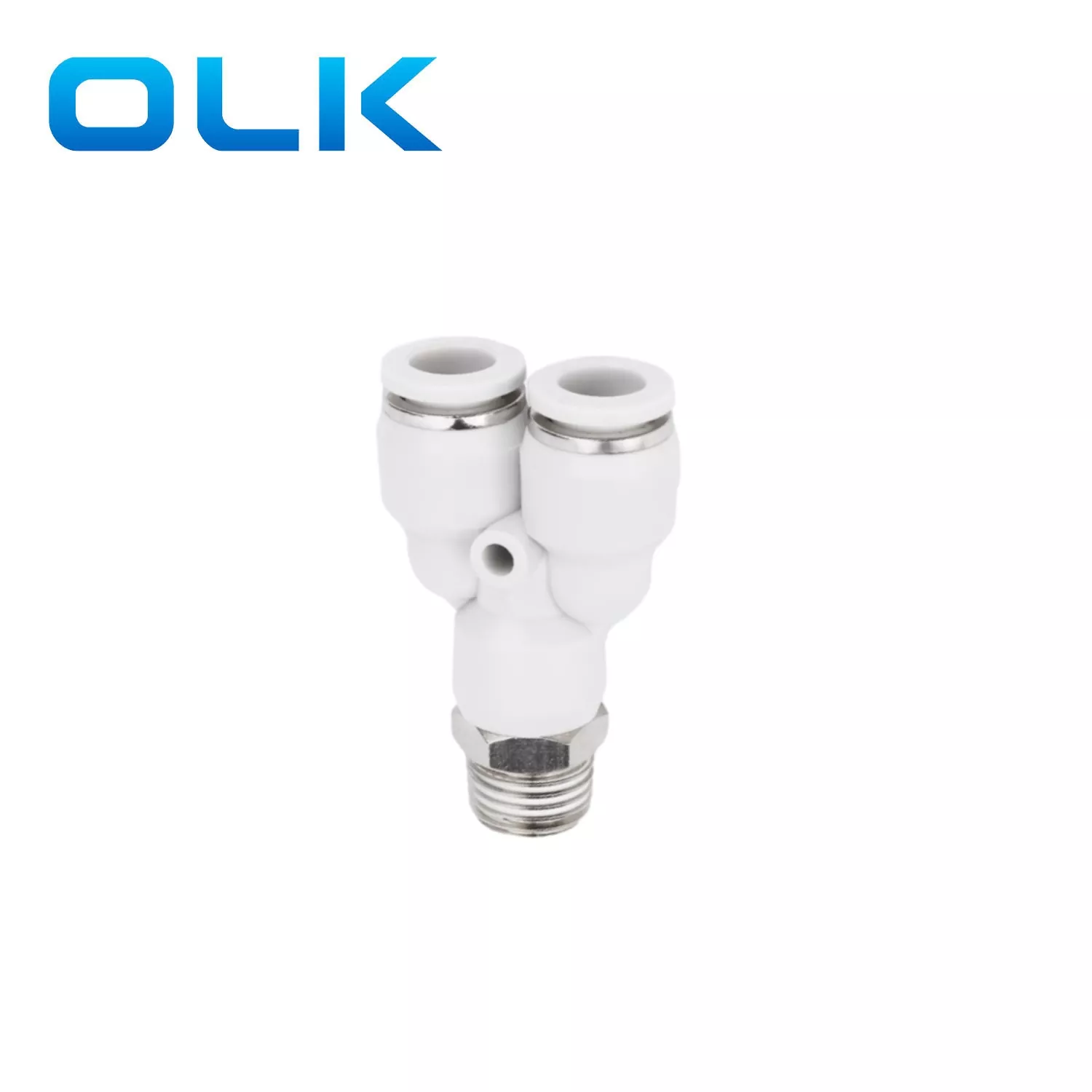

PX Y प्रकार पुश-इन ट्यूब फिटिंग

ऑर्डरिंग कोड

PX

8

--

01

मॉडेल

ट्यूब आकार (मेट्रिक)

थ्रेड प्रकार (55° सरळ ट्यूब थ्रेड)

PX मालिका फिटिंग

4:4 मिमी

०१:जी१/८

6:6 मिमी

०२:जी१/४

8:8 मिमी

03:G3/8

10:10 मिमी

04:G1/2

12:12 मिमी

14:14 मिमी

16:16 मिमी

द्रव

हवा/पाणी(सशर्त)/व्हॅक्यूम

ऑपरेटिंग दबाव

0-1.0Mpa

व्हॅक्यूम दाब

-100Kpa(10 Torr)

ऑपरेटिंग तापमान

-10-60℃

साहित्य

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

इंच ट्यूब फिटिंग

मेट्रिक ट्यूब फिटिंग

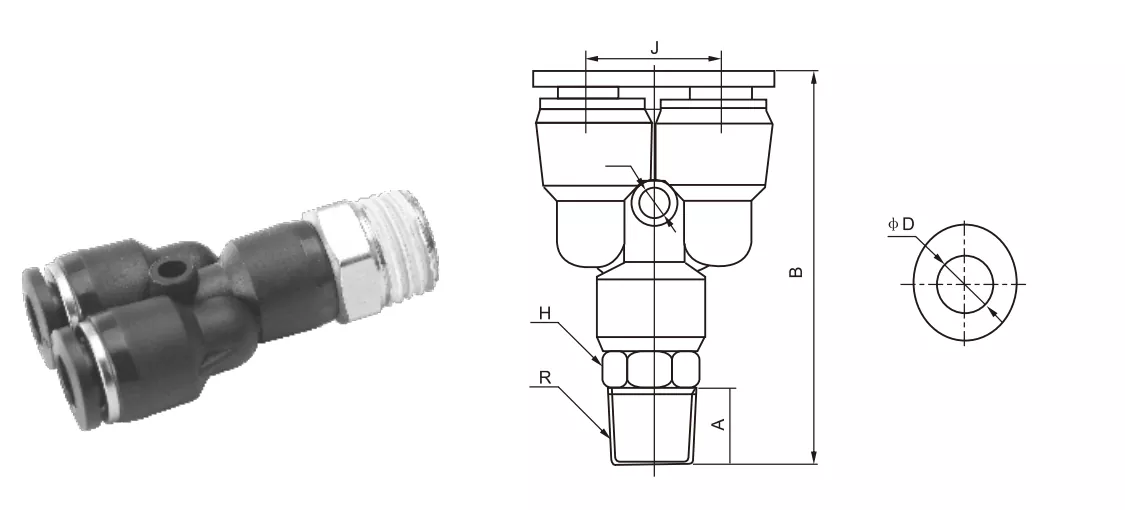

φD

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

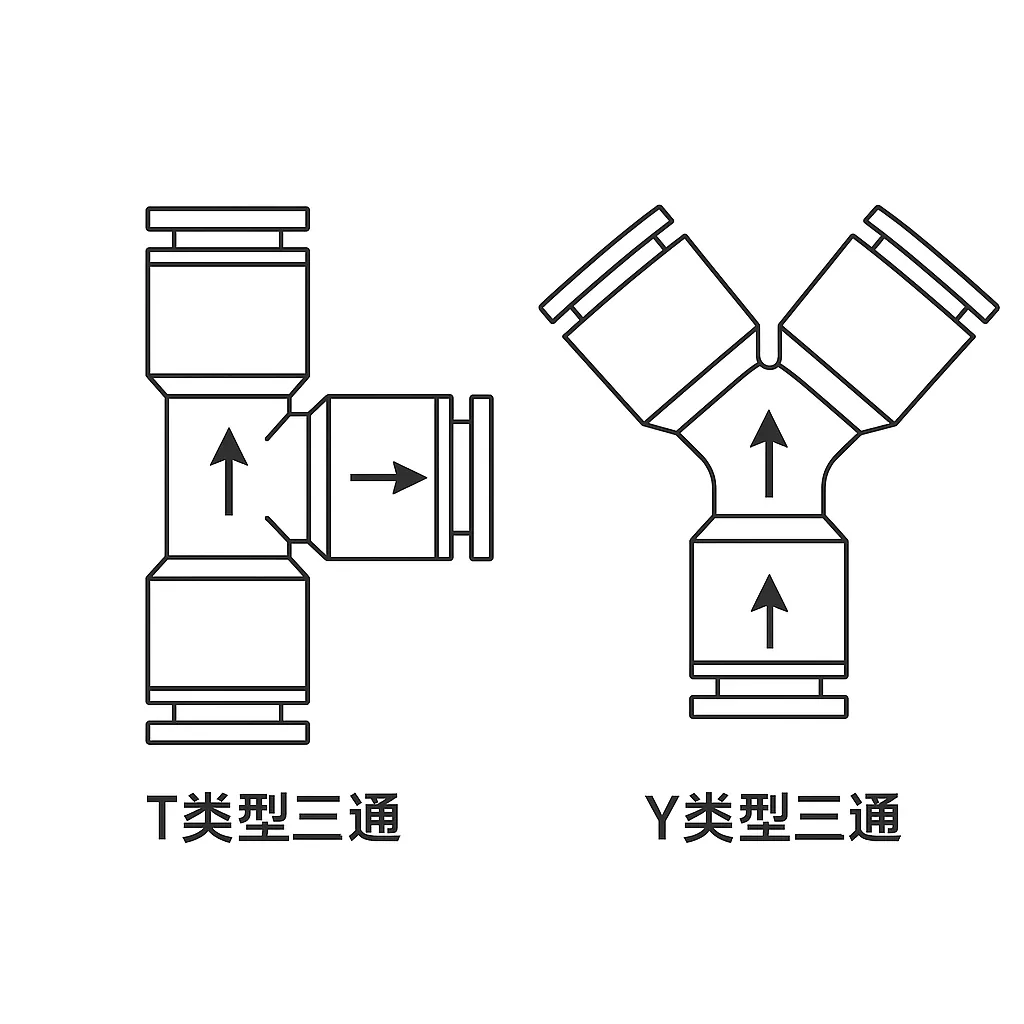

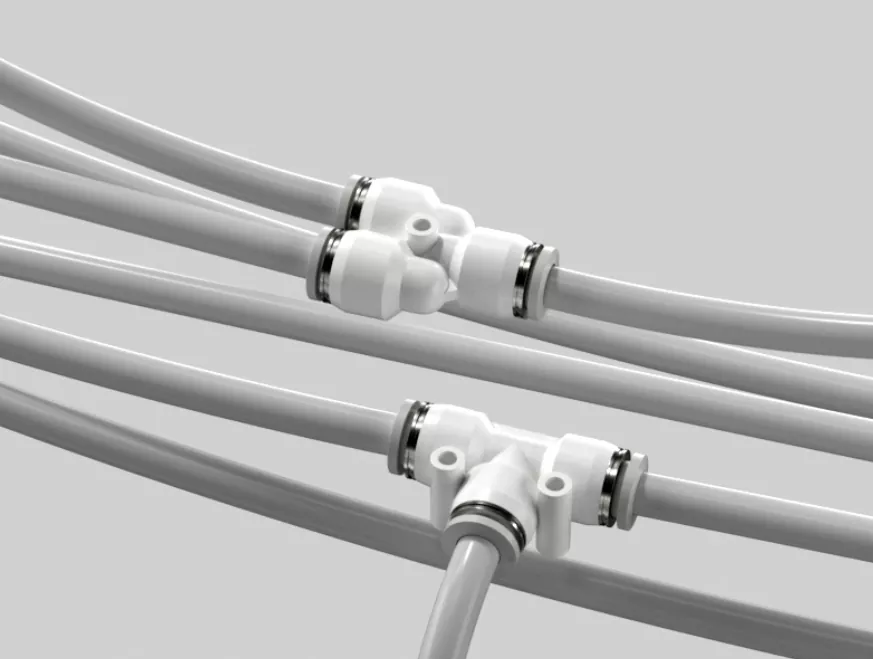

T आणि Y-आकाराच्या पुश-इन ट्यूब फिटिंगमधील समानता आणि फरक:

टी फिटिंग (पीबी, पीडी)

"T" संरचनेसारखे 3 मार्ग वायवीय फिटिंग आणि 90 ° कोनात छेदतात

Y फिटिंग (PX )

"Y" स्ट्रक्चर आणि गुळगुळीत प्रवाह दिशा, सारखे 3 मार्ग फिटिंग, अधिक योग्य हवा प्रवाह

T-shaped pneumatic फिटिंगच्या तुलनेत, Y-shapedair कनेक्टर फिटिंगफ्लो नितळ आहे आणि कमी प्रतिकार आहे
