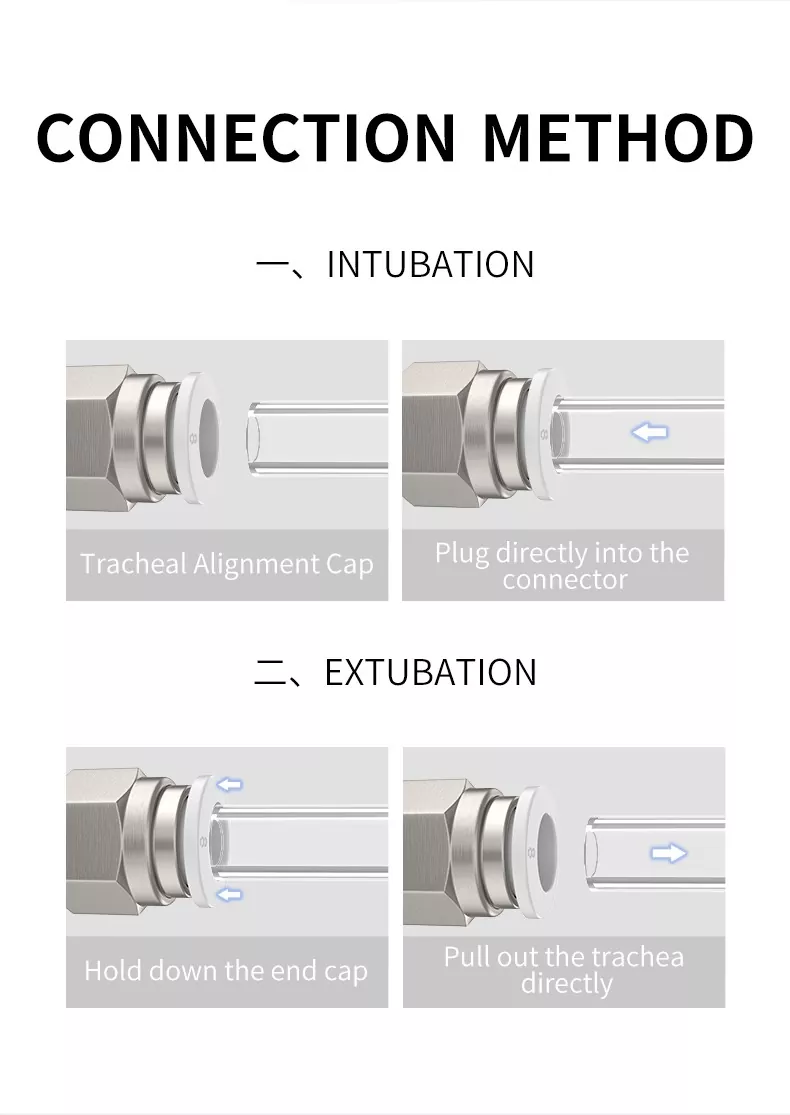

द्रुत कनेक्ट फिटिंग्ज संपूर्णपणे ट्यूबला ढकलून सुरक्षित कनेक्शनची परवानगी देतात.
ट्यूब काढण्यासाठी, प्रथम स्प्रिंग कोलेट उघडण्यासाठी रिलीझ स्लीव्हला समान रीतीने ढकलून द्या आणि नंतर ट्यूब सहजपणे बाहेर काढली जाऊ शकते.
क्विक कनेक्ट वायवीय ट्यूब फिटिंग्ज वायवीय टायबे सिस्टममध्ये वापरली जातात
विविध प्रकारच्या वायवीय ट्यूब फिटिंग्ज वायवीय ट्यूब सिस्टममधील सर्व नीड्स पूर्ण करू शकतात
स्थापित केल्यानंतरही, ट्यूबची दिशा मुक्तपणे बदलली जाऊ शकते
निकेल-प्लेटेड ब्रास बॉडी गंज-पुरावा आणि प्रदूषणविरोधी आहे
सर्व आर आणि एनपीटी थ्रेड्स ग्लूचा सीलिंग प्रभाव आहे.
सर्व सरळ धागे मानक ओ रिंग्ज आहेत.
1. रबरी नळीचे अंतिम क्रॉस-सेक्शन अनुलंब आहे याची पुष्टी करण्यासाठी, रबरी नळीच्या बाह्य परिघावर कोणतेही स्क्रॅच नाहीत. नळी लंबवर्तुळ नाही.
२. नळीच्या शेवटी नळी घातली आहे याची पुष्टी करण्याचे सुनिश्चित.
3. रबरी नळी घातल्यानंतर नळी बाहेर काढली जाणार नाही याची खात्री करुन घ्या.
1. ट्यूब डिस्कनेक्ट करण्यापूर्वी, ट्यूबमधील दबाव ‘0’ वर असल्याची खात्री करुन घ्या.
२. रीलिझ रिंग समान रीतीने तळाशी दाबा आणि ट्यूब बाहेर काढा. जर रीलिझ रिंग जागी दाबली गेली नाही तर ट्यूब शक्यतो बाहेर काढली जाऊ शकत नाही किंवा ताणली जाऊ शकते. ट्यूब मोडतोड ट्यूब फिटिंगमध्ये राहू शकते.
|
थ्रेड प्रकार |
थ्रेड कोड |
थ्रेड फॉर्म |
थ्रेड कोन (α) |
जुळणारे प्रकार |
मानके |
मानक कोड |
मानक संस्था |
|
बीएसपीपी (दंडगोलाकार, नॉन-सीलिंग) |
G |
अंतर्गत/बाह्य |
55 ° |
समांतर/समांतर |
आयएसओ 228-1 2003 |
आयएसओ |
आयएसओ - मानकीकरणासाठी आंतरराष्ट्रीय संस्था |
|
|
बीएसपीपी |
अंतर्गत/बाह्य |
55 ° |
समांतर/समांतर |
जीबी/टी 7307 2001 |
जीबी |
एसएसी - चीनचे मानकीकरण प्रशासन |
|
|
पीएफ |
अंतर्गत/बाह्य |
55 ° |
समांतर/समांतर |
बीएस 228-1 2003 |
बीएस |
बीएसआय - ब्रिटीश मानक संस्था |
|
|
|
|
|
|
JIS B 0202 |
तो |
जेआयएससी - जपानी औद्योगिक मानक समिती |
|
|
|
|
|
|
केएस बी 0221 |
केएस |
कॅट्स - तंत्रज्ञान आणि मानकांसाठी कोरियन एजन्सी |
|
बीएसपीटी (टॅपर्ड, सीलिंग) |
आरपी |
अंतर्गत |
55 ° |
टॅपर्ड/समांतर |
आयएसओ 7-1 |
आयएसओ |
आयएसओ - मानकीकरणासाठी आंतरराष्ट्रीय संस्था |
|
|
आरसी |
अंतर्गत |
|
टॅपर्ड/समांतर |
जीबी/टी 7306-1987 |
जीबी |
एसएसी - चीनचे मानकीकरण प्रशासन |
|
|
R |
बाह्य |
|
टॅपर्ड/समांतर |
बीएस 21 1985 |
बीएस |
बीएसआय - ब्रिटीश मानक संस्था |
|
|
बीएसपीटी |
अंतर्गत/बाह्य |
55 ° |
टॅपर्ड/टेपर्ड |
JIS B 0203 |
तो |
जेआयएससी - जपानी औद्योगिक मानक समिती |
|
|
पीटी |
अंतर्गत/बाह्य |
|
टॅपर्ड/टेपर्ड |
केएस बी 0222 |
केएस |
कॅट्स - तंत्रज्ञान आणि मानकांसाठी कोरियन एजन्सी |
|
एनपीएससी (अमेरिकन अंतर्गत) |
एनपीएससी |
अंतर्गत |
60 ° |
टॅपर्ड/समांतर |
एएनएसआय बी 1.20.1-1983 |
एएनएसआय |
एएनएसआय - अमेरिकन राष्ट्रीय मानक संस्था |
|
|
|
|
|
|
जीबी/टी 12716-2002 मी |
जीबी |
एसएसी - चीनचे मानकीकरण प्रशासन |
|
एनपीटी (अमेरिकन टॅपर्ड) |
एनपीटी |
अंतर्गत/बाह्य |
60 ° |
टॅपर्ड/टेपर्ड |
एएनएसआय बी 1.20.1-1983 |
एएनएसआय |
एएनएसआय - अमेरिकन राष्ट्रीय मानक संस्था |
|
|
|
|
|
|
जीबी/टी 12716-2002 मी |
जीबी |
एसएसी - चीनचे मानकीकरण प्रशासन |
|
मेट्रिक धागा |
M |
अंतर्गत/बाह्य |
60 ° |
समांतर/समांतर |
आयएसओ 261-1998 |
आयएसओ |
आयएसओ - मानकीकरणासाठी आंतरराष्ट्रीय संस्था |
|
|
|
|
|
|
जीबी/टी 1193-2003 |
जीबी |
एसएसी - चीनचे मानकीकरण प्रशासन |
