आमचे मेकॅनिकल बटण कंट्रोल वाल्व द्रव प्रवाह दरांवर अचूक नियंत्रण करण्यास अनुमती देते, जे अचूक द्रव नियंत्रण आवश्यक असलेल्या अनुप्रयोगांसाठी एक आदर्श निवड बनवते. वाल्व्हमध्ये मेकॅनिकल बटण नियंत्रण आहे, जे द्रव प्रवाह दर समायोजित करण्यासाठी विश्वासार्ह आणि वापरण्यास सुलभ इंटरफेस प्रदान करते.
मेकॅनिकल कंट्रोल डायरेक्शनल वाल्व्ह हा वाल्वचा एक प्रकार आहे ज्यास इलेक्ट्रिकल सिग्नलची आवश्यकता नसते. परंतु स्पूल नियंत्रित करण्यासाठी ते यांत्रिक शक्तीवर अवलंबून असते. ऑपरेटिंग अॅक्शन मोडनुसार, हे मूलभूत प्रकार, डायरेक्ट-अॅक्टिंग प्रकार, रोलर प्रकार, लेटरल रोलर प्रकार, लीव्हर रोलर प्रकार, समायोज्य रॉड प्रकार, समायोज्य लीव्हर रोलर प्रकार आणि प्रकारात वर्गीकृत केले जाऊ शकते. हे सामान्यत: सतत ऑपरेशन्स, उच्च स्वयंचलित उपकरणे आणि उत्पादन लाइन मशीनरीच्या मर्यादित क्रियांमध्ये लागू केले जाते.
|
प्रतीक |
झडप प्रकार |
ऑपरेशन पद्धत |
वैशिष्ट्ये |
अर्ज |
OLK यांत्रिक झडप मॉडेल |
|
|

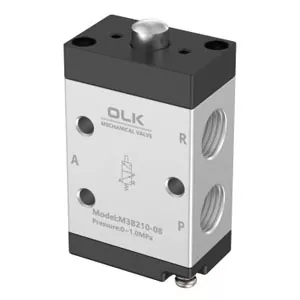

मूलभूत प्रकार यांत्रिक झडप |
बाह्य शक्ती नसताना झडप कोर रीसेट करा; जेव्हा पुश रॉड बाह्य शक्तीद्वारे दाबले जाते, तेव्हा पुश रॉड वाल्व कोरशी संपर्क साधतो आणि आर पोर्टवर सील करतो आणि नंतर पी-ए कनेक्ट करण्यासाठी वाल्व कोरला ढकलतो |
साधे ऑपरेशन, स्विच करण्यासाठी पुश करा, रीसेट करण्यासाठी रीलिझ करा |
सामान्यत: उपकरणे इंचिंग, मॅन्युअल कंट्रोल आणि सोपी मर्यादा स्विचसाठी वापरली जातात |
जेएमजे -00, जेएम 322, एमव्ही 522, एमव्ही 322, एमओव्ही 321, सीएम 3 बी, व्हीएम 131-01-00, व्हीएम 133-एम 5-001, व्हीएम 230-02-00, व्हीएम 430-01-00, एस 3 बी-एम 5, एस 3 बी -06, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी, एम 3 बी- एम 3 बी -210-08, एम 5 बी -110-06, एम 5 बी -210-06, एम 5 बी -210-08, एक्सक्यू 2550610, एक्सक्यू 230610, एक्सक्यू 2550410, एक्सक्यू 230410, |
|
|

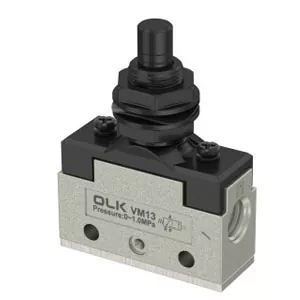

सरळ प्लंगर टायपेमेकॅनिकल वाल्व्ह |
स्पूलवर थेट शक्ती |
उच्च अक्षीय शक्तीचा सामना करू शकत नाही |
Work वर्कपीस वरपासून खालपर्यंत पडते तेव्हा ट्रिगर होते.
· अनुलंब उचलण्याची यंत्रणा शेवटची स्थिती शोधते. · शीर्ष मर्यादा शोध. |
व्हीएम 1330-01-05, व्हीएम 132-एम 5-05 |
|
|

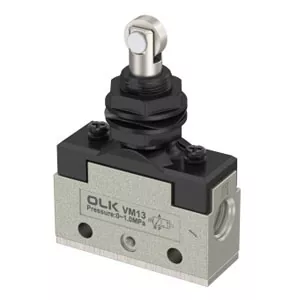

रोलरप्लुंगर्मेकॅनिकल वाल्व |
वाल्व्हच्या पुश रॉडच्या शीर्षस्थानी रोलर जोडला जातो. टक्कर ब्लॉकशी संपर्क साधणे रोलरच्या बाजूने स्पर्शिकरित्या आणि नंतर रोलर पुश रॉडमध्ये शक्ती प्रसारित करते |
समायोज्य रोलर आर्म लवचिक ट्रिगर कोन आणि मजबूत अनुकूलता असलेले रोलर लीव्हर वाल्व. स्पूलवर शक्ती वाढवते, झडप जीवन वाढवते, अधिक विश्वासार्ह आहे |
सामान्यत: पोहोचण्यासाठी लाइन, स्वयंचलित टूलींग, सिलेंडर स्ट्रोक शोध आणि मर्यादित नियंत्रण यासाठी वापरले जाते. |
सीएम 3 व्ही -06, व्हीएम 1330-01-06, एस 3 व्ही-एम 5, एस 3 व्ही -06, एस 3 व्ही -08, |
|
|

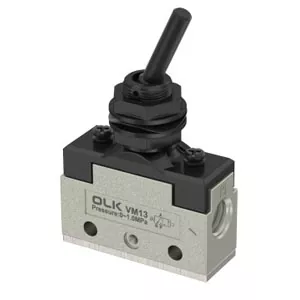

टॉगल लीव्हर प्रकार वाल्व्ह |
वाल्व्ह कोरला दोन पोझिशन्स दरम्यान स्विच करण्यासाठी टॉगल लीव्हरलफ्ट आणि उजवीकडे खेचा, जेणेकरून ऑन-ऑफ/रिव्हर्सिंगची जाणीव होईल |
वारंवार स्विचिंगसाठी टॉगल लीव्हर डिझाइन |
मॅन्युअल स्विचिंग सिलेंडर अॅक्शनसाठी वायवीय टूलींग फिक्स्चर, लहान उत्पादन उपकरणे, उपकरणे कमिशनिंग स्टेज |
सीएम 3 वाय -06, व्हीएम 1330-01-08 |
|
|

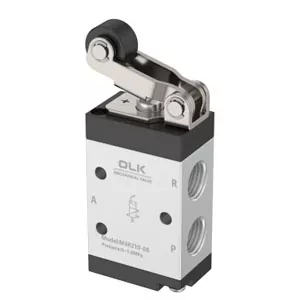

रोलर लीव्हर मेकॅनिकल वाल्व्ह |
पुश रॉडचा खालच्या दिशेने वाढविण्यासाठी लीव्हरचा वापर करा |
द्वि-दिशात्मक ट्रिगर: रोलर वाल्व्ह बॉडीच्या शीर्षस्थानी स्थित आहे आणि दोन्ही बाजूंनी यांत्रिक हालचाल वाल्व्हला ट्रिगर करू शकते. परस्पर क्रियाशीलतेसाठी योग्य: विशेषत: रेखीय स्लाइड टेबलसाठी योग्य आणि परस्पर क्रियाकलाप दरम्यान सिग्नल ट्रिगर करण्यासाठी पुश रॉडच्या दोन्ही टोकांसाठी योग्य. |
प्रॉडक्शन लाइनची प्रवास मर्यादा, स्वयंचलित परस्पर संबंध शोधणे आणि यांत्रिक संबंध. |
जेएमजे -07, जेएम 322 आर (जेएम -07), एमव्ही 522 आर (एमव्ही -09), एमव्ही 322 आर, एमओव्ही 321 आर (एमओव्ही -02), सीएम 3 आर, व्हीएम 131-01-01-01 1, व्हीएम 133-एम 5-01, व्हीएम 230-01-01-01, व्हीएम 230-01-01, व्हीएम 230-01-01, व्हीएम 230-01-01, व्हीएम 230-01-01-01, व्हीएम 230-01-01, व्हीएम 230-01-01-01, व्हीएम 230-01-01-01, व्हीएम 230-01-01, एस 3 आर -06, एस 3 आर -08, एम 3 आर -110-06, एम 3 आर- 210-06, एम 3 आर -210-08, एम 5 आर -110-06, एम 5 आर -21-06, एम 5 आर -21-08, के 23 जेसी 3-एल 6, एक्सक्यू 250612, एक्सक 230612, एक्सक 230412, एक्सक 230412, एक्सक 230412, एक्सक 230412, एक्सक 230412, एक्सक 230412, एक्सक 230412, एक्सक 230412, एक्सक 230, एक्सक्यू 22, एक्सक्यू 230, एक्सक 230, एस 3 आर -06, एस 3 आर -08, एम 3 एल -110-06, एम 3-210-06, एम 3 एल -2110-0 |
|
|

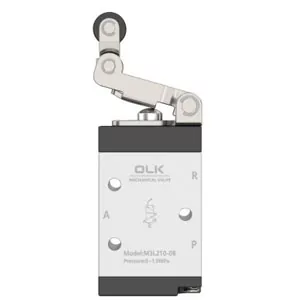

एक मार्ग रोलर लीव्हर प्रकार मेकॅनिकल वाल्व्ह |
जेव्हा मेकॅनिकल टक्कर ब्लॉक पुढे सरकतो, तेव्हा वाल्व्ह कोर खाली दाबला जातो. टक्कर ब्लॉक रोलरमधून जातो आणि वाल्व्ह कोर स्प्रिंग फोर्सद्वारे परत येतो. जेव्हा टक्कर ब्लॉक परत येतो, जेव्हा डोक्यावरील लहान लीव्हर वाकलेला असू शकतो, रोलर परत येतो तेव्हा वाल्व कोर हलत नाही आणि झडप उलटत नाही. |
लूप सुलभ करण्यासाठी लूपमधील अडथळा सिग्नल दूर करण्यासाठी वाल्व्हचे आउटपुट आउटपुट पल्स सिग्नलचा वापर केला जातो |
Cholost चळवळीची दिशा मर्यादित करण्याची व्यवस्था, उदा. वर्कपीसला केवळ एका दिशेने ट्रिगर ढकलण्याची परवानगी देणे.
Revers उलट हालचालीच्या बाबतीत ट्रिगरिंग रोखण्यासाठी स्वयंचलित फीडिंग सिस्टम.
Opmeroperation चुकीच्या संकटाचा धोका कमी करण्यासाठी सुरक्षा नियंत्रण ठिकाणे. |
जेएमजे -08 एल, जेएम -08 एल, एमव्ही 522 एल, एमव्ही 322 एल, सीएम 3 एल, व्हीएम 131-01-02, व्हीएम 133-एम 5-02, व्हीएम 230-02-02 एस, व्हीएम 430-01-02 एस 3 एल-एम 5, एस 3 एल -06, एस 3 एल -08, एम 3 एल -110-06, एम 3 एल -210-06, एम 3 एल -210-08, एम 5 एल -110-06, एम 5 एल -210-06, एम 5 एल -210-08, |
ओएलके एक चिनी वायवीय निर्माता आहे ज्यामध्ये मेकॅनिकल वाल्व्हची विस्तृत श्रेणी आणि वेगवान वितरणासाठी मोठा स्टॉक आहे. 22 वर्षांच्या तांत्रिक अनुभवासह, ओएलके टीम OEM/ODM सेवा प्रदान करते. आम्ही वाल्व बॉडी सानुकूलित करू शकतो, भिन्न बटण पर्याय ऑफर करू शकतो आणि अधिक परिष्कृत ब्रँडिंगसाठी यूव्ही लेसर लोगो चिन्हांकित करू शकतो.
Mechanical जेव्हा यांत्रिक वाल्व वापरला जातो तेव्हा टक्कर ब्लॉकची संपर्क पृष्ठभाग आणि रोलरचा टिल्ट कोन 30 ° किंवा 45 ° असतो. टक्कर ब्लॉकची जास्तीत जास्त वेग भिन्न ऑपरेटिंग यंत्रणेसाठी भिन्न आहे, जी साजरा केली जाईल.
Mechand मेकॅनिकल वाल्व्ह दाबण्यासाठी सिलेंडर ब्लॉकची वेळ यांत्रिक वाल्व्हच्या स्विचिंग वेळेपेक्षा जास्त असणे आवश्यक आहे, म्हणून सिलेंडरची गती खूप वेगवान असू शकत नाही; जर ते खूप वेगवान असेल तर टक्कर ब्लॉकची लांबी वाढविली पाहिजे.
Stop थांबे म्हणून यांत्रिक वाल्व वापरू नका.
