Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

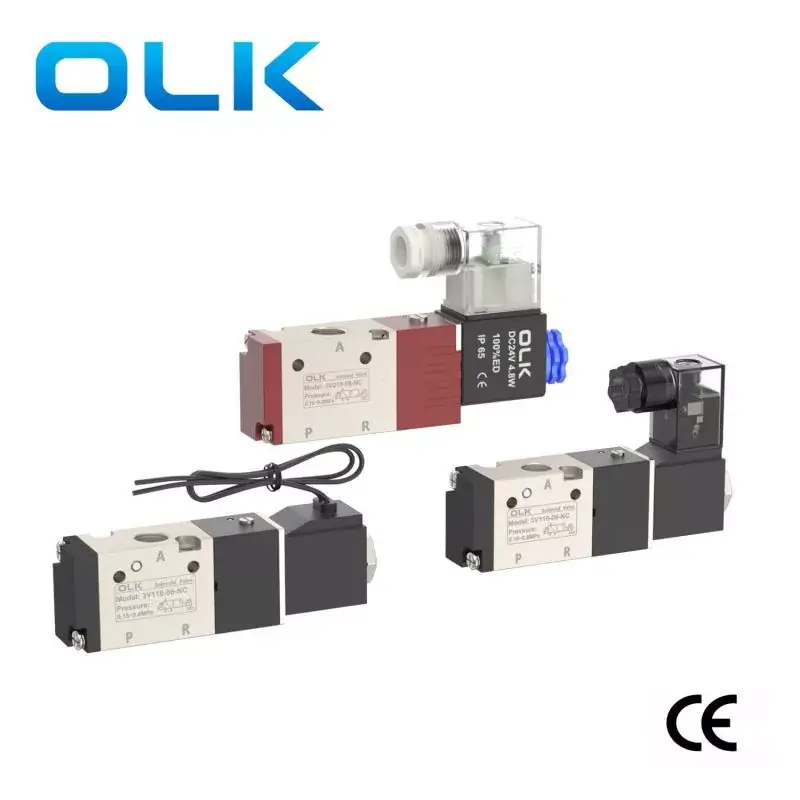

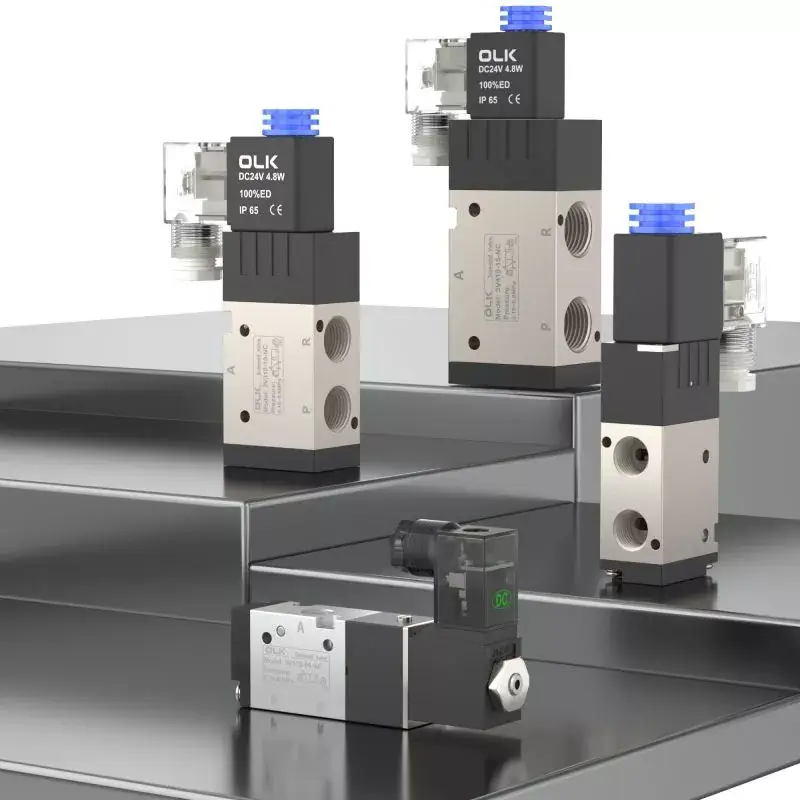

3/2 wayOuleikai (OLK) 3V मालिका सोलेनोइड वाल्व 3 वे, पायलट-ऑपरेटेड सोलेनोइड डायरेक्शनल व्हॉल्व्ह श्रेणीशी संबंधित आहे, ज्यामध्ये वेगवान प्रतिसाद गती आणि विश्वासार्ह ऑपरेशन वैशिष्ट्यीकृत आहे, एकल-अभिनय सिलिंडर नियंत्रित करण्यासाठी योग्य आहे. व्हॉल्व्ह बॉडी गंज-प्रतिरोधक, उच्च-तापमान-प्रतिरोधक ॲल्युमिनियम मिश्र धातुपासून बनलेली आहे, ज्यामुळे ती विविध कठोर वातावरणात वापरण्यासाठी योग्य बनते.
हे औद्योगिक ऑटोमेशन परिस्थितींशी जुळले जाऊ शकते, जसे की द्रव नियंत्रण आणि विविध स्वयंचलित उत्पादन ओळींवर रूपांतरण, वायवीय उपकरणे, वैद्यकीय उपकरणे इ.
चिन्ह:
ऑर्डरिंग कोड
3V
1
10
6
नाही
A
मॉडेल
कोड
वाल्व प्रकार
पोर्ट आकार
क्रिया प्रकार
व्होल्टेज
गैर:दिन प्रकार
3V :2 स्थिती 3 मार्ग सोलेनोइड वाल्व
1:100 मालिका
10: सिंगल एक्टिंग सोलेनोइड व्हॅलेव्ह 3/2 मार्ग
M5:M5
नाही:सामान्यपणे बंद
AC220V
L : रेखा प्रकार
2:200 मालिका
20: दुहेरी अभिनय सोलेनोइड वाल्व 3/2 मार्ग
06:G1/8
नाही:सामान्यपणे उघडे
AC110V
3:300 मालिका
08:G1/4
AC24V
4:400 मालिका
10:G3/8
AC36V
१५:जी१/२
DC12V
DC24V
1. थेट-अभिनय कॉन्फिगरेशन, प्रतिसादात्मक स्विचिंग;
2. सामान्यपणे बंद आणि सामान्यपणे खुल्या प्रकारांसाठी उपलब्ध पर्याय;
3. कोएक्सियल शट-ऑफ संरचना, उत्कृष्ट सीलिंग, मोठा प्रवाह दर;
4. तेल स्नेहन आवश्यक नाही;
5. सुलभ स्थापना आणि डीबगिंगसाठी मॅन्युअल डिव्हाइससह सुसज्ज;
6. निवडीसाठी एकाधिक मानक व्होल्टेज ग्रेड उपलब्ध आहेत.
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केली जाते) |
|
कृती |
पायलट प्रकार |
|
पदांची संख्या |
दोन स्थान तीन मार्ग |
|
स्नेहन |
अनावश्यक |
|
कार्यरत दबाव श्रेणी MPa(psi) |
०.१५∼०.८(२१~११४) |
|
गॅरंटीड दबाव प्रतिकार |
1.5MPa (215psi) |
|
शरीर साहित्य |
ॲल्युमिनियम धातूंचे मिश्रण |
|
मानक व्होल्टेज |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
व्होल्टेज श्रेणी वापरा |
AC:±15％DC:±10％ |
|
संरक्षण पातळी |
IP65 (DIN40050) |
|
उष्णता प्रतिरोधक ग्रेड |
वर्ग बी |
|
कनेक्शन प्रकार |
डीआयएन सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्साहाची वेळ |
0.05 सेकंद किंवा कमी |
|
मॉडेल |
पोर्ट व्यास |
कार्यरत तापमान °C |
MAX ऑपरेटिंग वारंवारता |
प्रवाह क्रॉस-विभागीय क्षेत्र mm² (CV मूल्य) |
वीज वापर |
|
3V110-M5 |
M5 |
-२०∼७० |
5 वेळा/सेकंद |
५.५(०.३१) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-२०∼७० |
5 वेळा/सेकंद |
५.५(०.३१) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-२०∼७० |
5 वेळा/सेकंद |
१२.०(०.६७) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-२०∼७० |
5 वेळा/सेकंद |
१२.०(०.६७) |
AC: 3VA DC: 3W |
|
3V210-06 |
सेवन=आउटलेट=G1/8 |
-२०∼७० |
5 वेळा/सेकंद |
१४.०(०.७८) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
सेवन=आउटलेट=G1/8 |
-२०∼७० |
5 वेळा/सेकंद |
१४.०(०.७८) |
AC: 6VA DC: 4.8W |
|
3V210-08 |
सेवन=आउटलेट=G1/4 |
-२०∼७० |
5 वेळा/सेकंद |
१६.०(०.८९) |
AC: 6VA DC: 4.8W |
|
3V220-08 |
सेवन=आउटलेट=G1/4 |
-२०∼७० |
5 वेळा/सेकंद |
१६.०(०.८९) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
सेवन=आउटलेट=G1/4 |
-२०∼७० |
5 वेळा/सेकंद |
२५.०(१.३९) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
सेवन=आउटलेट=G1/4 |
-२०∼७० |
5 वेळा/सेकंद |
२५.०(१.३९) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
सेवन=आउटलेट=G3/8 |
-२०∼७० |
5 वेळा/सेकंद |
३०.०(१.६७) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
सेवन=आउटलेट=G3/8 |
-२०∼७० |
5 वेळा/सेकंद |
३०.०(१.६७) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
सेवन=आउटलेट=G1/2 |
-5∼60 |
3 वेळा/सेकंद |
५०.०(२.७९) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
सेवन=आउटलेट=G1/2 |
-5∼60 |
3 वेळा/सेकंद |
५०.०(२.७९) |
AC: 6VA DC: 4.8W |
