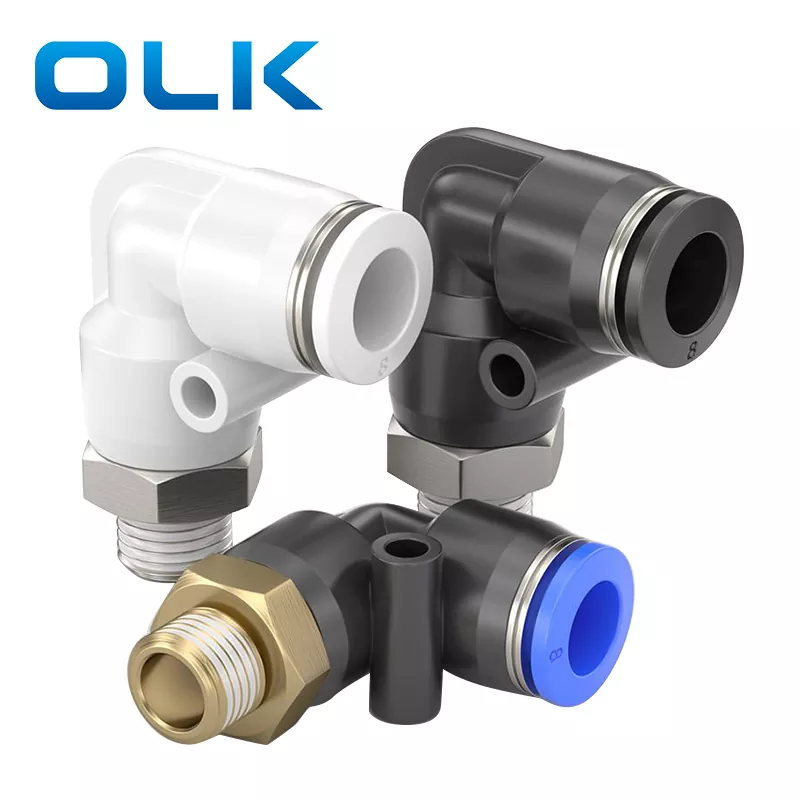

ट्यूब फिटिंगमध्ये पीएल नर कोपर पुश

ऑर्डर कोड

पीएल

8

-

01

मॉडेल

ट्यूब आकार (मेट्रिक)

थ्रेड प्रकार (55 ° सरळ ट्यूब थ्रेड)

4: 4 मिमी

01: जी 1/8

6: 6 मिमी

02: जी 1/4

8: 8 मिमी

03: जी 3/8

10: 10 मिमी

04: जी 1/2

12: 12 मिमी

14: 14 मिमी

16: 16 मिमी

द्रव

हवा/पाणी (सशर्त)/व्हॅक्यूम

ऑपरेटिंग प्रेशर

0-1.0 एमपीए

व्हॅक्यूम प्रेशर

-100 केपीए (10 टॉर)

ऑपरेटिंग तापमान

-10-60 ℃

साहित्य

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

इंच ट्यूब फिटिंग

मेट्रिक ट्यूब फिटिंग

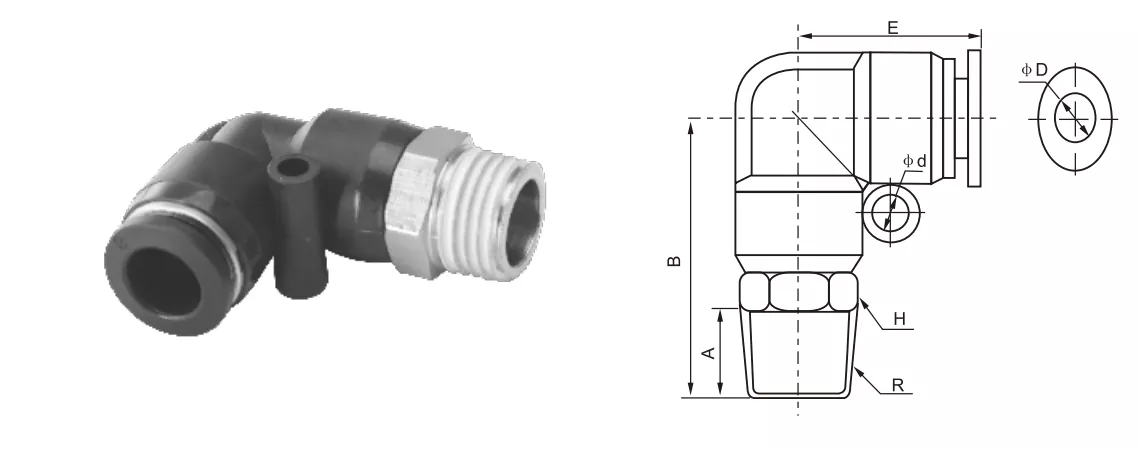

.डी

R

A

B

H

E

.डी

पीएल 5/32-एम 5

पीएल 4-एम 5

4

एम 5

4.5

25

10

19.7

/

पीएल 5/32-01

पीएल 4-01

4

आर 1/8

7

26.5

10

19.7

/

पीएल 5/32-02

पीएल 4-02

4

आर 1/4

9

28

14

19.7

/

पीएल 1/4-एम 5

पीएल 6-एम 5

6

एम 5

4.5

27.5

12

20.8

3.5

पीएल 1/4-01

पीएल 6-01

6

आर 1/8

7

27.5

12

20.8

3.5

पीएल 1/4-02

पीएल 6-02

6

आर 1/4

9

29.5

14

20.8

3.5

पीएल 1/4-03

Pl6-03

6

आर 3/8

10

30.5

17

20.8

3.5

पीएल 1/4-04

पीएल 6-04

6

आर 1/2

11

32

21

20.8

3.5

पीएल 5/16-01

पीएल 8-01

8

आर 1/8

8

31.7

14

23.5

4.5

पीएल 5/16-02

पीएल 8-02

8

आर 1/4

10

33.8

14

23.5

4.5

पीएल 5/16-03

पीएल 8-03

8

आर 3/8

10

33.8

17

23.5

4.5

पीएल 5/16-04

पीएल 8-04

8

आर 1/2

11

35.5

21

23.5

4.5

पीएल 3/8-01

पीएल 10-01

10

आर 1/8

8

35.5

17

27.4

4.5

पीएल 3/8-02

पीएल 10-02

10

आर 1/4

10

37.5

17

27.4

4.5

पीएल 3/8-03

पीएल 10-03

10

आर 3/8

10

38

17

27.4

4.5

पीएल 3/8-04

पीएल 10-04

10

आर 1/2

11

38.6

21

27.4

4.5

पीएल 1/2-01

पीएल 12-01

12

आर 1/8

8

38

19

30.3

5

पीएल 1/2-02

पीएल 12-02

12

आर 1/4

10

39.5

19

30.3

5

पीएल 1/2-03

पीएल 12-03

12

आर 3/8

10

40.5

19

30.3

5

पीएल 1/2-04

पीएल 12-04

12

आर 1/2

11

42

21

30.3

5

पीएल 14-03

14

आर 3/8

12

42.5

24

30.3

4

पीएल 14-04

14

आर 1/2

15

45

24

30.3

4

पीएल 16-03

16

आर 3/8

15

50

24

34

4

पीएल 16-04

16

आर 1/2

15

50.5

27

34

4

नाव/प्रकार

इंटरफेस स्ट्रक्चर वर्णन

पीसी कोपर

पाईप संयुक्त 90 ° कोनात वाकलेला आहे आणि दुसरा टोक अंतर्गत थ्रेड केलेला आहे

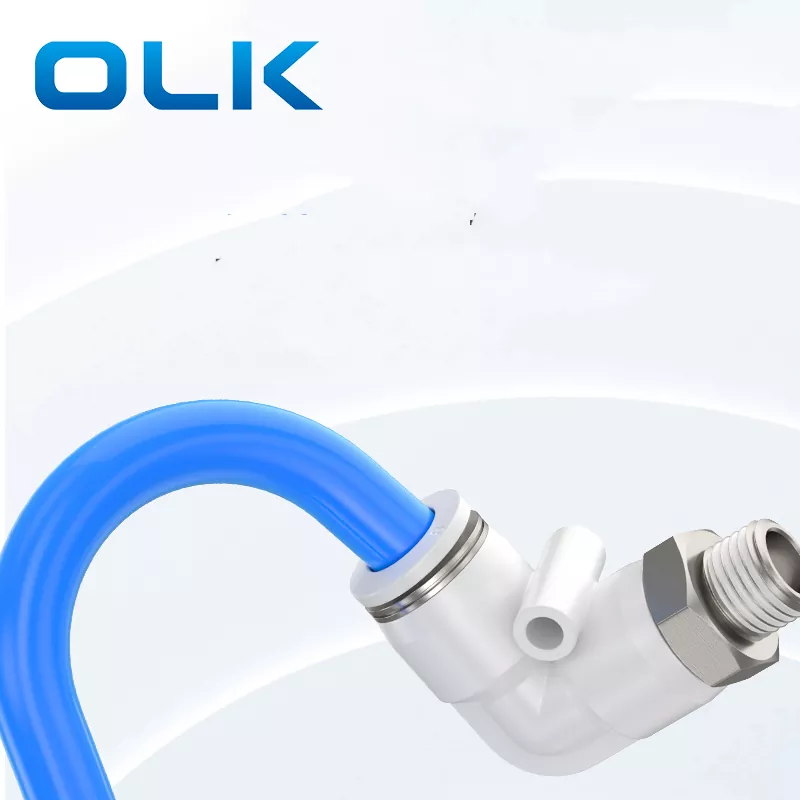

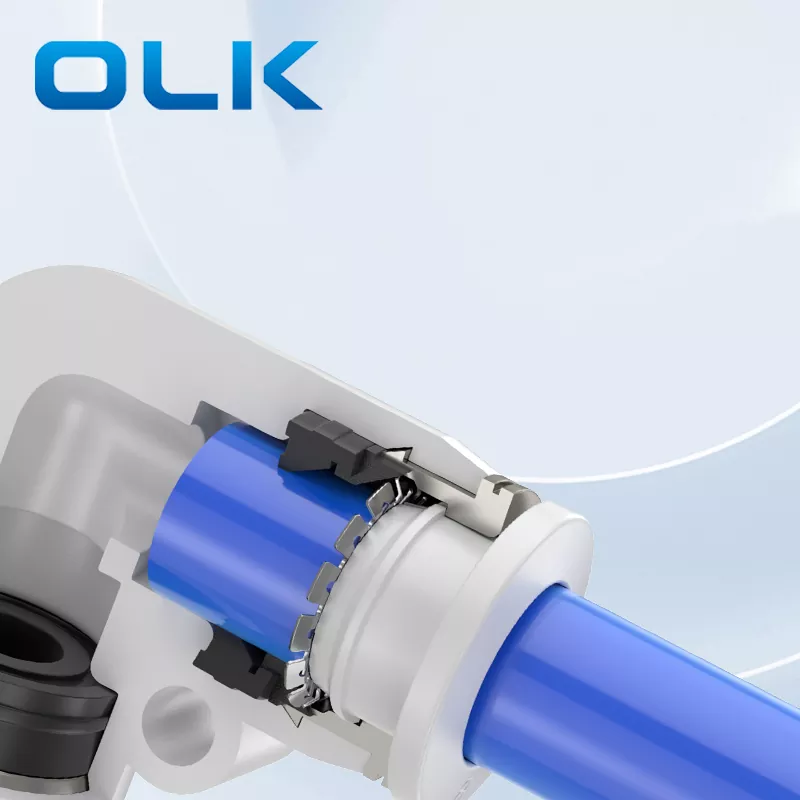

पीएल कोपर

एक टोक घातला जातो आणि दुसर्‍या टोकाचा बाह्य धागा 90 ° असतो

पीव्ही कोपर

दोन्ही टोके 90 ° बेंडसह ट्यूब इन्सर्टेशन प्रकार आहेत
