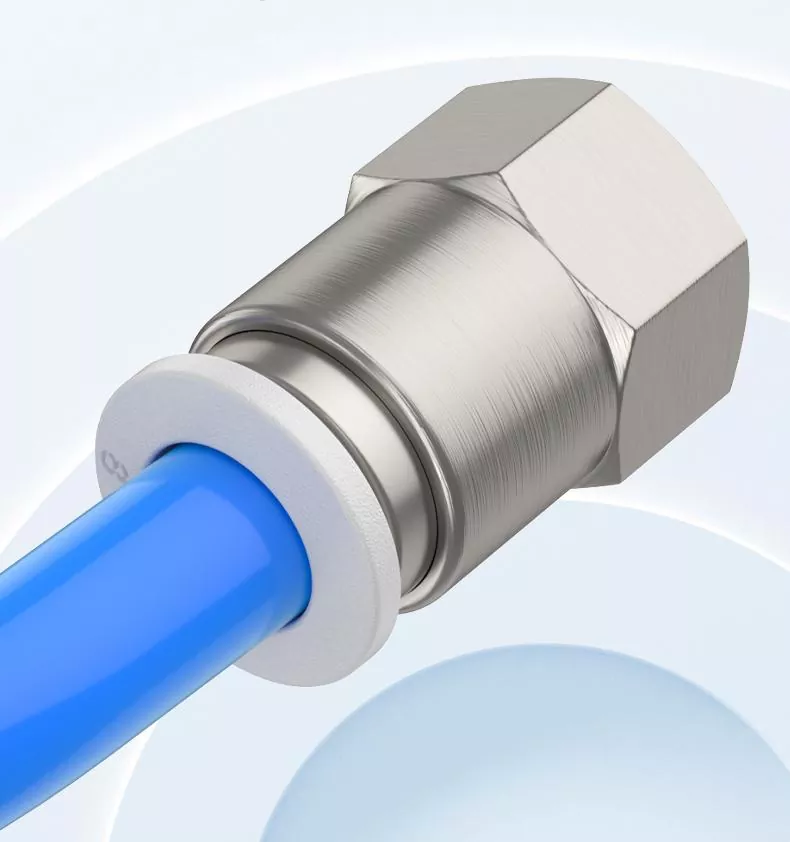

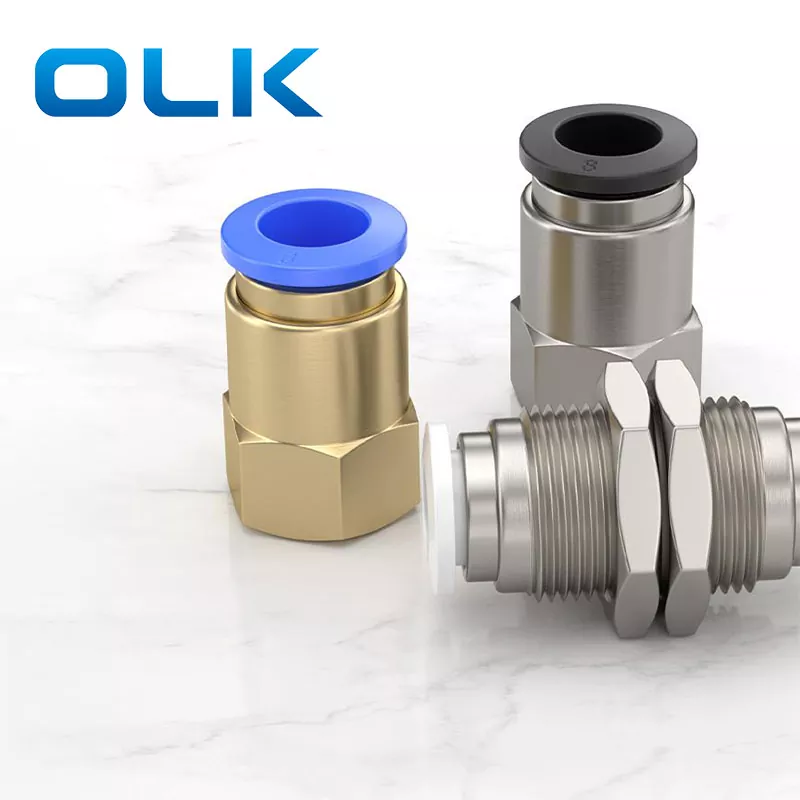

ट्यूब फिटिंगमध्ये पीसीएफ महिला सरळ पुश

ऑर्डर कोड

पीसीएफ

8

-

01

मॉडेल

ट्यूब आकार (मेट्रिक)

थ्रेड प्रकार (55 ° सरळ ट्यूब थ्रेड)

पीसीएफ मालिका फिटिंग

4: 4 मिमी

01: जी 1/8

6: 6 मिमी

02: जी 1/4

8: 8 मिमी

03: जी 3/8

10: 10 मिमी

04: जी 1/2

12: 12 मिमी

14: 14 मिमी

16: 16 मिमी

द्रव

हवा/पाणी (सशर्त)/व्हॅक्यूम

ऑपरेटिंग प्रेशर

0-1.0 एमपीए

व्हॅक्यूम प्रेशर

-100 केपीए (10 टॉर)

ऑपरेटिंग तापमान

-10-60 ℃

साहित्य

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

इंच ट्यूब फिटिंग

मेट्रिक ट्यूब फिटिंग

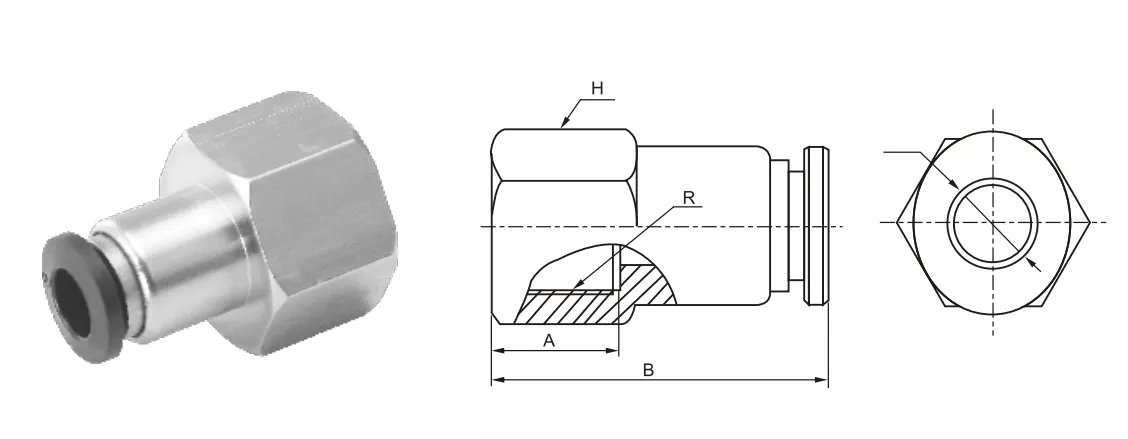

.डी

R

A

B

H

पीसीएफ 5/32-एम 5

पीसीएफ 4-एम 5

4

एम 5

6.5

24.4

10

पीसीएफ 5/32-01

पीसीएफ 4-01

4

आर 1/8

9

26.6

10

पीसीएफ 5/32-02

पीसीएफ 4-02

4

आर 1/4

11

28.8

15

पीसीएफ 1/4-एम 5

पीसीएफ 6-एम 5

6

एम 5

6.5

24

12

पीसीएफ 1/4-01

पीसीएफ 6-01

6

आर 1/8

9

28

12

पीसीएफ 1/4-02

पीसीएफ 6-02

6

आर 1/4

11

30

15

पीसीएफ 1/4-03

पीसीएफ 6-03

6

आर 3/8

12

30.5

19

पीसीएफ 1/4-04

पीसीएफ 6-04

6

आर 1/2

12.5

31.5

24

पीसीएफ 5/16-01

पीसीएफ 8-01

8

आर 1/8

9

28.5

14

पीसीएफ 5/16-02

पीसीएफ 8-02

8

आर 1/4

11

30.5

15

पीसीएफ 5/16-03

पीसीएफ 8-03

8

आर 3/8

12

31

19

पीसीएफ 5/16-04

पीसीएफ 8-04

8

आर 1/2

12.5

32.5

24

पीसीएफ 3/8-01

पीसीएफ 10-01

10

आर 1/8

9

32.4

17

पीसीएफ 3/8-02

पीसीएफ 10-02

10

आर 1/4

11

34

17

पीसीएफ 3/8-03

पीसीएफ 10-03

10

आर 3/8

12

34

19

पीसीएफ 3/8-04

पीसीएफ 10-04

10

आर 1/2

12.5

35

24

पीसीएफ 1/2-01

पीसीएफ 12-01

12

आर 1/8

9

35

19

पीसीएफ 1/2-02

पीसीएफ 12-02

12

आर 1/4

11

35

19

पीसीएफ 1/2-03

पीसीएफ 12-03

12

आर 3/8

12

35

19

पीसीएफ 1/2-04

पीसीएफ 12-04

12

आर 1/2

12.5

36.5

24

पीसीएफ 16-03

16

आर 3/8

16.5

46.4

24

पीसीएफ 16-04

16

आर 1/2

18

48.4

32

पीसी

पीसीएफ

प्रकार

पुश-इन-कनेक्टर

थ्रेड प्रकार समर्थन

बीएसपीटी / एनपीटी / मेट्रिक

धागा

नर

मादी

स्थापना

थ्रेडेड होल किंवा सिलेंडर आणि इतर उपकरणे समाप्तीमध्ये स्क्रू करा

बाह्य थ्रेडेड सिलेंडर किंवा संयुक्त मध्ये स्क्रू करा

अर्ज

अंतर्गत धागा उपकरणांसह सुसज्ज सर्वात सामान्य युनिव्हर्सल मॉडेल, प्राधान्य दिले

बाह्य थ्रेडेड फिटिंग्जशी किंवा उच्च जागेच्या आवश्यकतेसह परिस्थितीत कनेक्ट करण्यासाठी वापरले जाते

सिलेंडर किंवा वाल्व्ह बॉडीवर स्थापित (सिलेंडरला अंतर्गत धागे असतात), थ्रेडेड एंड उपकरणांशी जोडलेला असतो आणि नळी वापरण्यासाठी घातली जाते

कंट्रोल वाल्व्ह किंवा सोलेनोइड वाल्व्हची एअर आउटलेट (बाह्य थ्रेडसह) कनेक्ट करा आणि अंतर्गत थ्रेडसह डिव्हाइसचे निराकरण करा आणि दुसर्‍या टोकाला एक नळी घाला

मजबूत लॉकिंग सामर्थ्य किंवा उच्च सीलिंग आवश्यकता आवश्यक असतात, बहुतेकदा थ्रेड सीलंट किंवा ओ-रिंगच्या संयोगाने वापरल्या जातात

मर्यादित जागेमुळे, केवळ अंतर्गत धागे कनेक्शनसाठी वापरले जाऊ शकतात. एकूण संयुक्त लांबी कमी करू शकते
