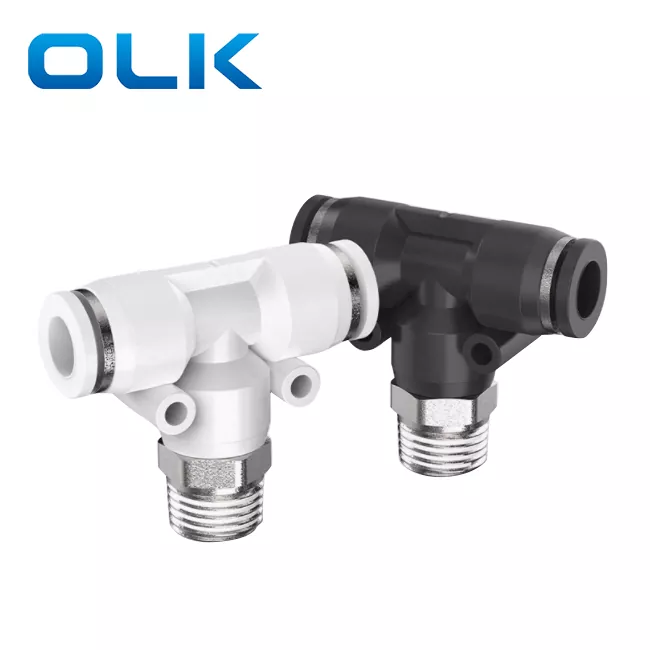

पीबी शाखा टी पुश इन ट्यूब फिटिंग

ऑर्डरिंग कोड

पीबी

8

--

01

मॉडेल

ट्यूब आकार (मेट्रिक)

थ्रेड प्रकार (55° सरळ ट्यूब थ्रेड)

पीबी मालिका फिटिंग

4:4 मिमी

०१:जी१/८

6:6 मिमी

०२:जी१/४

8:8 मिमी

03:G3/8

10:10 मिमी

04:G1/2

12:12 मिमी

14:14 मिमी

16:16 मिमी

द्रव

हवा/पाणी(सशर्त)/व्हॅक्यूम

ऑपरेटिंग दबाव

0-1.0Mpa

व्हॅक्यूम दाब

-100Kpa(10 Torr)

ऑपरेटिंग तापमान

-10-60℃

साहित्य

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

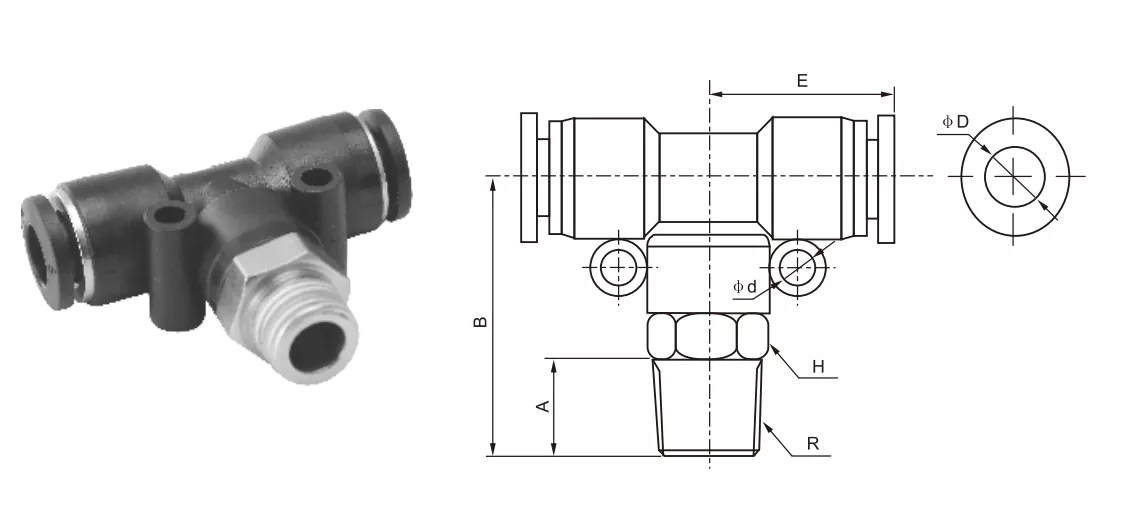

इंच ट्यूब फिटिंग

मेट्री ट्यूब फिटिंग

φD

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

M5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

M5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

नाव/प्रकार

इंटरफेस संरचना वर्णन

रन टी (पीडी)

मुख्य वायुप्रवाह सरळ आहे आणि फांद्या उभ्या बाहेर नेल्या जातात

शाखा टी (पीबी)

दोन इंटरफेस काटकोनात जोडलेले आहेत, एक "T" च्या शाखेत

समान टी

समान आकाराचे तीन पोर्ट
