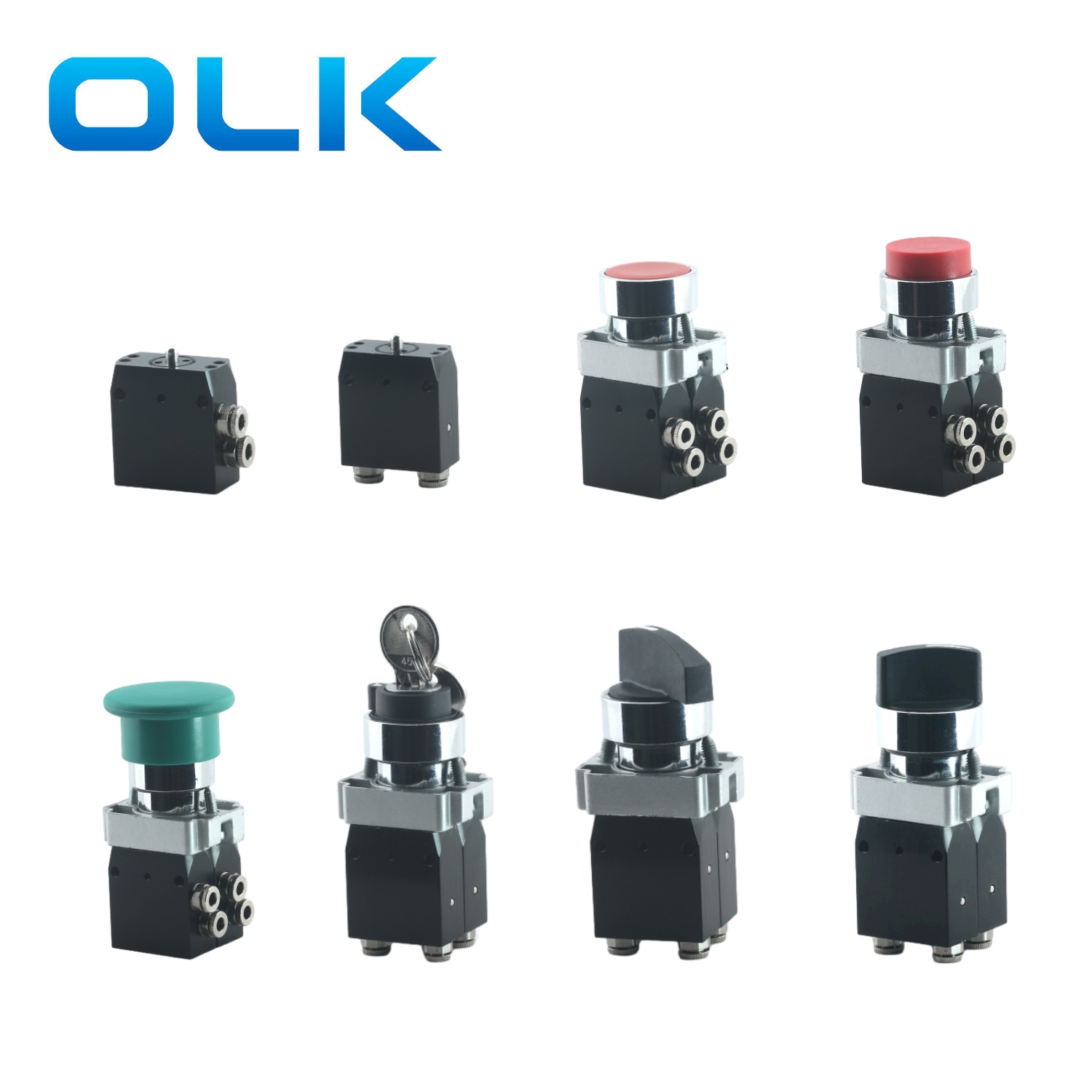

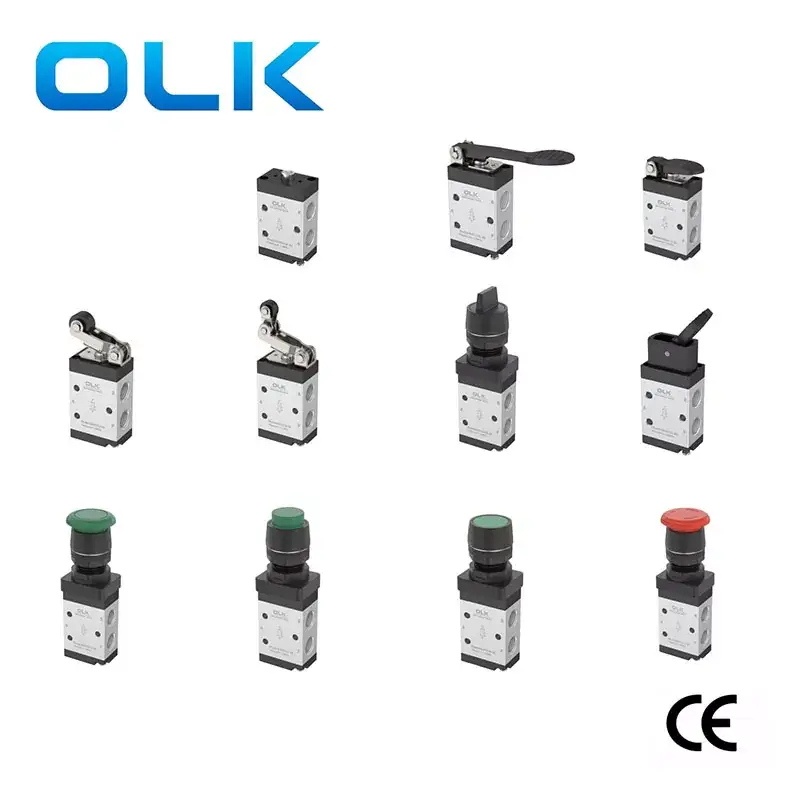

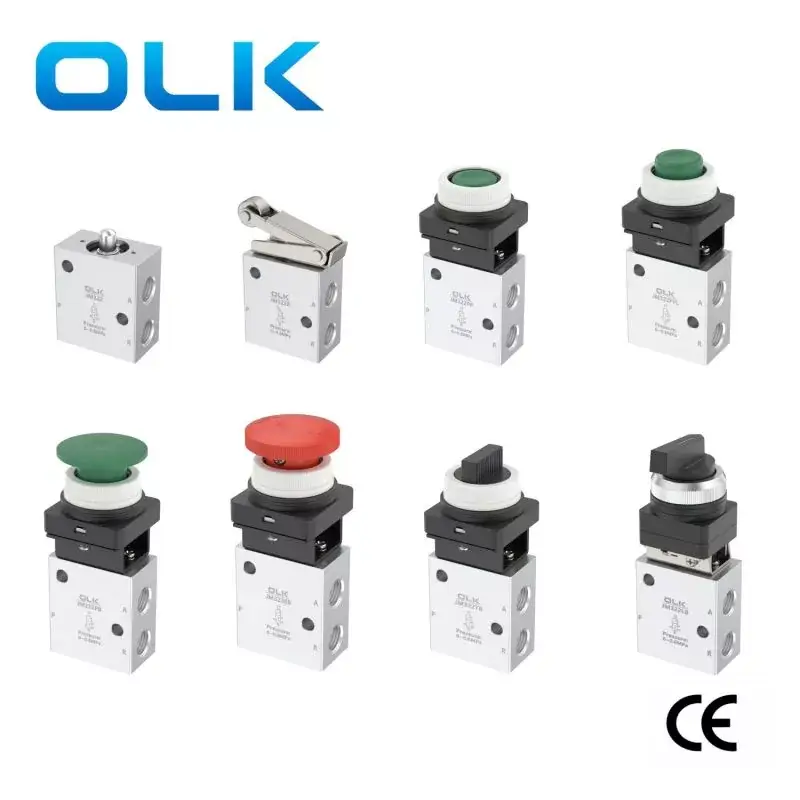

ओलेकाई (ओएलके) 104 मालिका मायक्रो पुश बटण वाल्व एक कॉम्पॅक्ट 3/2 वायवीय मेकॅनिकल वाल्व आहे जे सुस्पष्टता आणि कार्यक्षमतेसाठी डिझाइन केलेले आहे. दरवाजा किंवा खिडकी उघडणे आणि बंद करणे किंवा मशीनच्या आत जाण्याचे भाग समजून घेण्यासाठी काहीतरी हलवत आहे की नाही हे शोधण्यासाठी हे बर्‍याचदा वापरले जाते. 3-वे आणि द्वि-मार्ग वाल्व्ह नाही किंवा एनसी आवृत्तीमध्ये उपलब्ध आहेत. विविध बटण स्विचसह एम 104 वाल्व निवडले जाऊ शकतात .बसाईड्स तीन स्थान लाँग-आर्म स्विच, शॉर्ट-आर्म स्विच आणि की स्विचमध्ये निवडले जाऊ शकतात. द्वि-स्थिती, तीन-स्थान देखरेख आणि तीन-स्थान क्षणिक.
एक गोंडस, आधुनिक डिझाइन राखताना त्याचे हलके अॅल्युमिनियम मिश्र धातुचे शरीर टिकाऊपणा सुनिश्चित करते.
3 वे 104 मालिका मायक्रो पुश बटण वाल्व दोन कॉन्फिगरेशनमध्ये उपलब्ध आहे: साइड पोर्ट आणि तळाशी पोर्ट, भिन्न अनुप्रयोगांसाठी लवचिक स्थापना पर्याय ऑफर करते.
जोडलेल्या सोयीसाठी, बिल्ट-इन पुश-टू-कनेक्ट फिटिंग्ज द्रुत आणि त्रास-मुक्त ट्यूबिंग कनेक्शनला अनुमती देतात, अतिरिक्त अ‍ॅडॉप्टर्स किंवा फिटिंग्जची आवश्यकता दूर करतात. 104 मालिका मेकॅनिकल वाल्व्हसह अखंड आणि कार्यक्षम वायवीय समाधानाचा अनुभव घ्या!

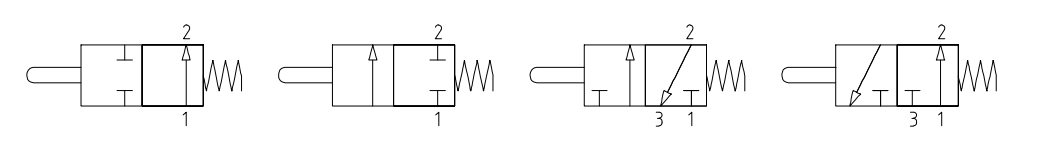

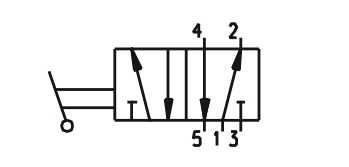

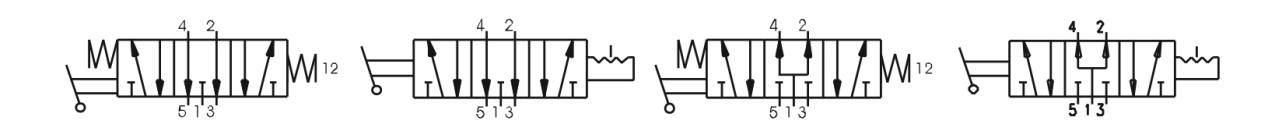

मालिका एम 104 प्रतीक:
|
ऑर्डर कोड |
||||||||||
|
एम 104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
मॉडेल: |
बंदरांची संख्या |
अ‍ॅक्ट्युएटर प्रकार |
बटण रंग |
पोर्ट प्रकार |
कार्य |
|||||
|
104 मालिका मायक्रो वाल्व्ह |
22: 2 स्थिती 2 मार्ग |
रिक्त: मूलभूत प्रकार |
1: लाल |

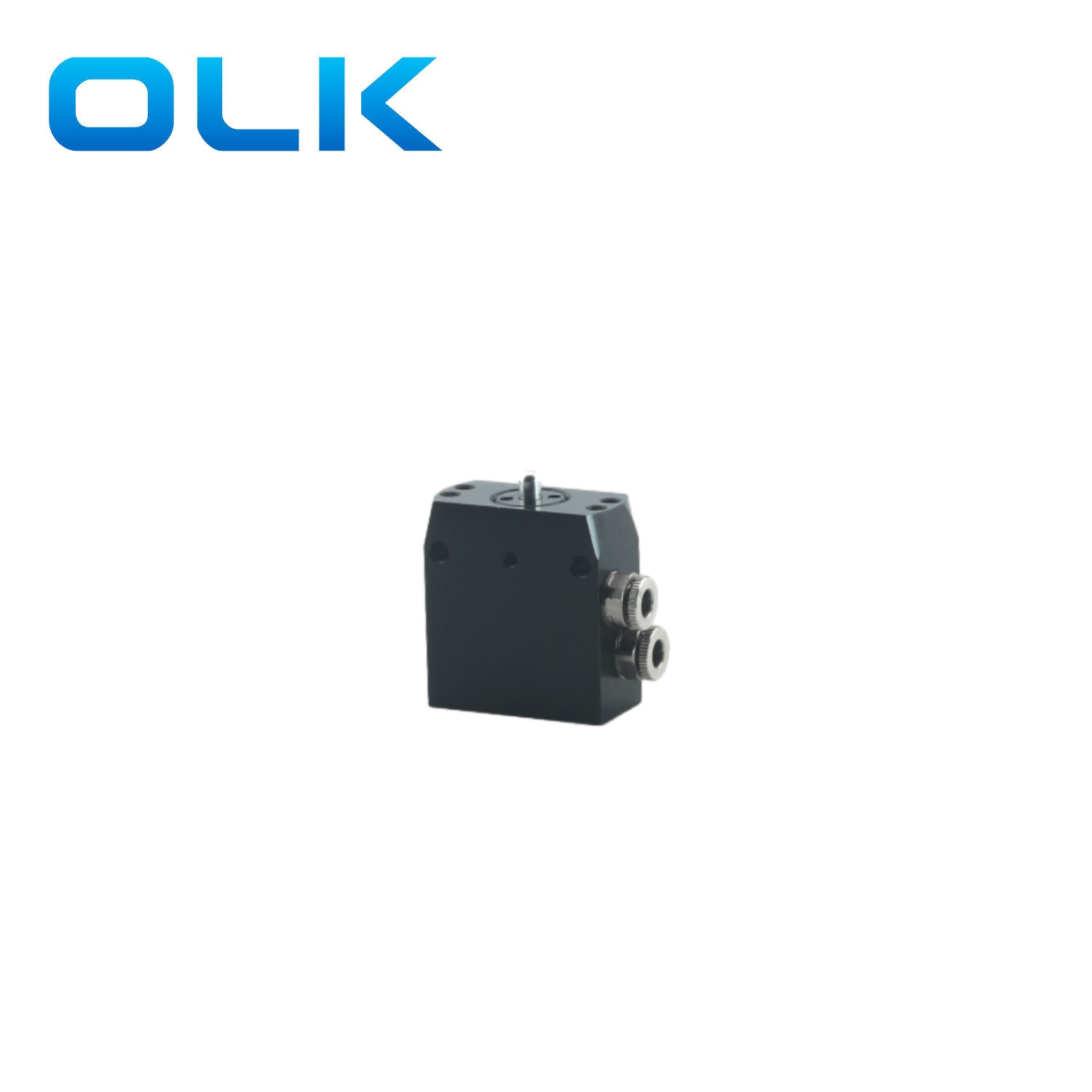

एल: साइड पोर्ट |
वर्ष |
|||||
|
32: 2 स्थिती 3 मार्ग |
623: फ्लॅट बटण प्रकार |
2: काळा |

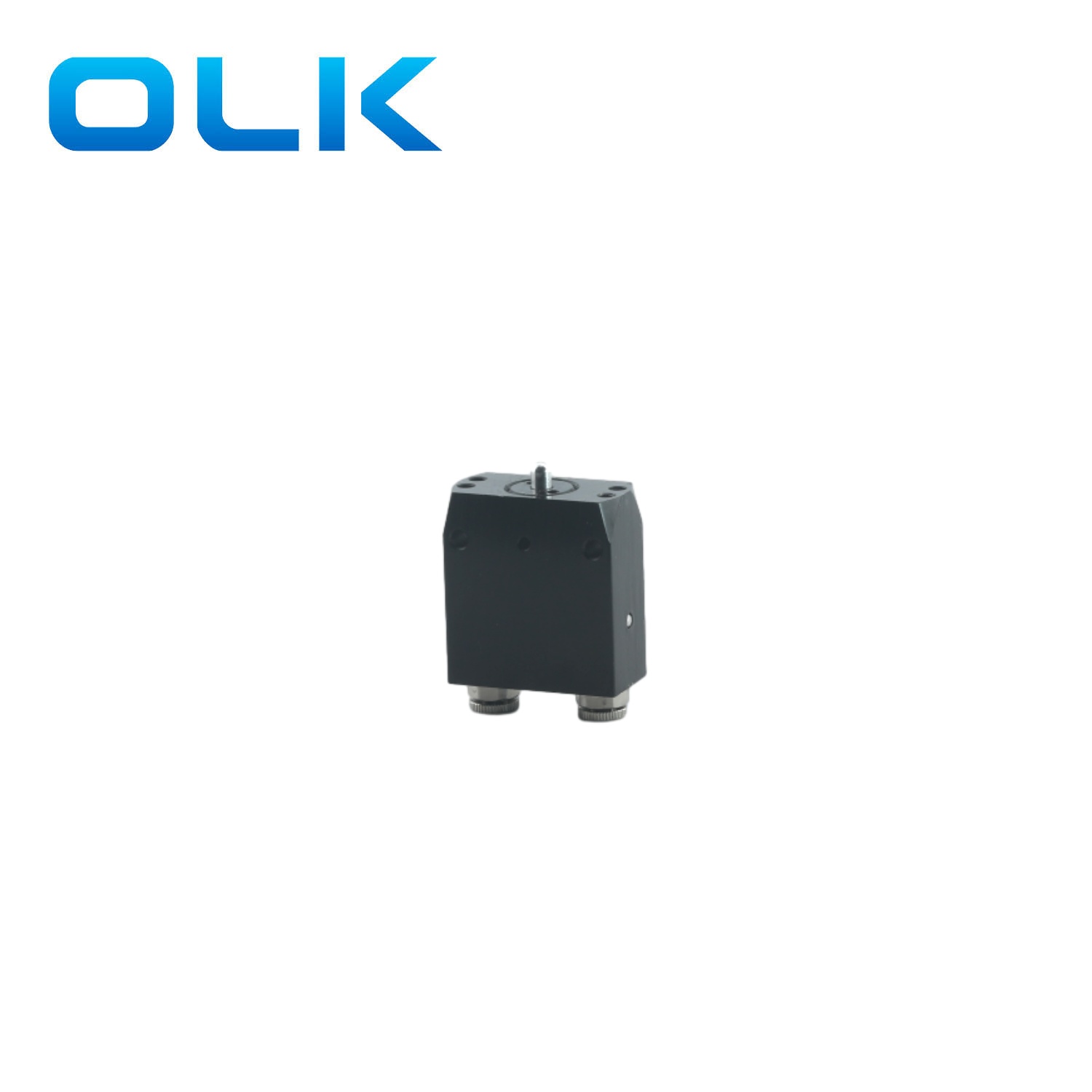

पी: तळाशी बंदर |
सी: एनसी |
||||||
|
623: बहिर्गोल बटण प्रकार |
3: हिरवा |
|||||||||
|
625: मशरूम बटण प्रकार |
4: पिवळा |
|||||||||
|
627: लांब आर्म स्विच |
||||||||||
|
628: की स्विच प्रकार |
||||||||||
|
630: शॉर्ट आर्म स्विच |
||||||||||
| ऑर्डर कोड | ||||||||
| एम 104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| मॉडेल: | बंदरांची संख्या | अ‍ॅक्ट्युएटर प्रकार | बटण रंग | पोर्ट प्रकार | ||||
| 104 मालिका मायक्रो वाल्व्ह | 52: 2 स्थिती 5 मार्ग | रिक्त: मूलभूत प्रकार | 1: लाल | एल: साइड पोर्ट | ||||
| 622: फ्लॅट बटण प्रकार | 2: काळा | पी: तळाशी बंदर | ||||||
| 623: बहिर्गोल बटण प्रकार | 3: हिरवा | |||||||
| 625: मशरूम बटण प्रकार | 4: पिवळा | |||||||
| 627: लांब आर्म स्विच | ||||||||
| 628: की स्विच प्रकार | ||||||||
| 630: शॉर्ट आर्म स्विच | ||||||||
| ऑर्डर कोड | ||||||||||
| एम 104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| मॉडेल: | बंदरांची संख्या | प्रकार | अ‍ॅक्ट्युएटर प्रकार | पोर्ट प्रकार | ||||||
| 104 मालिका मायक्रो वाल्व्ह | 53: 3 स्थिती 5 मार्ग | 32: एक्झॉस्ट सेंटर | 627: लांब आर्म स्विच | 0: तीन-स्थिती क्षणिक | एल: साइड पोर्ट | |||||
| 33: दबाव केंद्र | 628: की स्विच प्रकार | 1: तीन-पोजीशन देखभाल स्विच | पी: तळाशी बंदर | |||||||
| 630: शॉर्ट आर्म स्विच | ||||||||||
मालिका 104 मायक्रो पुश बटण वाल्व सामान्य पॅरामीटर्स
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
कार्य |
नाही, एनसी |
|
प्रभावी orifice |
.2.5 |
|
कनेक्टर |
कनेक्टरमध्ये 4 मिमी पुश |
|
पोर्ट व्यास |
जी 1/8 |
|
पदांची संख्या |
2/2 मार्ग किंवा 3/2 मार्ग |
|
मानक प्रवाह दर एनएल/मिनिट |
90 एनएल/मि |
|
जास्तीत जास्त कार्यरत दबाव |
10 बार |
|
कार्यरत तापमान ° से |
‘-5-70 ℃ |
|
शरीर सामग्री |
अॅल्युमिनियम मिश्र धातु |
|
एम 104 वाल्व - बटण प्रकारांसाठी ऑर्डर सारांश |
||
|

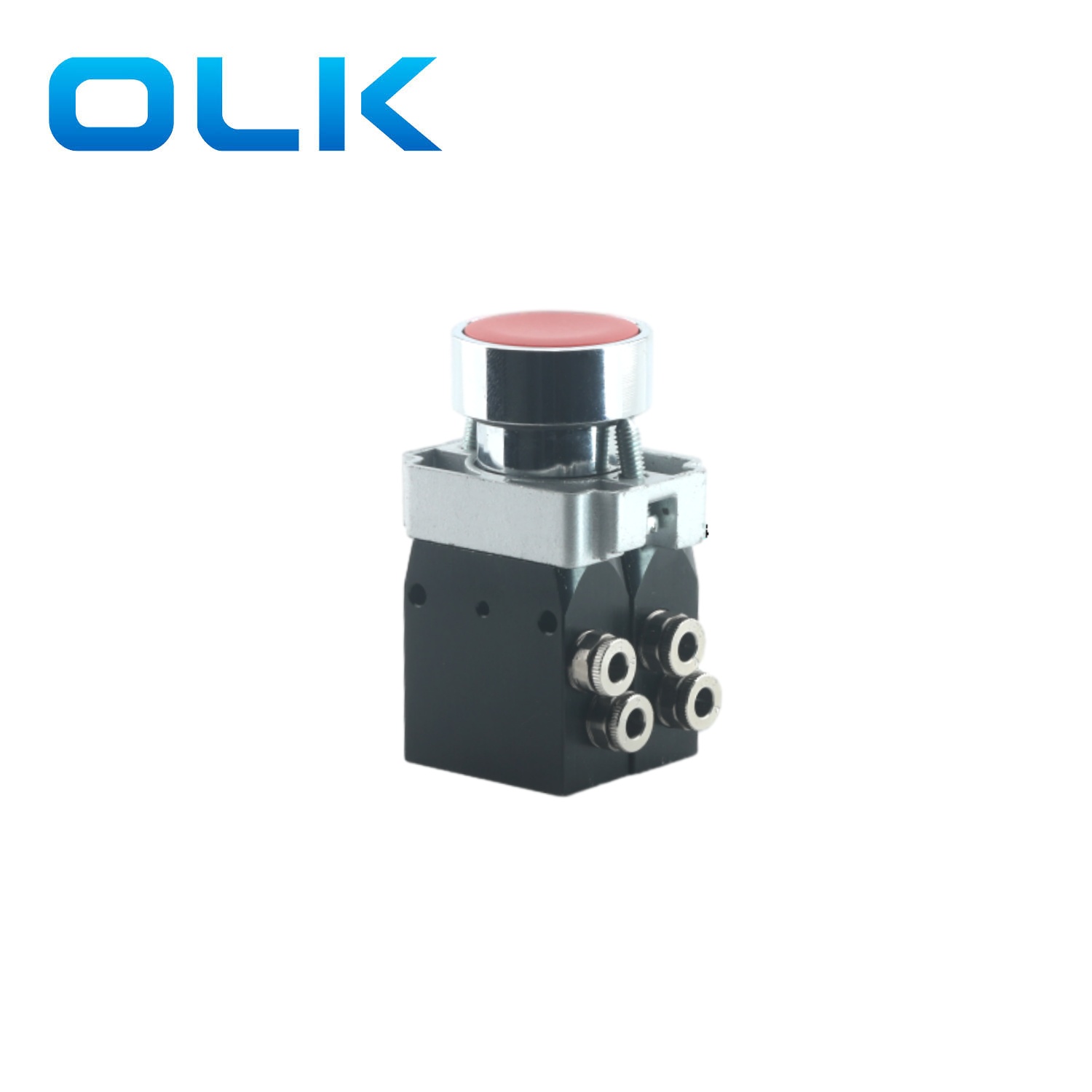

622: फ्लॅट बटण प्रकार |
एम 104. 622. 1 |
1: लाल |
|
एम 104. 622. 2 |
2: काळा |
|
|
एम 104. 622. 3 |
3: हिरवा |
|
|
एम 104. 622. 4 |
Yellow. आयलो |
|
|

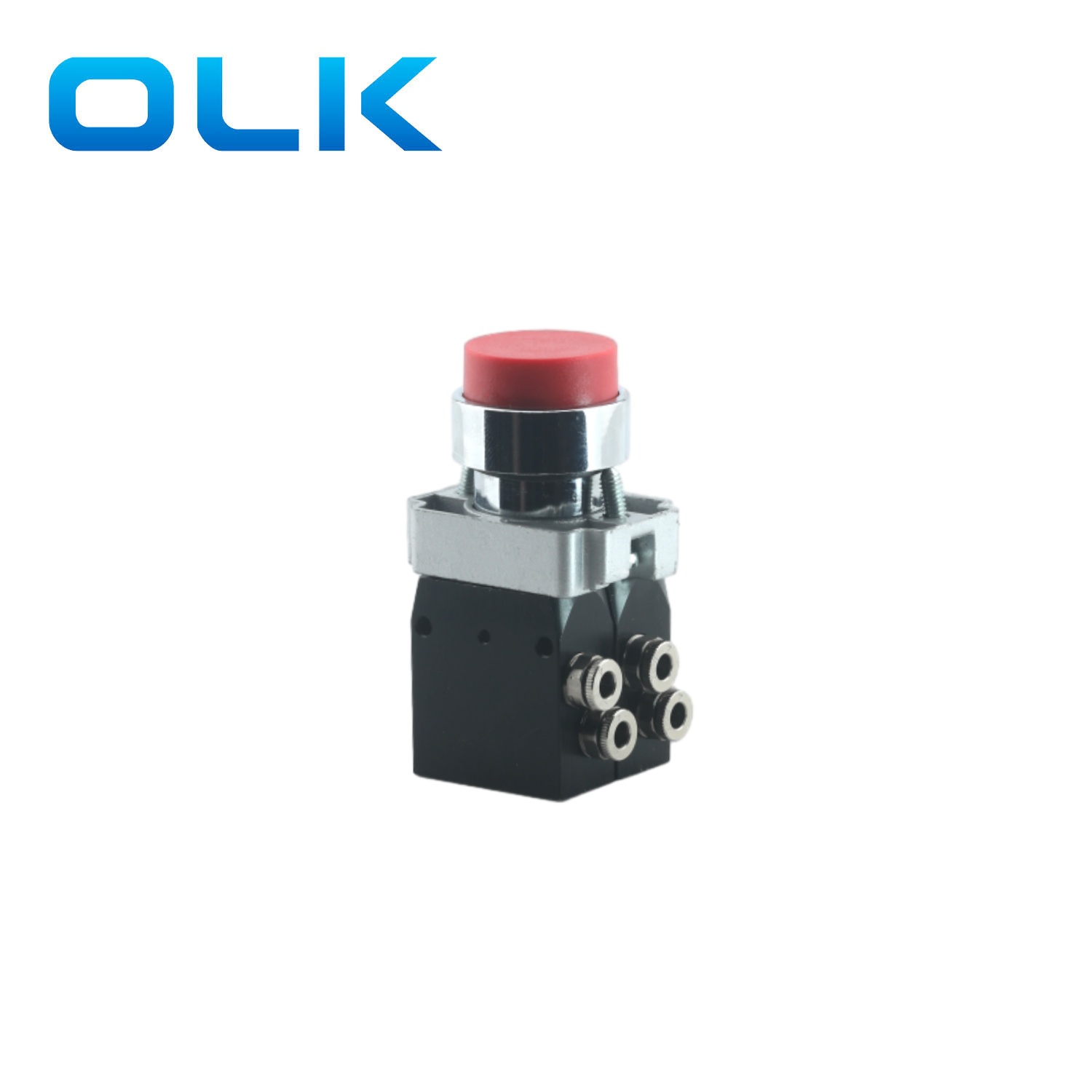

623: बहिर्गोल बटण प्रकार |
एम 104. 623. 1 |
1: लाल |
|
एम 104. 623. 2 |
2: काळा |
|
|
एम 104. 623. 3 |
3: हिरवा |
|
|
एम 104. 623. 4 |
Yellow. आयलो |
|
|

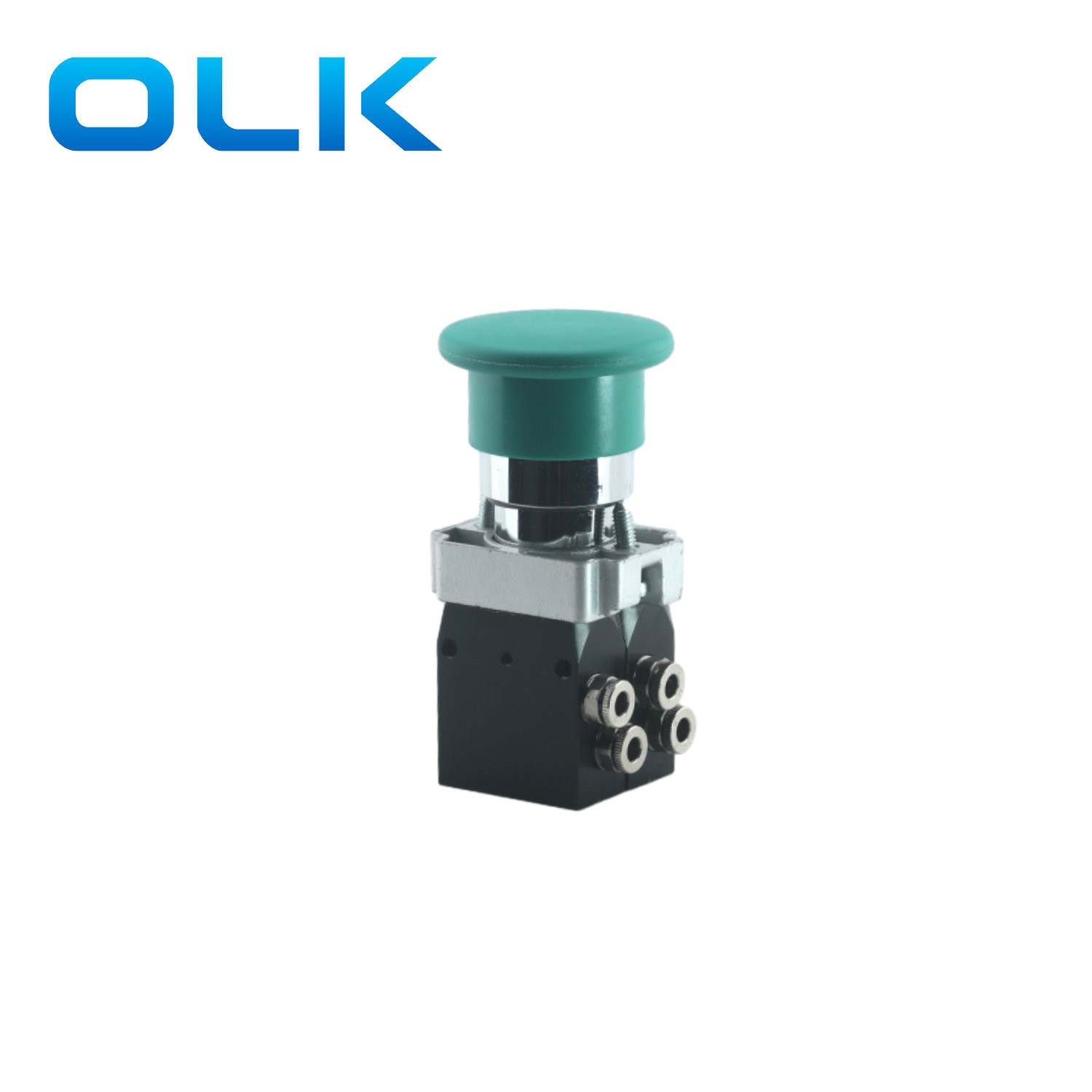

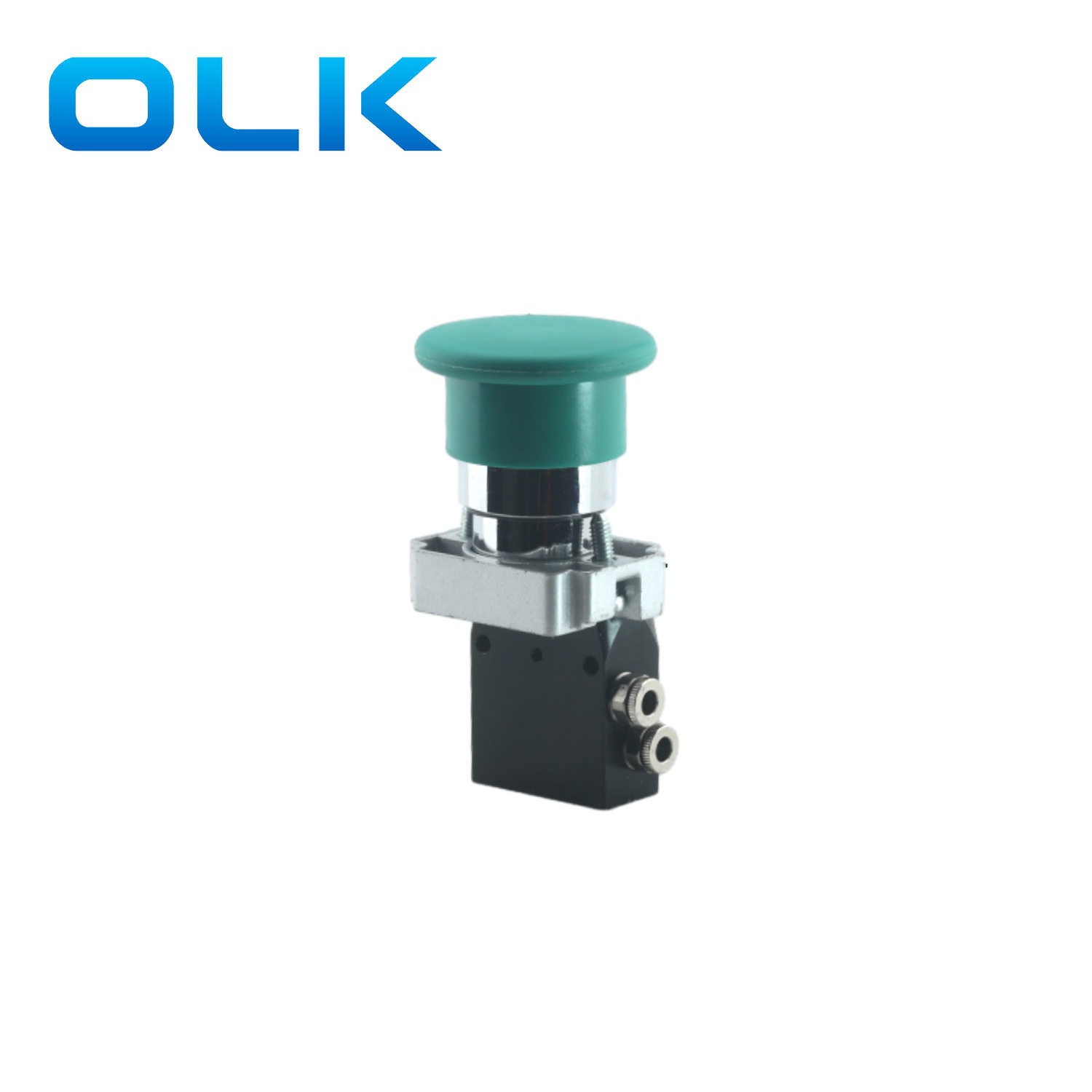

625: मशरूम बटण प्रकार |
एम 104. 625 |
|
|
627: लांब आर्म स्विच |
एम 104. 627 |
द्वि-स्थिती देखभाल स्विच |
|
एम 104. 627.0 |
0: तीन-स्थिती क्षणिक |
|
|
एम 104. 627.1 |
1: तीन-पोजीशन देखभाल स्विच |
|
|

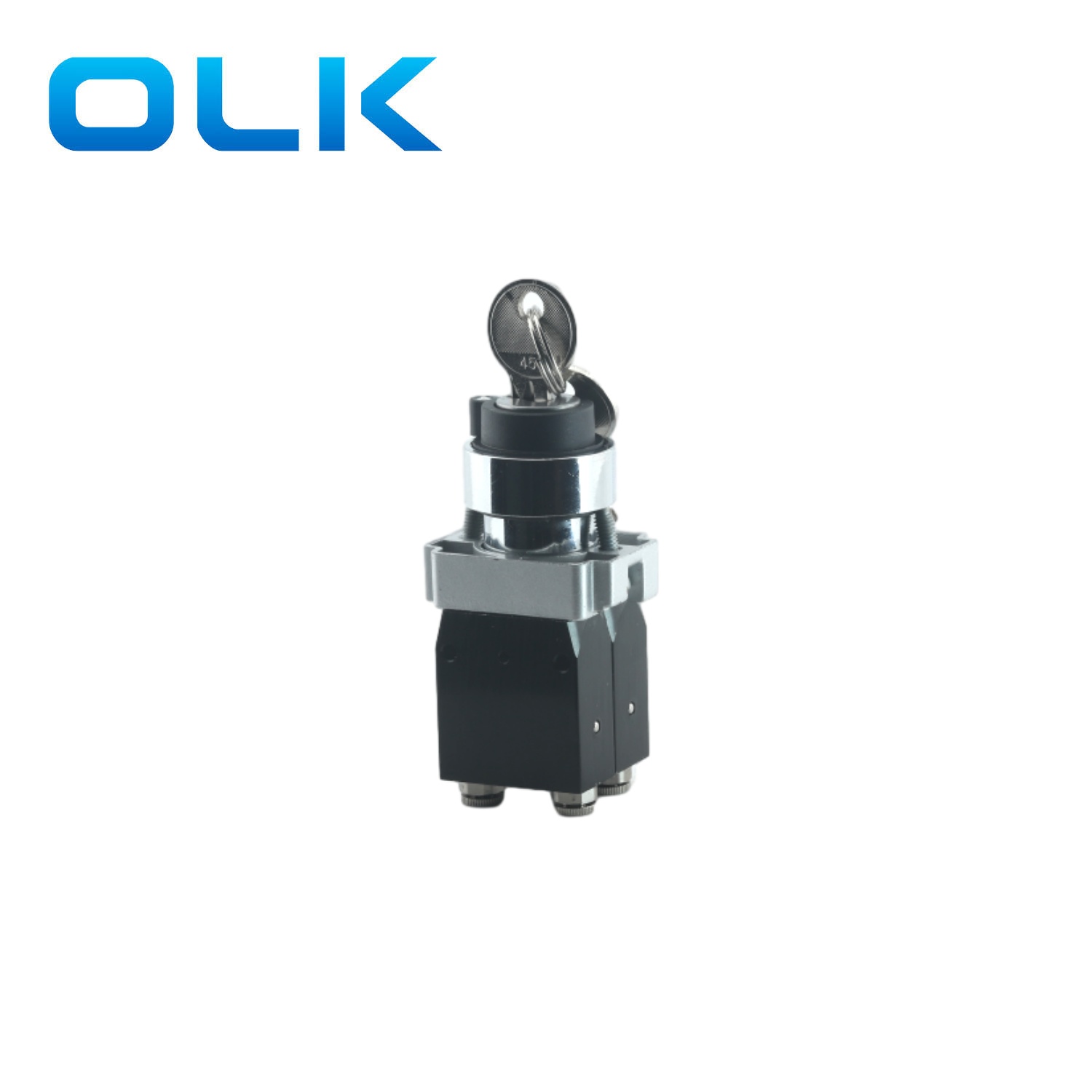

628: की स्विच प्रकार |
एम 104.628 |
द्वि-स्थिती देखभाल स्विच |
|
एम 104.628.0 |
0: तीन-स्थिती क्षणिक |
|
|
एम 104.628.1 |
1: तीन-पोजीशन देखभाल स्विच |
|
|

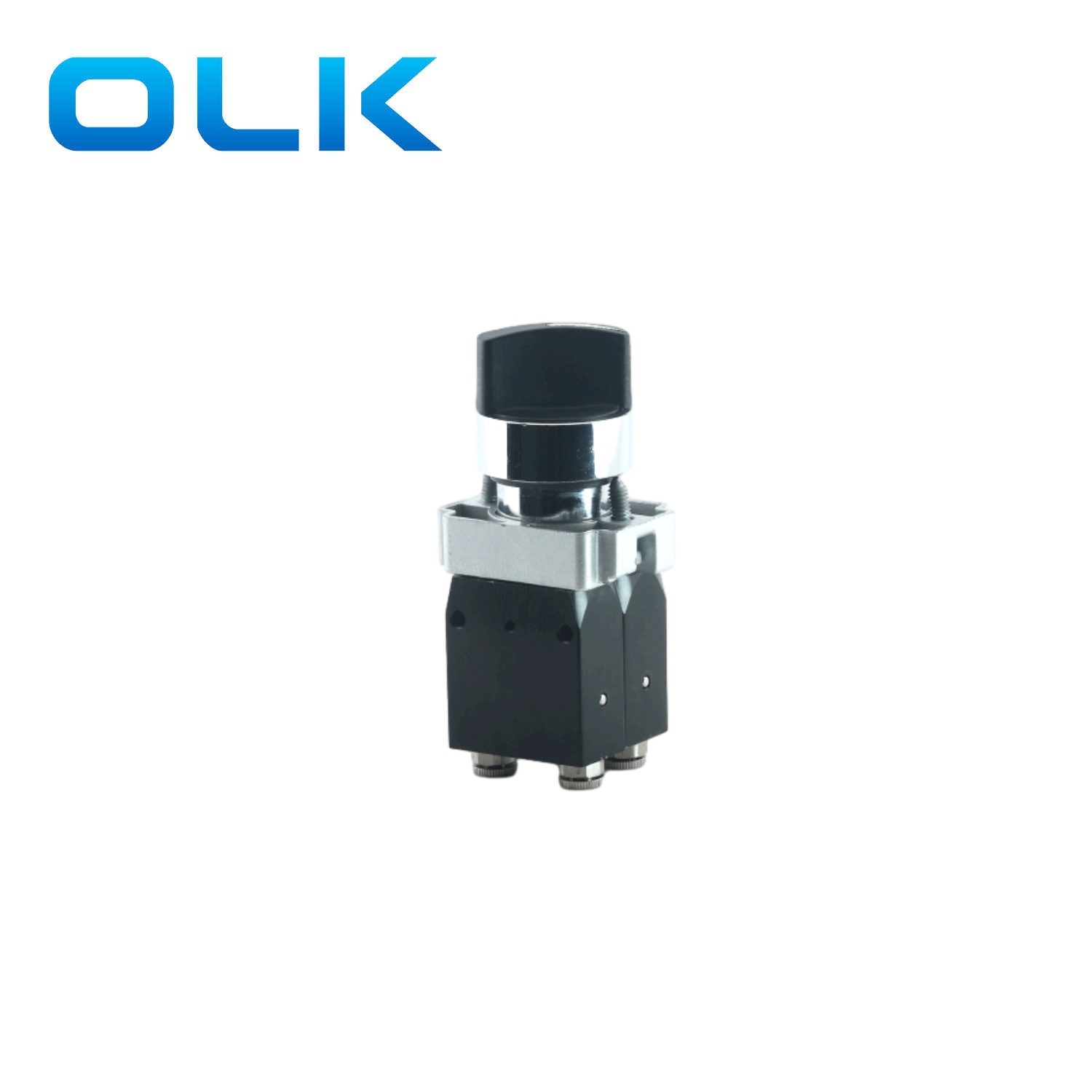

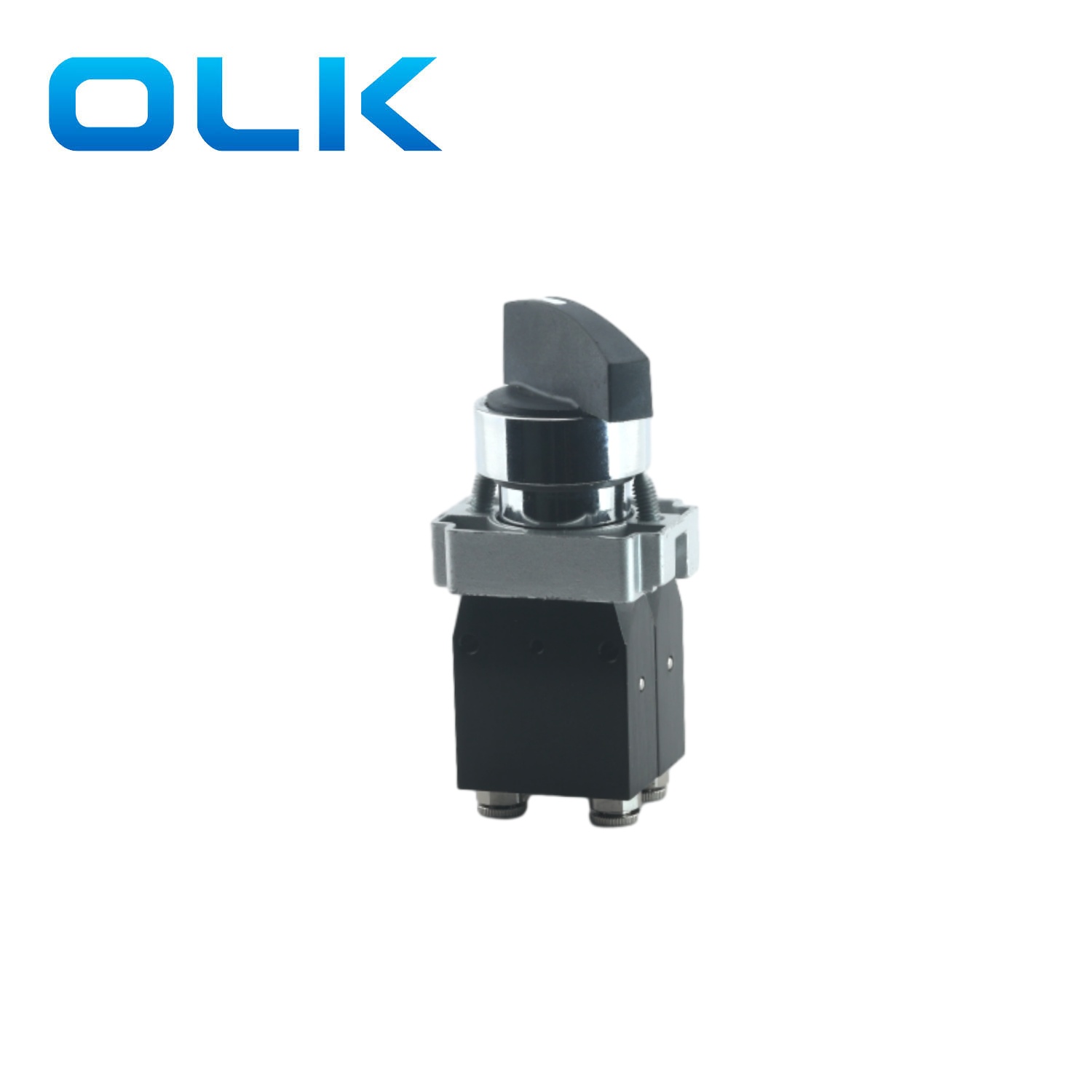

630: शॉर्ट आर्म स्विच |
एम 104.630 |
द्वि-स्थिती देखभाल स्विच |
|
एम 104.630.0 |
0: तीन-स्थिती क्षणिक |
|
|
एम 104.630.1 |
1: तीन-पोजीशन देखभाल स्विच |
|
|
माउंटिंग पॅनेल |
एम 104.00 |
|
