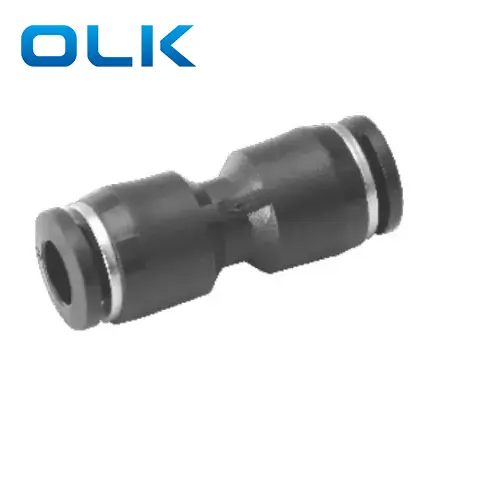

ट्यूब फिटिंगमधील पीयू युनियन स्ट्रेट पुश म्हणजे वायवीय प्रणालींमध्ये पीयू (पॉलीयुरेथेन) ट्यूबिंगसह वापरण्यासाठी पुश-टू-कनेक्ट कनेक्टर्स डिझाइन आहेत.
ते द्रुत स्थापना, मजबूत सीलिंग आणि सुलभ विघटन ऑफर करतात, ज्यामुळे त्यांना हवाई साधने, सिलेंडर्स आणि ऑटोमेशन उपकरणांसाठी आदर्श बनतात.
विस्तृत अनुप्रयोगांच्या अनुरुप वेगवेगळ्या थ्रेड आकारांसह सरळ, कोपर, टी आणि बल्कहेड सारख्या विविध प्रकारांमध्ये उपलब्ध.
|
ऑर्डर कोड |
|||
|
पु |
8 |
- |
01 |
|
मॉडेल |
ट्यूब आकार (मेट्रिक) |
|
ट्यूब आकार (मेट्रिक) |
|
पीयू मालिका फिटिंग |
4: 4 मिमी |
|
4: 4 मिमी |
|
|
6: 6 मिमी |
|
6: 6 मिमी |
|
|
8: 8 मिमी |
|
8: 8 मिमी |
|
|
10: 10 मिमी |
|
10: 10 मिमी |
|
|
12: 12 मिमी |
|
12: 12 मिमी |
|
|
14: 14 मिमी |
|
14: 14 मिमी |
|
|
16: 16 मिमी |
|
16: 16 मिमी |
|
द्रव |
हवा/पाणी (सशर्त)/व्हॅक्यूम |
|
ऑपरेटिंग प्रेशर |
0-1.0 एमपीए |
|
व्हॅक्यूम प्रेशर |
-100 केपीए (10 टॉर) |
|
ऑपरेटिंग तापमान |
-10-60 ℃ |
|
साहित्य |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|

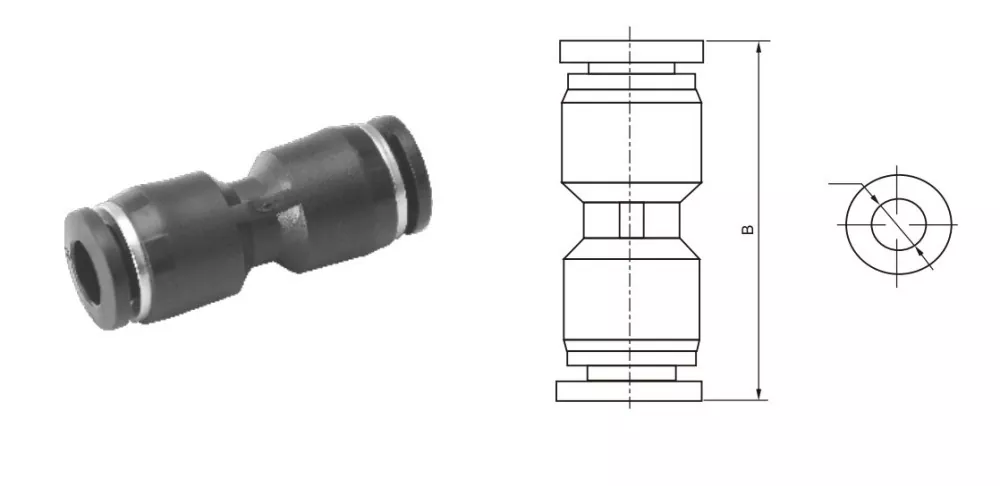

इंच ट्यूब फिटिंग |
मेट्रिक ट्यूब फिटिंग |
एफडी 1 |
B |
|
पी 5 /32 |
पीयू -4 |
4 |
32.5 |
|
पीयू 1/4 |
पीयू -6 |
6 |
35.5 |
|
पी 5 /16 |
पु -8 |
8 |
38 |
|
पीयू 3/8 |
पीयू -10 |
10 |
47 |
|
पीयू 1/2 |
पीयू -12 |
12 |
47.5 |
|
|
पीयू -14 |
14 |
47.5 |
|
|
पीयू -16 |
16 |
67 |
|
सामान्य इम्पीरियल थ्रेड आकार रूपांतरण संदर्भ |
||
|
शाही आकार |
अंदाजे. मेट्रिक (मिमी) |
रूपांतरण सूत्र |
|
1/8 |
3.2 मिमी |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 मिमी |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 मिमी |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 मिमी |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 मिमी |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 मिमी |
1 ÷ 2 × 25.4 = 12.7 |
पीयू फिटिंग्ज आणि पीजी फिटिंग्जमधील फरक?
पीयू दोन्ही बाजूंनी समान एअर नळी जोडते, पीजी दोन्ही बाजूंच्या वेगवेगळ्या व्यासांसह एअर नळीला जोडते
