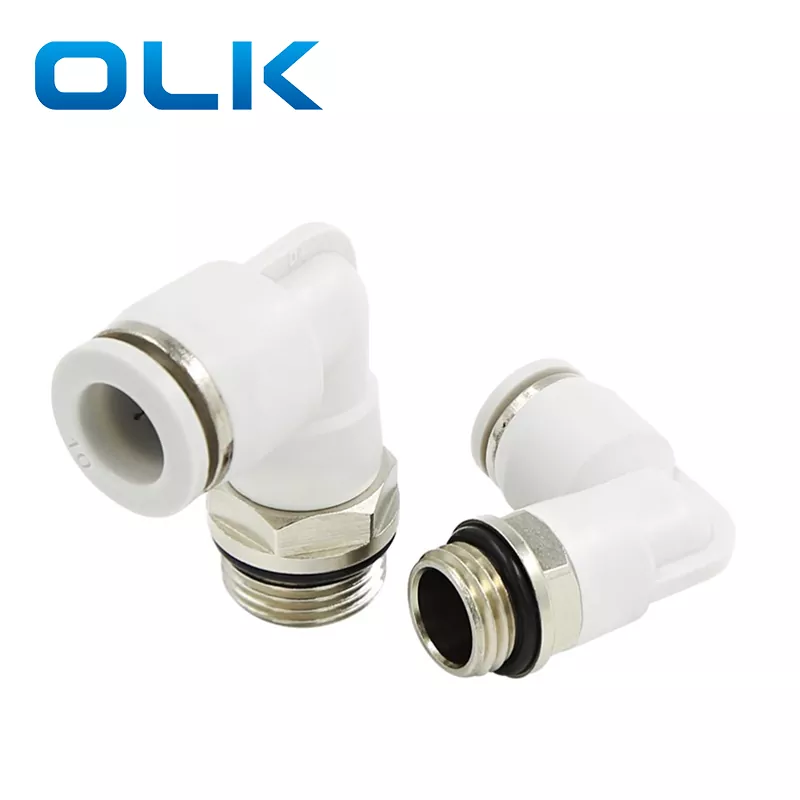

ट्यूब फिटिंगमध्ये पीएल-जी नर कोपर पुश

ऑर्डर कोड

पीएल

8

-

जी 01

मॉडेल

ट्यूब आकार (मेट्रिक)

थ्रेड प्रकार (55 ° सरळ ट्यूब थ्रेड)

4: 4 मिमी

01: जी 1/8

6: 6 मिमी

02: जी 1/4

8: 8 मिमी

03: जी 3/8

10: 10 मिमी

04: जी 1/2

12: 12 मिमी

14: 14 मिमी

16: 16 मिमी

द्रव

हवा/पाणी (सशर्त)/व्हॅक्यूम

ऑपरेटिंग प्रेशर

0-1.0 एमपीए

व्हॅक्यूम प्रेशर

-100 केपीए (10 टॉर)

ऑपरेटिंग तापमान

-10-60 ℃

साहित्य

नायलॉन (पीए), पॉलीयुरेथेन (पीयू)

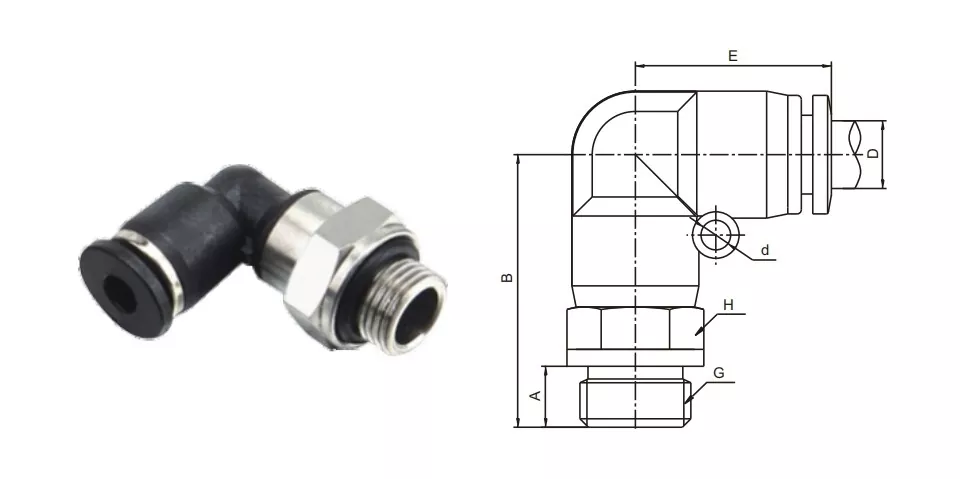

D

G

A

B

E

H

d

पीएल 4-जी 01

4

जी 1/8

6

24

19.7

14

-

पीएल 4-जी 02

जी 1/4

8

25

19.7

17

-

पीएल 6-जी 01

6

जी 1/8

6

24

20.8

14

3.5

पीएल 6-जी 02

जी 1/4

8

25

20.8

17

3.5

पीएल 6-जी 03

जी 3/8

10

25

20.8

20

3.5

पीएल 6-जी 04

जी 1/2

12

25

20.8

24

3.5

पीएल 8-जी 01

8

जी 1/8

6

25

23.5

14

4.5

पीएल 8-जी 02

जी 1/4

8

25

23.5

17

4.5

पीएल 8-जी 03

जी 3/8

10

26

23.5

20

4.5

पीएल 8-जी 04

जी 1/2

12

29

23.5

24

4.5

पीएल 10-जी 01

10

जी 1/8

6

29

27.4

14

4.5

पीएल 10-जी 02

जी 1/4

8

29

27.4

17

4.5

पीएल 10-जी 03

जी 3/8

10

30

27.4

20

4.5

पीएल 10-जी 04

जी 1/2

12

31

27.4

24

4.5

पीएल 12-जी 02

12

जी 1/4

8

31

30.3

17

5

पीएल 12-जी 03

जी 3/8

10

33

30.3

20

5

पीएल 12-जी 04

जी 1/2

12

33

30.3

24

5

PL16-G03

16

जी 3/8

10

43

34

24

4

PL16-G04

जी 1/2

12

45

34

24

4

नाव/प्रकार

इंटरफेस स्ट्रक्चर वर्णन

पीसी कोपर

पाईप संयुक्त 90 ° कोनात वाकलेला आहे आणि दुसरा टोक अंतर्गत थ्रेड केलेला आहे

पीएल कोपर

एक टोक घातला जातो आणि दुसर्‍या टोकाचा बाह्य धागा 90 ° असतो

पीव्ही कोपर

दोन्ही टोके 90 ° बेंडसह ट्यूब इन्सर्टेशन प्रकार आहेत
