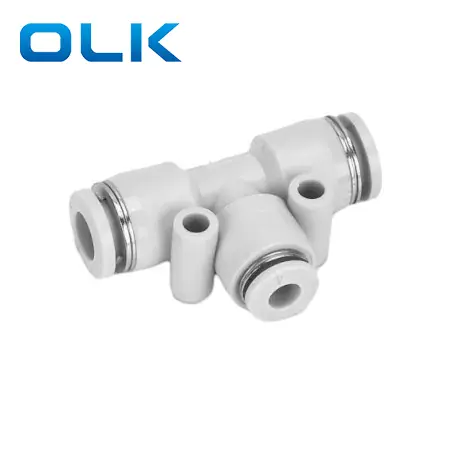

ट्यूब फिटिंगमध्ये पीई युनियन टी पुश एक टी-आकाराचा फिटिंग आहे जो वायवीय प्रणालींमध्ये एअरफ्लो विभाजित करण्यासाठी किंवा एकत्र करण्यासाठी वापरला जातो.
हे समान बाह्य व्यासाच्या तीन नळ्या जोडते, सर्व दिशेने एक सुरक्षित आणि हवाबंद कनेक्शन देते.
|
पीई |
8 |
|
मॉडेल |
ट्यूब आकार (मेट्रिक) |
|
पीई मालिका फिटिंग |
4: 4 मिमी |
|
|
6: 6 मिमी |
|
|
8: 8 मिमी |
|
|
10: 10 मिमी |
|
|
12: 12 मिमी |
|
|
14: 14 मिमी |
|
|
16: 16 मिमी |
|
द्रव |
हवा/पाणी (सशर्त)/व्हॅक्यूम |
|
ऑपरेटिंग प्रेशर |
0-1.0 एमपीए |
|
व्हॅक्यूम प्रेशर |
-100 केपीए (10 टॉर) |
|
ऑपरेटिंग तापमान |
-10-60 ℃ |
|
साहित्य |
नायलॉन (पीए), पॉलीयुरेथेन (पीयू) |
|
इंच ट्यूब फिटिंग |
मेट्रिक्ट्यूब फिटिंग |

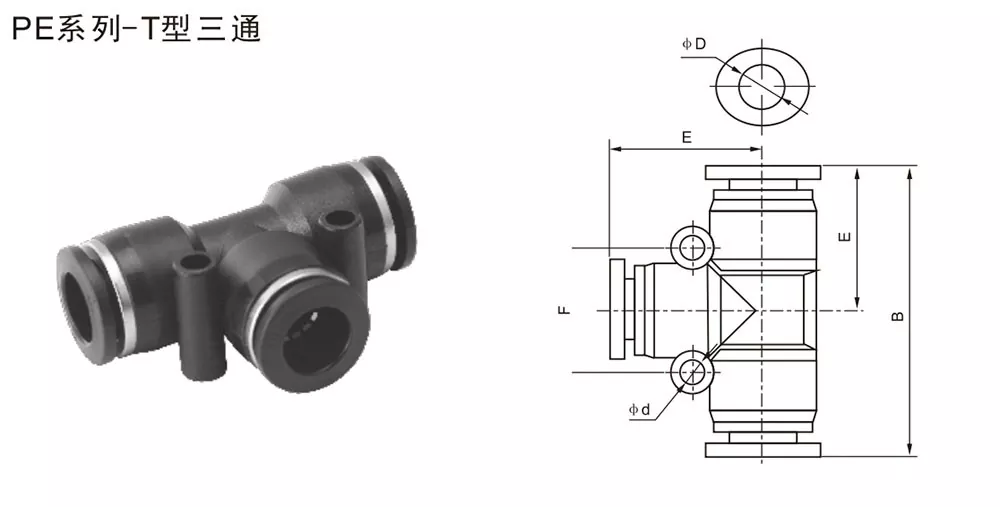

.डी |
B |
E |
F |
.डी |
|
पीई 5/32 |
पीई -4 |
4 |
36.6 |
18.3 |
/ |
/ |
|
पीई 1/4 |
पीई -6 |
6 |
41 |
20.5 |
16 |
3.5 |
|
पीई 5/16 |
पीई -8 |
8 |
46 |
23 |
20 |
4.5 |
|
पीई 3/8 |
पीई -10 |
10 |
56.6 |
28.3 |
24 |
4.5 |
|
पीई 1/2 |
पीई -12 |
12 |
58.6 |
29.3 |
27.7 |
5 |
|
|
पीई -14 |
14 |
60.8 |
30.4 |
25.8 |
4 |
|
|
पीई -16 |
16 |
69 |
34.5 |
33 |
4 |
|
सामान्य इम्पीरियल थ्रेड आकार रूपांतरण संदर्भ |
||
|
शाही आकार |
अंदाजे. मेट्रिक (मिमी) |
रूपांतरण सूत्र |
|
1/8 |
3.2 मिमी |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 मिमी |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 मिमी |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 मिमी |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 मिमी |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 मिमी |
1 ÷ 2 × 25.4 = 12.7 |
