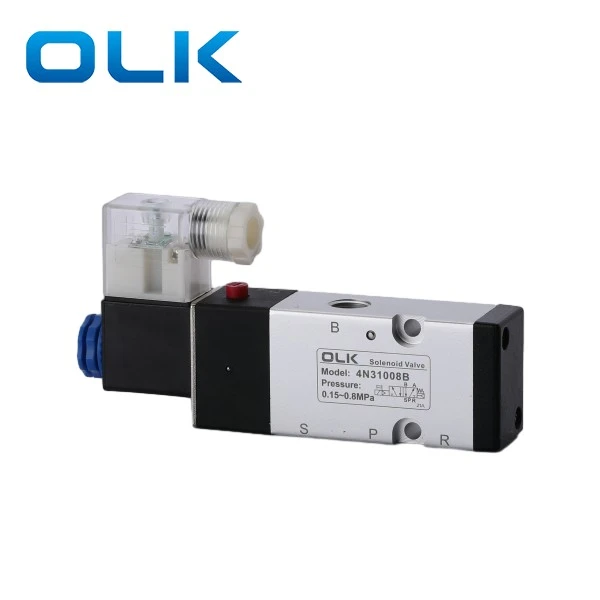

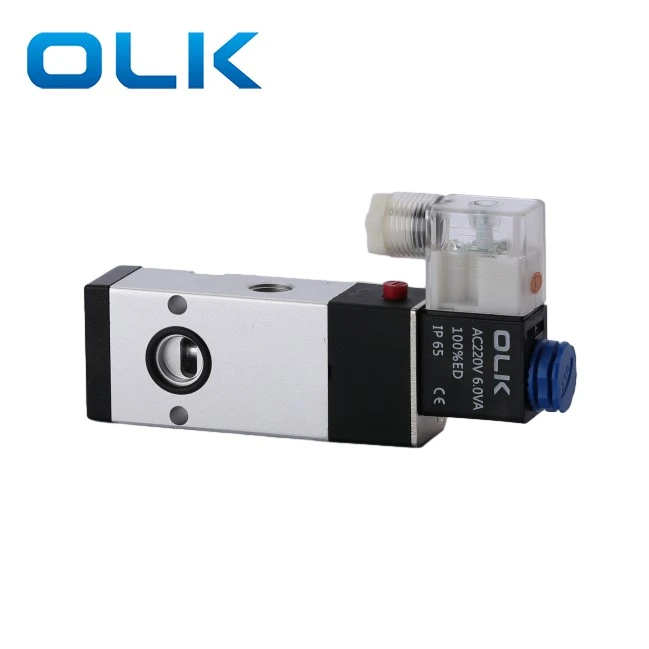

ओएलके 2 पोझिशन 5 वे 4 एन 310-08 प्लेट सोलेनोइड वाल्व्ह थ्रेड जी 1/4 पोर्ट आकार .4 एन 310-08 वाल्व्हमध्ये एक बॅक एअर आउटलेट डिझाइन आहे, ज्यामुळे लवचिक स्थापना आणि स्पेस-सेव्हिंगची परवानगी मिळते, प्रतिसाद गती आणि सिस्टम स्थिरता प्रभावीपणे वाढवते.
5 वे 4 एन 310-08 विशेषत: टूल-क्लॅम्पिंग सिलेंडर सिस्टमसाठी आहे, उच्च वारंवारता स्विचिंग परिस्थितीसाठी योग्य आहे. आणि सीएनसी मशीन टूल्स आणि मशीनिंग सेंटर सारख्या ऑटोमेशन उपकरणांना समर्पित आहे.
चाकू सिलेंडर/क्लॅम्पिंग सिलेंडरसाठी समर्पित डिझाइन
मागील बाजूस एअर व्हेंट, कॉम्पॅक्ट स्ट्रक्चर
पर्यायी व्होल्टेज: एसी 220 व्ही / डीसी 24 व्ही

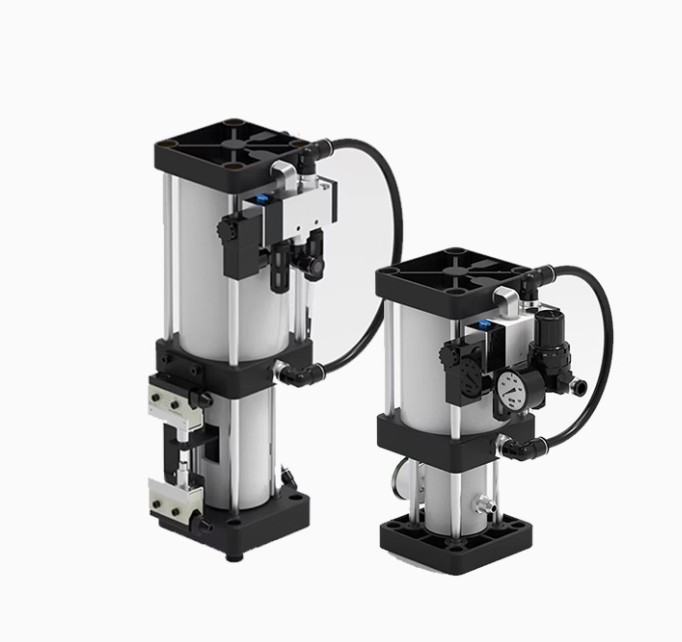

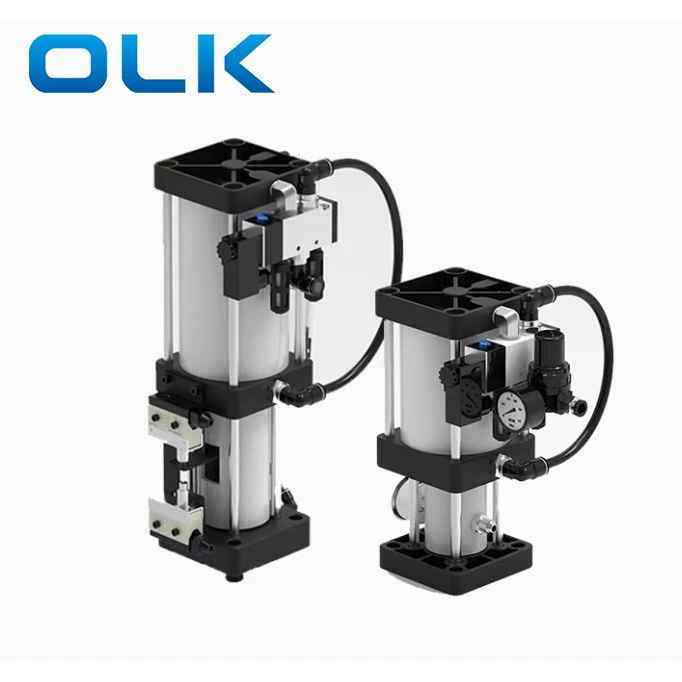

टूल रीलिझ सिलेंडर विशेषत: सीएनसी मशीन स्पिंडल्ससाठी साधने सोडण्यासाठी वापरले जाते. हे सिलेंडर सीएनसी स्पिंडलमध्ये साधन सोडण्यासाठी आवश्यक असलेल्या मोठ्या शक्ती निर्माण करण्यास "द्रवपदार्थामध्ये समान दाब प्रसारण" च्या तत्त्वाचा वापर करते. सिलिंडरचा समावेश आहे: एअर सिलिंडर, 5-वे 2-पोझिशन 4 एन 310 सोलेनोइड वाल्व, तेल जलाशय आणि मायक्रो स्विच.
अनुलंब स्पिंडल्ससाठी, कंसात सिलेंडरचे निराकरण करा आणि स्पिंडल बॉक्सच्या वर अनुलंब स्थापित करा.
क्षैतिज स्पिंडल्ससाठी, तेल कप अनुलंब आणि सिलेंडर शरीरापेक्षा जास्त ठेवा.
सिलेंडरमधून हवा सुटण्यासाठी तेलाचा कपचा सामना करावा लागला पाहिजे.
मशीन पॉवर (पॅनेल आणि कॅबिनेट) आणि हवाई पुरवठा बंद करा.
स्पिंडल बॉक्स कव्हर काढा. सोलेनोइड वाल्वमधून एअर ट्यूब डिस्कनेक्ट करा.
सोलेनोइड कॉइलवर प्लास्टिकचे नट काढा (योग्यरित्या चिन्हांकित केल्याशिवाय तारा काढू नका).
वरच्या आणि खालच्या मर्यादेच्या स्विचमधून तारा डिस्कनेक्ट करा (काळजीपूर्वक चिन्हांकित करा).
जुने सिलेंडर काढा.
नवीन सिलेंडर स्थापित करा आणि स्क्रूसह त्याचे निराकरण करा.
शीर्ष मर्यादा स्विच दाबला जातो.
तळ मर्यादा स्विच योग्यरित्या समायोजित केला जातो (टूल मॅगझिनसह मशीनसाठी, हे सुरक्षिततेसाठी गंभीर आहे).
स्थापनेनंतर, एका साधनासह चाचणी घ्या. साधन रीलिझ आणि क्लॅम्प तपासा. टूल मॅगझिनसह मशीनसाठी, चाचणी साधन बदल.
· सिलिंडर अनुलंब किंवा आडवे स्थापित केले जाऊ शकते. क्षैतिजांसाठी, तेल कपचा सामना करणे आवश्यक आहे.
· हवेचा पुरवठा स्वच्छ आणि कोरडा असणे आवश्यक आहे, कमीतकमी 6 किलोएफ/सेमी - दबाव.
Cup कपमध्ये तेलाची पातळी: किमान 1/5, जास्तीत जास्त 4/5.
Est इंस्टॉलेशन दरम्यान 4 एन 310 सोलेनोइड व्होल्टेज आणि हवेचा दाब तपासा.
4 एन 310 कशासाठी वापरले जाते?
4 एन 310 टूल रीलिझ सिलेंडरसाठी वापरले जाते.
एसी वि डीसी कॉइल?
एसी घरगुती शक्तीसाठी आहे; डीसी थेट चालू आहे.
कनेक्शन होल अंतर्गत बटण काय आहे?
हे मॅन्युअली एक्झॉस्ट पोर्ट स्विच करते.
स्थापना टिपा?
एअर सर्किटमध्ये प्रवेश करणे टाळण्यासाठी पाईप्स आणि कनेक्शन स्वच्छ करा.
काय 4 एन 310-08 पोर्ट आकार?
इनलेट, आउटलेट, एक्झॉस्ट: जी 1/4 थ्रेड; साइड एक्झॉस्ट होल व्यास: 19 मिमी.
