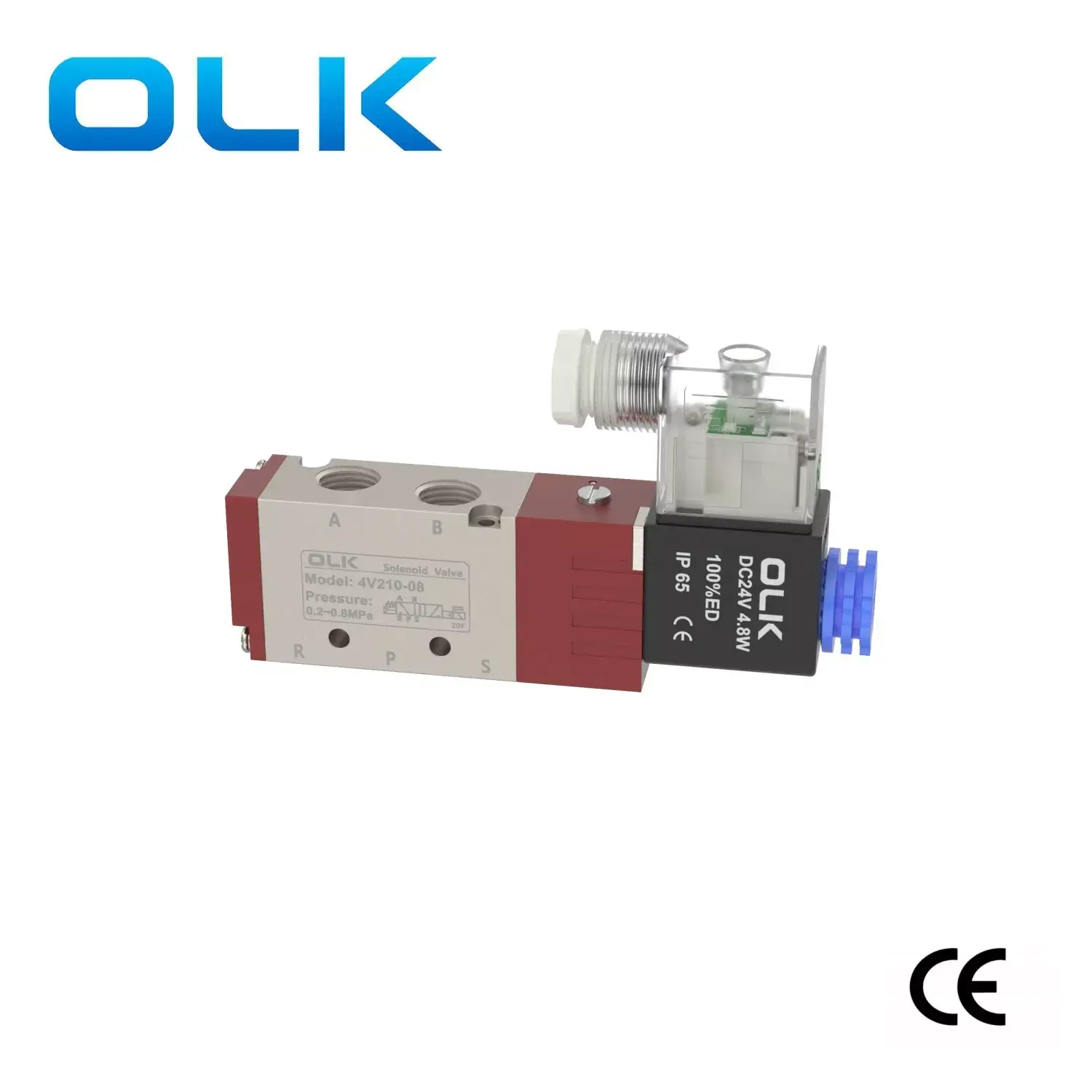

4 व्ही मालिका सोलेनोइड वाल्व्ह 5 वे सोलेनोइड वाल्व एक फ्लुइड डायरेक्शनल वाल्व आहे जे हवेसाठी कार्यरत माध्यम म्हणून योग्य आहे.
5 वे 4 व्ही मालिका सोलेनोइड वाल्व्ह बॉडी अ‍ॅल्युमिनियम मिश्र धातुपासून बनविली जाते आणि त्यात ग्रेड ए डस्ट-प्रूफ पायलट हेड्स, मित्सुबिशी सीलिंग घटक आणि नॉन-फ्रीझिंग वंगण तेल सारख्या उच्च-गुणवत्तेच्या सामग्रीचा समावेश आहे. हे कठोर कार्यरत वातावरणात त्याची कार्यक्षमता राखू शकते. या वाल्व्हमध्ये कठोर ईएमसी आणि एलव्हीडी अनुपालन चाचणी घेतली गेली आहे आणि सीई प्रमाणपत्र प्राप्त केले आहे, सर्वोच्च सुरक्षा आणि गुणवत्ता मानकांची पूर्तता केली आहे.
उत्पादन सानुकूलित देखावा रंग स्वीकारते, जे वापरकर्त्यांना जटिल समाकलित सिस्टम वातावरणात उत्पादन द्रुतपणे ओळखू देते.
4 व्ही मालिका सोलेनोइड वाल्व्हसाठी मानक इंटरफेस एम 5, जी 1/8, जी 1/4, जी 3/8, जी 1/2 आहेत, जे सुलभ स्थापनेसाठी एकात्मिक सेटमध्ये उपलब्ध आहेत. योग्य व्होल्टेज पॉवर निवडण्यासाठी विशिष्ट अनुप्रयोग परिस्थितीनुसार ऑपरेटिंग व्होल्टेजसाठी अनेक पर्याय आहेत.
पॅकेजिंग ऑटोमेशन, मेडिकल मशीनरी, कापड उपकरणे, आपल्या उत्पादन लाइनसाठी विश्वसनीय उपाय प्रदान करणे यासारख्या विविध औद्योगिक परिस्थितींमध्ये द 4 व्ही मालिका सोलेनोइड वाल्व्ह ओलीकाई (ओएलके) मोठ्या प्रमाणात वापरली जातात.
प्रतीक:
| 4 व्ही | 2 | 10 | 08 | AC110V | एक्स-पी |
| मॉडेल | कोड | झडप प्रकार | पोर्ट आकार | व्होल्टेज | वायरिंग पद्धत |
| 4 व्ही: 2 स्थिती 5 मार्ग /2 स्थिती 5 मार्ग सोलेनोइड वाल्व्ह | 1: 100 मालिका | 10: एकल सोलेनोइड वाल्व 5/2 मार्ग | एम 5: एम 5 एक्स 0.8 | उ: एसी 22 सी | रिक्त: आपले |
|
|
2: 200 मालिका | 20: डबल सोलेनोइड वाल्व 5/2 मार्ग | 06: जी 1/8 | बी: डीसी 24 व्ही | मी: ओळ |
|
|
3: 300 मालिका | 30 सी: डबल सोलेनोइड 5/3 वे बंद केंद्र | 08: जी 1/4 | सी: एसी 1110 व्ही |
|
|
|
4: 400 सीयर्स | 30 ई: डबल सोलेनोइड 5/3 वे एक्झॉस्ट सेंटर | 10: जी 3/8 | ई: एसी 24 व्ही |
|
|
|
|
30 पी: डबल सोलेनोइड 5/3 वे प्रेशर सेंटर | 15: जी 1/2 | एफ: डीसी 12 व्ही |
|
|
|
|
|
|
|
|
उत्पादन वैशिष्ट्ये:
1. पायलट मोड: बाह्य आणि अंतर्गत पर्याय उपलब्ध;

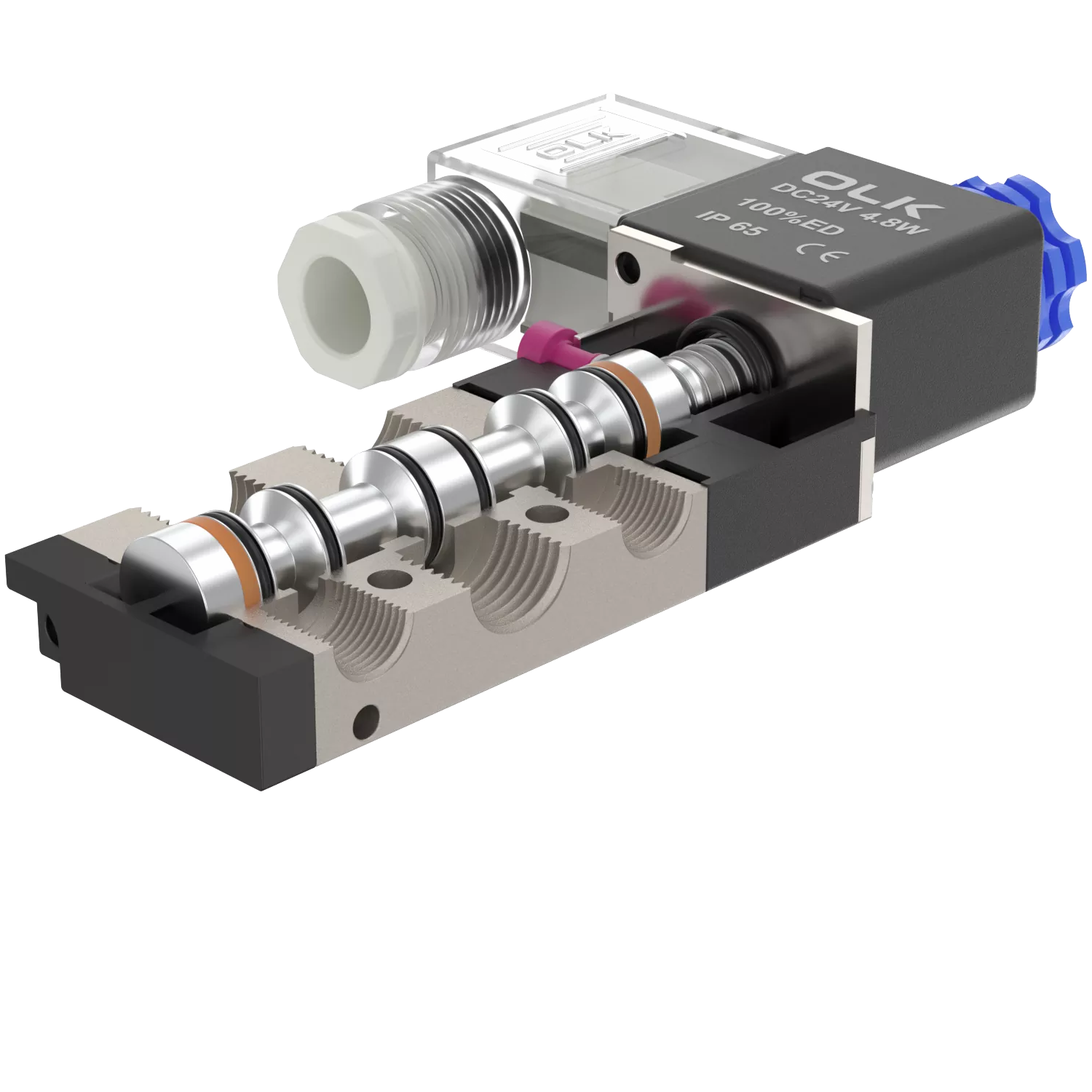

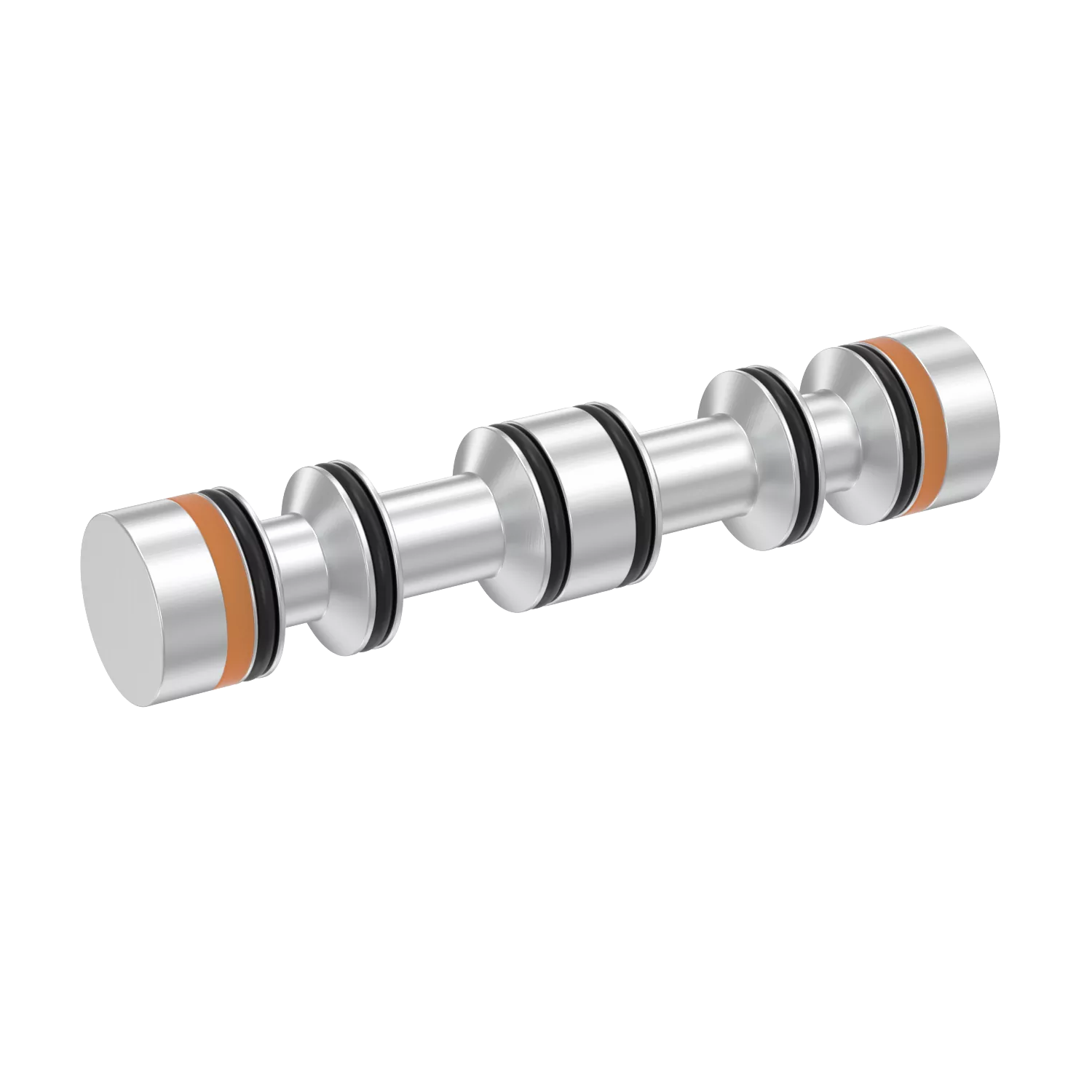

2 .. पिस्टन-प्रकारची रचना, उत्कृष्ट सीलिंग, संवेदनशील प्रतिसाद ；
3. तीन-स्थिती सोलेनोइड वाल्व्ह निवडण्यासाठी तीन केंद्रीय कार्ये ऑफर करतात:
4. ड्युअल-हेड टू-पोझिशन सोलेनोइड वाल्व्ह वैशिष्ट्य मेमरी फंक्शन;
5. अंतर्गत छिद्र विशेष तंत्र, कमी घर्षण प्रतिकार, कमी स्टार्ट-अप प्रेशर, लांब सेवा जीवनासह प्रक्रिया केली;
6. तेलाच्या वंगणाची आवश्यकता नाही;
7. बेसप्लेट वाल्व असेंब्लीसह एकत्रित केले जाऊ शकते, इन्स्टॉलेशन स्पेस सेव्हिंग;
8. सुलभ स्थापना आणि डीबगिंगसाठी मॅन्युअल डिव्हाइससह सुसज्ज;
9. निवडीसाठी एकाधिक मानक व्होल्टेज स्तर उपलब्ध आहेत.
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
क्रिया |
पायलट प्रकार |
|
वंगण |
अनावश्यक |
|
वर्किंग प्रेशर रेंज एमपीए (पीएसआय) |
0.15-0.8 (21 ~ 114) |
|
हमी दबाव प्रतिकार |
1.5 एमपीए (215psi) |
|
कार्यरत तापमान ° से |
-20-70 |
|
शरीर सामग्री |
अ‍ॅल्युमिनियम मिश्र धातु |
|
मानक व्होल्टेज |
एसी 220 व्ही, एसी 1110 व्ही, एसी 24 व्ही, डीसी 24 व्ही, डीसी 12 व्ही |
|
व्होल्टेज श्रेणी वापरा |
एसी: ± 15 ％ डीसी: ± 10 ％ |
|
वीज वापर |
एसी: 3 व्हीए डीसी: 3 डब्ल्यू |
|
संरक्षण पातळी |
आयपी 65 (डीआयएन 40050) |
|
उष्णता प्रतिकार ग्रेड |
ग्रेड बी |
|
कनेक्शन प्रकार |
दिन सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजन वेळ |
5 वेळा/सेकंद |
|
मॉडेल |
पोर्ट व्यास |
पदांची संख्या |
सर्वाधिक ऑपरेटिंग वारंवारता |
प्रभावी क्रॉस-सेक्शनल एरिया एमएमए (सीव्ही मूल्य) |
|
4v110-m5 |
सेवन = आउटलेट = एम 5 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
5.5 (0.31) |
|
4v120-m5 |
सेवन = आउटलेट = एम 5 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
5.5 (0.31) |
|
4 व्ही 1330 सी-एम 5 |
सेवन = आउटलेट = एम 5 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
5.0 (0.28) |
|
4v130e- M5 |
सेवन = आउटलेट = एम 5 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
5.0 (0.28) |
|
4v130p-m5 |
सेवन = आउटलेट = एम 5 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
5.0 (0.28) |
|
4v110-06 |
सेवन = आउटलेट = जी 1/8 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
12.0 (0.67) |
|
4v120-06 |
सेवन = आउटलेट = जी 1/8 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
12.0 (0.67) |
|
4v130c -06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
9.0 (0.50) |
|
4v130e-06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
9.0 (0.50) |
|
4v130p-06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
9.0 (0.50) |
|
4v210-06 |
सेवन = आउटलेट = जी 1/8 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
14.0 (0.78) |
|
4v220-06 |
सेवन = आउटलेट = जी 1/8 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
14.0 (0.78) |
|
4 व्ही 230 सी -06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
12.0 (0.67) |
|
4v230e-06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
12.0 (0.67) |
|
4 व्ही 230 पी -06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
12.0 (0.67) |
|
4v210-08 |
इनलेट = आउटलेट = जी 1/4 एक्झॉस्ट = जी 1/8 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
16.0 (0.89) |
|
4v220-08 |
इनलेट = आउटलेट = जी 1/4 एक्झॉस्ट = जी 1/8 |
2 स्थिती 5 मार्ग |
5 वेळा/सेकंद |
16.0 (0.89) |
|
4 व्ही 230 सी -08 |
इनलेट = आउटलेट = जी 1/4 एक्झॉस्ट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
12.0 (0.67) |
|
4v230e-08 |
इनलेट = आउटलेट = जी 1/4 एक्झॉस्ट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
12.0 (0.67) |
|
4 व्ही 230 पी -08 |
इनलेट = आउटलेट = जी 1/4 एक्झॉस्ट = जी 1/8 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
12.0 (0.67) |
|
4v310-08 |
सेवन = आउटलेट = जी 1/4 |
2 स्थिती 5 मार्ग |
4/से |
25.0 (1.40) |
|
4v320-08 |
सेवन = आउटलेट = जी 1/4 |
2 स्थिती 5 मार्ग |
4/से |
25.0 (1.40) |
|
4 व्ही 330 सी -08 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
18.0 (1.00) |
|
4v330e-08 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
18.0 (1.00) |
|
4 व्ही 330 पी -08 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
18.0 (1.00) |
|
4v310-10 |
सेवन = आउटलेट = जी 1/4 |
2 स्थिती 5 मार्ग |
4/से |
30 (1.68) |
|
4v320-10 |
सेवन = आउटलेट = जी 1/4 |
2 स्थिती 5 मार्ग |
4/से |
30 (1.68) |
|
4 व्ही 330 सी -10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
18.0 (1.00) |
|
4v330e-10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
18.0 (1.00) |
|
4 व्ही 330 पी -10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
18.0 (1.00) |
|
4v410-15 |
सेवन = आउटलेट = जी 1/2 |
2 स्थिती 5 मार्ग |
3 वेळा/सेकंद |
50.0 (2.79) |
|
4v420-15 |
सेवन = आउटलेट = जी 1/2 |
2 स्थिती 5 मार्ग |
3 वेळा/सेकंद |
50.0 (2.79) |
|
4 व्ही 430 सी -15 |
सेवन = आउटलेट = जी 1/2 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
30 (1.68) |
|
4v430e-15 |
सेवन = आउटलेट = जी 1/2 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
30 (1.68) |
|
4 व्ही 430 पी -15 |
सेवन = आउटलेट = जी 1/2 |
तीन स्थान पाच मार्ग |
3 वेळा/सेकंद |
30 (1.68) |
FAQ:
1. 4 व्ही मालिका सोलेनोइड वाल्व्ह 5 मार्गाची वारंवारता किती वेगवान आहे?
कमाल कृती वारंवारता 5 वेळा/सेकंद.
2. 4 व्ही मालिका सोलेनोइड वाल्व्ह 5 मार्ग बराच काळ चालवू शकतो?
होय, आमची कॉइल 100% एड आहे.
3. 4 व्ही सोलेनोइड वाल्व्हचे आयुष्य कसे सुधारित करावे?
हवेमध्ये ओलावा आणि अशुद्धी फिल्टर करण्यासाठी सुचविलेले तेल-पाण्याचे विभाजक
4. सोलेनोइड कॉइल एअर नळी किंवा संयुक्त इंटरफेस अवरोधित करेल?
हे होणार नाही कारण कॉइल नट अनसक्रूव्ह करून कॉइल समायोजित केली जाऊ शकते
5. व्होल्टेज एसी आणि डीसी मधील फरक?
डीसी थेट चालू आहे, एसी चालू आहे चालू आहे. सामान्यत: घरगुती वीज एसी 220 व्ही असते
