SL प्रवाह नियंत्रण वाल्व: रचना, कार्य आणि अनुप्रयोगांसाठी संपूर्ण मार्गदर्शक

वन-वे फ्लो कंट्रोल व्हॉल्व्ह म्हणजे काय?

वन-वे फ्लो कंट्रोल व्हॉल्व्ह हा फ्लो कंट्रोल व्हॉल्व्ह आहे जो चेक व्हॉल्व्ह आणि समांतर मध्ये थ्रॉटल व्हॉल्व्हने बनलेला असतो. हे सामान्यतः सिलेंडरचा वेग नियंत्रित करण्यासाठी वापरला जातो आणि त्याला वेग नियंत्रक म्हणून देखील ओळखले जाते.

एल-टाइप स्पीड कंट्रोलरचे कार्य तत्त्व काय आहे?

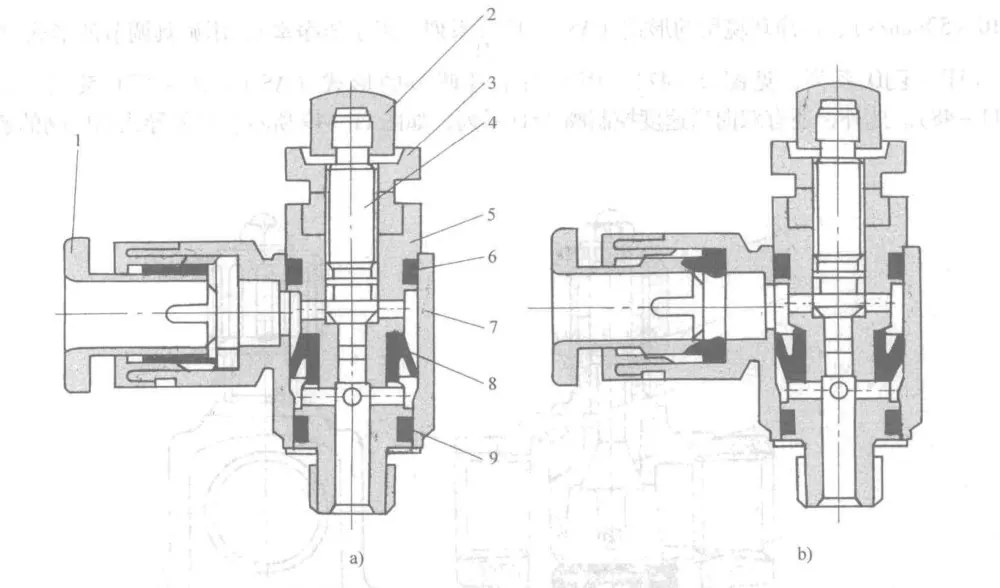

एसएल फ्लो कंट्रोल वाल्व फंक्शन वन-वे सीलिंग रिंगद्वारे प्राप्त केले जाते. फोटो (a) एक्झॉस्ट थ्रॉटलिंग दाखवतो आणि फोटो (b) इनलेट थ्रॉटलिंग दाखवतो- फरक फक्त सीलिंग रिंगच्या इंस्टॉलेशनच्या दिशेने येतो.

हा झडपा थेट सिलिंडरवर बसवल्याने फिटिंग्ज, टयूबिंग, कामाचा वेळ आणि खर्च वाचतो. त्याच्या स्विव्हल डिझाइनसह, स्थापनेनंतर पाईपिंगची दिशा मुक्तपणे समायोजित केली जाऊ शकते. थ्रॉटल व्हॉल्व्ह देखील लॉकिंग यंत्रणेसह सुसज्ज आहे.

एसएल एल्बो-प्रकार फ्लो कंट्रोल वाल्वची वैशिष्ट्ये काय आहेत?

· हे ॲक्ट्युएटरसाठी वेग नियंत्रक आहे.

· सर्व R आणि NPT थ्रेडेड फिटिंग सील करण्यासाठी सीलंट वापरतात.

· सर्व सरळ धागे सील करण्यासाठी मानक ओ-रिंग वापरतात.

SL वायवीय फिटिंगसाठी वेगवेगळी नावे आणि पदनाम काय आहेत?

इनलेट आणि एक्झॉस्ट फ्लो कंट्रोल व्हॉल्व्हचे उपयोग आणि अनुप्रयोग काय आहेत?

स्पीड कंट्रोलर हे सामान्य वायवीय घटक आहेत जे ॲक्ट्युएटर्सचा विस्तार आणि मागे घेण्याची गती समायोजित करण्यासाठी वापरले जातात. थ्रॉटल व्हॉल्व्ह हे मूलत: प्रवाह-समायोजित करणारे घटक आहेत जे सिलेंडरचा वेग नियंत्रित करतात, परंतु त्यांच्या स्थापनेची स्थिती, थ्रॉटलिंग दिशानिर्देश आणि शरीर रचना भिन्न असतात. नियंत्रण पद्धतीनुसार, ते एक्झॉस्ट-थ्रॉटलिंग प्रकार आणि इनलेट-थ्रॉटलिंग प्रकारात विभागले जाऊ शकतात.

इनलेट आणि एक्झॉस्ट फ्लो कंट्रोल वाल्वमधील फरक:

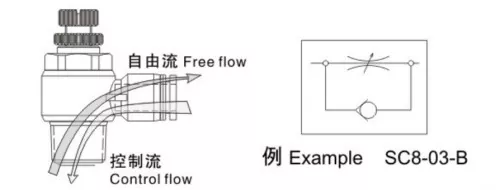

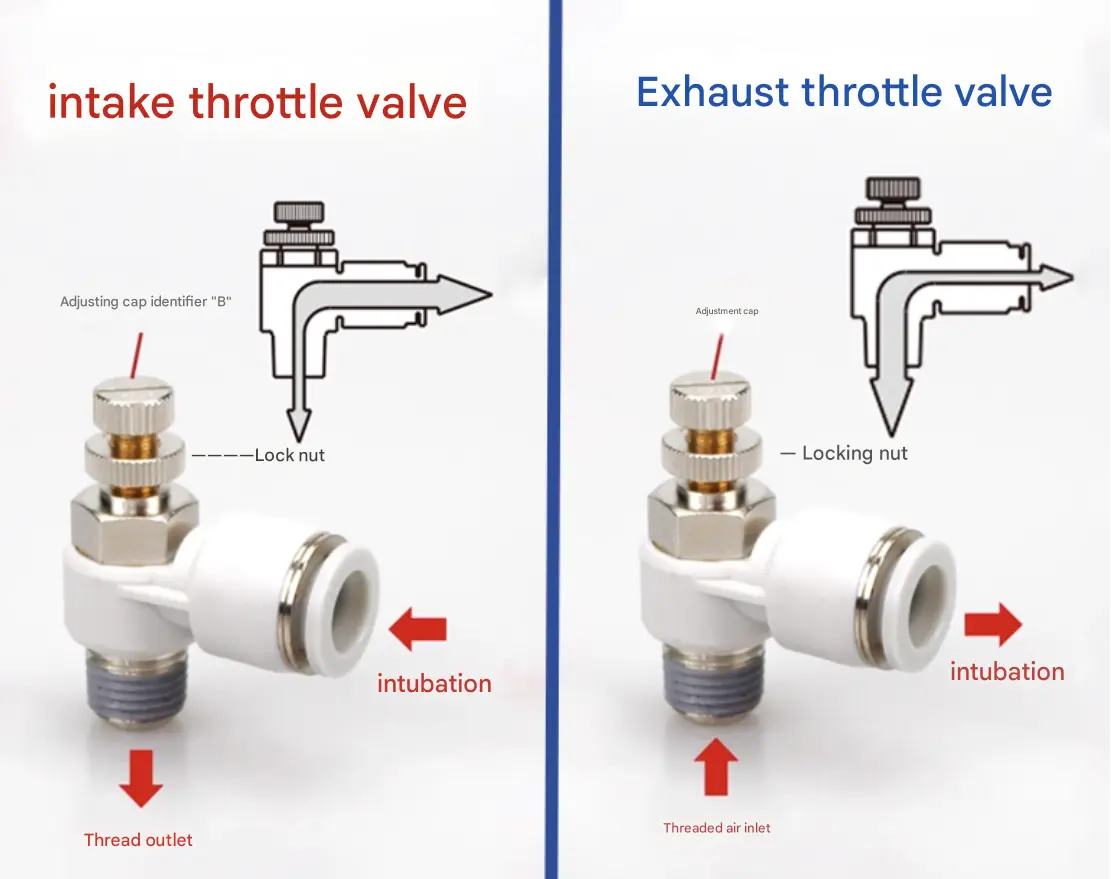

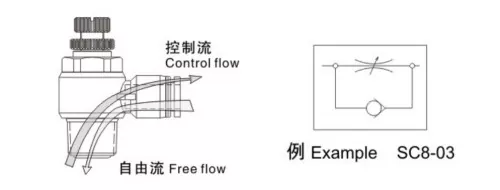

हे इनलेट आणि एक्झॉस्ट थ्रॉटल व्हॉल्व्ह आहेत, जे कॅप मार्किंग 'B' आणि 'आउट' द्वारे ओळखले जातात. ते एकत्र वापरले जाऊ शकतात: इनलेट थ्रॉटल वाल्व हवा पुरवठा प्रवाह समायोजित करतो, तर एक्झॉस्ट थ्रॉटल वाल्व अधिक अचूक सिस्टम नियंत्रणासाठी सिलेंडरचा वेग नियंत्रित करतो.

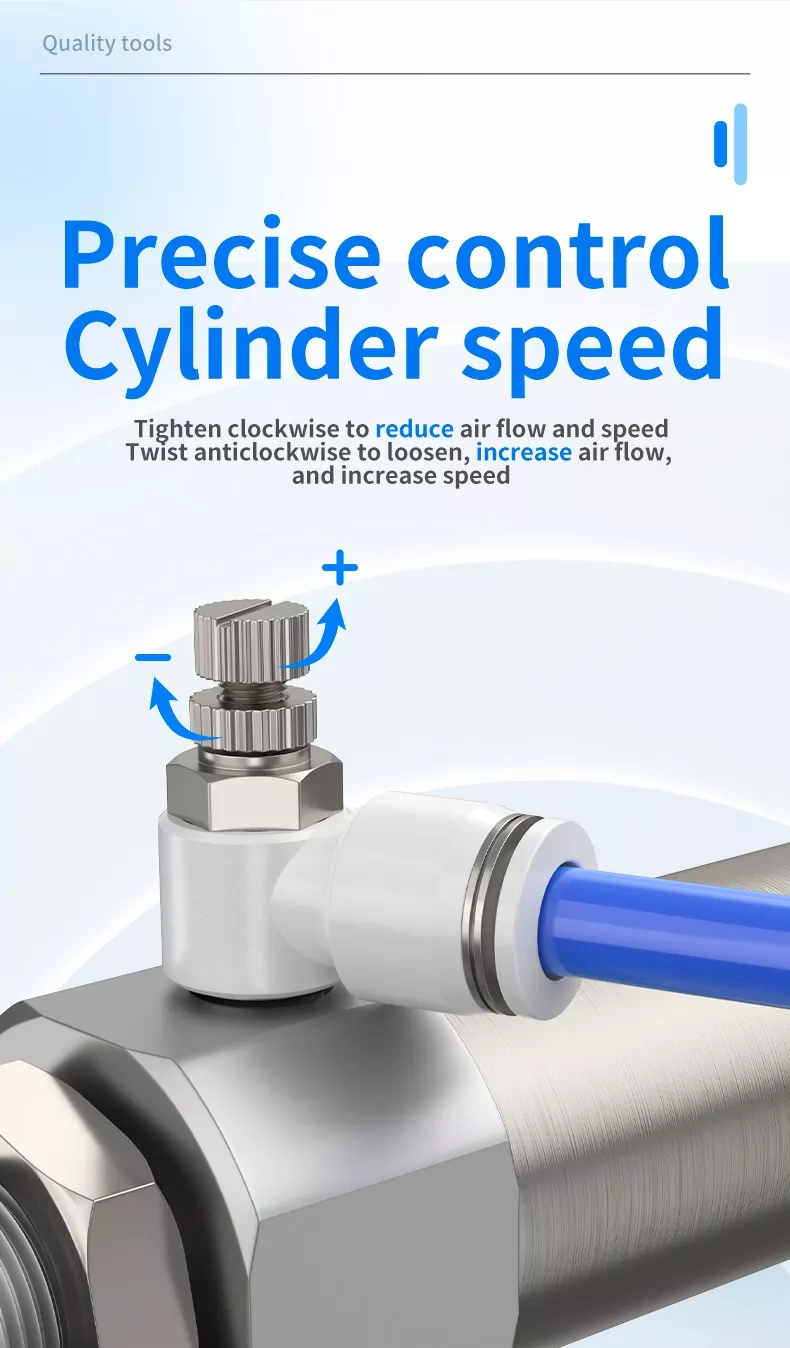

थ्रॉटल व्हॉल्व्हमध्ये प्रामुख्याने वाल्व बॉडी, व्हॉल्व्ह कोर, समायोजन उपकरण आणि सील असतात. एक्झॉस्ट थ्रॉटल वाल्वच्या समायोजन भागामध्ये समायोजन व्हील आणि लॉकिंग व्हील समाविष्ट आहे. इनलेट थ्रॉटल व्हॉल्व्ह बाहेरून सारखाच दिसतो आणि दोन्ही प्रथम लॉकिंग व्हील सैल करून, फ्लो सेट करण्यासाठी ॲडजस्टमेंट व्हील वळवून आणि नंतर लॉकिंग व्हील घट्ट करून समायोजित केले जातात.

इनलेट थ्रॉटल वाल्व्ह ट्यूबद्वारे हवा आत घेतात आणि थ्रेडेड पोर्टद्वारे एक्झॉस्ट करतात; एक्झॉस्ट थ्रॉटल वाल्व्ह थ्रेडेड पोर्टद्वारे हवा आत घेतात आणि ट्यूबद्वारे एक्झॉस्ट करतात.

फंक्शनल चिन्हांवरून, आपण पाहू शकतो की एक्झॉस्ट आणि इनलेट फ्लो कंट्रोल व्हॉल्व्ह हे दोन्ही एकमार्गी थ्रॉटल व्हॉल्व्ह आहेत, उलट हवेचा प्रवाह मुक्तपणे जाऊ देत असताना केवळ एकाच दिशेने प्रवाह नियंत्रित करतात. डबल-ॲक्टिंग सिलेंडरसाठी, सिलेंडरच्या हालचालीची स्थिरता सुधारण्यासाठी एक्झॉस्ट थ्रॉटल वाल्व्हला प्राधान्य दिले जाते. एकल-अभिनय सिलिंडरसाठी, जे सामान्यत: हवा पुरवठा नसताना विस्तार किंवा मागे घेण्यासाठी स्प्रिंग वापरतात, ऑपरेशन दरम्यान गॅसने स्प्रिंग फोर्सवर मात करणे आवश्यक आहे, त्यामुळे इनलेट थ्रॉटल वाल्व्ह वेग नियंत्रणासाठी योग्य आहेत.

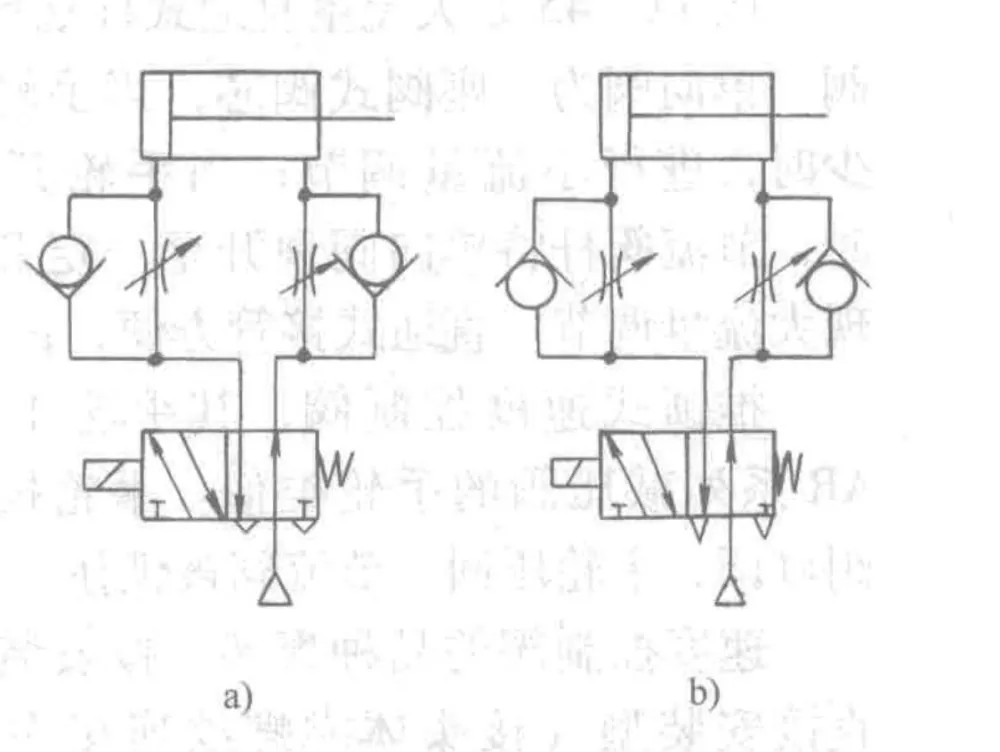

 डायग्राम वायवीय सर्किटमध्ये स्पीड कंट्रोल वाल्व कनेक्ट करण्याचे 2 मार्ग दाखवते.

· （a） (एक्झॉस्ट थ्रॉटलिंग) मध्ये, जेव्हा दिशात्मक झडप सक्रिय होते, तेव्हा सिलेंडरच्या इनलेट बाजूवरील चेक व्हॉल्व्ह उघडतो, ज्यामुळे रॉडलेस बाजू लवकर भरते. रॉडच्या बाजूची हवा फक्त थ्रॉटल व्हॉल्व्हमधून बाहेर पडू शकते. थ्रोटल ओपनिंग समायोजित करून, सिलेंडरचा वेग नियंत्रित केला जाऊ शकतो. ही पद्धत पिस्टनची स्थिर हालचाल प्रदान करते आणि सर्वात सामान्यपणे वापरली जाणारी सर्किट आहे.

· （b） (इनलेट थ्रॉटलिंग) मध्ये, इनलेट-साइड चेक वाल्व बंद आहे आणि एक्झॉस्ट-साइड चेक वाल्व उघडा आहे. इनलेट एअरफ्लो लहान आहे, त्यामुळे इनलेट चेंबरमधील दाब हळूहळू वाढतो, तर एक्झॉस्ट चेंबरचा दाब लवकर कमी होतो. पिस्टन प्रामुख्याने हवेच्या विस्ताराने फिरतो, ज्यामुळे वेग नियंत्रण अस्थिर होते. ही पद्धत सहसा फक्त एकल-अभिनय सिलेंडर्स, क्लॅम्पिंग सिलेंडर्स किंवा कमी-घर्षण सिलिंडरसाठी वापरली जाते.

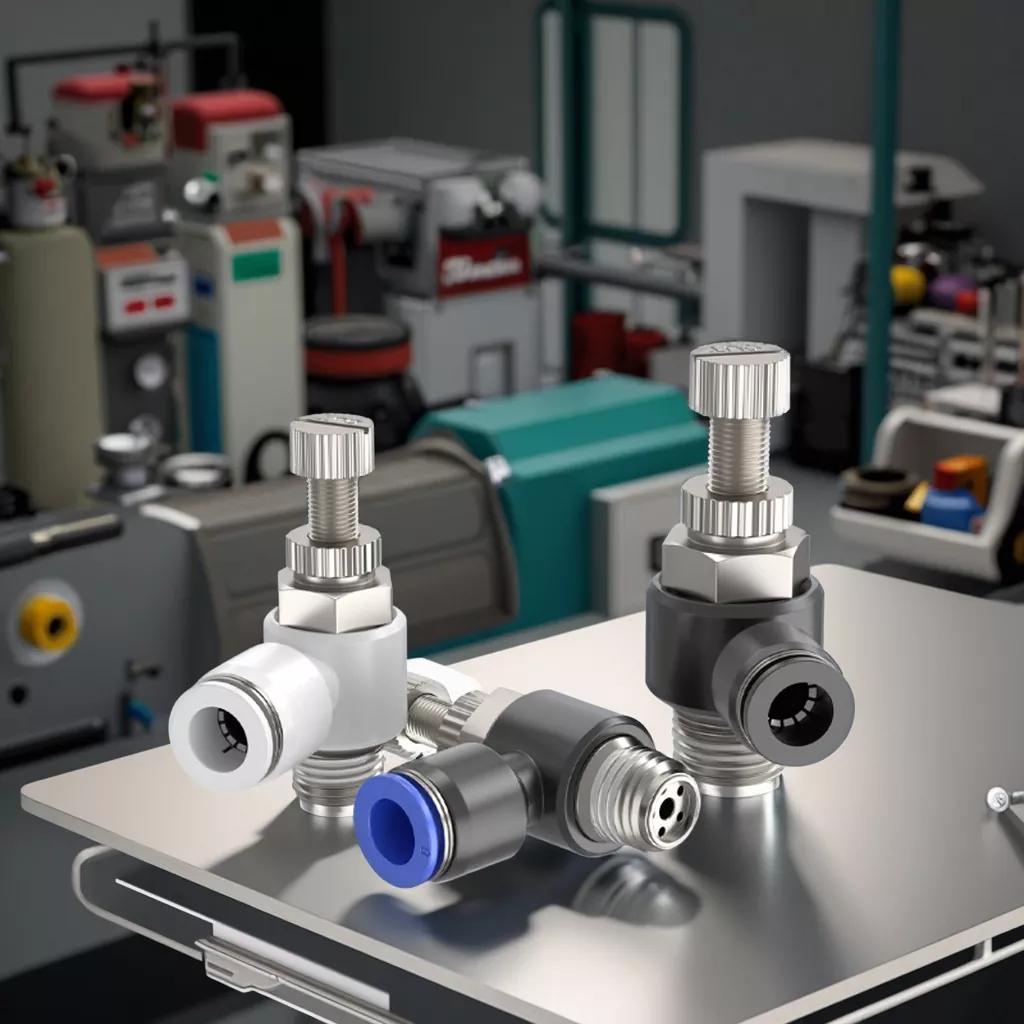

COSA(R थ्रेड) COL51(G थ्रेड)अचूक ॲक्ट्युएटर गती नियमनासाठी डिझाइन केलेले उच्च-गुणवत्तेचे वायवीय गती नियंत्रक आहेत. साध्या पण विश्वासार्ह संरचनेसह, प्रत्येक झडप थ्रॉटल यंत्रणा आणि एक-मार्गी चेक वाल्व एकत्रित करते, ज्यामुळे मुक्त उलट प्रवाह सक्षम करताना नियंत्रित वायुप्रवाह एका दिशेने होऊ शकतो.

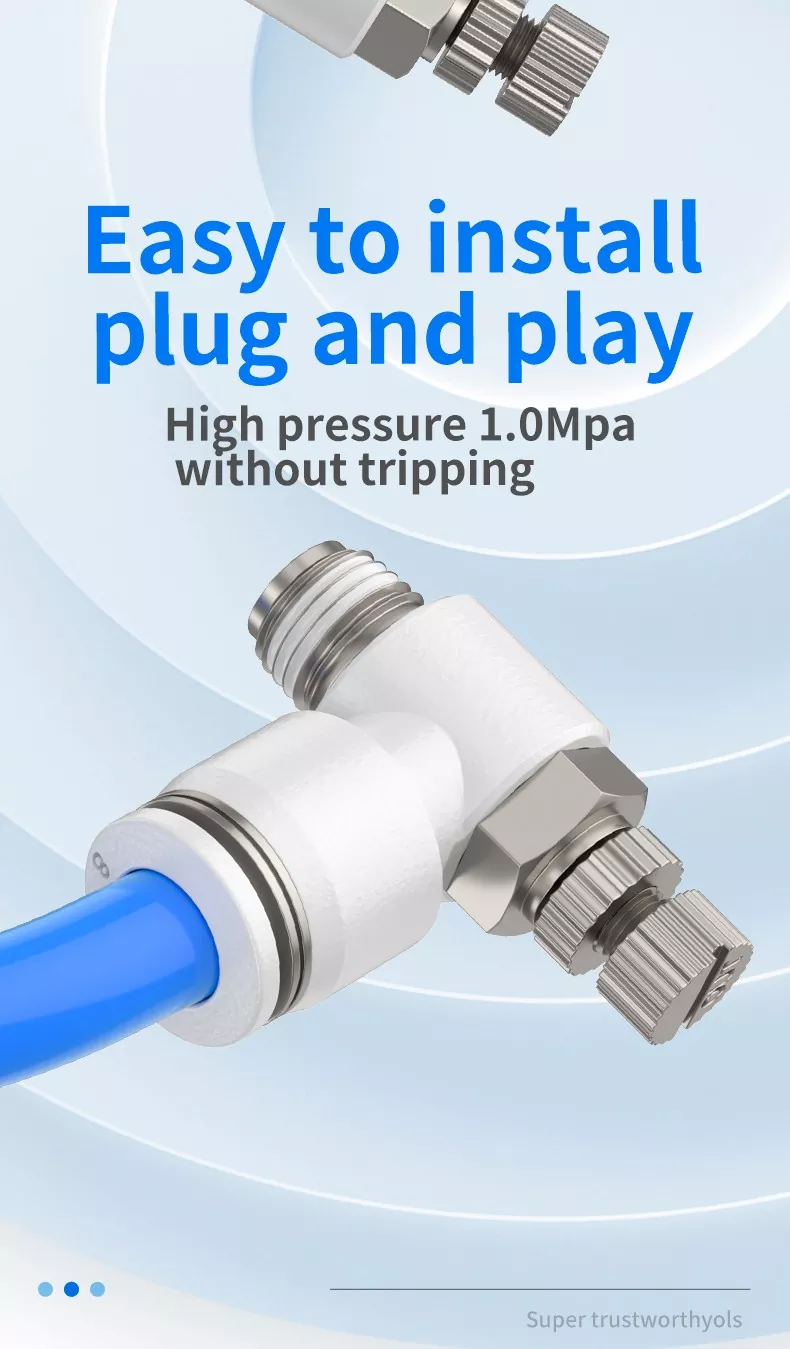

इनलेट- आणि एक्झॉस्ट-थ्रॉटलिंग दोन्ही प्रकारांमध्ये उपलब्ध, SL वाल्व्ह बचत करण्यासाठी थेट सिलिंडरवर माउंट केले जाऊ शकतात.फिटिंग्ज, पाइपिंग, आणि स्थापना वेळ. स्विव्हल डिझाइनमुळे लवचिक पाइपिंग ओरिएंटेशन शक्य होते आणि लॉकिंग मेकॅनिझमसह समायोजन व्हील उत्तम आणि स्थिर प्रवाह नियंत्रण सुनिश्चित करते.

अचूक ॲक्ट्युएटर गती नियमनासाठी डिझाइन केलेले उच्च-गुणवत्तेचे वायवीय गती नियंत्रक आहेत. साध्या पण विश्वासार्ह संरचनेसह, प्रत्येक झडप थ्रॉटल यंत्रणा आणि एक-मार्गी चेक वाल्व एकत्रित करते, ज्यामुळे मुक्त उलट प्रवाह सक्षम करताना नियंत्रित वायुप्रवाह एका दिशेने होऊ शकतो.
