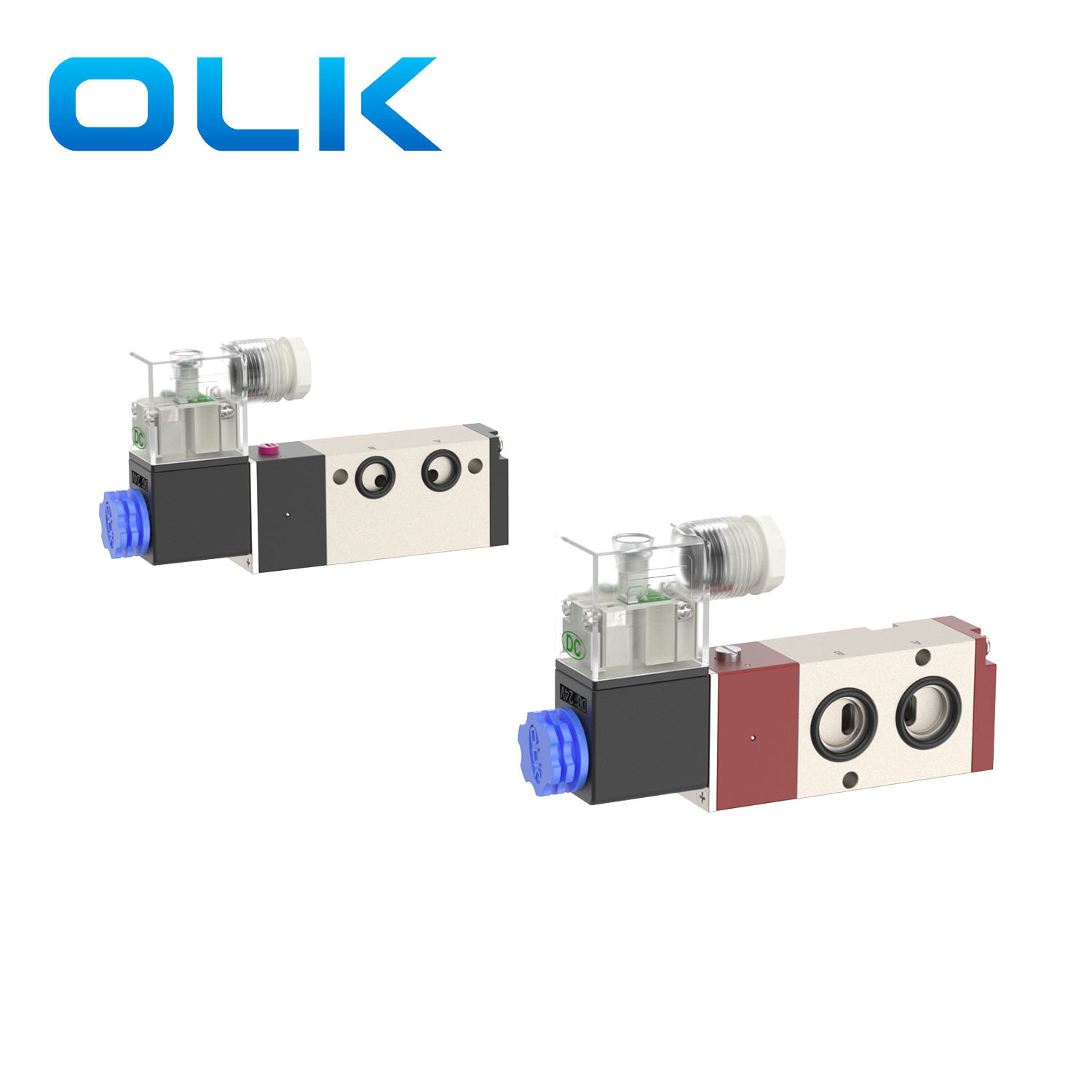

डायरेक्ट-सेल्सची दोन-स्थिती पाच-मार्ग सोलेनोइड डायरेक्शनल वाल्व्हची ओलीकाई (ओएलके) 4 मीटर मालिका पायलट-ऑपरेटेड कंट्रोलचा वापर करते, ज्यात डबल-अॅक्टिंग सिलेंडर्स नियंत्रित करण्यासाठी योग्य वेगवान प्रतिसाद गती आणि विश्वासार्ह ऑपरेशन आहे. कॉइल ईडी लोगोसह येते, ज्यामुळे विस्तारित कालावधीसाठी सतत ऊर्जा मिळते. डबल-हेड टू-पोझिशन सोलेनोइड वाल्व्हमध्ये मेमरी फंक्शन असते. पृष्ठभागाचे कडकपणा वाढविण्यासाठी जाड झडप शरीर कठोर ऑक्सिडेशन होते. वापरण्यापूर्वी, वाल्व्हच्या सामान्य ऑपरेशनवर परिणाम होऊ नये म्हणून ते अखंड आणि गळतीमुक्त आहेत याची खात्री करण्यासाठी वाल्व आणि पाइपलाइनची तपासणी करा.
4 एम नमूर सोलेनोइड डायरेक्शनल वाल्व 4 व्ही सॉलेनोइड वाल्व्हचा एक प्रकार आहे, 4 व्ही प्रमाणेच कार्यशील तत्त्व आहे. वेगवेगळ्या स्थापनेच्या आवश्यकतांच्या आधारे, 4 एम मालिका सोलेनोइड वाल्व्ह 5 वेने काही इंटरफेस आणि माउंटिंग होल परिमाण सुधारित केले आहेत. ओलेकाई (ओएलके) वायवीय कंपनी सानुकूलित सेवा प्रदान करून वेगवेगळ्या ग्राहकांच्या गरजा भागविण्यासाठी विविध वैशिष्ट्ये आणि मॉडेल्स ऑफर करते.

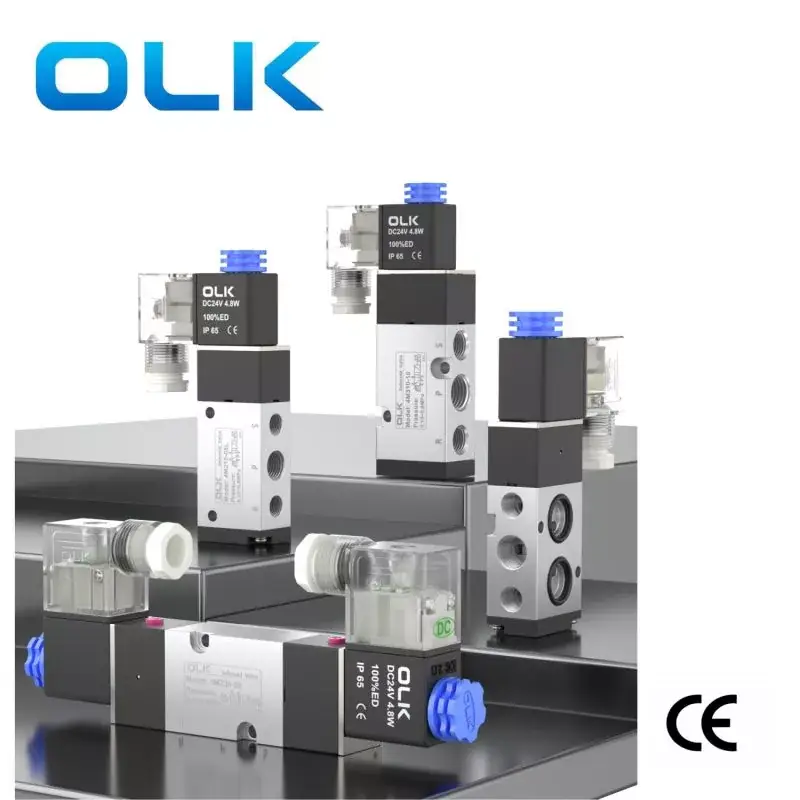

वेगवान प्रतिसाद गती 4 मी नमूर वाल्व 5 वे सीई प्रमाणपत्र उत्पादन वैशिष्ट्ये असलेले ओलेकाई
1. अंतर्गत पायलट-चालित रचना.
2. पिस्टन-प्रकार रचना, उत्कृष्ट सीलिंग आणि प्रतिसादात्मक प्रतिक्रिया अभिमान बाळगणे.

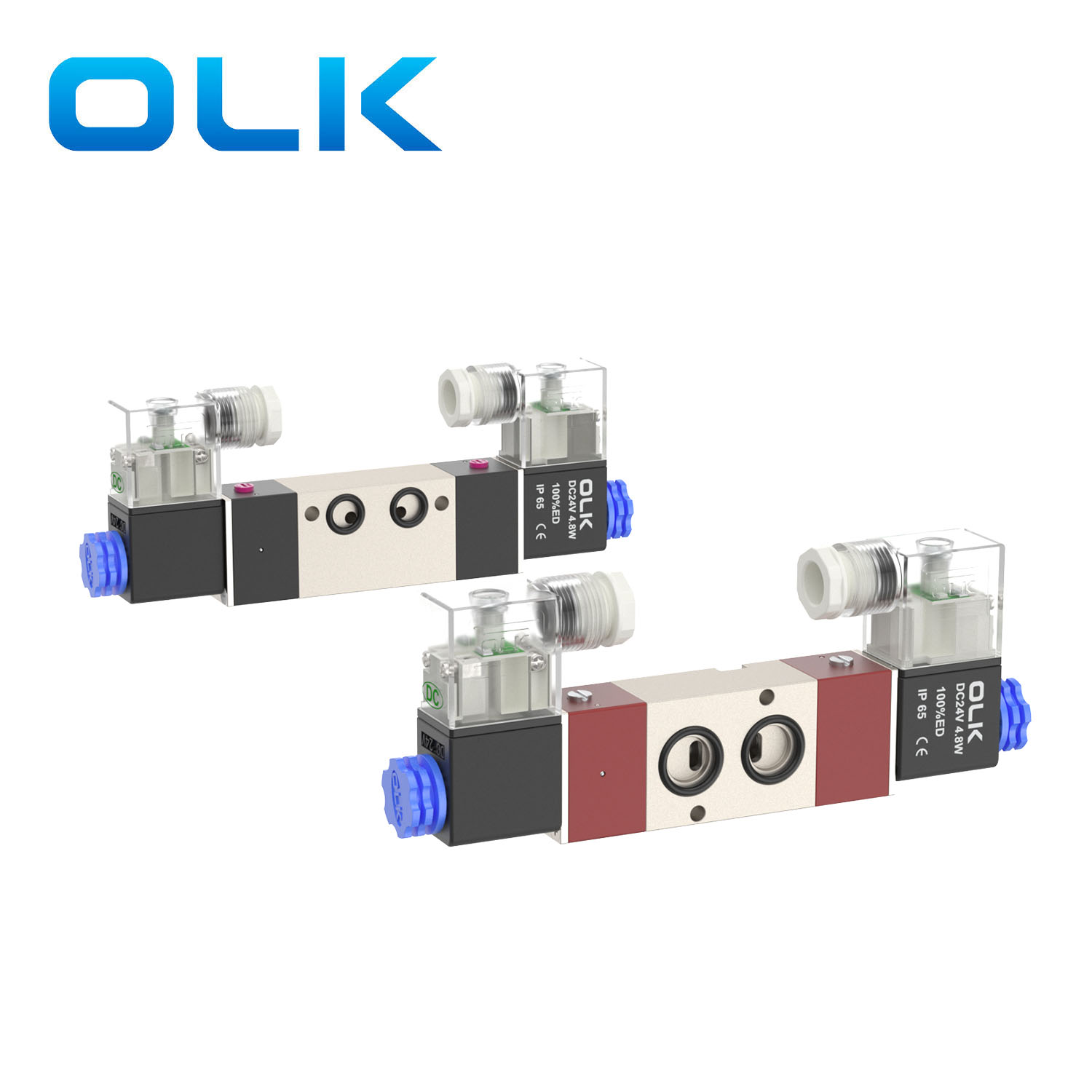

3. मेमरी फंक्शनसह डबल हेड 2-पोझिशन सोलेनोइड वाल्व.
4. अंतर्गत छिद्रांमध्ये विशेष तंत्रासह प्रक्रिया केली जाते, परिणामी कमीतकमी घर्षण प्रतिकार, कमी प्रारंभिक हवेचा दाब आणि विस्तारित आयुष्य.
5. वंगण आवश्यक नाही.
6. साइड प्लेट माउंटिंग, वाल्व अॅक्ट्यूएटरसह थेट कनेक्शन सक्षम करते.
7. सोयीस्कर स्थापना आणि डीबगिंगसाठी मॅन्युअल डिव्हाइससह सुसज्ज.
8. व्होल्टेज एसी 220 व्ही; एसी 24 व्ही, डीसी 24 व्ही; निवडीसाठी डीसी 12 व्ही.

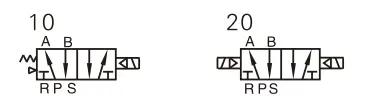

4 मी नमूर वाल्व्ह प्रतीक:
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
क्रिया |
पायलट प्रकार |
|
पदांची संख्या |
2 स्थिती 5 मार्ग |
|
वंगण |
अनावश्यक |
|
वर्किंग प्रेशर रेंज एमपीए (पीएसआय) |
0.15-0.8 (21 ~ 114) |
|
हमी दबाव प्रतिकार |
1.5 एमपीए (215psi) |
|
कार्यरत तापमान ° से |
-20-70 |
|
शरीर सामग्री |
अॅल्युमिनियम मिश्र धातु |
|
मानक व्होल्टेज |
एसी 220 व्ही, एसी 1110 व्ही, एसी 24 व्ही, डीसी 24 व्ही, डीसी 12 व्ही |
|
व्होल्टेज श्रेणी वापरा |
एसी: ± 15 ％ डीसी: ± 10 ％ |
|
वीज वापर |
एसी: 6 व्हीए डीसी: 4.8 डब्ल्यू |
|
संरक्षण पातळी |
आयपी 65 (डीआयएन 40050) |
|
उष्णता प्रतिकार ग्रेड |
वर्ग बी |
|
कनेक्शन प्रकार |
दिन सॉकेट प्रकार, आउटलेट प्रकार |
|
उत्तेजन वेळ |
0.05 सेकंद किंवा त्यापेक्षा कमी |
|
मॉडेल |
पोर्ट व्यास |
MAX operating frequency |
फ्लो क्रॉस-सेक्शनल एरिया एमएमए (सीव्ही मूल्य) |
|
4 मी 210-06 |
सेवन = जी 1/8 |
5 वेळा/सेकंद |
14.0 (0.78) |
|
4 मी 220-06 |
सेवन = जी 1/8 |
5 वेळा/सेकंद |
14.0 (0.78) |
|
4 मी 210-08 |
सेवन = जी 1/4 एक्झॉस्ट = जी 1/8 |
5 वेळा/सेकंद |
16.0 (0.89) |
|
4 मी 220-08 |
सेवन = जी 1/4 एक्झॉस्ट = जी 1/8 |
5 वेळा/सेकंद |
16.0 (0.89) |
|
4 एम 310-08 |
सेवन = जी 3/8 एक्झॉस्ट = जी 1/4 |
4/से |
25.0 (1.40) |
|
4 एम 320-08 |
सेवन = जी 3/8 एक्झॉस्ट = जी 1/4 |
4/से |
25.0 (1.40) |
|
4 एम 310-10 |
सेवन = जी 1/4 |
4/से |
30 (1.68) |
|
4 एम 320-10 |
सेवन = जी 1/4 |
4/से |
30 (1.68) |
या प्रकारचे 4 व्ही नामूर वाल्व किंवा 4 व्ही मालिका प्लेट वाल्व वाल्व्ह अॅक्ट्युएटर्स (जसे वायवीय अॅक्ट्युएटर्स) वर थेट स्थापित केले जाऊ शकते.
सामान्यत: वायवीय अॅक्ट्युएटर्स, विशेषत: फुलपाखरू वाल्व्ह आणि बॉल वाल्व्हचे उघडणे आणि बंद करणे नियंत्रित करण्यासाठी वापरले जाते.
प्रथम हे सुनिश्चित करा की वाल्व अॅक्ट्यूएटरमध्ये नामूर इंटरफेस आणि इन्स्टॉलेशन होल अंतर आहे. नंतर 4 मीटर नामूर सोलेनोइड वाल्व इनलेट आणि आउटलेट पोर्ट्स अॅक्ट्यूएटरसह संरेखित करा आणि स्थापना स्क्रू घट्ट करा.
एअर सिस्टम योग्य आहे याची खात्री करा. अंतिमत: फुलपाखरू वाल्व्हचे स्टीयरिंग फंक्शन योग्य आहे की नाही हे तपासण्यासाठी सोलेनोइड वाल्व्हचे मॅन्युअल ओव्हरराइड दाबा.
1. म्हणजे 4 व्ही “नमूर” वाल्व्ह？
त्याची स्थापना पृष्ठभाग, स्क्रू होल आकार आणि वायवीय इंटरफेस नमूरच्या मानकांचे पालन करतात.
2. वाल्व्ह अॅक्ट्युएटर आणि 4 व्ही नामूर वाल्व्हमध्ये काय फरक आहे?
4 व्ही नामूर सोलेनोइड वाल्व्ह कंट्रोल वाल्व्ह अॅक्ट्युएटर वर्किंग. व्हॅल्व्ह अॅक्ट्युएटर कंट्रोल फुलपाखरू वाल्व किंवा बॉल वाल्व कार्यरत.
3. अॅक्ट्यूएटरद्वारे नियंत्रित वाल्व कसे कार्य करते?
सिंगल अॅक्टिंग अॅक्ट्यूएटर: सोलेनोइड वाल्व्ह हवेशीर आहे, ज्यामुळे अॅक्ट्युएटर पिस्टनला हलविण्यासाठी ढकलले जाते आणि अंतर्गत वसंत स्वयंचलितपणे रीसेट होते.
डबल अॅक्टिंग u क्ट्यूएटर: सोलेनोइड वाल्व दोन एअर पोर्ट नियंत्रित करते आणि अॅक्ट्यूएटर फुलपाखरू वाल्व्हचे ओपनिंग आणि बंद करण्यासाठी पिस्टनला पुढे किंवा मागे ढकलते
4. वायवीय अॅक्ट्युएटर वाल्व म्हणजे काय?
वायवीय अॅक्ट्युएटर वाल्व्ह एक नियंत्रण वाल्व आहे जो संकुचित हवेने चालविला जातो, जो पाइपलाइनमध्ये द्रव प्रवाह उघडण्यासाठी, बंद करण्यासाठी किंवा नियमित करण्यासाठी वापरला जातो.
5. अॅक्ट्युएटर्सचे तीन प्रकार काय आहेत?
वायवीय अॅक्ट्यूएटर, इलेक्ट्रिक अॅक्ट्युएटर, हायड्रॉलिक अॅक्ट्यूएटर
