व्हीएफ 5000 सोलेनोइड वाल्व्ह 5/2 वे, 5/3 मार्ग थेट पाइपिंग प्रकार आहे. स्पूल बोर हे घर्षण कमी करण्यासाठी, प्रारंभिक दबाव कमी करण्यासाठी आणि सेवा आयुष्य वाढविण्यासाठी विशेषतः मशीन केले जाते. मोठ्या पोर्ट आकारासह, वाल्व उच्च एअरफ्लो वितरीत करते, जे एकाधिक अ‍ॅक्ट्युएटर्स किंवा मध्यम-ते-मोठ्या सिलेंडर्स ऑपरेट करण्यासाठी आदर्श बनवते. व्हीएफ 5000 मालिका पोर्ट आकार 3/8 आहे.
त्याची मॉड्यूलर स्ट्रक्चर मॅनिफोल्ड इन्स्टॉलेशनला समर्थन देते, केंद्रीकृत हवा पुरवठा सक्षम करते आणि पाइपिंग सुलभ करते. उच्च-प्रवाह वायवीय अनुप्रयोगांसाठी डिझाइन केलेले, डीएस/व्हीएफ 3000 आणि 5000 मालिका सोलेनोइड वाल्व्ह सामान्यत: औद्योगिक यंत्रसामग्री आणि स्वयंचलित उत्पादन ओळींमध्ये लागू केले जातात.
· उच्च प्रवाह
· पाइपिंग / मॉड्यूलर / स्पेस-सेव्हिंग
· औद्योगिक-ग्रेड टिकाऊपणा
|
ऑर्डर कोड |
||||||
|
व्हीएफ 5 |
130 |
_ |
4 |
G |
B |
02 |
|
मॉडेल |
झडप प्रकार |
|
व्होल्टेज |
लाइन प्रकार |
मनुल |
पोर्ट आकार |
|
व्हीएफ 5000 सोलेनोइड वाल्व |

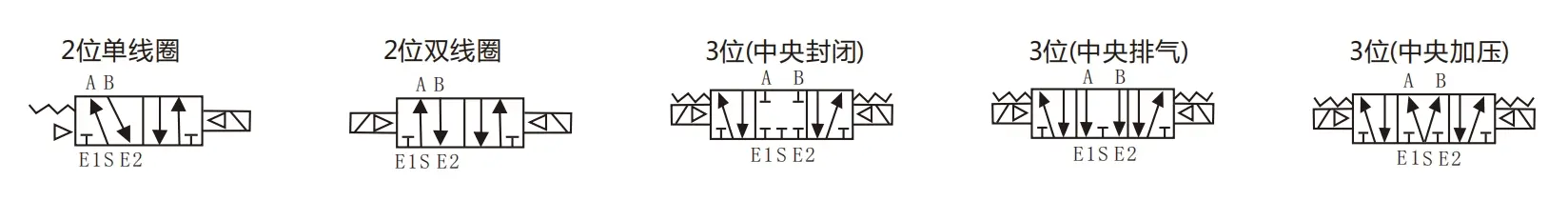

130: एकल सोलेनोइड 5/2 मार्ग |
|
3: 110vac |
जी: लाइन प्रकार |
|
02: पीटी 3/8 |
|
|
230: डबल सोलेनोइड व्हीएलएव्ही 5/2 मार्ग |
|
4: 220vac |
डी: दिन प्रकार |
|
|
|
|
330 सी: डबल सोलेनोइड vlave5/3 वे बंद केंद्र |
|
5: 24 व्हीडीसी |
डीझेड: प्रकाशासह डीझेड |
|
|
|
|
430E: डबल सोलेनोइड vlave5/3 वे एक्झॉस्ट सेंटर |
|
6: 12 व्हीडीसी |
|
|
|
|
|
530 पी: डबल सोलेनोइड वाल्व 5/3 वे प्रेशर सेंटर |
|
|
|
|
|
|
सामान्य वैशिष्ट्ये |
|
|
कार्यरत माध्यम |
हवा |
|
वॉकिंग तापमान |
0-50 ℃ |
|
वंगण |
गरज नाही |
|
मॅन्युअल ओव्हरराइड |
स्क्रूड्रिव्हर-लॉकिंग प्रकार |
|
शॉक/कंपन प्रतिकार |
30 ग्रॅम/5 जी (8.3--2000 हर्ट्ज) |
|
संलग्न |
डस्टप्रूफ |
|
मॉडेल |
स्थिती |
कॉइल |
केजीएफ/सेमी (एमपीए) |
प्रतिसाद वेळ (एमएस) |
कमाल. ऑपरेटिंग वारंवारता |
पोर्ट आकार |
प्रभावी क्रॉस-सेक्शनल एरेममी (सीव्ही) |
केजीएफ |
|

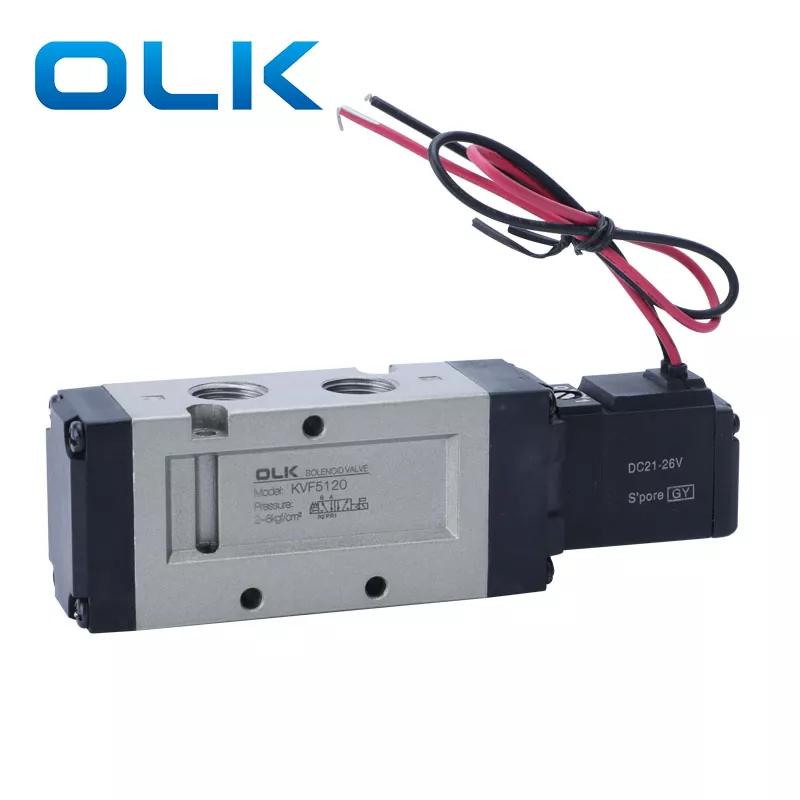

Vf5120- □ △ बी -02 |
2 स्थिती |
एकल क्रिया |
1.5 ～ 9 (0.15 ～ 0.8) |
≤30 एमएस |
5 |
पीटी 3/8 |
45 (2.5) |
0.38 |
|

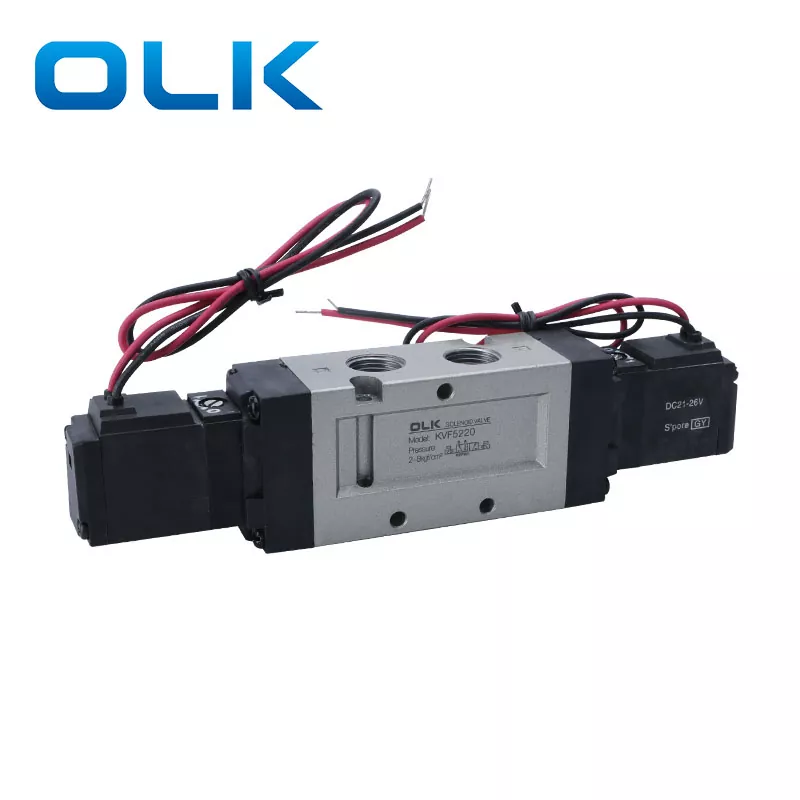

Vf5220- □ △ बी -02 |
2 स्थिती |
दुहेरी क्रिया |
1 ~ 9 (0.1 ~ 0.9) |
≤30 एमएस |
5 |
पीटी 3/8 |
45 (2.5) |
0.45 |
|
Vf5320- □ △ बी -02 |
3 स्थिती |
डबल सोलेनोइड vlave5/3 वे बंद केंद्र |
1 ~ 9 (0.1 ~ 0.9) |
≤50 एमएस |
3 |
पीटी 3/8 |
36 (2) |
0.53 |
|

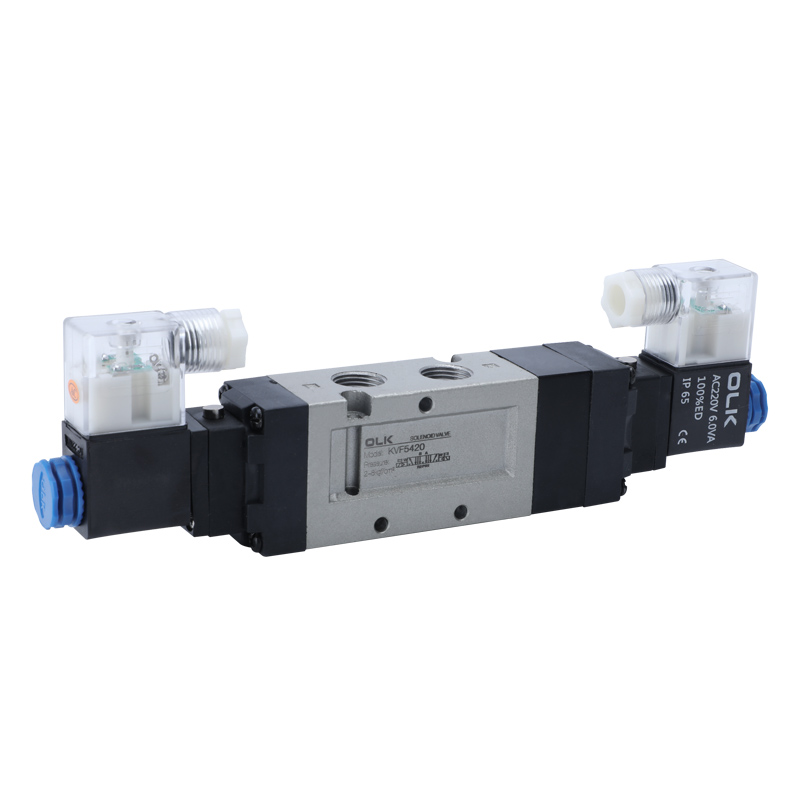

Vf5420- □ △ बी -02 |
3 स्थिती |
डबल सोलेनोइड vlave5/3 वे एक्झॉस्ट सेंटर |
1 ~ 9 (0.1 ~ 0.9) |
≤50 एमएस |
3 |
पीटी 3/8 |
41.4 (2.3) |
0.53 |
|

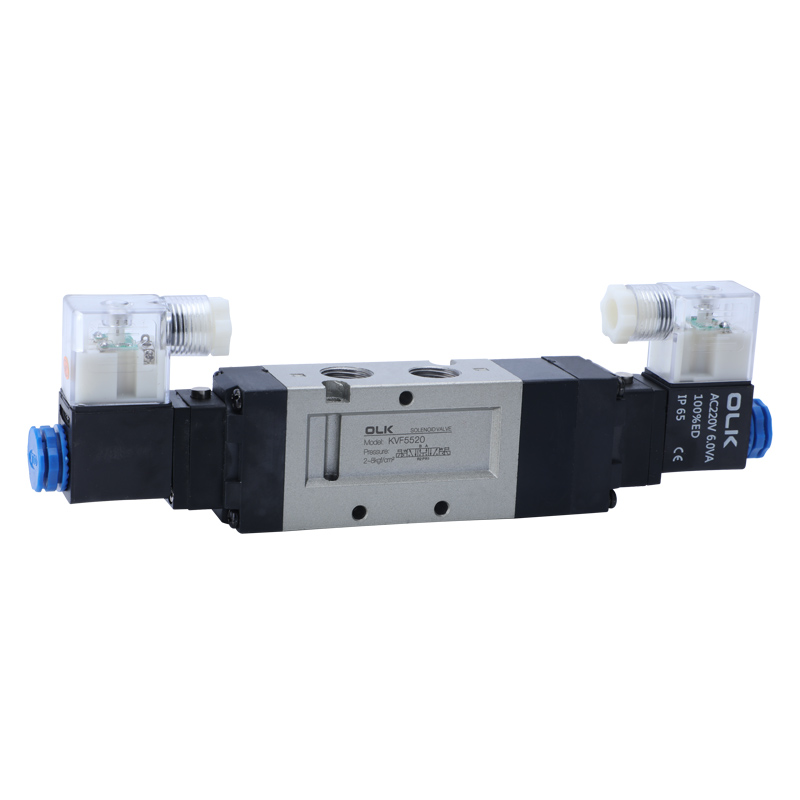

Vf5520- □ △ बी -02 |
3 स्थिती |
डबल सोलेनोइड वाल्व 5/3 वे प्रेशर सेंटर |
1 ~ 9 (0.1 ~ 0.9) |
≤50 एमएस |
3 |
पीटी 3/8 |
36 (2) |
0.53 |
डीएस 3000/व्हीएफ 3000 कोणते मॉडेल बदलू शकते?
डीएस 3000 कोरियामध्ये टीपीसीला समान फंक्शनसह पुनर्स्थित करू शकते आणि व्हीएफ 3000 जपानमधील एसएमसीची जागा त्याच फंक्शनसह बदलू शकते
डीएस 5000/व्हीएफ 5000 सोलेनोइड वाल्व्ह 5 मार्गाचा नोजल व्यास काय आहे?
डीएस 5000/व्हीएफ 5000 थ्रेड बोअर पीटी 3/8 आहे
