सर्वसाधारणपणे,पु ट्यूबगॅस वाहतुकीसाठी एअर कंप्रेसरवर स्थापित केले जातात. कार्यात्मकदृष्ट्या, ते पाणी आणि इतर द्रवपदार्थांची वाहतूक देखील करू शकते, परंतु PU पाईप्सचा गंज प्रतिकार विशेषतः मजबूत नाही.
उपलब्ध उपकरणे: वायवीय उपकरणे, एअर कंप्रेसर, वायवीय साधने, एअर पंप, एअर सिलेंडर, कटिंग मशीन, फवारणी उपकरणे, वेल्डिंग उपकरणे, औद्योगिक रोबोट, पॅकेजिंग मशीन, पर्यावरण नियंत्रण उपकरणे, ह्युमिडिफायर, धूळ काढण्याची उपकरणे, वायुवीजन प्रणाली, स्प्रे प्रणाली, कूलिंग उपकरणे. प्रयोगशाळा आणि वैद्यकीय उपकरणे: प्रयोगशाळा उपकरणे, विश्लेषक, वैद्यकीय वायू उपकरणे, हवेचे सॅम्पलर. वाहने आणि यंत्रसामग्री: ऑटोमोटिव्ह मेंटेनन्स इक्विपमेंट, न्यूमॅटिक सस्पेंशन सिस्टम, कृषी यंत्रे ऑटोमेशन उत्पादन उपकरणे: असेंबली लाइन्स, कन्व्हेयर सिस्टम्स, टेस्टिंग इक्विपमेंट इतर उपकरणे: बेव्हरेज फिलिंग मशीन, फूड प्रोसेसिंग इक्विपमेंट, बलून सँडब्लास्टिंग इक्विपमेंट्स.
ऑटोमेशन उपकरणांमध्ये PU एअर नळी मोठ्या प्रमाणावर वापरली जाते.
| PU (पॉलीयुरेथेन पाईप) | PA (नायलॉन ट्यूब) | पीई (पॉलिथिलीन पाईप) | रबर ट्यूब | ब्रेडेड प्रबलित रबरी नळी | अल्ट्रा लवचिक ट्यूबिंग | पु फ्लॅट रबरी नळी | |
| वैशिष्ट्ये: | सर्वात सामान्यतः वापरलेली हवा नळी, अत्यंत लवचिक चांगली, गुळगुळीत पृष्ठभाग, कमी अंतर्गत प्रतिकार. | उच्च कडकपणा, चांगली कडकपणा, आकार राखण्यास सक्षम | मऊ साहित्य, अर्ध पारदर्शक, कमी किंमत. | नैसर्गिक किंवा सिंथेटिक रबरपासून बनवलेले आणि वेणीच्या थराने मजबुत केले | पॉलिस्टर, अरामिड फायबर किंवा स्टेनलेस स्टील वायरच्या बाह्य वेणीच्या मजबुतीकरण थरासह PU किंवा नायलॉन टयूबिंग, सुधारित दबाव प्रतिरोध आणि यांत्रिक शक्ती प्रदान करते. | विशेष सामग्री आणि प्रक्रियांचा वापर करून, लवचिकता सामान्य PU पाईप्सपेक्षा जास्त आहे | पाईप बॉडी सपाट आहे, आणि अनेक पाइपलाइन समांतर समाकलित केल्या जाऊ शकतात. |
| फायदा | चांगली लवचिकता, पोशाख प्रतिरोध, टॉर्शन प्रतिरोध, हलके, कॉइल आणि स्थापित करणे सोपे | उच्च दाब प्रतिरोध, उच्च तापमान प्रतिकार (110 ° से पर्यंत), उत्कृष्ट तेल आणि रासायनिक प्रतिकार, आणि सहजपणे ऑक्सिडाइज्ड नाही | स्वस्त किंमत, चांगला कमी-तापमान प्रतिरोध, आणि गंज प्रतिकार (ऍसिड, अल्कली). | उत्कृष्ट लवचिकता, कंपन शोषून घेते आणि मजबूत हवामान प्रतिरोधक आहे. | अत्यंत उच्च दाबाचा प्रतिकार (सामान्य पाईप्सपेक्षा कित्येक पटीने जास्त), अँटी एक्सपेन्शन आणि चांगली नाडी कार्यक्षमता | अत्यंत मऊ, अगदी लहान झुकण्याच्या त्रिज्यासह, वारंवार वाकणारा थकवा सहन करण्यास प्रतिरोधक आणि गाठ तोडण्यास सोपे नाही. | जागेची बचत, नीटनेटके आणि सुंदर, अनेक हवाई स्रोत व्यवस्थापित करणे सोपे आणि अडकणे टाळणे. |
| गैरसोय | उच्च तापमान प्रतिरोधक कामगिरी सरासरी असते (सामान्यतः -10 ° C~+60 ° C), आणि तेल आणि रासायनिक प्रतिकार नायलॉन पाईप्सइतके चांगले नसते. | खराब लवचिकता, कमी तापमानात सहज ठिसूळ, आणि वाकलेल्या स्थापनेसाठी मोठ्या जागेची आवश्यकता असते. | खराब दाब प्रतिकार, उच्च तापमानास प्रतिरोधक नाही, वृद्धत्वास प्रवण, आणि कमकुवत पोशाख प्रतिकार. | अत्यंत अवजड, उच्च आतील भिंतीचा प्रतिकार आणि सहज वृद्धत्वासह, प्लास्टिक पाईप्सने हळूहळू आधुनिक वायवीय प्रणाली बदलल्या आहेत. | लवचिकता कमी होते, झुकण्याची त्रिज्या वाढते आणि किंमत अधिक महाग होते. | किंमत सामान्यतः जास्त असते आणि दबाव प्रतिरोधक समान तपशीलाच्या सामान्य पाईप्सपेक्षा किंचित कमी असू शकते. | वाकण्याची दिशा मर्यादित आहे (फक्त सपाट दिशेने वाकणे शक्य आहे), आणि किंमत तुलनेने जास्त आहे |
| ठराविक अनुप्रयोग: | सर्वात मजबूत सार्वत्रिकता, बहुसंख्य वायवीय उपकरणे जोडण्यासाठी योग्य, विशेषत: अशा परिस्थितीत ज्यांना वारंवार हालचाल आणि वाकणे आवश्यक असते, जसे की रोबोटिक शस्त्रे आणि मोबाइल उपकरणे | स्थिर स्थापना, जेथे तेल आणि तापमान प्रतिकार आवश्यक आहे, जसे की मशीन टूल्सजवळील पाइपलाइन, ऑटोमोटिव्ह उत्पादन आणि उच्च-तापमान उपकरणे. | कमी-दाब, तात्पुरत्या गॅस मार्ग कनेक्शनसाठी किंवा पाणी आणि कृषी सिंचन यांसारख्या गंभीर नसलेल्या क्षेत्रांसाठी योग्य. मुख्य सर्किट्ससाठी वायवीय सर्किट्समध्ये कमी वापरले जाते. | मुख्यतः जड उपकरणे, बांधकाम यंत्रसामग्री आणि प्रसंगी ज्यांना उत्तम लवचिकता आणि कंपन प्रतिरोधकता आवश्यक असते यासाठी वापरले जाते. | उच्च-दाब वायवीय प्रणाली, एअर कंप्रेसर आउटलेट्स, लांब-अंतराच्या मुख्य गॅस पुरवठा पाइपलाइन आणि दबाव डाळी वारंवार व्युत्पन्न केल्या जातात अशा परिस्थितीत वापरले जाते. | रोबोट बॉडीच्या आत ड्रॅग चेन (टँक चेन), जी उच्च-फ्रिक्वेंसी रेसिप्रोकेटिंग मोशनमधून जाते आणि उपकरणे ज्यांना अत्यंत उच्च लवचिकता आवश्यक असते. | वर्कस्टेशन्सपासून केंद्रीकृत पाइपिंग, वाल्व्ह आयलंड्स ते ॲक्ट्युएटर्स यासारख्या अनेक अंमलबजावणी घटकांसह डिव्हाइसेससाठी गॅस मार्गाचा सारांश. |
पॉलीयुरेथेन ट्यूब (PU) ट्यूब चार रंगात येते: निळा, पारदर्शक, लाल आणि निळा. वायवीय उपकरणांमध्ये कार्यरत ट्यूब वेगळे करणे आणि कनेक्ट करणे आमच्यासाठी सोयीचे आहे. विशेषतः, हे प्रत्येक कंपनीच्या मानक वैशिष्ट्यांवर अवलंबून असते. उदाहरणार्थ, काही कंपन्यांना व्हॅक्यूमसाठी पारदर्शक नळ्या, एअर इनलेटसाठी निळ्या नळ्या आणि एअर आउटलेटसाठी केशरी नळ्या आवश्यक असतात, ज्यामुळे विविध पाइपलाइन वेगळे करता येतात आणि एअर सर्किट मेंटेनन्स दरम्यान जलद समस्यानिवारण आणि पोझिशनिंग सुलभ होते.

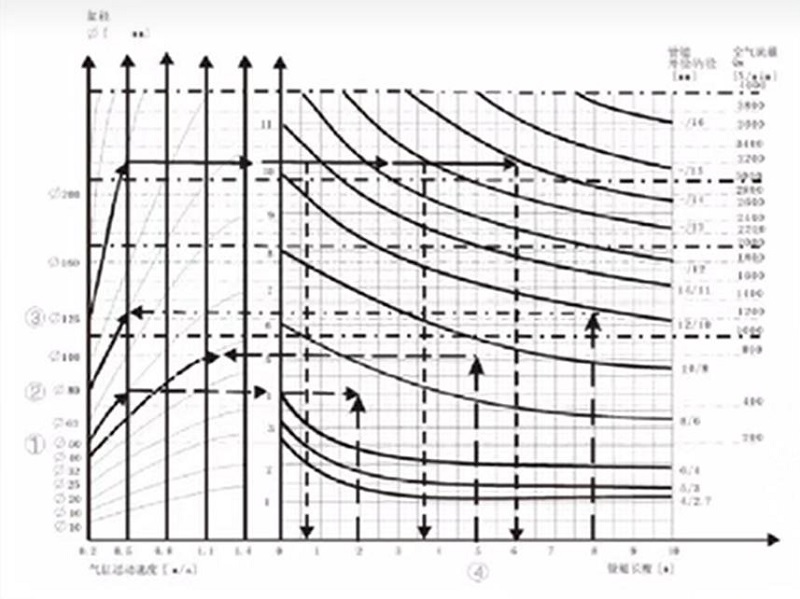

प्रथम, आम्हाला माहित आहे की पीयू एअर नळीचा आकार प्रवाह दर निर्धारित करू शकतो. वायवीय नलिका जितकी मोठी असेल तितकी प्रवाह क्षमता अधिक मजबूत होईल, ज्यामुळे हवा सिलेंडरच्या ऑपरेटिंग गतीवर परिणाम होतो.
काटेकोरपणे सांगायचे तर, निवड करताना, आम्हाला मोजणीसाठी स्ट्रोक, प्रति मिनिट धावांची संख्या, सिलेंडरचा व्यास इत्यादी पॅरामीटर्स समाविष्ट करणे आवश्यक आहे. तथापि, संबंधित अनुभवाच्या आधारे, एअर लाइन टयूबिंगच्या संबंधित वैशिष्ट्यांसह सिलेंडरच्या भिन्न वैशिष्ट्यांची शिफारस केली जाते.
| एअर सिलेंडर बोर आकार (मिमी) | ट्यूब आकार (मिमी) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ१२ |
1. वाल्व ऑपरेशनसाठी मुख्य पाइपलाइन थोड्या मोठ्या पाईप्सची निवड करू शकते (ज्यामुळे कोणतेही अतिरिक्त हवेचा वापर होणार नाही, त्यामुळे ऑपरेशन दरम्यान कोणतेही अतिरिक्त खर्च येणार नाहीत).
2. तथापि, वाल्व आणि सिलेंडरमधील पाईप खालील तत्त्वांनुसार ऑप्टिमाइझ केले जावे: जर पाईपचा व्यास खूप लहान असेल, तर ते थ्रोटल होईल, त्यामुळे सिलेंडरचा वेग मर्यादित होईल; तथापि, जास्त पाईप व्यासामुळे स्तब्धता येऊ शकते, त्यामुळे हवेचा वापर आणि भरण्याची वेळ वाढते.
3. बेंडिंग त्रिज्या विचारात घेणे आवश्यक आहे, आणि ड्रॅग चेन वापरताना बेंडिंग त्रिज्या तपासणे फार महत्वाचे आहे.
PU ट्यूबिंगमध्ये खोलीच्या तपमानावर साधारणतः 10 kg/cm² चा कार्यरत दबाव असतो, जरी हे आकार आणि मॉडेलवर अवलंबून बदलू शकते. उच्च-दाब अनुप्रयोगांसाठी, प्रबलित PU ब्रेडेड टयूबिंग एक चांगली निवड आहे. हे तीन-स्तरीय डिझाइनसह बांधले गेले आहे-बाहेरील PU, मध्यम पॉलिस्टर ब्रेडेड मजबुतीकरण आणि आतील PU—वर्धित दाब प्रतिरोधकता आणि टिकाऊपणा प्रदान करते. याव्यतिरिक्त, या प्रकारचे पीयू ट्यूबिंग हवा आणि पाणी हस्तांतरणासाठी योग्य आहे.
निवड तत्त्व: बर्स्ट प्रेशर ≥ 3 × कामाचा दाब
PU ट्यूबिंगची लवचिकता इन्स्टॉलेशन स्पेस आणि उपकरणांच्या हालचालीमध्ये महत्त्वपूर्ण भूमिका बजावते, विशेषत: जेव्हा 6mm आणि 8mm PU ट्यूबिंग सारख्या विविध आकारांचा वापर केला जातो. 6mm PU ट्यूब सारखे लहान व्यास घट्ट वाकणे त्रिज्या देतात, ज्यामुळे ते कॉम्पॅक्ट इंस्टॉलेशन्स जसे की कंट्रोल पॅनेल किंवा लहान ऑटोमेशन सिस्टम्ससाठी आदर्श बनतात जेथे जागा मर्यादित आहे. याउलट, 8mm PU ट्यूबिंग उच्च वायुप्रवाह क्षमता प्रदान करते आणि सामान्यतः वायवीय साधने किंवा मोठ्या यंत्रसामग्री सारख्या अनुप्रयोगांमध्ये वापरली जाते, जेथे लवचिकता आणि प्रवाह कार्यक्षमता दोन्ही आवश्यक असतात. रोबोटिक आर्म्स किंवा पॅकेजिंग मशीन यासारख्या डायनॅमिक सिस्टीममध्ये, उच्च-गुणवत्तेचे पॉलीयुरेथेन टयूबिंग सुरळीत हालचाल न करता, कार्यक्षमता सुधारते आणि सेवा आयुष्य वाढवते याची खात्री देते. योग्य आकार निवडल्याने सिस्टीम कार्यप्रदर्शन आणि प्रतिष्ठापन कार्यक्षमतेवर थेट परिणाम होतो.
मऊ, वाकण्यास प्रतिरोधक, वाकल्यानंतर त्वरीत रिबाऊंड करण्यास सक्षम, वाकताना अडथळे येण्याची शक्यता कमी, ऑटोमेशन सिस्टमसाठी विशेष, जॅमिंगशिवाय उपकरणे मार्ग
PU पाईप्सची कठोरता सामान्यतः 60A आणि 95A दरम्यान असते, सामग्री सूत्र आणि अनुप्रयोगावर अवलंबून असते. 60Aपु ट्यूबमऊ आणि वाकणे सोपे आहे, वारंवार हालचाल आवश्यक असलेल्या दृश्यांसाठी योग्य आहे; 95A PU ट्यूब कठोर आणि उच्च दाब किंवा दीर्घकालीन स्थिरीकरण आवश्यक असलेल्या परिस्थितींसाठी योग्य आहे. निवडताना, वास्तविक गरजांनुसार लवचिकता आणि कडकपणा संतुलित करणे आवश्यक आहे.
①. सामग्रीचे गुणोत्तर: पॉलीयुरेथेनमधील मऊ आणि कठोर विभागांचे प्रमाण थेट कडकपणावर परिणाम करते आणि गुणोत्तर समायोजित केल्याने पाईपची वैशिष्ट्ये बदलू शकतात.
②. ॲडिटीव्ह: काही फिलर किंवा प्लास्टिसायझर्स जोडल्याने कडकपणामध्ये लक्षणीय बदल होऊ शकतो, जसे की सिलिका जोडणे, ज्यामुळे कडकपणा वाढू शकतो.
③. उत्पादन प्रक्रिया: प्रक्रिया मापदंड जसे की एक्सट्रूजन तापमान आणि कूलिंग रेट देखील अंतिम कडकपणावर सूक्ष्म प्रभाव टाकू शकतात.
· डायनॅमिक ऍप्लिकेशन: वारंवार वाकण्याच्या परिस्थितीत (जसे की यांत्रिक आर्म गॅस सप्लाय), थकवा क्रॅकिंग टाळण्यासाठी 60A ते 75A पर्यंतच्या नळी निवडण्याची शिफारस केली जाते.
·उच्च दाबाचे वातावरण: संकुचित शक्ती सुनिश्चित करण्यासाठी उच्च-दाब द्रवपदार्थांची वाहतूक करताना 85A किंवा त्यावरील हार्ड पाईप्स वापरण्याची शिफारस केली जाते.
प्रतिकार आवश्यकता परिधान करा: ज्या परिस्थितीत जमिनीवर खेचणे किंवा घर्षण आहे अशा परिस्थितीत, 80A च्या आसपास संतुलित कडकपणा अधिक आदर्श आहे.
①. कडकपणा तपासा आणि 85-95A ओळखा. उन्हाळ्यात, 98A ची कडकपणा उच्च तापमानात सहजपणे मऊ होत नाही; 95A हिवाळ्यात कडकपणा, थंड हिवाळ्यात सहज कडक होत नाही. खूप मऊ राग येणे सोपे आहे; खूप कठीण आणि क्रॅक होण्याची शक्यता असते
②. कोणत्याही बुडबुड्याशिवाय ट्यूबची भिंत समान रीतीने चिमटा. चिमटे काढताना पोकळ किंवा अवतल केस असल्यास ते दोषपूर्ण मानले जाते
③. लवचिकता तपासा. 90 अंश वाकल्यानंतर, ते सेकंदात परत येईल. जर रिबाउंड मंद असेल आणि क्रिझ शिल्लक असतील तर ते वापरू नयेत
④ आतील व्यास तपासा आणि उपकरणाच्या दाबानुसार संबंधित वैशिष्ट्ये निवडा. जर आतील व्यास योग्य नसेल, तर त्याचा शक्तीवर परिणाम होईल
कंप्रेसरमधून दाबलेली हवा उच्च-तापमान असते. अल्पकालीन वापर ठीक आहे, परंतु दीर्घकालीन वापरामुळे ट्यूब सूज किंवा फुटू शकते. एअर टँक, कूलर आणि एअर फिल्टरसह वापरण्याची शिफारस केली जाते.
कार्यशाळांमध्ये, PU ट्यूब वारंवार गुंडाळल्या जातात, ड्रॅग केल्या जातात आणि संक्षारक द्रवांशी संपर्क साधू शकतात. हे घटक ट्यूबच्या पृष्ठभागाला हानी पोहोचवू शकतात, वृद्धत्व वाढवू शकतात आणि सेवा आयुष्य कमी करू शकतात. नळ्या वेळेवर बदला किंवा OLK उच्च दाब ब्रेडेड PU ट्यूब वापरा.
स्प्रे पेंटिंगमध्ये उच्च तापमान, संक्षारक पेंट आणि दबावाखाली ट्यूब खेचणे यांचा समावेश होतो, ज्यामुळे फुटू शकते. ट्यूब प्रेशर-तापमान चार्टचे अनुसरण करा, दाब सुरक्षित मर्यादेत ठेवा आणि OLK उच्च-दाब ब्रेडेड वापरण्याचा विचार करापु ट्यूब.
सामान्य सरळ कनेक्शन, वाकणे आणि टीज सर्व कनेक्ट केले जाऊ शकतात
होय, वायवीय नळीचा रंग आणि त्यावरील खुणा कस्टमाइझ करता येतात
