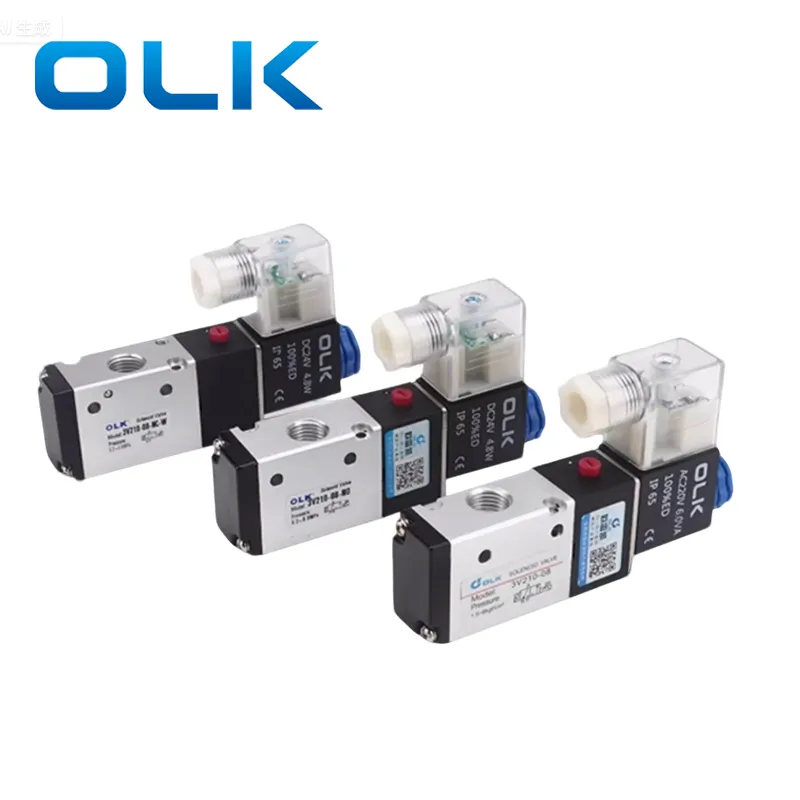

3 व्ही/4 व्ही बाह्य पायलट सोलेनोइड वाल्व्हचे वैशिष्ट्य म्हणजे 3 व्ही/4 व्ही सोलेनोइड वाल्व्ह बॉडी स्ट्रक्चर जटिल आहे, ज्यास वाल्व्ह बॉडीमध्ये स्वतंत्र बाह्य नियंत्रण हवेचा स्त्रोत आवश्यक आहे. वायवीय नियंत्रणाची स्थिती वेगवेगळ्या ब्रँडमध्ये बदलते, काही पायलट हेडवर असतात. ओएलकेने वाल्व्ह बॉडीच्या पी-पोर्टवर एअर इनलेट वैशिष्ट्यीकृत केले आहे, जे स्पूलच्या अभिनयासाठी बाह्यरित्या बंदरात जोडलेले आहे. हे डिझाइन अत्यंत कमी दाबाने किंवा अगदी व्हॅक्यूम अटींमध्ये ऑपरेशनची परवानगी देते, ज्यामुळे अस्थिर हवा पुरवठा, व्हॅक्यूम वातावरण किंवा अतिरिक्त नियंत्रण स्त्रोत आवश्यक असलेल्या कमी-दाब प्रणालीसाठी उपयुक्त ठरेल-जसे की व्हॅक्यूम उपकरणे, कमी-दाब वायवीय सिलेंडर्स किंवा स्फोटक वातावरण.
3 व्ही बाह्य पायलट सोलेनोइड वाल्व्हसाठी, बाह्य पायलट इनलेट पोर्ट्स वाल्व्ह बॉडीवरील त्यांच्या स्थानांवर आधारित फ्रंट पायलट आणि मागील पायलटमध्ये वर्गीकृत केले जातात. मागील पायलटिंगचा फायदा असा आहे की तो सोलेनोइड कॉइलला जास्त प्रमाणात घट्ट नकार देऊन अधिक जागा आणि स्वच्छ देखावा देते.
वैशिष्ट्य: व्हॅक्यूम किंवा लो-प्रेशर सिस्टममध्ये अतिरिक्त नियंत्रण हवेचा स्त्रोत आवश्यक आहे.
टीप:
पायलट पोर्ट सकारात्मक दबाव हवेच्या स्त्रोताशी जोडलेला असणे आवश्यक आहे!
इनलेट नियंत्रणासाठी नकारात्मक दाबांशी जोडले जाऊ शकते.
दिशा स्विच करण्यासाठी हवाई पुरवठा आवश्यक आहे.
|
आयटम |
बाह्य पायलट पोर्ट |
आयटम |
बाह्य पायलट पोर्ट |
|
3 व्ही 1010-एम 5/06 |
एम 5 |
4v110-m5/06 |
एम 5 |
|
3v120-06/08 |
4v120-m5/06 |
||
|
3v210-06/08 |
4v130/M5/06 |
||
|
3 व्ही 220-06/08 |
4v210-06/08 |
||
|
3v310-08/10 |
4v220-06/08 |
||
|
3v320-08/10 |
4v230-06/08 |
||
|
3 व्ही 410-15 |
जी 1/8
|
4v310-08/10 |
|
|
3 व्ही 420-15 |
4v320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
जी 1/8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
बाह्य पायलट वि अंतर्गत पायलट सोलेनोइड वाल्व्ह: फरक आणि अनुप्रयोग परिदृश्य |
|||
|
आयटम |
अंतर्गत पायलट |
बाह्य पायलट |
|
|
हवा स्रोत |
पायलट एअर स्रोत म्हणून वाल्वचे स्वतःचे पी पोर्ट (इनलेट) वापरते |
बाह्य बंदरातून नियंत्रण हवेचा स्त्रोत सादर करतो |
|
|
स्ट्रक्चरल साधेपणा |
सोपी रचना, सामान्यत: मानक अनुप्रयोगांसाठी वापरली जाते |
किंचित अधिक जटिल रचना, बाह्य हवा पुरवठा आवश्यक आहे |
|
|
किमान स्टार्ट-अप प्रेशर |
ऑपरेट करण्यासाठी उच्च किमान दबाव आवश्यक आहे (उदा. 0.15-0.2 एमपीए) |
अत्यंत कमी दाब किंवा अगदी व्हॅक्यूम परिस्थितीत वापरले जाऊ शकते |
|
|
अनुप्रयोग परिदृश्य |
स्थिर हवाई पुरवठा दबाव असलेल्या वातावरणासाठी योग्य, उदा. प्रमाणित फॅक्टरी ऑटोमेशन सिस्टम |
अस्थिर दबाव प्रणाली, व्हॅक्यूम वातावरण किंवा बाह्य पायलट एअरची आवश्यकता असलेल्या लो-प्रेशर सिस्टमसाठी आदर्श |
|
|
अयशस्वी जोखीम |
इनलेट प्रेशर अपुरी असेल तर कार्य करण्यास अयशस्वी होऊ शकते |
|
|
ओएलके ब्रँड 3 व्ही/4 व्ही बाह्य पायलट सोलेनोइड वाल्व्हसाठी पायलट एअर पोर्ट आकार काय आहे?
3 व्ही आणि 4 व्ही दोन्हीसाठी सर्वात पायलट पोर्ट आकार एम 5 आहे.
3 व्ही/4 व्ही सोलेनोइड वाल्व 400 मालिका जी 1/8 आहे.
कोणत्या अनुप्रयोगांमध्ये 3 व्ही/4 व्ही बाह्य पायलट सोलेनोइड वाल्व वापरले जाऊ शकतात?
बाह्य नियंत्रण हवेच्या स्त्रोताच्या आवश्यकतेमुळे, बाह्य पायलट सोलेनोइड वाल्व व्हॅक्यूम उपकरणे, कमी-दाब वायवीय सिलेंडर्स आणि स्फोटक वातावरणात वापरले जाऊ शकतात
