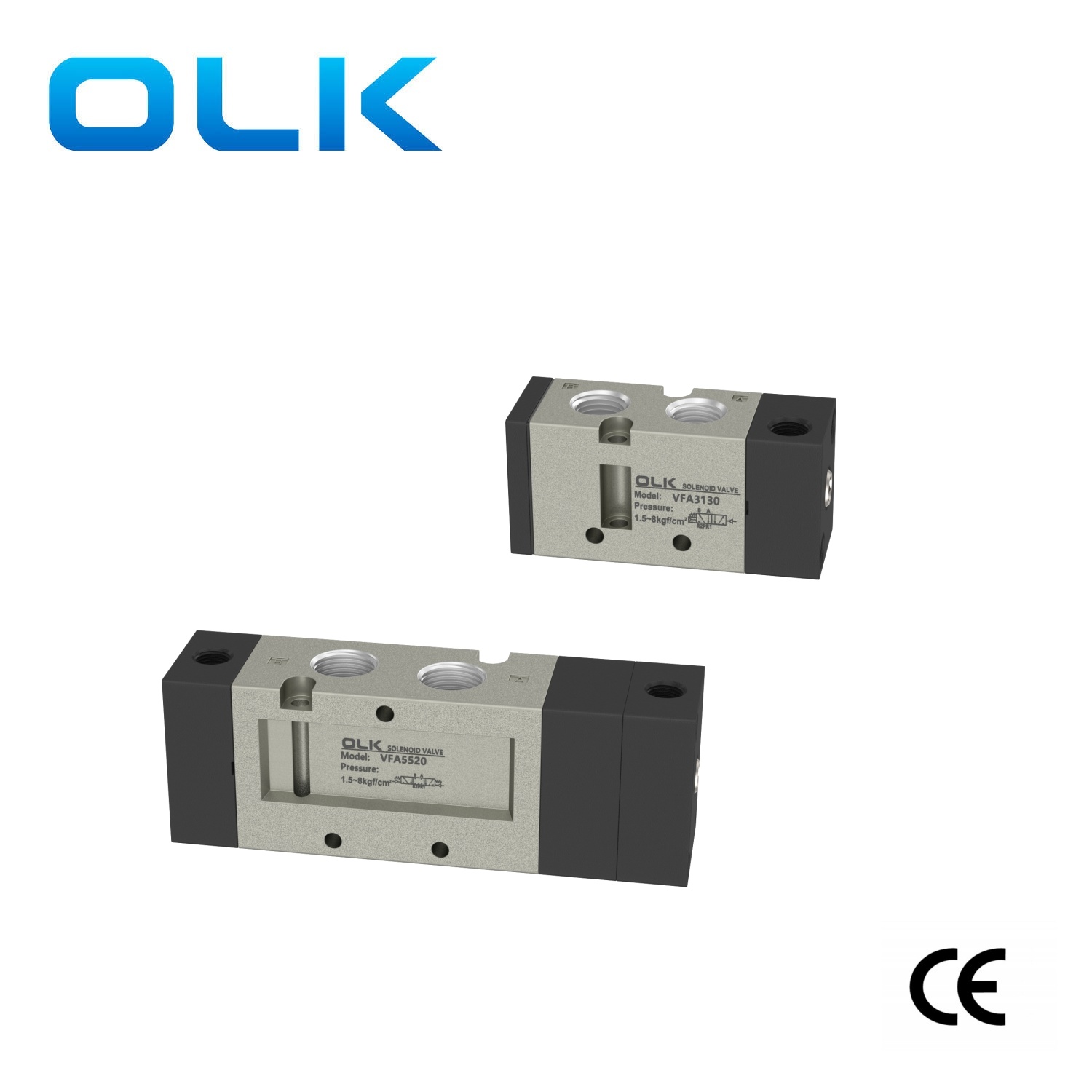

ओलेकाई (ओएलके) व्हीएफए मालिका वायवीय नियंत्रण रिव्हर्सिंग व्हॉल्व्ह तीन एअर पथ पर्याय देतात: दोन-मार्ग तीन-पोर्ट, दोन-मार्ग पाच-पोर्ट आणि तीन-मार्ग पाच-पोर्ट. वाल्व कोर वायुप्रवाहाची दिशा बदलण्यासाठी वायवीय दाबाने स्विच करते. हा वायवीय दाब बाहेरून प्रदान केलेला पायलट प्रेशर किंवा कंट्रोल प्रेशर म्हणून ओळखला जातो. व्हीएफए एअर कंट्रोल व्हॉल्व्ह बॉडीचे इंटरफेस थ्रेड्स बुर मुक्त आहेत आणि झडप शरीराचे आतील भाग गुळगुळीत आहे. हे सीलिंग रिंगचे आयुष्य वाढवून कार्यक्षम अशुद्धता फिल्ट्रेशनसाठी 40-मायक्रॉन फिल्टर स्क्रीन वापरते.
व्हीएफए वायवीय नियंत्रण वाल्व गॅसची दिशा आणि प्रवाह नियंत्रित करण्यासाठी पेट्रोकेमिकल्स, वीज निर्मिती, फार्मास्युटिकल्स इत्यादी विविध औद्योगिक क्षेत्रांमध्ये मोठ्या प्रमाणात वापरली जाते. याव्यतिरिक्त, ते लिक्विड पाइपलाइन नियंत्रण, गॅस पाइपलाइन नियंत्रण आणि स्वयंचलित उत्पादन लाइन नियंत्रण यासारख्या कार्यांसाठी औद्योगिक ऑटोमेशन सिस्टममध्ये देखील कार्यरत असू शकते.
प्रतीक ●
ऑर्डर कोड
Vf3
130
4
G
B
02
मालिका
कॉइल आणि स्थिती
व्होल्टेज
लाइन प्रकार
मॅन्युअल
पोर्ट आकार
130: 5/2 मार्ग एकल सोलेनोइड वाल्व्ह
3: 110vac
जी: लाइन प्रकार
02: पीटी 1/4
230: 5/2 वे डबल सोलेनोइड वाल्व्ह
4: 220vac
डी: पासून
330: 5/2 वे डबल सोलेनोइड वाल्व बंद केंद्र
5: 24 व्हीडीसी
डीझेड: प्रकाश सह दिन
430: 230: 5/2 वे डबल सोलेनोइड वाल्व एक्झॉस्ट सेंटर
6: 12 व्हीडीसी
530: 230: 5/2 वे डबल सोलेनोइड वाल्व्ह प्रेशर सेंटर
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
क्रिया |
बाह्य हवा नियंत्रण |
|
वंगण |
अनावश्यक |
|
वर्किंग प्रेशर रेंज एमपीए (पीएसआय) |
0.15 ~ 0.9 |
|
मॉडेल |
पोर्ट व्यास |
पदांची संख्या |
प्रभावी क्रॉस-सेक्शनल एरिया एमएमए (सीव्ही मूल्य) |
|
व्हीएफए 3130-02 |
इनलेट = आउटलेट = पीटी 1/4 एक्झॉस्ट = पीटी 1/8 |
2 स्थिती 5 मार्ग |
18 (1) |
|
व्हीएफए 3230-02 |
इनलेट = आउटलेट = पीटी 1/4 एक्झॉस्ट = पीटी 1/8 |
2 स्थिती 5 मार्ग |
18 (1) |
|
Vfa3330-02 |
इनलेट = आउटलेट = पीटी 1/4 एक्झॉस्ट = पीटी 1/8 |
तीन स्थान पाच मार्ग |
18 (1) |
|
व्हीएफए 3430-02 |
इनलेट = आउटलेट = पीटी 1/4 एक्झॉस्ट = पीटी 1/8 |
तीन स्थान पाच मार्ग |
18 (1) |
|
व्हीएफए 3530-02 |
इनलेट = आउटलेट = पीटी 1/4 एक्झॉस्ट = पीटी 1/8 |
तीन स्थान पाच मार्ग |
18 (1) |
|
Vfa5120-03 |
पीटी 3/8 |
2 स्थिती 5 मार्ग |
45 (2.5) |
|
Vfa5220-03 |
पीटी 3/8 |
2 स्थिती 5 मार्ग |
45 (2.5) |
|
Vfa5320-03 |
पीटी 3/8 |
तीन स्थान पाच मार्ग |
45 (2.5) |
|
Vfa5420-03 |
पीटी 3/8 |
तीन स्थान पाच मार्ग |
45 (2.5) |
|
Vfa5520-03 |
पीटी 3/8 |
तीन स्थान पाच मार्ग |
45 (2.5) |
