Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

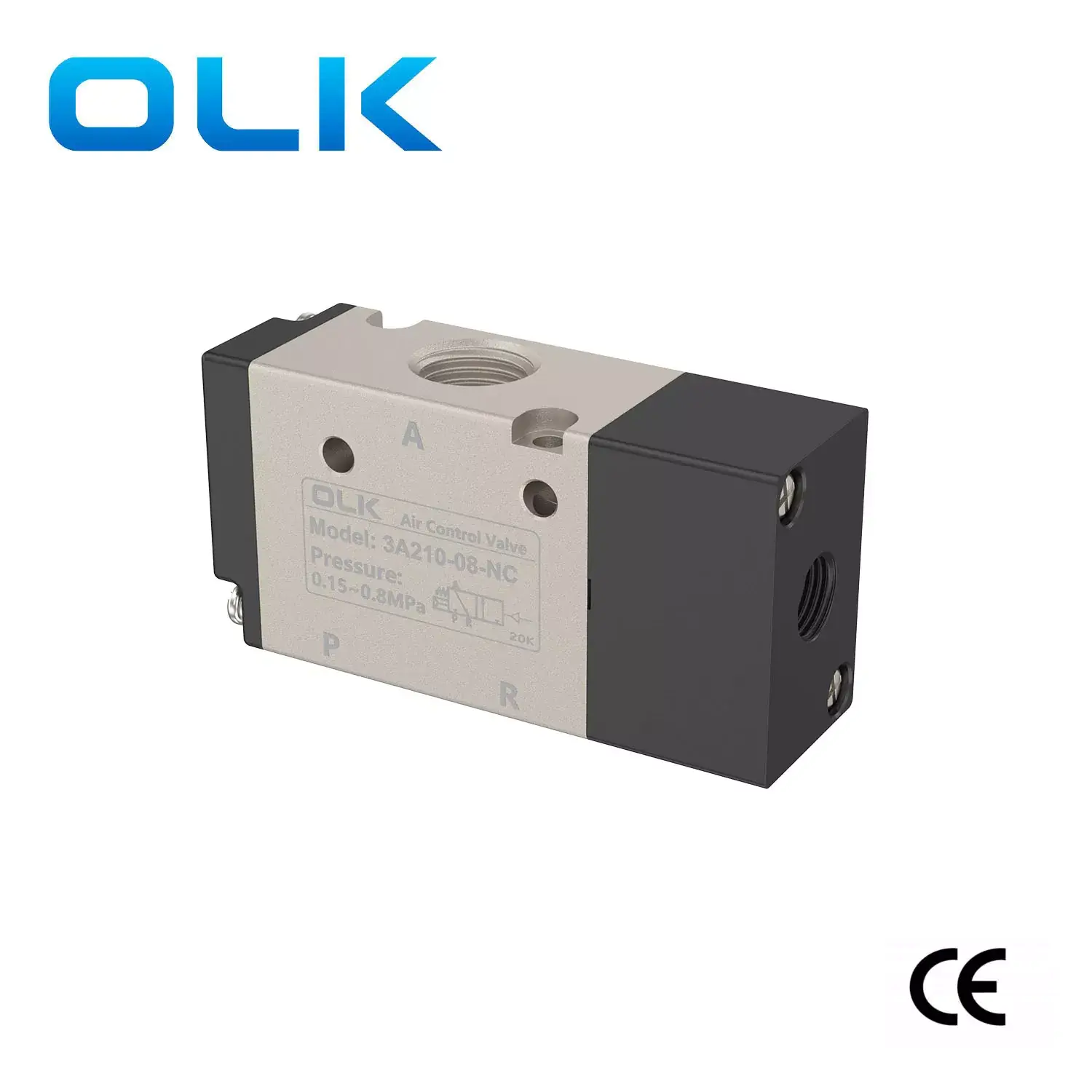

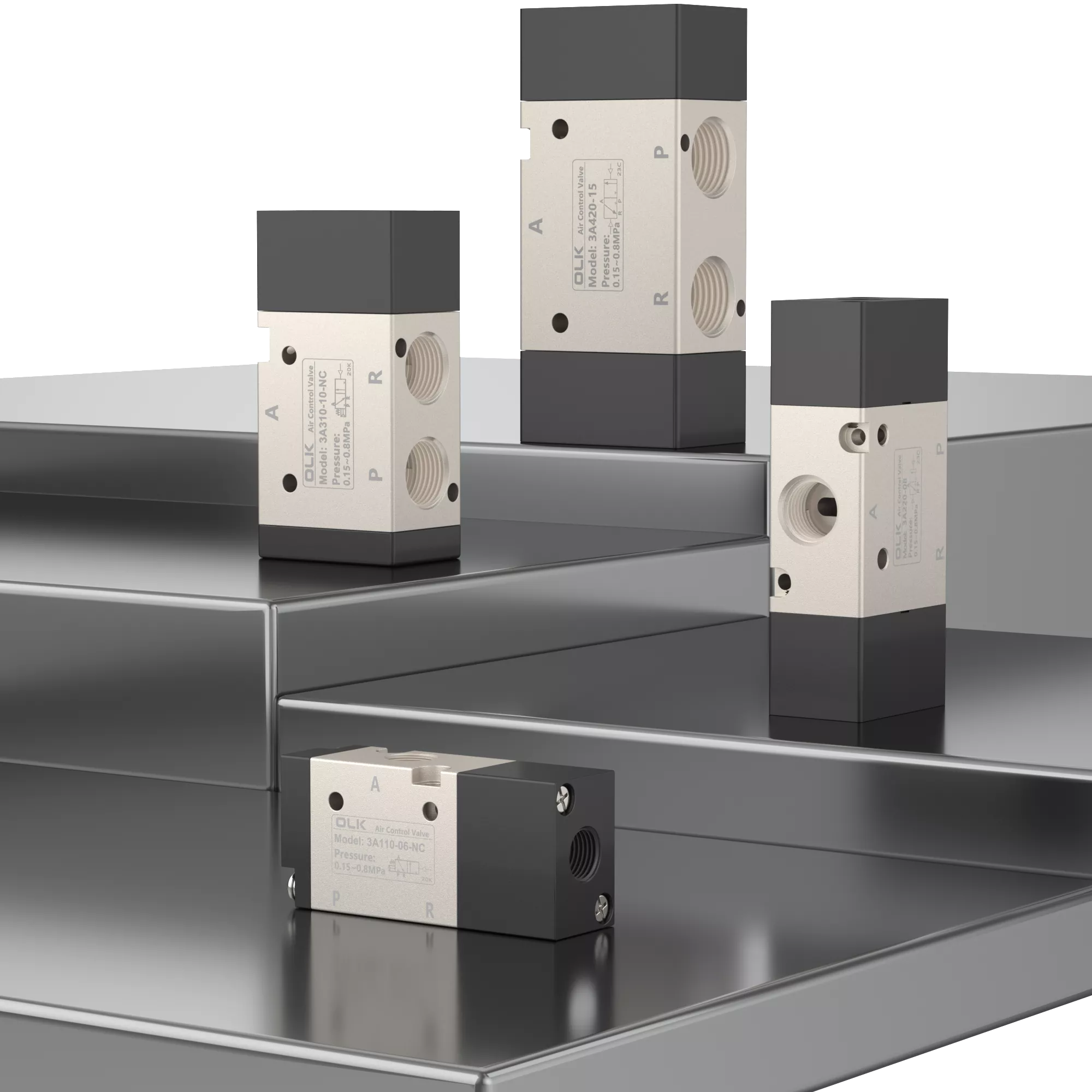

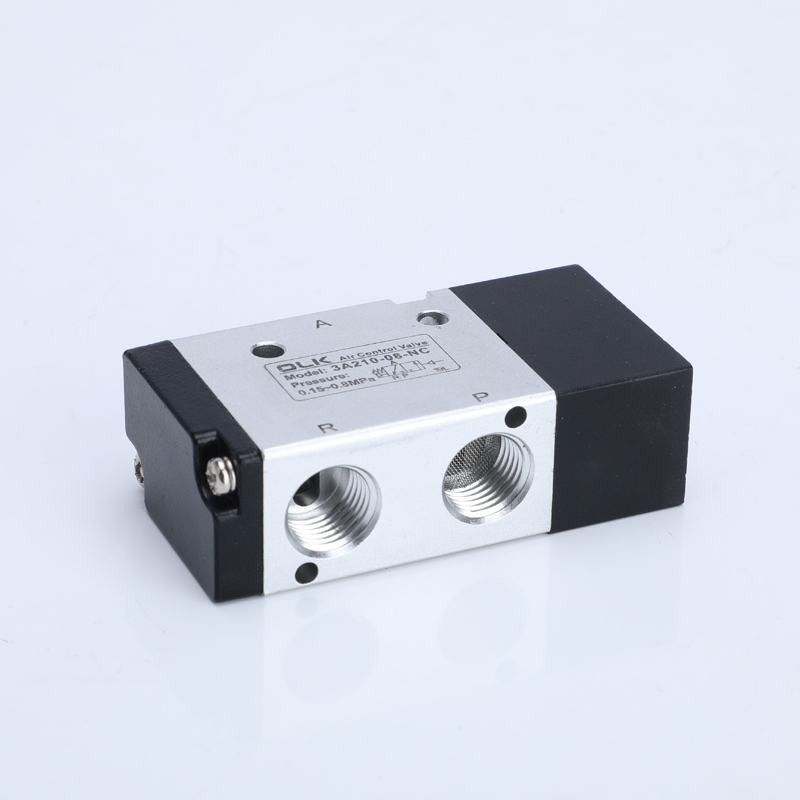

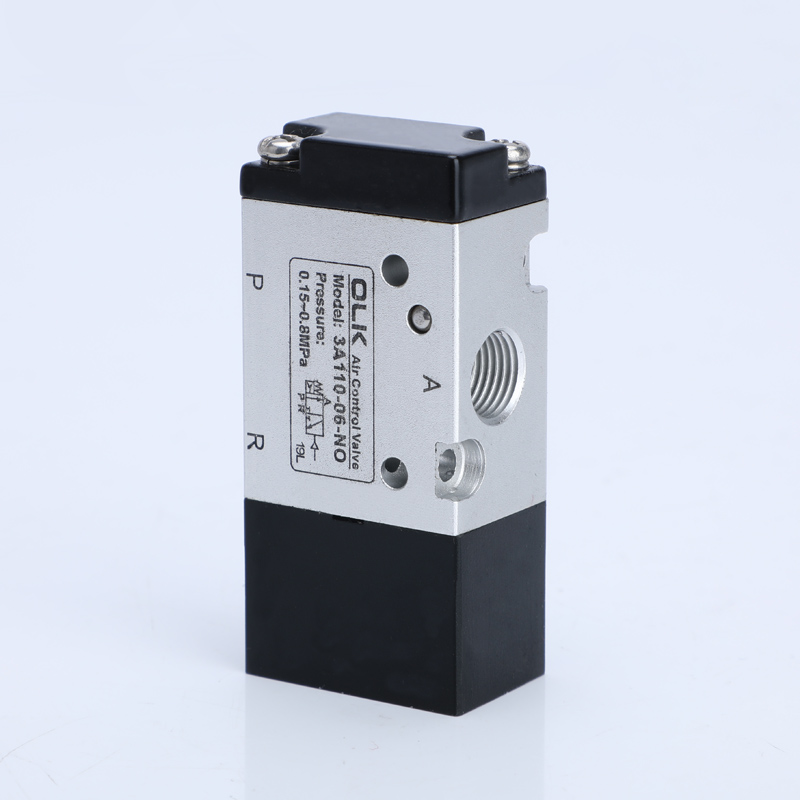

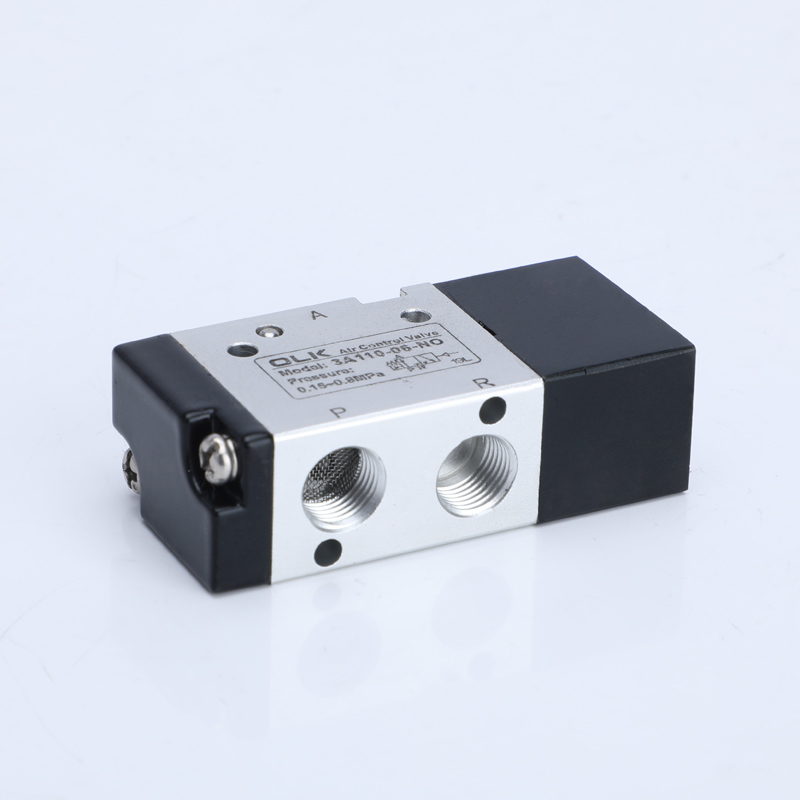

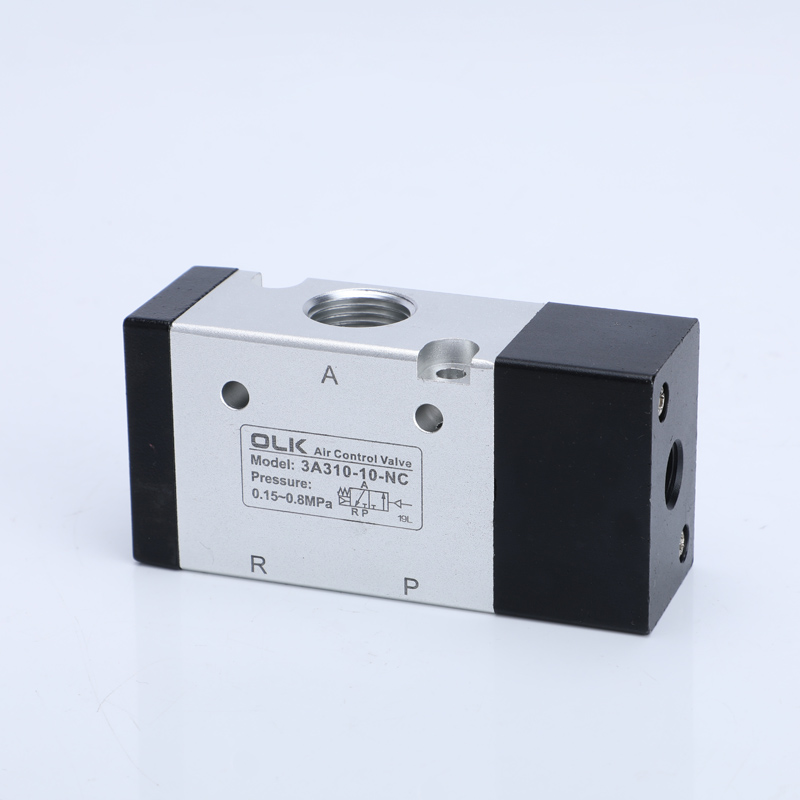

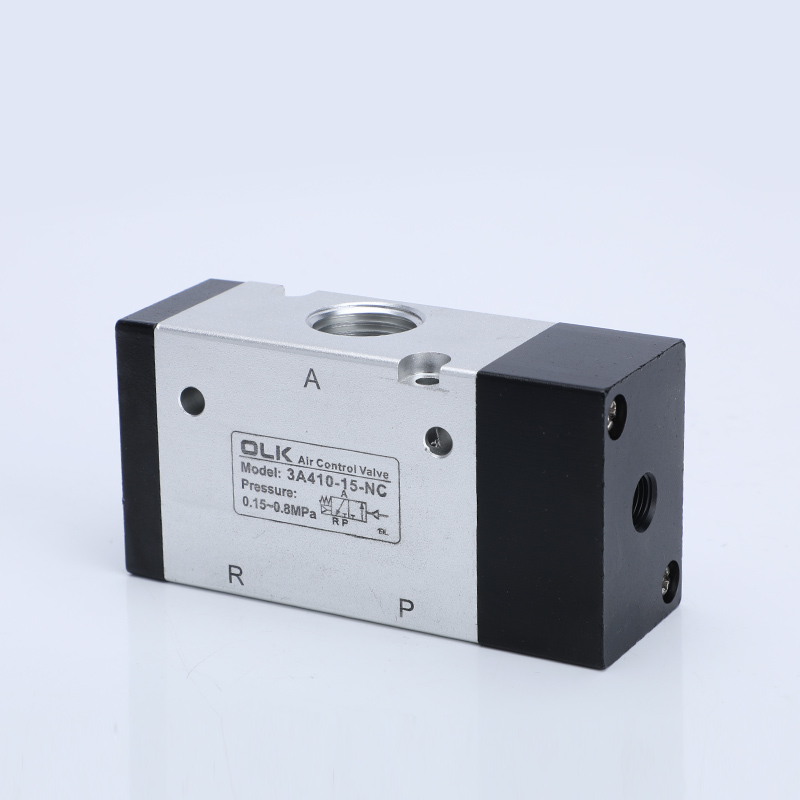

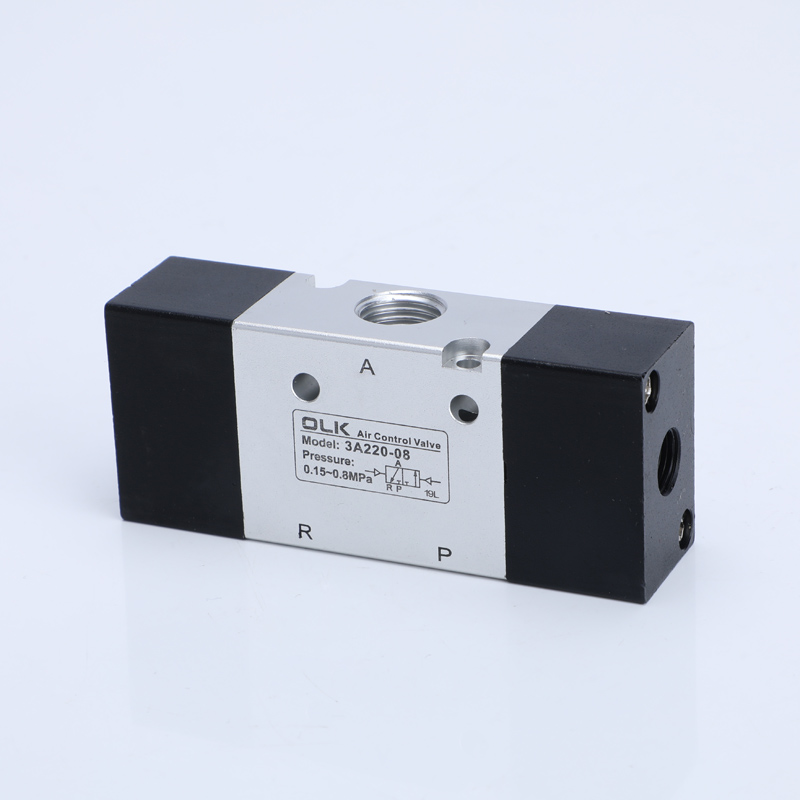

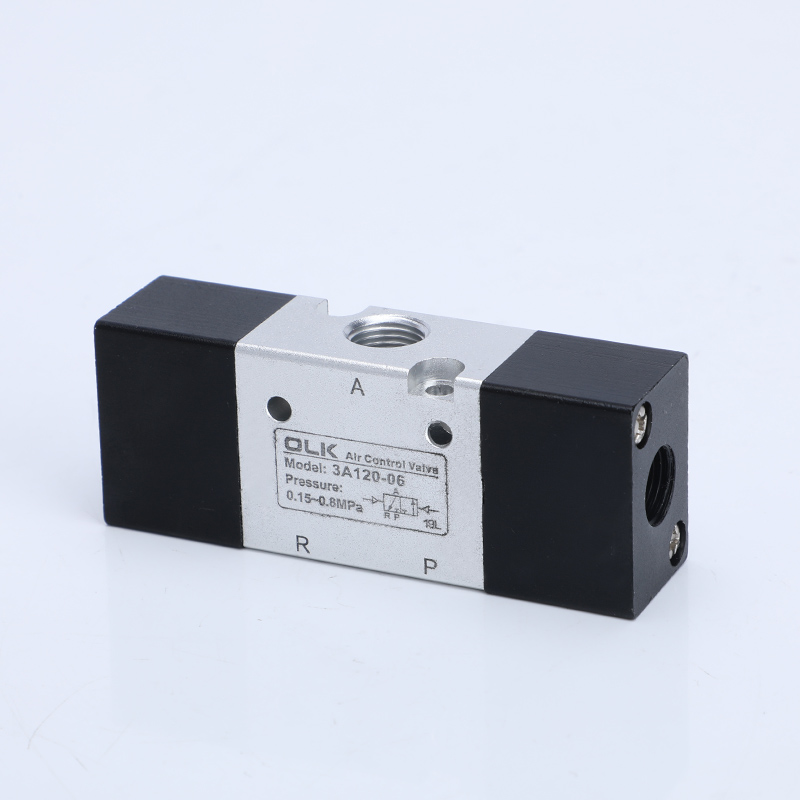

2 position 3 way3A मालिका एअर कंट्रोल व्हॉल्व्ह 3 वे न्यूमॅटिक कंट्रोल फ्लुइड डायरेक्शनल व्हॉल्व्ह एक फ्लुइड डायरेक्शनल व्हॉल्व्ह आहे जो कार्यरत माध्यम म्हणून हवेसाठी योग्य आहे.
स्प्रिंग रीसेट आणि पोझिशन मेमरी फंक्शनसह ड्युअल-हेड कंट्रोल प्रकार वैशिष्ट्यीकृत सिंगल-हेड कंट्रोल प्रकारासह उत्पादनामध्ये कमी सुरू होणारा हवेचा दाब आहे.
आतील छिद्रावर विशेष तंत्रज्ञानाने प्रक्रिया केली जाते, परिणामी कमी घर्षण प्रतिरोधकता, तेल स्नेहन, स्थिर जीवनचक्र आणि दीर्घ सेवा आयुष्याची आवश्यकता नसते.
रचना हलकी आणि स्थापित करणे सोपे आहे.
Ouleikai (OLK) उत्पादक सानुकूलित व्हॉल्व्ह बॉडी सेवा प्रदान करतात, ज्यामुळे व्हॉल्व्हच्या पृष्ठभागावर वेगवेगळ्या उपचारांची परवानगी मिळते.
3A मालिका एअर कंट्रोल व्हॉल्व्ह 3 वे आणि फ्लो कंट्रोल व्हॉल्व्ह मोठ्या प्रमाणावर पॅकेजिंग ऑटोमेशन उपकरणे, रोबोट कंट्रोल, कॉम्प्रेस्ड एअर सिस्टम आणि इतर फील्डमध्ये वापरले जातात.
चिन्ह:
ऑर्डरिंग कोड
3A
3
10
08
नाही
मॉडेल
कोड
वाल्व प्रकार
पोर्ट आकार
अभिनय प्रकार
3A:2 पोझिशन 3 वे व्हॉल्व्ह
1:100 मालिका
10: एकल अभिनय
06:G1/8
नाही:सामान्यपणे उघडे
2:200 मालिका
20: दुहेरी अभिनय
08:G1/4
NC: साधारणपणे बंद
3:300 मालिका
10:G3/8

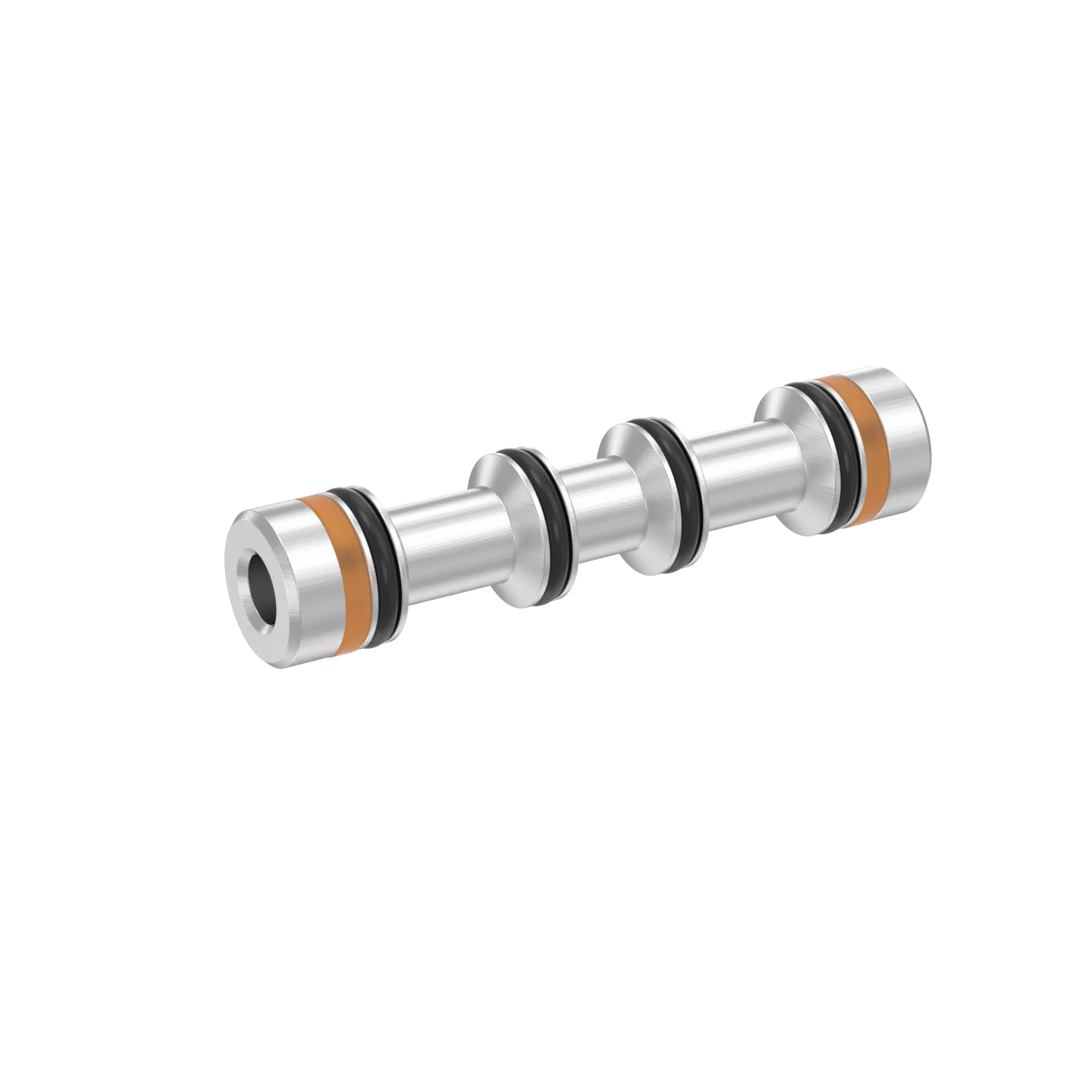

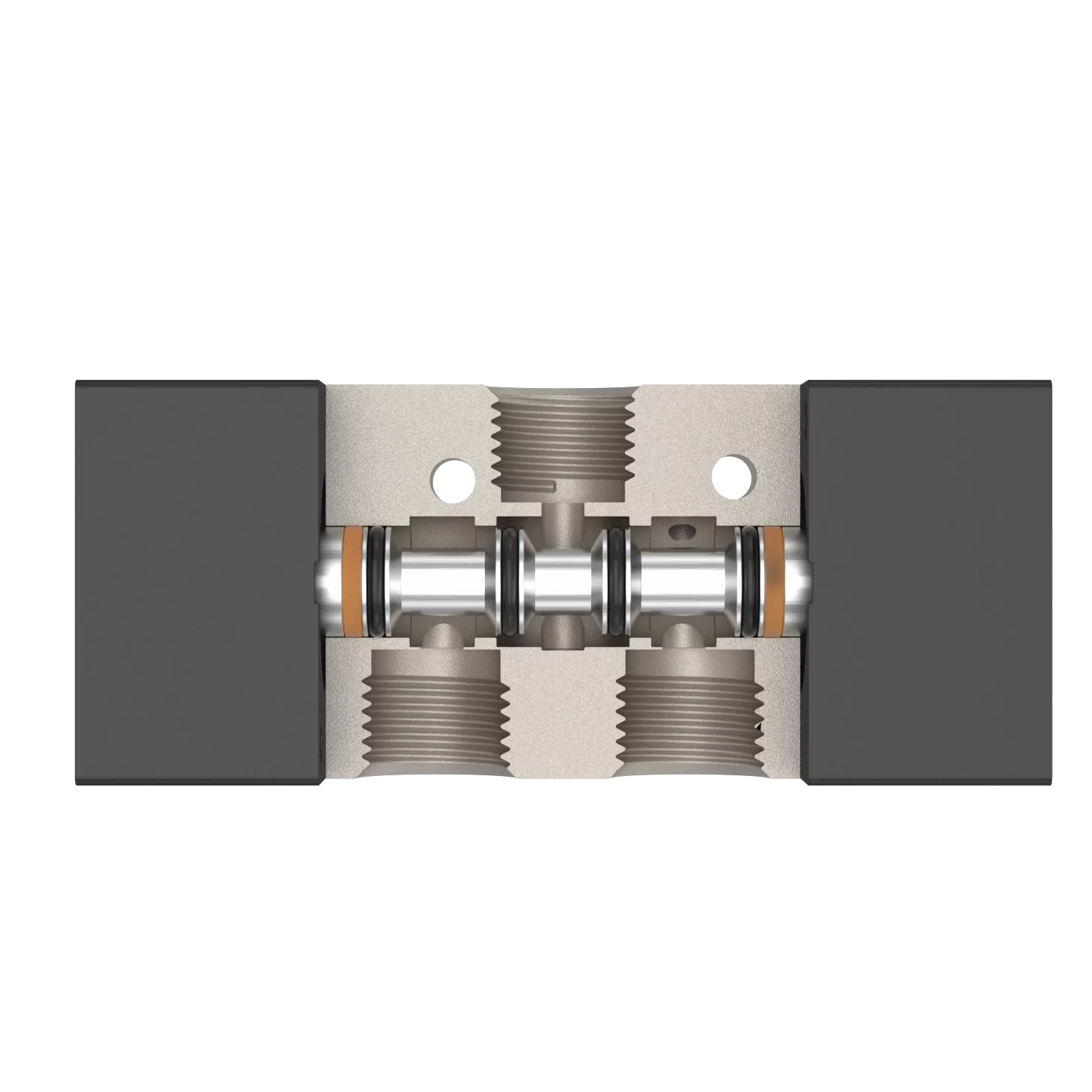

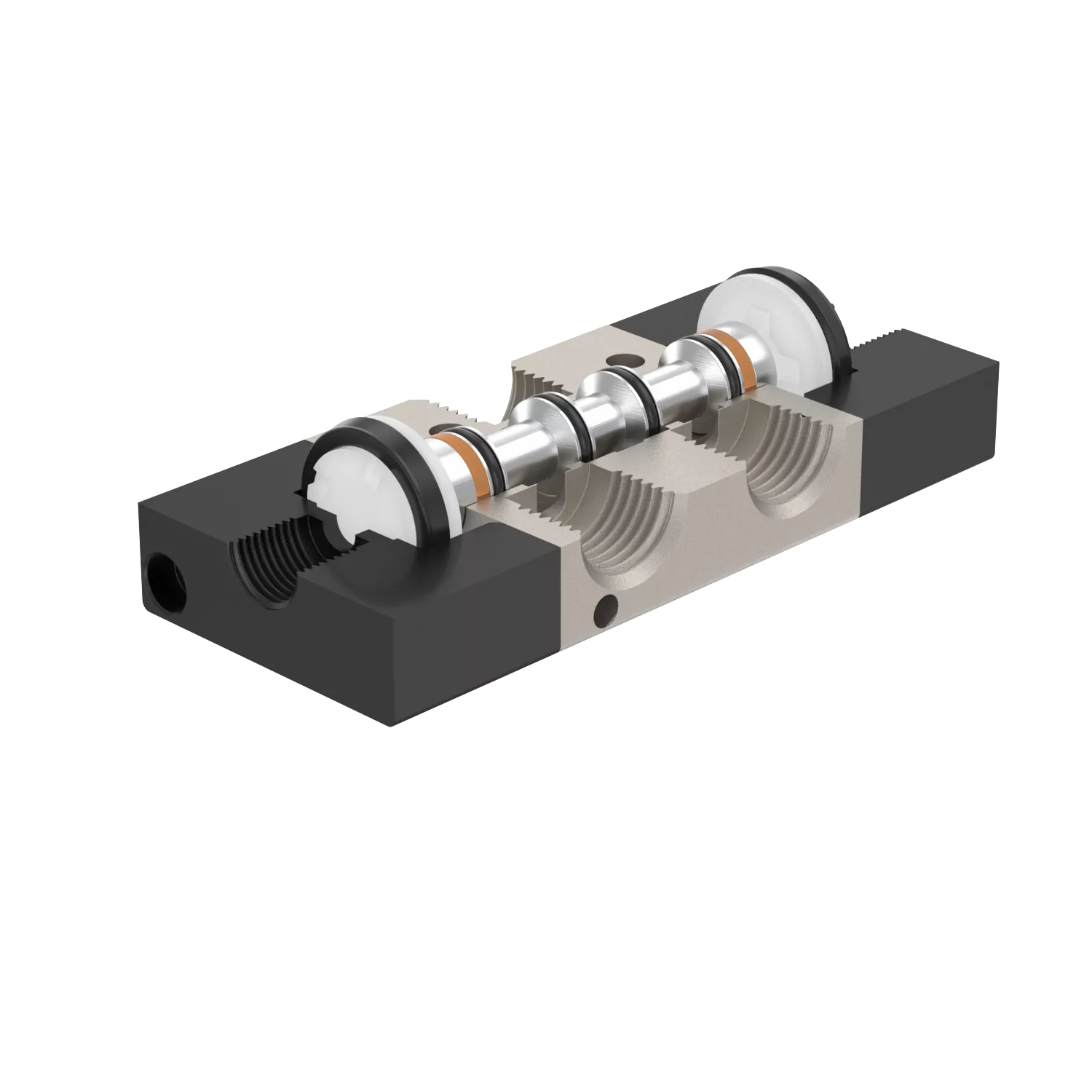

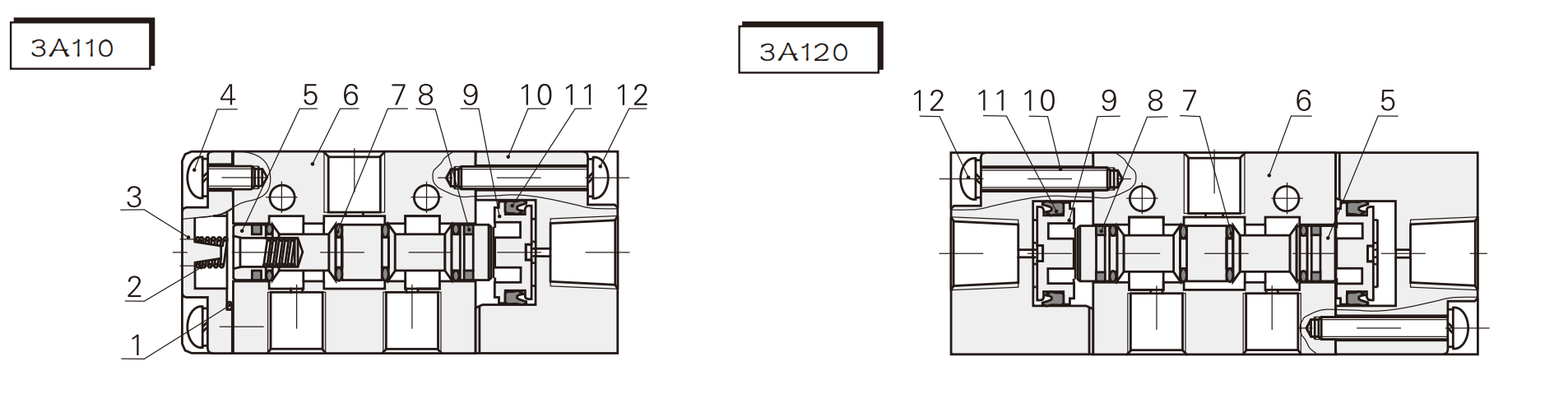

1. उत्कृष्ट सीलिंग आणि प्रतिसादात्मक कार्यक्षमतेसह पिस्टन-प्रकारची रचना.
2. मेमरी फंक्शनसह ड्युअल-हेड वायवीय नियंत्रण.
3. विशेष तंत्राने प्रक्रिया केलेले अंतर्गत छिद्र, परिणामी कमी घर्षण प्रतिकार, कमी स्टार्ट-अप दाब आणि वाढीव आयुर्मान.
4. तेल स्नेहन आवश्यक नाही.
5. एकाधिक माउंटिंग पोझिशन्ससह सुलभ स्थापना.
6. बेसप्लेट वाल्व्ह असेंब्लीसह एकत्रित केले जाऊ शकते, स्थापना जागा वाचवते.
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केली जाते) |
|
कृती |
बाह्य वायु नियंत्रण |
|
स्नेहन |
अनावश्यक |
|
कार्यरत दबाव श्रेणी MPa(psi) |
०.१५∼०.८(२१~११४) |
|
गॅरंटीड दबाव प्रतिकार |
1.5MPa (215psi) |
|
कार्यरत तापमान °C |
-२०∼७० |
|
कमाल ऑपरेटिंग वारंवारता |
5 वेळा/सेकंद |
|
शरीर साहित्य |
ॲल्युमिनियम धातूंचे मिश्रण |
|
मॉडेल |
पोर्ट व्यास |
पदांची संख्या |
प्रभावी क्रॉस-सेक्शनल एरिया मिमी² (सीव्ही मूल्य) |
|
3A110-M5 |
M5 |
दोन स्थान तीन मार्ग |
५.५(०.३) |
|
3A120-M5 |
M5 |
दोन स्थान तीन मार्ग |
५.५(०.३) |
|

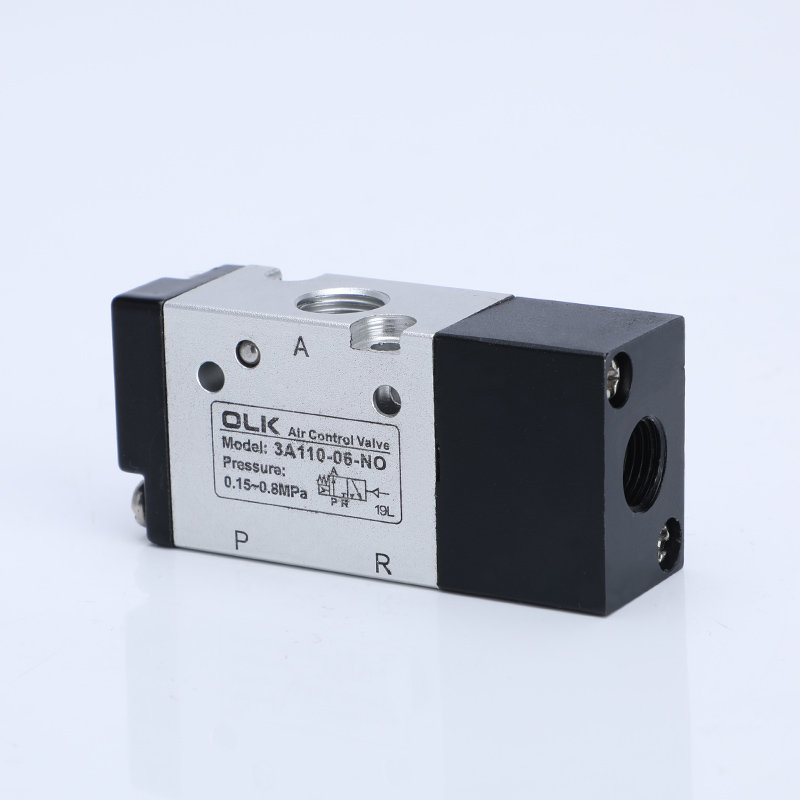

3A110-06 |
G1/8 |
दोन स्थान तीन मार्ग |
१२.०(०.६७) |
|
3A120-06 |
G1/8 |
दोन स्थान तीन मार्ग |
१२.०(०.६७) |
|
3A210-06 |
G1/8 |
दोन स्थान तीन मार्ग |
१४.०(०.७) |
|
3A220-06 |
G1/8 |
दोन स्थान तीन मार्ग |
१४.०(०.७) |
|

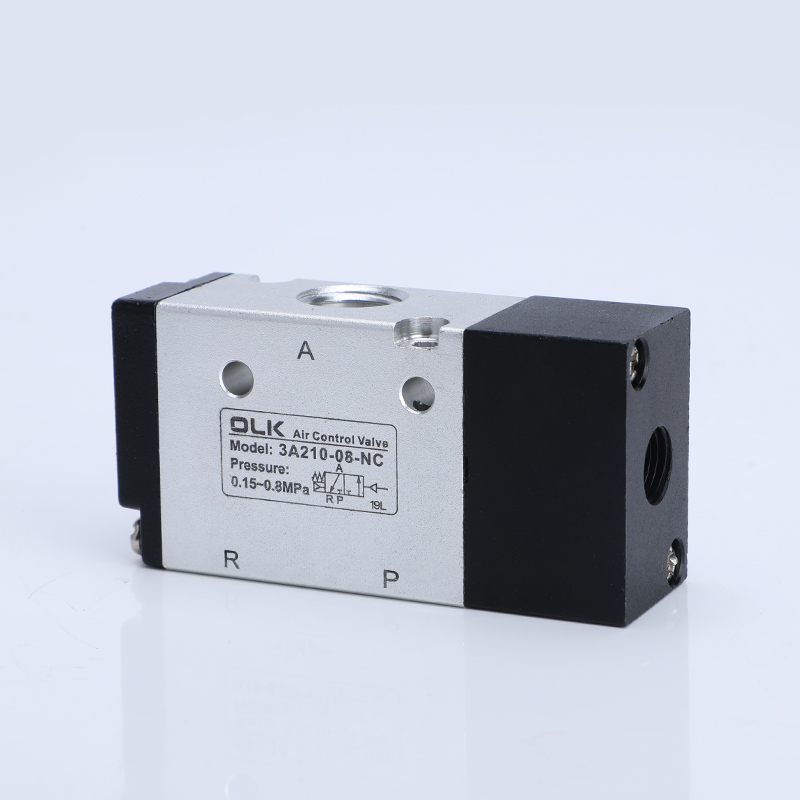

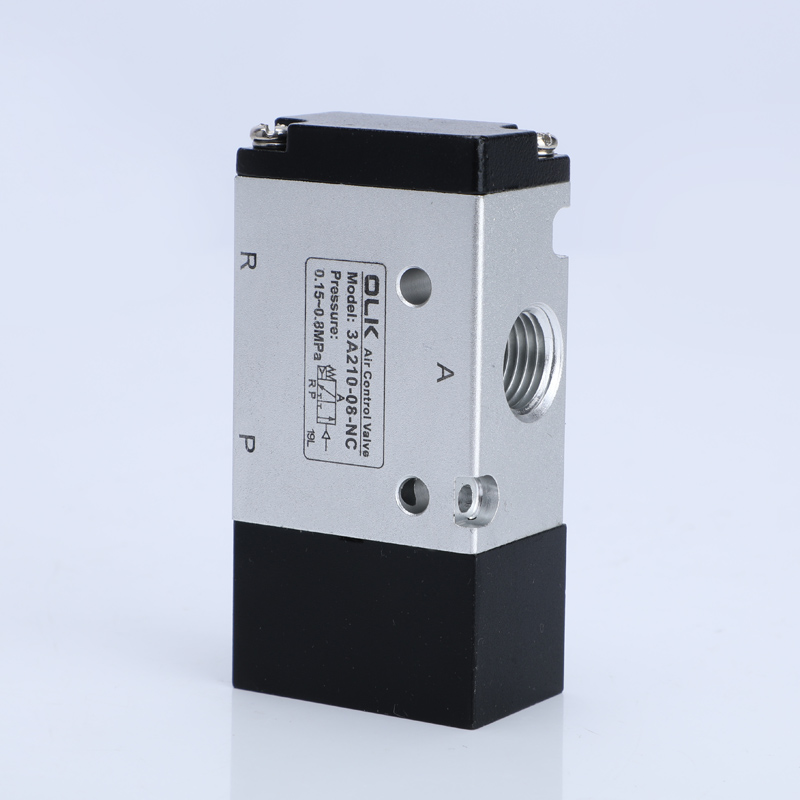

3A210-08 |
G1/4 |
दोन स्थान तीन मार्ग |
१६.०(०.८९) |
|
3A220-08 |
G1/4 |
दोन स्थान तीन मार्ग |
१६.०(०.८९) |
|
3A310-08 |
G1/4 |
दोन स्थान तीन मार्ग |
२५.०(१.३९) |
|
3A320-08 |
G1/4 |
दोन स्थान तीन मार्ग |
२५.०(१.३९) |
|
3A310-10 |
G3/8 |
दोन स्थान तीन मार्ग |
३०.०(१.६७) |
|
3A320-10 |
G3/8 |
दोन स्थान तीन मार्ग |
३०.०(१.६७) |
|
3A410-15 |
G1/2 |
दोन स्थान तीन मार्ग |
५०.०(२.७९) |
|
3A420-15 |
G1/2 |
दोन स्थान तीन मार्ग |
५०.०(२.७९) |
वारंवार विचारले जाणारे प्रश्न:
3A मालिका फील्ड NO किंवा NC मध्ये बदलता येईल का?
स्वत: ची बदली करण्याची शिफारस केली जात नाही कारण NO/NC मधील संरचनात्मक फरक ट्रिम, स्प्रिंग ओरिएंटेशन इत्यादीशी संबंधित आहेत.
शिफारसी: ऑर्डर देताना NO किंवा NC निवड साफ करा
मॉडेल बदलण्याची आवश्यकता असल्यास, वाल्व बॉडी बदलली जाऊ शकते किंवा विश्वासार्हता सुनिश्चित करण्यासाठी संपूर्ण वाल्व बदलले जाऊ शकते
3A मालिका वायवीय झडप NO/NC चा अर्थ सोलेनोइड वाल्व NO/NC सारखाच आहे का?
अर्थामध्ये सुसंगत: NO=सामान्यपणे उघडा /NC=सामान्यपणे बंद
तथापि, वायवीय नियंत्रण झडप हवेच्या दाब सिग्नलद्वारे चालते, आणि सोलेनोइड वाल्व कॉइलच्या सोलेनोइड बलाने चालते. दोन तत्त्वे भिन्न आहेत.
मालिका 3A NO/NC CE प्रमाणपत्राला समर्थन देते?
OLK यामध्ये उपलब्ध:CE (EMC+LVD) प्रमाणपत्र
3A मालिकेतील NO आणि NC मध्ये काय फरक आहे?
NC (सामान्यत: बंद): हवा नसताना वाल्व बंद केला जातो आणि तो सिग्नल/हवेच्या दाबाने चालविल्यानंतरच उघडता येतो.
NO (सामान्यपणे उघडे): श्वास घेत नसताना झडप नैसर्गिकरित्या उघडे राहते आणि सिग्नल मिळाल्यानंतर बंद होते.
