Brand:
OLKSeries:
VF3130/VF3230/VF3330/VF3430/VF3530Port size:
RC1/4Position:
2 position 5 way/3 position 5 wayअंतर्गत पायलट VF3000 सोलेनोइड वाल्व 2 स्थिती 5 मार्ग आणि 3 स्थिती 5 मार्ग थेट पाइपिंग प्रकार
स्पूल बोअर कमी घर्षण, कमी प्रारंभिक दाब आणि दीर्घ सेवा आयुष्यासाठी विशेष मशीनिंग प्रक्रियेचा वापर करते. मोठा पोर्ट आकार उच्च वायुप्रवाह प्रदान करतो, मध्यम ते मोठ्या सिलेंडर्स किंवा एकाधिक ॲक्ट्युएटर चालविण्यास योग्य आहे.
मॉड्युलर डिझाईन अनेक व्हॉल्व्ह, केंद्रीकृत हवा पुरवठा आणि कमी पाईपिंगसाठी बहुविध माउंटिंगला अनुमती देते. DS/VF 3000 आणि 5000 मालिका सोलेनोइड व्हॉल्व्ह स्वयंचलित उत्पादन लाइन आणि औद्योगिक यंत्रसामग्रीसाठी उच्च-प्रवाह वायवीय नियंत्रण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जातात.
· उच्च प्रवाह
· पाइपिंग / मॉड्यूलर / स्पेस-सेव्हिंग
· औद्योगिक-दर्जाची टिकाऊपणा
|
ऑर्डरिंग कोड |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
मॉडेल |
वाल्व प्रकार |
|
व्होल्टेज |
ओळ प्रकार |
manul |
पोर्ट आकार |
|
VF3000 सोलेनोइड वाल्व |

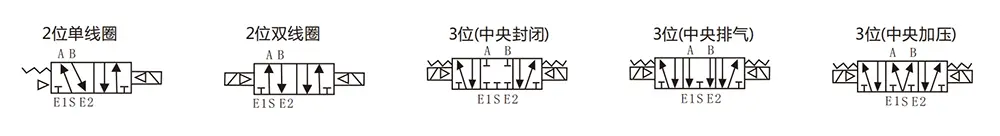

130: सिंगल सोलेनोइड 5/2 मार्ग |
|
3:110VAC |
G: लाइन प्रकार |
|
02:PT1/4 |
|
|
230: दुहेरी सोलेनोइड व्हॅलेव्ह 5/2 मार्ग |
|
4:220VAC |
डी:दिन प्रकार |
|
|
|
|
330C: दुहेरी सोलेनोइड व्हॅलेव्ह5/3वे बंद केंद्र |
|
5:24VDC |
DZ: प्रकाशासह DZ |
|
|
|
|
430E: दुहेरी सोलेनोइड व्हॅलेव्ह5/3वे एक्झॉस्ट सेंटर |
|
6:12VDC |
|
|
|
|
|
530P: दुहेरी सोलेनोइड वाल्व 5/3 मार्ग दाब केंद्र |
|
|
|
|
|
|
सामान्य तपशील |
|
|
कामाचे माध्यम |
हवा |
|
कामाचे तापमान |
0-50℃ |
|
स्नेहन |
गरज नाही |
|
मॅन्युअल ओव्हरराइड |
स्क्रूड्रिव्हर-लॉकिंग प्रकार |
|
शॉक/कंपन प्रतिकार |
30G/5G (8.3--2000Hz) |
|
घेरणे |
धूळरोधक |
|
मॉडेल |
स्थिती |
गुंडाळी |
kgf/cm ²(Mpa) |
प्रतिसाद वेळ (ms) |
कमाल ऑपरेटिंग वारंवारता |
पोर्ट आकार |
प्रभावी क्रॉस-सेक्शनल एरियाम²(सीव्ही) |
kgf |
|

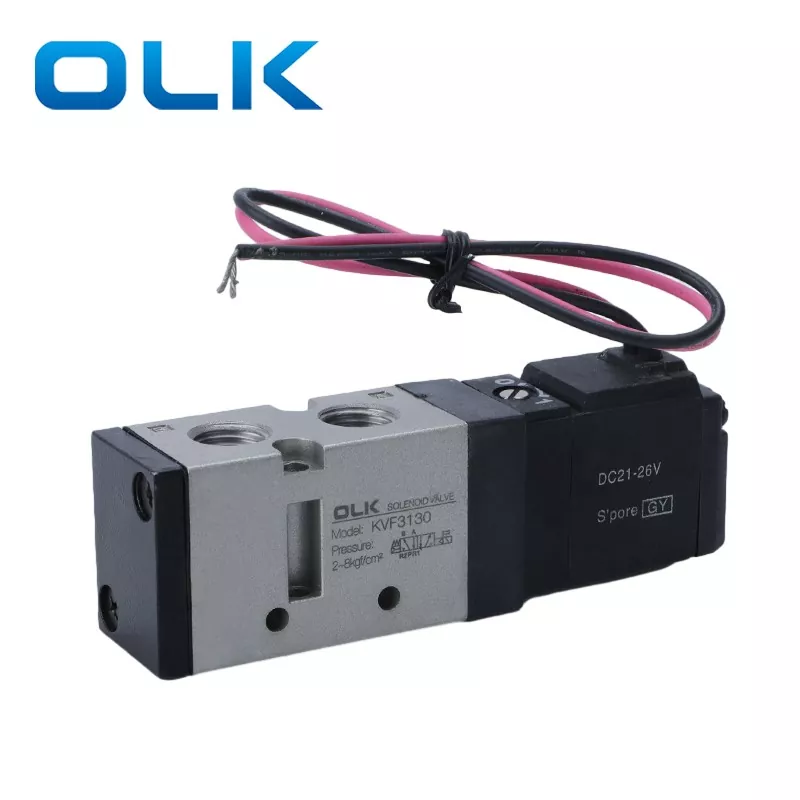

VF3130-□△B-02 |
2 स्थिती |
एकल क्रिया |
1.5～9(0.15～0.8) |
≤३० ms |
5 |
PT1/4 |
१७.१(०.९५) |
0.21 |
|

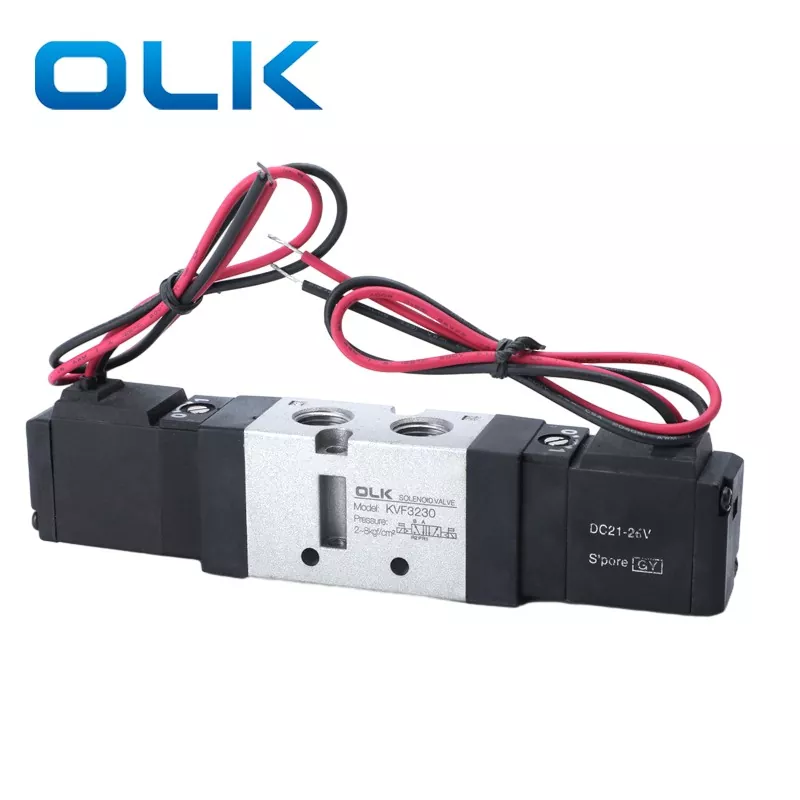

VF3230-□△B-02 |
2 स्थिती |
दुहेरी क्रिया |
१~९(०.१~०.९) |
≤३० ms |
5 |
PT1/4 |
१७.१(०.९५) |
0.29 |
|
VF3330-□△B-02 |
3 स्थिती |
दुहेरी solenoid vlave5/3way बंद केंद्र |
१~९(०.१~०.९) |
≤50 ms |
3 |
PT1/4 |
१३.५(०.७५) |
0.42 |
|
VF3430-□△B-02 |
3 स्थिती |
दुहेरी solenoid vlave5/3way एक्झॉस्ट सेंटर |
१~९(०.१~०.९) |
≤50 ms |
3 |
PT1/4 |
१७.१(०.९५) |
0.42 |
|

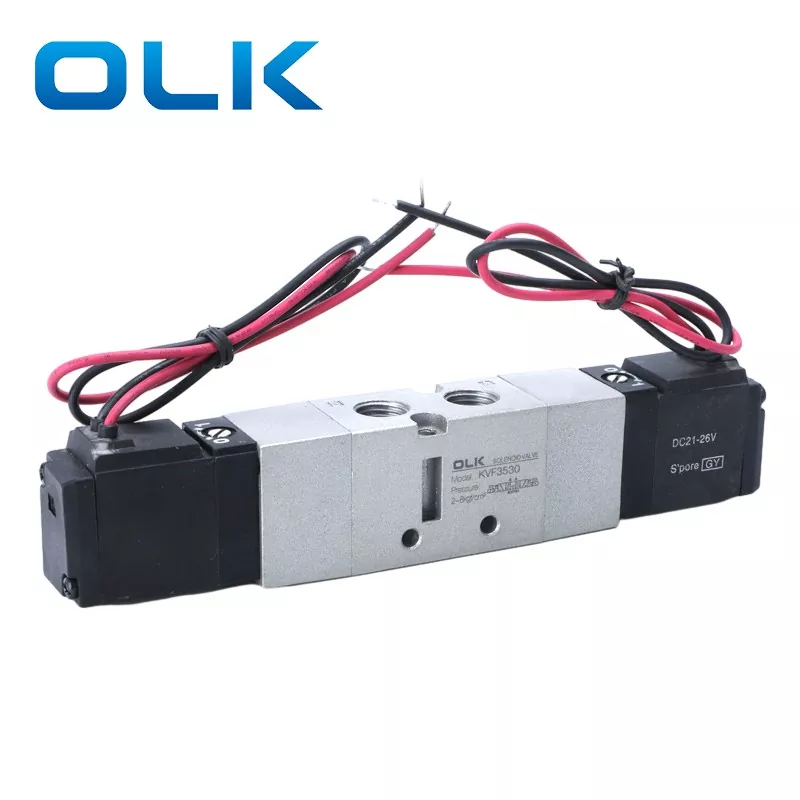

VF3530-□△B-02 |
3 स्थिती |
दुहेरी सोलेनोइड वाल्व 5/3 मार्ग दाब केंद्र |
१~९(०.१~०.९) |
≤50 ms |
3 |
PT1/4 |
१६.२(०.९) |
0.42 |
DS3000/VF3000 कोणते मॉडेल बदलू शकते?
DS3000 त्याच फंक्शनने कोरियामध्ये TPC बदलू शकते आणि VF 3000 जपानमध्ये SMC ची जागा त्याच फंक्शनने घेऊ शकते.
DS3000/VF3000 सोलेनोइड वाल्व्ह 5 मार्गाचा नोजलचा व्यास किती आहे?
DS3000/VF3000 थ्रेड बोर PT1/4 आहे
