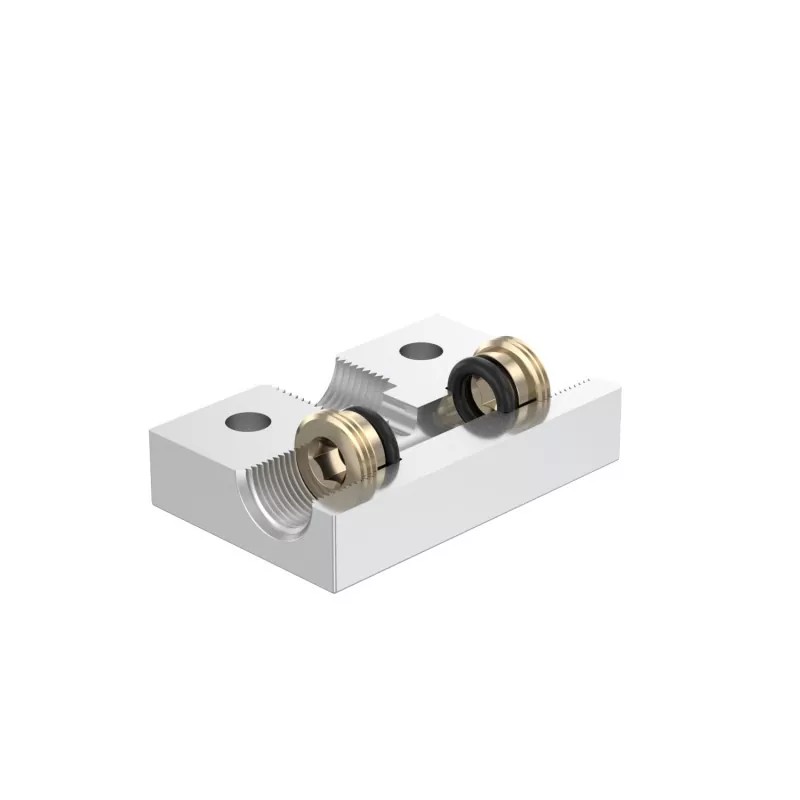

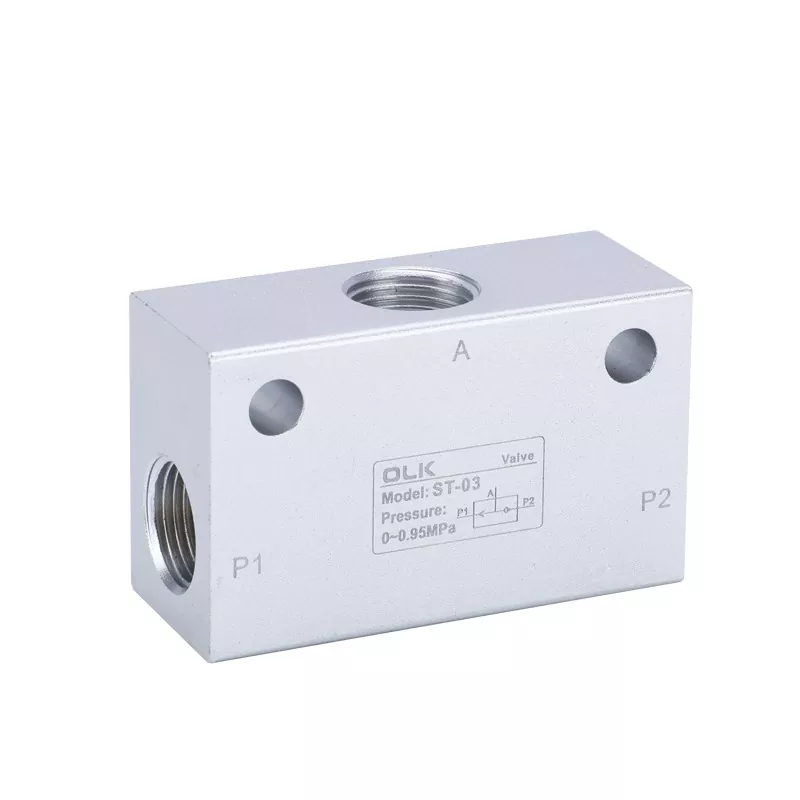

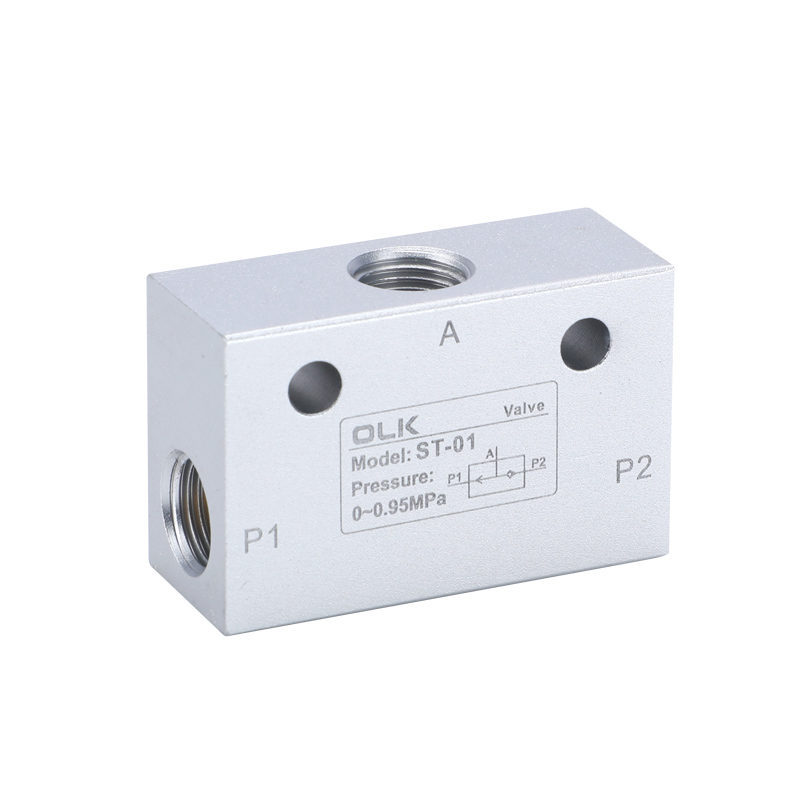

सेंट मालिका शटल वाल्व्ह

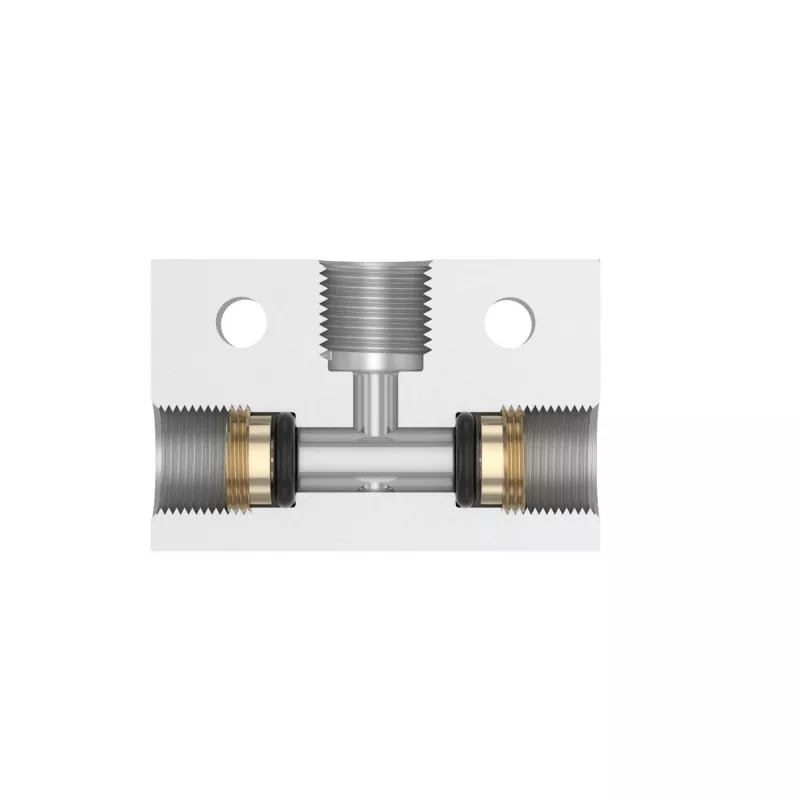

ओलेइकाई (ओएलके) सेंट मालिका शटल वाल्व्हमध्ये दोन इनलेट पोर्ट "इन" आणि एक आउटलेट पोर्ट "आउट" आहेत. जेव्हा एका आयातीमध्ये इनपुट असते तेव्हा निर्यातीचे आउटपुट असते. जर दोन इनलेट प्रेशर समान नसतील तर उच्च-दाब इनलेट आणि आउटलेट कनेक्ट केलेले आहेत. जर दोन इनलेट प्रेशर समान असतील तर प्रथम इनपुट प्रेशरसह इनलेट आउटपुट पोर्टशी जोडलेले आहे.

एसटी शटल वाल्व एलएसओ सिलेक्टर वाल्व्ह किंवा ड्युअल पायलट चेक वाल्व्ह म्हणून ओळखले जाते, मूलत: तीन-मार्ग हायड्रॉलिक पायलट चेक वाल्व्ह असतात. ते आपोआप हायड्रॉलिक सर्किट निवडतात. जेव्हा अ‍ॅक्ट्यूएटरला दोन पर्यायी दबाव तेलाच्या स्त्रोतांद्वारे पुरविला जातो आणि उच्च दाब तेल पोर्ट उघडण्याची आवश्यकता असते, तेव्हा शटल वाल्व वापरला जातो.

एसटी मालिका शटल वाल्व्ह क्लियर इंटरफेस थ्रेड ， वेगवान एक्झॉस्ट, मोठी वायुवीजन क्षमता, सुलभ स्थापना, गॅस कॉम्प्रेस करण्यास सक्षम ； वेगवान उत्सर्जन

खबरदारी आणि अनुप्रयोगांचे प्रश्नः

शटल वाल्व्ह प्रामुख्याने सिग्नल निवडीसाठी वापरले जातात, जसे की मॅन्युअल आणि स्वयंचलित ऑपरेशन दरम्यान स्विच करणार्‍या सर्किट्समध्ये.

जर एअर ट्यूब फिटिंग्ज योग्यरित्या निवडली गेली नाहीत, ज्यामुळे हवेचे सेवन किंवा बंदरात एक्झॉस्ट खूपच लहान असेल तर वाल्व कोर पूर्णपणे बदलू शकत नाही, ज्यामुळे सर्व बंदर जोडले जाऊ शकतात. हे प्रतिबंधित केले पाहिजे. एसटी -01: जी 1/8; एसटी -02: जी 1/4; एसटी -03: जी 3/8; एसटी -04: जी 1/2

शटल वाल्व्ह देखील उच्च आणि लो-प्रेशर स्विचिंग सर्किट्समध्ये वापरले जाऊ शकतात. तथापि, कमी दाब गमावण्याचा धोका टाळण्यासाठी शटल वाल्व्हच्या उच्च-दाब इनलेट बाजूला 2-स्थिती 3-वे वाल्व स्थापित करणे आवश्यक आहे.

प्रतीक:

सेंट सीरिज शटल वाल्व्ह सामान्य पॅरामीटर्स

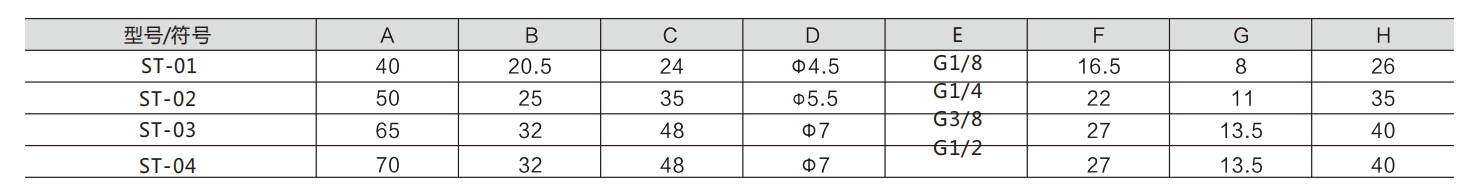

सेंट मालिका शटल वाल्व भिन्न पॅरामीटर्स
