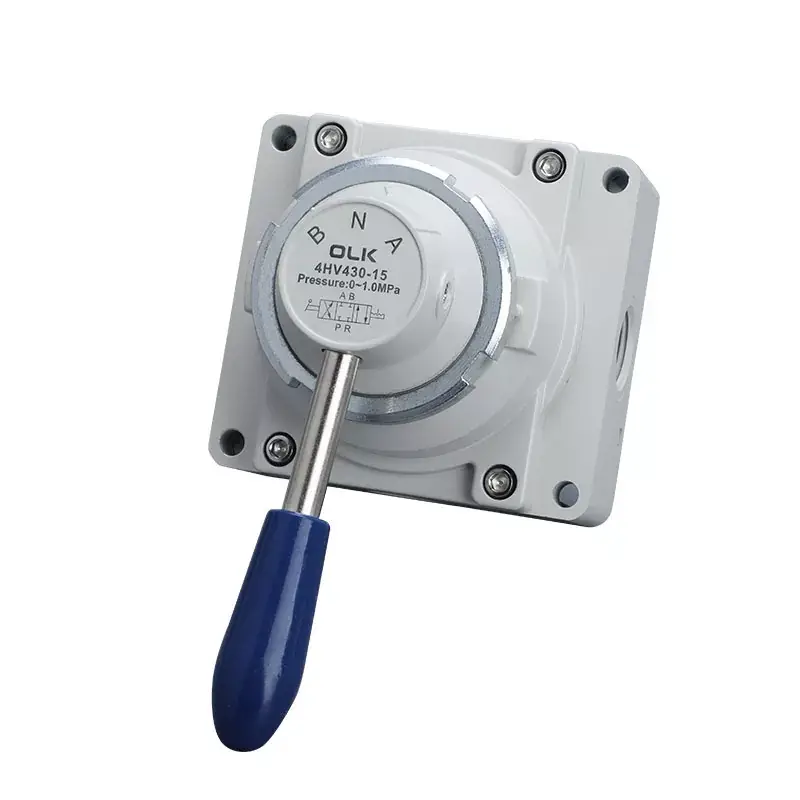

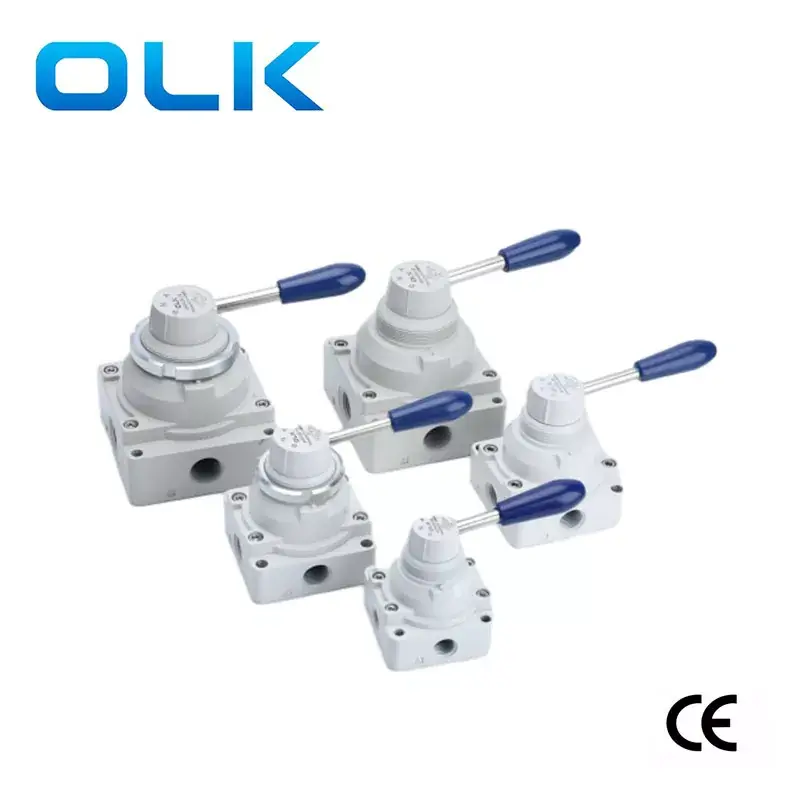

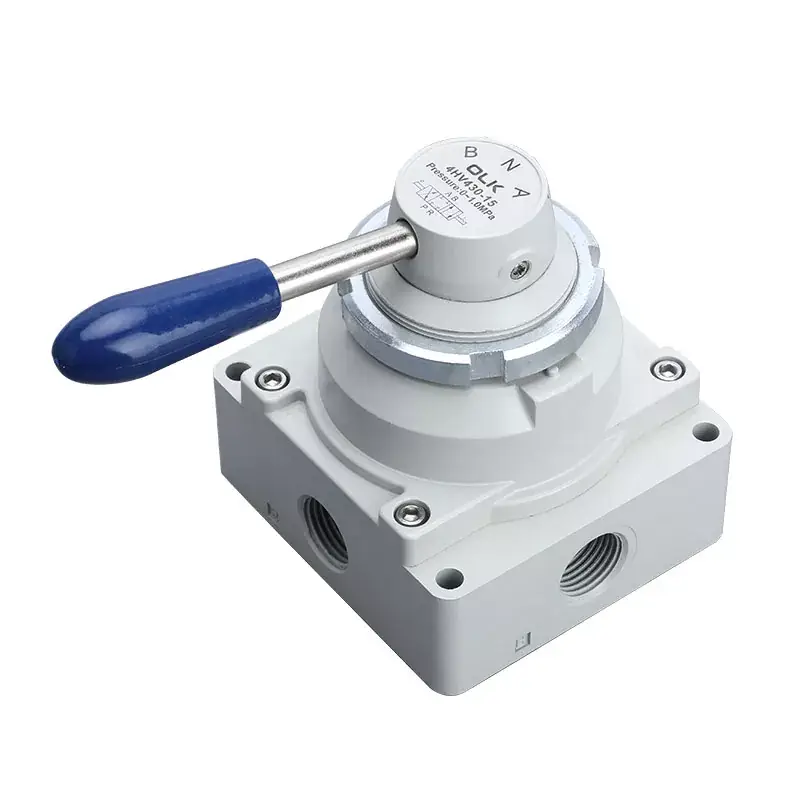

ओलेकाई (ओएलके) 4 एचव्ही मालिका द्वि-मार्ग चार-पोर्ट/तीन-मार्ग चार-पोर्ट हँड-ऑपरेटेड वाल्व मॅन्युअल लीव्हर फिरवून बदलला जातो, ज्यामुळे चांगली स्पर्शिक भावना आणि गुळगुळीत ऑपरेशन दिले जाते.
4 एचव्ही हाताने चालवलेल्या वाल्व्हमध्ये एक मोठा प्रभावी प्रवाह क्षेत्र आणि कमी दाब कमी होते, जे उर्जा वापर कमी करण्यास आणि द्रव हस्तांतरण दरम्यान कार्यक्षमता सुधारण्यास मदत करते. याव्यतिरिक्त, ते वापरकर्त्यांमधून निवडण्यासाठी दोन स्थापना प्रकार ऑफर करतात: पॅनेल स्थापना आणि तळाशी स्थापना, पॅनेल स्थापनेसाठी माउंटिंग नट्ससह.
एकंदरीत, ओलेइकाई (ओएलके) 4 एचव्ही मॅन्युअल वाल्व एक उच्च-कार्यक्षमता आणि वापरकर्ता-अनुकूल नियंत्रण वाल्व आहे जे विविध औद्योगिक क्षेत्रांमध्ये मोठ्या प्रमाणात वापरले जाते. 4 एचव्ही मॅन्युअल वाल्व्हबद्दल अधिक तपशीलवार माहितीसाठी, संबंधित उत्पादनाच्या पुस्तिकाचा सल्ला घेण्याची किंवा व्यावसायिक तांत्रिक कर्मचार्‍यांशी बोलण्याची शिफारस केली जाते.
1. गुळगुळीत आणि हलके एक चांगली स्पर्शिक भावना, अचूक स्थितीसह वळण:
2. कमी दाब कमी होण्यासह मोठा प्रभावी प्रवाह क्षेत्र;
3. मोठा प्रभावी प्रवाह क्षेत्र;
4. दोन स्थापना पद्धती उपलब्ध: पॅनेल आणि तळाशी स्थापना. पॅनेल स्थापना माउंटिंग नट्ससह येते.
|
ऑर्डर कोड |
|||||
|
4 एचव्ही |
2 |
30 |
__ |
8 |
S |
|
मॉडेल |
मालिका |
स्थिती |
|
पोर्ट आकार |
स्थापना प्रकार: |
|
4 एचव्ही P 4 एचव्ही मालिका हँड मॅन्युअल रोटिंग वाल्व्ह |
2: 200 मालिका |
24: 2/4 पोर्ट |
|
06: पीटी 1/8 |
रिक्त |
|
|
3: 300 मालिका |
34: 3/4 पोर्ट |
|
08: पीटी 1/4 |
एस: पॅनेल माउंटिंग vilu वाल्व्ह नटसह) |
|
|
4: 400 मालिका |
|
|
10: पीटी 3/8 |
|
|
|
|
|
|
15: पीटी 1/2 |
|
|
|
|
|
|
20: पीटी 3/4 |
|
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
क्रिया |
हात नियंत्रण |
|
वंगण |
अनावश्यक |
|
वर्किंग प्रेशर रेंज एमपीए (पीएसआय) |
0-1.0 (~ 145) |
|
हमी दबाव प्रतिकार |
1.5 एमपीए (215psi) |
|
कार्यरत तापमान ° से |
-20-70 |
|
मॉडेल |
पोर्ट व्यास |

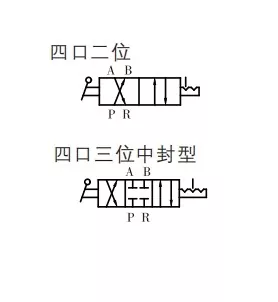

पदांची संख्या |
प्रभावी क्रॉस-सेक्शनल एरिया एमएमए (सीव्ही मूल्य) |
|
4 एचव्ही 210-06 |
पीटी 1/8 |
2 स्थिती 4 मार्ग |
14.0 (0.78) |
|
4 एचव्ही 230-06 |
पीटी 1/8 |
तीन चार मार्ग |
14.0 (0.78) |
|
4 एचव्ही 210-08 |
पीटी 1/4 |
2 स्थिती 4 मार्ग |
14.0 (0.78) |
|
4 एचव्ही 230-08 |
पीटी 1/4 |
तीन चार मार्ग |
14.0 (0.78) |
|
4 एचव्ही 310-08 |
पीटी 1/4 |
2 स्थिती 4 मार्ग |
30.0 (1.67) |
|
4 एचव्ही 330-08 |
पीटी 1/4 |
तीन चार मार्ग |
30.0 (1.67) |
|
4 एचव्ही 310-10 |
पीटी 3/8 |
2 स्थिती 4 मार्ग |
33.0 (1.83) |
|
4 एचव्ही 330-10 |
पीटी 3/8 |
तीन चार मार्ग |
33.0 (1.83) |
|
4 एचव्ही 410-15 |
पीटी 1/2 |
2 स्थिती 4 मार्ग |
88.0 (4.89) |
|
4 एचव्ही 430-15 |
पीटी 1/2 |
तीन चार मार्ग |
88.0 (4.89) |
|
4 एचव्ही 410-20 |
पीटी 3/4 |
2 स्थिती 4 मार्ग |
95.0 (5.27) |
|
4 एचव्ही 430-20 |
पीटी 3/4 |
तीन चार मार्ग |
95.0 (5.27) |
|
मॉडेल: |
धागा: |
|
4 एचव्ही 200 |
M35x1.5 |
|
4 एचव्ही 300 |
M40x1.5 |
|
4 एचव्ही 400 |
M52x1.5 |
|
|
|
|
OLK VUEMATIT |
|||||||||
|
फोटो |
|
|
|
|
|
|
|
|
|
|
OLK मॉडेल |
4 एचव्ही 210/310/410/230/330/430 |
|
एचव्ही 200 ए/बी |
|
एचव्ही -02/03/04 |
|
एचव्ही 400-02/03/04 |
|
के 34 आर 6-8/एल/डी |
|
स्थिती |
2 स्थिती 4 मार्ग |
|
3 स्थिती 4 मार्ग |
|
3 स्थिती 4 मार्ग |
|
3 स्थिती 4 मार्ग |
|
3 स्थिती 4 मार्ग |
|
|
3 स्थिती 4 मार्ग |
|
|
|
|
|
|
|
|
|
पोर्ट आकार |
आरसी 1/8,1/4,3/8,1/2,3/4 |
|
पीटी 1/4 |
|
पीटी 1/4, पीटी 3/8, पीटी 1/2 |
|
पीटी 1/4, पीटी 3/8, पीटी 1/2 |
|
जी 1/4 |
|
उत्पादन वैशिष्ट्ये |

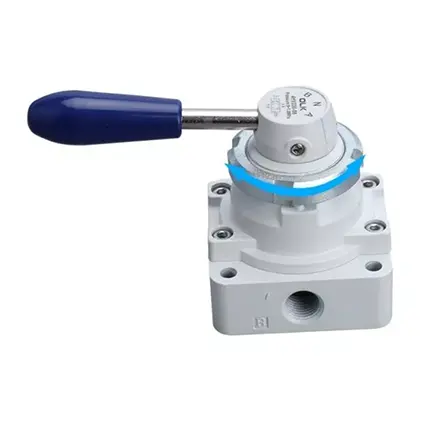

पॅनेल माउंटिंग |
|
उ: चतुर्भुज इंटरफेस बी: तळाशी ध्वनी क्षमतेसह दोन-साइड इंटरफेस |
|
|
|
|
|
रिक्त ● एका बाजूला एक छिद्र l low उलट बाजूंनी दोन छिद्र |
|
|
|
|
|
|
|
|
|
|
|
|
हँडल |
काढण्यायोग्य हँडल |
|
काढण्यायोग्य हँडल |
|
काढण्यायोग्य हँडल |
|
न काढता येण्यायोग्य/ प्लास्टिक हँडल |
|
काढण्यायोग्य हँडल, अँटी-स्कॉल्ड हँडल |
|
|
|
|
|
|
|
|
|
|
|
|
बेसचे परिमाण |
200 मालिका: 62 मिमी |
|
61.3 मिमी |
|
74 मिमी |
|
74 मिमी |
|
55 मिमी |
|
|
|
|
एचव्ही 200 ए |
|
|
|
|
|
के 34 आर 6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
एचव्ही 200 बी |
|
|
|
|
|
के 34 आर 6-8 एल |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
के 34 आर 6-8 डी |
|
|
|
|
|
|
|
|
|
|
|
4 एचव्ही हँड कंट्रोल वाल्व्हमध्ये वैशिष्ट्य काय आहे?
4 एचव्ही हँड वाल्व पॅनेल माउंटिंग असू शकते.
4 एचव्ही मॅन्युअल वाल्व्हमध्ये किती पदे निवडली जाऊ शकतात?
2 स्थिती 4 मार्ग आणि 3 स्थिती 4 मार्ग दोन प्रकार निवडला जाऊ शकतो.
