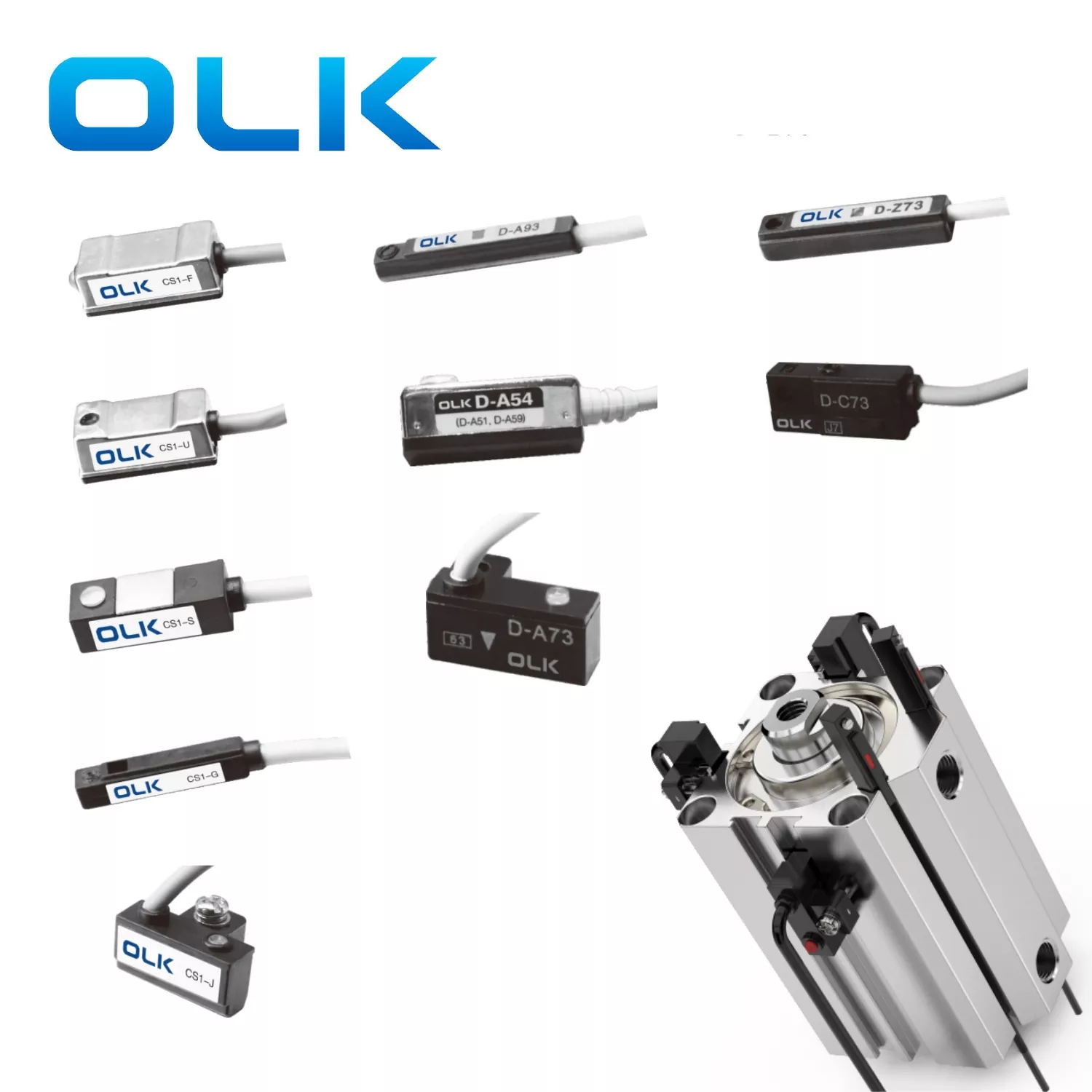

सिलेंडर मॅग्नेटिक स्विचचा वापर एअर सिलिंडर स्ट्रोकची स्थिती शोधण्यासाठी केला जातो, मशीन कंट्रोल व्हॉल्व्ह किंवा स्ट्रोकच्या दोन्ही टोकांवर त्यांचे माउंटिंग ब्रॅकेट्स आणि पिस्टन रॉडच्या शेवटी टक्कर ब्लॉक्सची आवश्यकता नसल्यामुळे ते वापरण्यास सुलभ आणि संरचनेत कॉम्पॅक्ट करणे आवश्यक नाही. उच्च विश्वसनीयता, लांब आयुष्य, कमी किंमत आणि शॉर्ट स्विच प्रतिसाद वेळ, म्हणूनच त्याचा मोठ्या प्रमाणात वापर केला गेला आहे.
ओएलके वापरताना सुचवितो, हे लक्षात घेणे महत्वाचे आहे की मजबूत चुंबकीय फील्ड असलेल्या डिव्हाइसजवळ सिलेंडर मॅग्नेटिक स्विच स्थापित केले जाऊ नये. चुंबकीय स्विचसह सुसज्ज दोन वायवीय सिलेंडर्स जेव्हा चुंबकीय हस्तक्षेप रोखण्यासाठी समांतर हलतात, तेव्हा अंतर 40 मिमीपेक्षा जास्त असावे. चुंबकीय स्विचची स्थिती ऑफसेट आहे की नाही हे नियमितपणे तपासणे आवश्यक आहे.
· बुद्धिमान सेन्सिंग
· चुंबकीय स्थिरता, संवेदनशील प्रेरण
Plannd स्थापित करणे सोपे आहे, सिलेंडर स्ट्रोकच्या बाजूने कोणत्याही स्थितीत स्थापित केले जाऊ शकते
|
मॉडेल |
सीएस 1-एफ |
सीएस 1-इन |
सीएस 1-जे |
सीएस 1-एस |
सीएस 1-जी |
डी-ए 33 |
डी-ए 73 |
डी-झेड 73 |
डी-ए 54 |
|
लागू सिलेंडर्स |
एससी/माल/मा |
एससी/माल/मा |
एसडीए/टीडीए/टीएन |
वाईट/माझे |
एसडीए (ग्रूव्ह) |
सु (एसएमसी) |
सीक्यू 2 बी (एसएमसी) |
सीएक्सएस (एसएमसी) |
|
|
स्थापना पद्धत |
टाय रॉड्स/रिंग बेल्ट |
टाय रॉड्स/रिंग बेल्ट |
ट्रॅक |
रद्द |
ट्रॅक |
ट्रॅक |
ट्रॅक |
ट्रॅक |
ट्रॅक |
|
फोटो |
|
|
|
|
|
|
|
|
|
|
सिलेंडर अनुप्रयोग आकृती |
|
|
|
|
|
|
|
|
|
|
बाह्यरेखा परिमाण आकृती |
|
|
|
|
|
|
|
|
|
|
स्विच प्रकार |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
एसपीएसटी सामान्यपणे उघडा |
|
सेन्सिंग प्रकार |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
संपर्क सह रीड स्विच करा |
|
ऑपरेटिंग व्होल्टेज |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
5-240 व्ही डीसी/एसी |
|
कमाल स्विच चालू आहे |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
100 एमए (कमाल) |
|
जास्तीत जास्त संपर्क क्षमता |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
10 डब्ल्यू (कमाल) |
|
अंतर्गत उर्जा वापर |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
|
व्होल्टेज ड्रॉप |
कमाल 2.5 व्ही @ 10 एमए डीसी |
कमाल 2.5 व्ही @ 100 एमए डीसी |
कमाल 2.5 व्ही @ 100 एमए डीसी |
कमाल 2.5 व्ही @ 10 एमए डीसी |
कमाल 2.5 व्ही @ 10 एमए डीसी |
कमाल 2.5 व्ही @ 40 एमए डीसी |
कमाल 2.5 व्ही @ 10 एमए डीसी |
कमाल 2.5 व्ही @ 40 एमए डीसी |
कमाल 2.5 व्ही @ 40 एमए डीसी |
|
गळती चालू |
|
|
|
|
|
कमाल 10 डब्ल्यू |
|
कमाल 10 डब्ल्यू |
कमाल 10 डब्ल्यू |
|
सूचक प्रकाश |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
लाल एलईडी |
|
केबल |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
2.8φ, 2 सी, राखाडी तेल-प्रतिरोधक पीव्हीसी |
|
संवेदनशीलता |
|
|
|
|
60 गौस |
60 गौस |
60 गौस |
60 गौस |
60 गौस |
|
कमाल स्विचिंग वारंवारता |
200 हर्ट्ज |
200 हर्ट्ज |
200 हर्ट्ज |
200 हर्ट्ज |
अदृषूक |
– |
अदृषूक |
– |
अदृषूक |
|
ऑपरेटिंग तापमान |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
शॉक प्रतिकार |
30 जी |
30 जी |
30 जी |
30 जी |
30 जी |
30 जी |
30 जी |
30 जी |
30 जी |
|
कंपन प्रतिकार |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
संरक्षण श्रेणी |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
संरक्षणात्मक सर्किट |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
काहीही नाही |
|
मॉडेल |
एसयू -10 |
एसयू -12 |
एसयू -15 |
एसयू -16 |
एसयू -18 |
टीसीएस 1-एफ |
|
लागू सिलेंडर्स |
SU32 |
एसयू 32/40/50 |
त्याचे |
SU80/100/12 |
|
कंस |
|
स्थापना पद्धत |
ट्रॅक |
ट्रॅक |
ट्रॅक |
ट्रॅक |
ट्रॅक |
स्क्रू |
|
युनिट |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
|
मॉडेल |
एमए -16 |
एमए -20 |
एमए -25 |
एमए -32 |
एमए -40 |
माल -16 |
माल -20 |
माल -25 |
एमएएल -32 |
माल -40 |
|
युनिट |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
पीसी |
1: स्टेनलेस स्टील झिप संबंधांसह सुरक्षित
2: पुल रॉडवर निश्चित
3: इंस्टॉलेशन स्लॉट वरून थेट स्थापित करा
4: रेल्वे स्थापना
चुंबकीय स्विचसाठी खबरदारी
Short शॉर्ट-सर्किट 2-वायर स्विच करू नका.
2-वायर मॅग्नेटिक स्विचमध्ये खूपच प्रतिकार असतो. त्यांना थेट शक्तीशी कनेक्ट केल्याने शॉर्ट सर्किट होऊ शकते आणि स्विच बर्न होऊ शकते.
Waring वायरिंग ध्रुवीयता तपासा.
2-वायर स्विच योग्य ध्रुवीयतेसह कनेक्ट केलेले असणे आवश्यक आहे. उलट वायरिंगमुळे सिग्नल लाइट चालू होऊ शकत नाही.
3-वायर स्विचेस देखील योग्यरित्या वायर्ड केले जाणे आवश्यक आहे किंवा ते खराब होऊ शकतात.
Larger मोठ्या प्रेरक भारांशी थेट कनेक्ट होऊ नका.
मोटर्स किंवा बिग सोलेनोइड वाल्व्हसारख्या मोठ्या भारांमुळे वाढ होऊ शकते आणि स्विच नष्ट होऊ शकते. व्होल्टेज आणि वर्तमान स्थिर आणि स्वच्छ असल्याची खात्री करा.
Surn मजबूत चुंबकीय फील्ड आणि मेटल चिप्स टाळा.
हे संवेदनशीलता कमी करू शकते आणि चुकीचे सिग्नल किंवा अपयशास कारणीभूत ठरू शकते. मजबूत चुंबकीय वातावरणासाठी, त्या वापरासाठी डिझाइन केलेले विशेष चुंबकीय स्विच वापरा.
Star कठोर वातावरणात वापरू नका.
सेन्सर हेड राळचे बनलेले आहे. पाणी, रसायने किंवा समुद्राचे पाणी टाळा, ज्यामुळे ते क्रॅक होऊ शकते किंवा फुगू शकते.
Care काळजीपूर्वक हाताळा.
चुंबकीय स्विचेस नाजूक आहेत. स्टोरेज, ट्रान्सपोर्ट आणि इन्स्टॉलेशन दरम्यान प्रभाव, खेचणे किंवा खडबडीत हाताळणी टाळा.
· 2-वायर इलेक्ट्रॉनिक स्विचमध्ये गळती चालू.
या स्विचमध्ये एक लहान गळती चालू आहे. खोटे सिग्नल टाळण्यासाठी लोडची प्रारंभिक प्रवाह गळतीच्या वर्तमानापेक्षा जास्त असल्याचे सुनिश्चित करा. 3-वायर स्विचमध्ये गळती कमी असते किंवा गळती न घेता यांत्रिक स्विच वापरा.
Other इतर विशेष अटींसाठी, वापरण्यापूर्वी सल्लामसलत करा.
अयोग्य वापरामुळे नुकसान किंवा तोटा टाळण्यासाठी ओएलके टीमशी संपर्क साधा.
चुंबकीय स्विच कसा वापरला जातो?
सिग्नल प्रसारित करण्यासाठी पीएलसी, रिले आणि इतर नियंत्रकांच्या संयोगाने चुंबकीय स्विचेस वापरले जाऊ शकतात.
चुंबकीय स्विचसाठी काय खबरदारी आहे?
चुंबकीय स्विच वापरताना थेट वीजपुरवठा शॉर्ट-सर्किट करू नका.
संपर्क नसलेले चुंबकीय स्विच म्हणजे काय?
संपर्क नसलेले चुंबकीय स्विच संपर्क प्रकारापेक्षा वेगळ्या प्रकारे कार्य करते. हे रीड स्विचसारख्या यांत्रिक भागांऐवजी मॅग्नेट शोधण्यासाठी इलेक्ट्रॉनिक घटकांचा वापर करते. म्हणूनच याला सॉलिड-स्टेट किंवा इलेक्ट्रॉनिक चुंबकीय स्विच देखील म्हणतात. त्याला शॉक आणि कंपचा चांगला प्रतिकार आहे आणि त्याचे आयुष्य जवळजवळ कायम आहे.
|
सिलेंडर्ससाठी दोन स्थिती शोधण्याच्या पद्धतींची तुलना |
||
|
शोधण्याचा मार्ग |
|
वैशिष्ट्य |
|

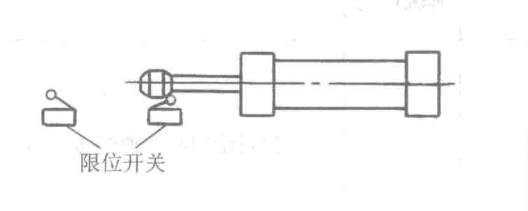

मर्यादा स्विच: पिस्टन रॉडच्या समोरील टक्कर ब्लॉक्ससह मर्यादा स्विच स्थापित केले जातात. मर्यादा स्विच प्रकारात, पिस्टन रॉडवर टक्कर ब्लॉक्स स्थापित केले जातात आणि पिस्टनच्या हालचाली स्ट्रोक शोधण्यासाठी पिस्टन रॉडच्या हालचाली स्ट्रोकच्या दोन्ही टोकांवर मर्यादा स्विच (जसे की ट्रॅव्हल स्विच आणि मेकॅनिकल कंट्रोल डायरेक्शनल वाल्व्ह) स्थापित केले जातात. हा संपर्क स्विच आहे. |
|
1) डिझाइन, स्थापना, डीबगिंग आणि देखभाल यांचे वर्कलोड मोठे आहे. २) स्थापना जागा मोठी आहे 3) किंमत जास्त आहे. )) अयोग्यरित्या वापरल्यास, आयुष्य कमी आहे. 5) चुंबकीय क्षेत्रामुळे प्रभावित होत नाही |
|

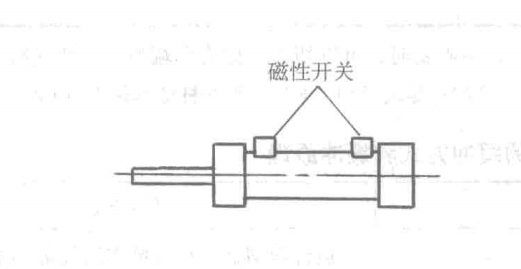

चुंबकीय स्विच: मॅग्नेटिक स्विच प्रकार म्हणजे एअर सिलिंडरचा हालचाल स्ट्रोक शोधण्यासाठी सिलेंडर बॉडीवर थेट वेगवेगळ्या पोझिशन्सवर दोन चुंबकीय स्विच स्थापित करणे. हे संपर्क नसलेले स्विच आहे. |
|
1) डिझाइन आणि स्थापना वेळ, डीबग करणे सोपे आहे २) लहान स्थापना जागा )) कमी संलग्नकांसह किंमत मोठ्या प्रमाणात कमी केली जाते. )) यात उच्च विश्वसनीयता, दीर्घ आयुष्य आणि कृती स्थितीची चांगली पुनरावृत्ती आहे. यांत्रिक प्रभावाच्या नुकसानीची कोणतीही समस्या नाही आणि त्यात धूळ, पाणी आणि तेल प्रतिकार क्षमता मजबूत आहेत. )) इलेक्ट्रिक वायवीय संयुक्त नियंत्रण साध्य करणे सोपे आहे )) मजबूत चुंबकीय क्षेत्रात अँटी मॅग्नेटिक उपाययोजना केल्या पाहिजेत |
