एफए फ्लॅंज माउंट हा एक फ्रंट माउंटिंग ब्रॅकेट आहे जो एससी मालिका मानक वायवीय सिलेंडर्ससाठी वापरला जातो. सिलेंडर बॉडी फिक्स करा जेणेकरून लोडची हालचाल आणि पिस्टनच्या हालचालीची दिशा समान अक्षांवर किंवा समांतरांवर असेल. एफए माउंटिंग एकंदर रचना अंतर्भूत स्टॅम्पिंग मोल्डिंगचा अवलंब करते.

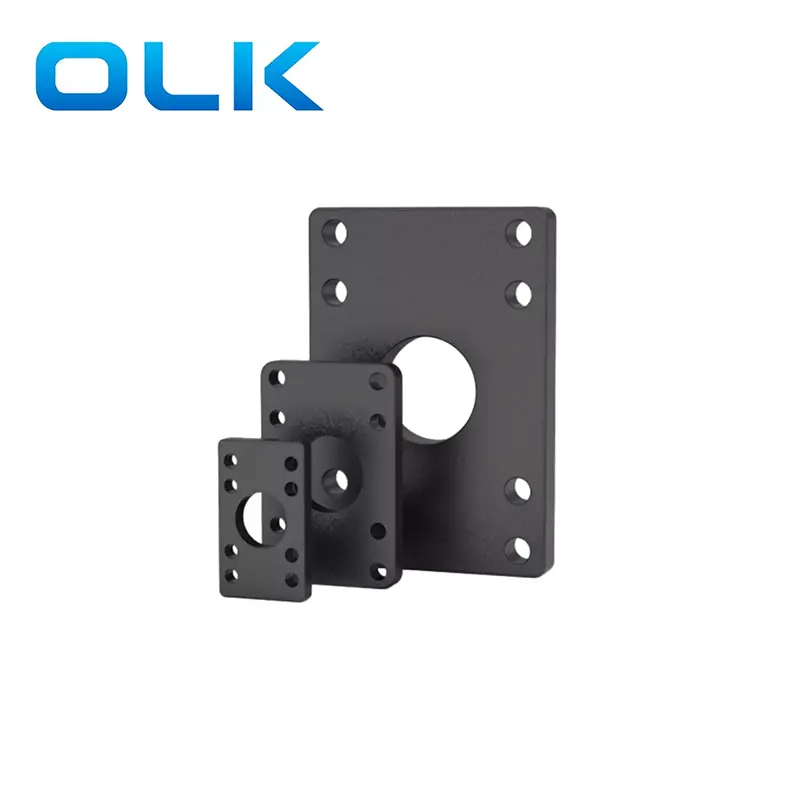

एफए फ्लॅंज माउंट माउंटिंग होलसह एक ब्लॅक आयत फ्लॅट आहे, ज्यामुळे एससी मालिका वायवीय सिलेंडरला मशीन आणि पृष्ठभागावर नॉन-रॉड एंडपासून सुरक्षितपणे निश्चित केले जाते. आयएसओ 15552 किंवा आयएसओ 6431 सिलिंडर माउंटिंग स्टँडर्ड्सचे पालन करते. अचूक आकाराचे भोक स्थिती, कॉम्पॅक्ट स्ट्रक्चर आणि संयोजन 0-60 इ.

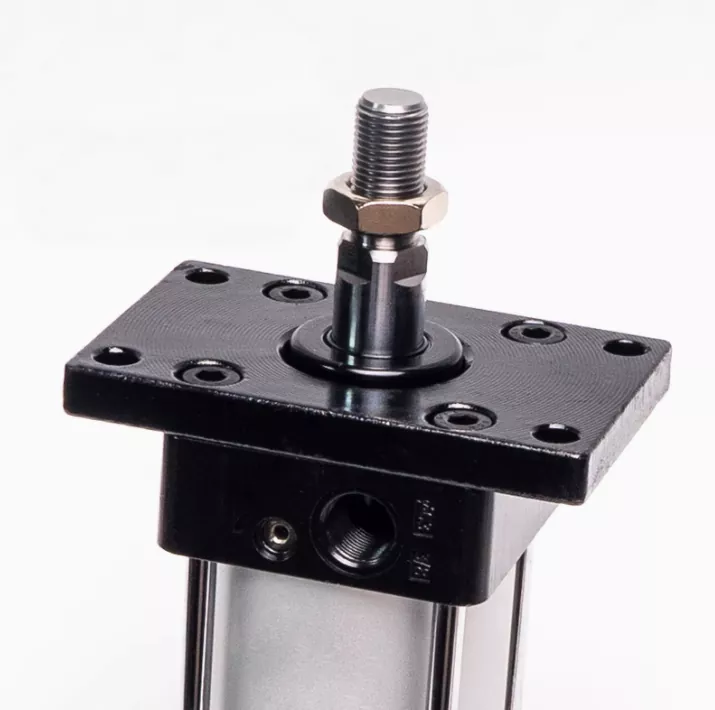

अनुप्रयोगः पुढच्या टोकाला कंस किंवा रोबोटिक शस्त्रासह उपकरणे स्थापित करण्यासाठी आणि सामान्यत: स्वयंचलित मशीनच्या स्थापनेच्या छिद्रांसारखे समान विमानात एफए-फ्रंट फ्लॅंज सिलेंडर ब्रॅकेटच्या योग्यतेमुळे. तर खालीलप्रमाणे अनेक विशिष्ट अनुप्रयोग परिस्थिती आहेत
पॅकेजिंग मशीन: अचूक स्ट्रोक नियंत्रणासह निश्चित-स्थिती रेषीय हालचाली.
ऑटोमेशन उपकरणे: अनुलंब किंवा क्षैतिज स्थितीत सिलेंडर्ससाठी स्थिर आरोहित.
मटेरियल हँडलिंग: फिक्स्चरमध्ये वापरले जाते जेथे सिलेंडरला सुरक्षितपणे बोल्ट करणे आवश्यक आहे.
मशीनिंग स्टेशन: शून्य बाजूकडील हालचाली आवश्यक असलेल्या दाबणे, ढकलणे किंवा क्लॅम्पिंग क्रियांसाठी.
चाचणी रिग्स आणि कंट्रोल युनिट्स: जेथे पुनरावृत्तीसाठी कठोर सिलेंडर स्थिती आवश्यक आहे.
|

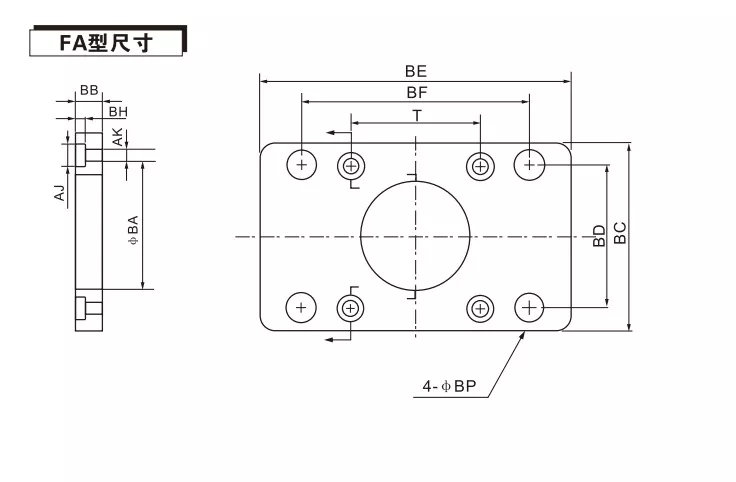

एससी |
63 |
X |
50 |
- |
S |
- |
एफए |
|
एससी मालिका मानक न्यूमासिट सिलेंडर |
बोअर आकार |
|
स्ट्रोक |
|
एस ● चुंबकीय |
|
एफए: सिलेंडर हेड विथफा फ्लॅंज माउंट |
|
|
|
|
|
|
रिक्त: नॉन |
|
|
|
कोड / बोर व्यास |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
बा |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
बीबी |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
बीसी |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
बीडी |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
बीई |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
बीएफ |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
भ |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
एजे |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
आणि |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
बीपी |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
एफए फ्रंट फ्लॅंज सिलेंडर ब्रॅकेट वापरण्यासाठी इतर सिलेंडर्सशी जुळले जाऊ शकते?
वेगवेगळ्या सिलेंडर्सच्या स्थापनेच्या छिद्रांमध्ये भिन्न स्थिती आहेत आणि एफए फ्लॅंज प्लेट्स जुळणार्‍या एफए फ्लॅंज प्लेट्स वापरल्या पाहिजेत. ही एफए मालिका फ्लॅंज प्लेट केवळ एससी मालिका मानक सिलेंडर्ससह वापरली जाऊ शकते.
ऑलक एफए फ्लॅंज माउंट आणि एफबी रियर फ्लॅंज？ सह भिन्न whtats
एफए फ्रंट फ्लॅंज: सिलेंडरच्या पुढच्या टोकाला उपकरणांशी जोडा, पिस्टन रॉड स्थापनेदरम्यान बाहेरील बाजूने. सामान्यत: उपकरणे फ्रंट-एंड आणि लोड पुश परिस्थितींमध्ये वापरली जातात.
एफबी रियर फ्लॅंज: सिलेंडरच्या मागील टोकास उपकरणांशी जोडा आणि कंसच्या मागे सिलेंडर बॉडी लपवा. ज्या परिस्थितीत सिलेंडर बॉडी निश्चित करणे आवश्यक आहे आणि त्याची स्थिती राखणे आवश्यक आहे अशा परिस्थितीसाठी योग्य.
