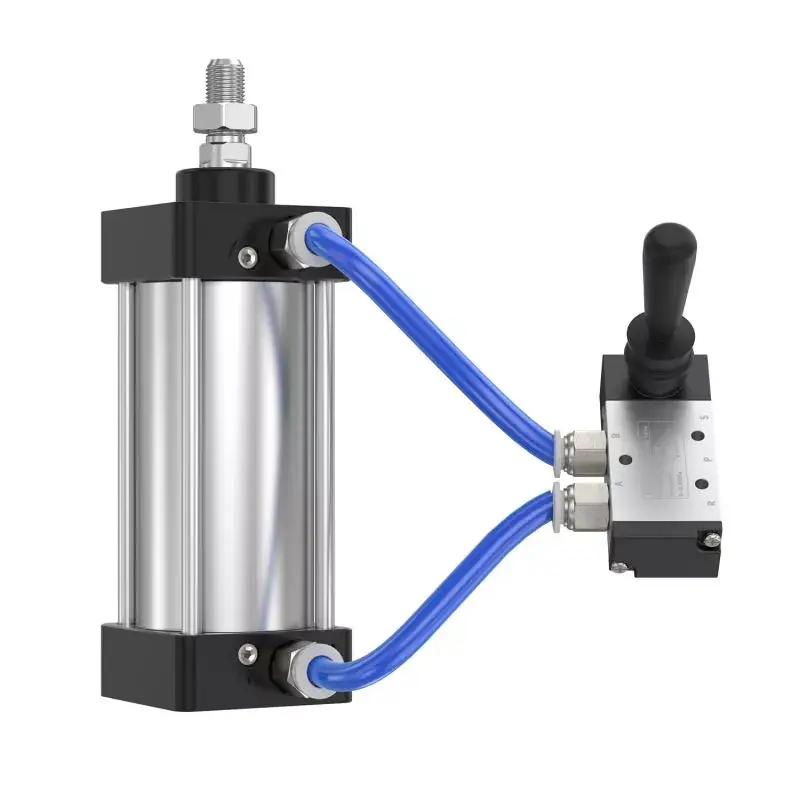

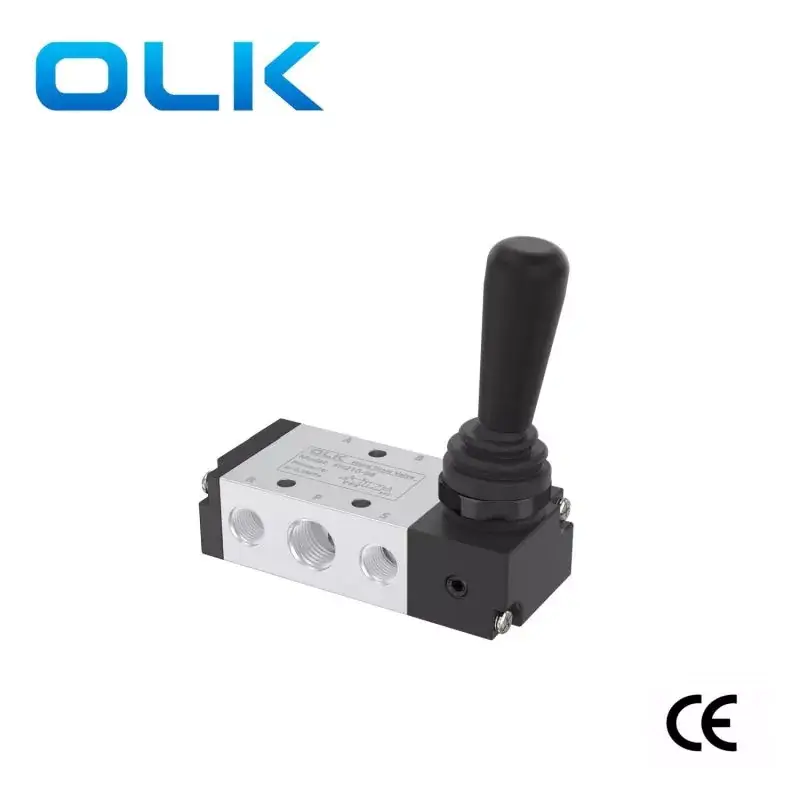

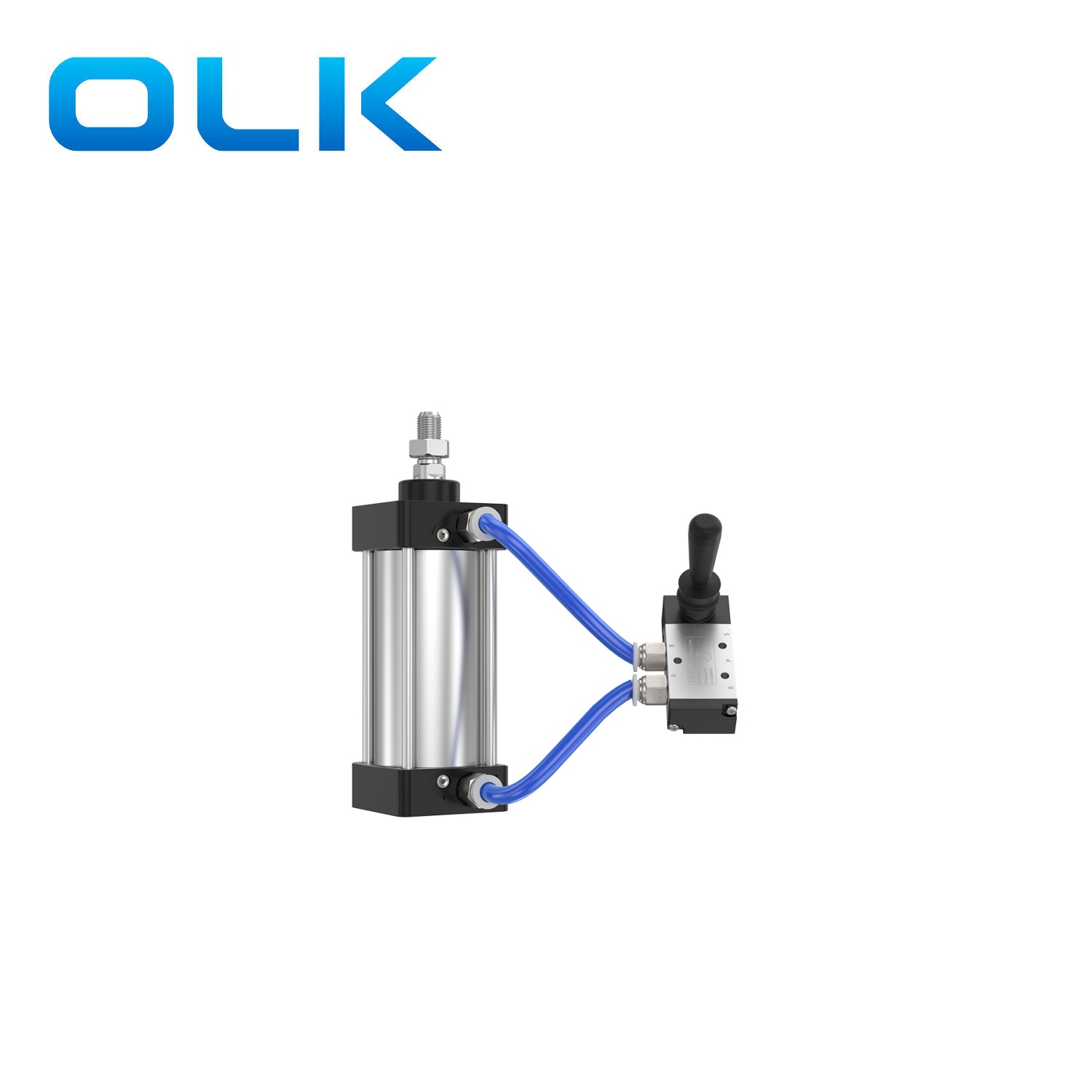

ओलेकाई (ओएलके) 4 एच मालिका लीव्हर वाल्व 5 वे जटिल विद्युत नियंत्रण घटकांशिवाय सोपी आणि विश्वासार्ह ऑपरेशन ऑफर करते, मूलभूत वायवीय नियंत्रण परिस्थितीसाठी उच्च विश्वसनीयता आणि योग्यता सुनिश्चित करते. वापरकर्ते वास्तविक गरजेनुसार हँड लीव्हर वाल्व्ह ऑपरेट करून गॅस प्रवाहाची दिशा समायोजित करू शकतात.
4 एच मालिका लीव्हर वाल्व्हॅप्लिकेबल परिस्थिती: प्रयोगशाळेचे अनुप्रयोग, जसे की प्रयोगशाळेची वायवीय प्रणाली, संशोधन उपकरणे इ.
नोट्सः गॅस गळती किंवा वाल्व्ह जामिंग यासारख्या वापरादरम्यान कोणतीही विकृती आढळल्यास कृपया त्वरित वापरणे थांबवा आणि विक्रीनंतरच्या सेवेसाठी ओएलके कंपनी विक्री कर्मचार्‍यांशी संपर्क साधा.
प्रतीक:
ऑर्डर कोड
4 एच
2
30 सी
08
मॉडेल:
कोड:
झडप प्रकार:
बंदर आकार:
4 एच: मॅन्युअल रीसेट लीव्हर वाल्व्ह हँड वाल्व्ह
2: 200 मालिका
10: 5/2 वे वाल्व
200 मालिका: 06: जी 1/8

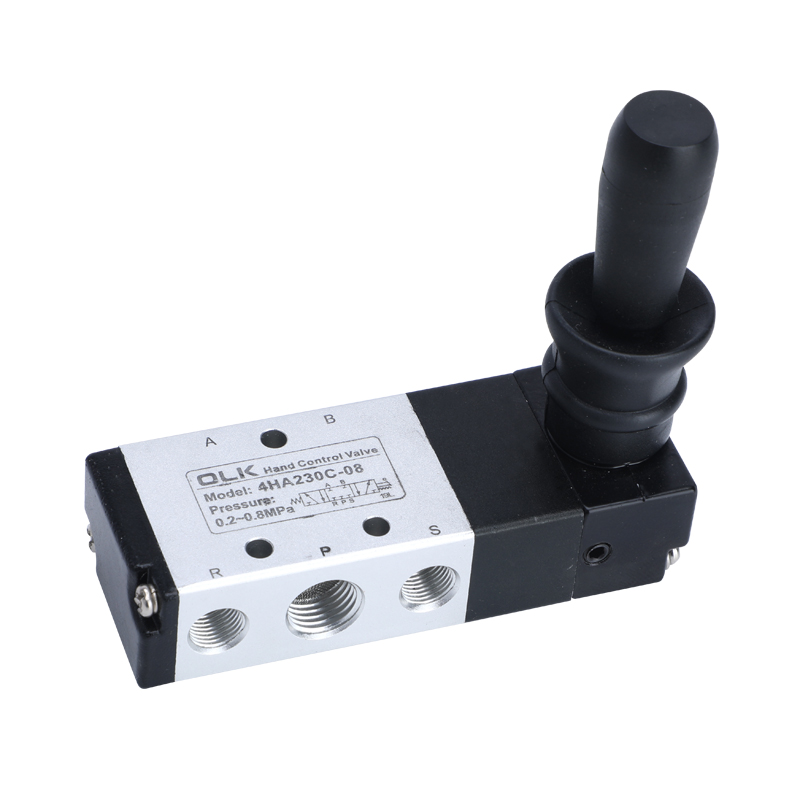

4 एचए: स्प्रिंग-रिटर्न लीव्हर वाल्व्ह हँड वाल्व्ह
3: 300 मालिका
30 सी: 5/3 मार्ग, 3 स्थान बंद केंद्र
200 मालिका: 08: जी 1/4
30 ई: 5/3 मार्ग, 3 स्थिती एक्झॉस्ट सेंटर
300 मालिका ● 08 ● जी 1/8
30 पी: 5/3 मार्ग, 3 पोझिशन प्रेशर सेंटर
300 मालिका ● 10 ● जी 3/8
1. मॅन्युअल ऑपरेशन, गुळगुळीत कृती, अचूक आणि विश्वासार्ह स्थिती;
2. पिस्टन-प्रकारची रचना, उत्कृष्ट सीलिंग, कॉम्पॅक्ट आकार, हलके, सुलभ स्थापना आणि विघटन;
3. आतील छिद्रांवर एक विशेष तंत्राने प्रक्रिया केली जाते, परिणामी कमी घर्षण प्रतिकार आणि लांब सेवा जीवन;
4. तेलाच्या वंगणाची आवश्यकता नाही;
5. पॅनेल स्थापना कार्यक्षमता, सुलभ आणि सोयीस्कर स्थापना, विविध ग्राहकांच्या गरजा पूर्ण करणे.
१) पाच-पोर्ट थ्री-पोझिशन मॅन्युअल रीसेट मॅन्युअल वाल्व्ह स्प्रिंग स्टील बॉल पोझिशनिंग, स्विचिंग सुलभ करते. कृपया ऑपरेशन दरम्यान अत्यधिक शक्ती लागू न करण्यासाठी सावधगिरी बाळगा, कारण यामुळे चुकीच्या नियंत्रणाची स्थिती आणि अनावश्यक कृती होऊ शकतात.
२) पॅनेलसह माउंट करताना आपण विशिष्ट परिस्थितीवर आधारित स्पेसर काढू किंवा टिकवून ठेवू शकता.
)) वेगवेगळ्या स्थापनेच्या दृष्टिकोनासाठी आकृतीचा सल्ला घ्या.
विशेष टीपः पॅनेल सुरक्षित करताना, माउंटिंग प्लेटची जाडी आणि माउंटिंग होलच्या व्यासाचा विचार करा.
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
क्रिया |
मॅन्युअल डायरेक्ट कंट्रोल |
|
वंगण |
अनावश्यक |
|
वर्किंग प्रेशर रेंज एमपीए (पीएसआय) |
0-0.8 (0 ~ 114) |
|
हमी दबाव प्रतिकार |
1.5 एमपीए (215psi) |
|
कार्यरत तापमान ° से |
-20-70 |
|
शरीर सामग्री |
अ‍ॅल्युमिनियम मिश्र धातु |
|
मॉडेल |
पोर्ट व्यास |
पदांची संख्या |
फ्लो क्रॉस-सेक्शनल एरिया एमएमए (सीव्ही मूल्य) |
|
4 एच 210-06 |
सेवन = आउटलेट = जी 1/8 |
2 स्थिती 5 मार्ग |
14.0 (0.78) |
|
4 एच 230 सी -06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
12.0 (0.67) |
|
4 एच 230 ई -06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
12.0 (0.67) |
|
4 एच 230 पी -06 |
सेवन = आउटलेट = जी 1/8 |
तीन स्थान पाच मार्ग |
12.0 (0.67) |
|

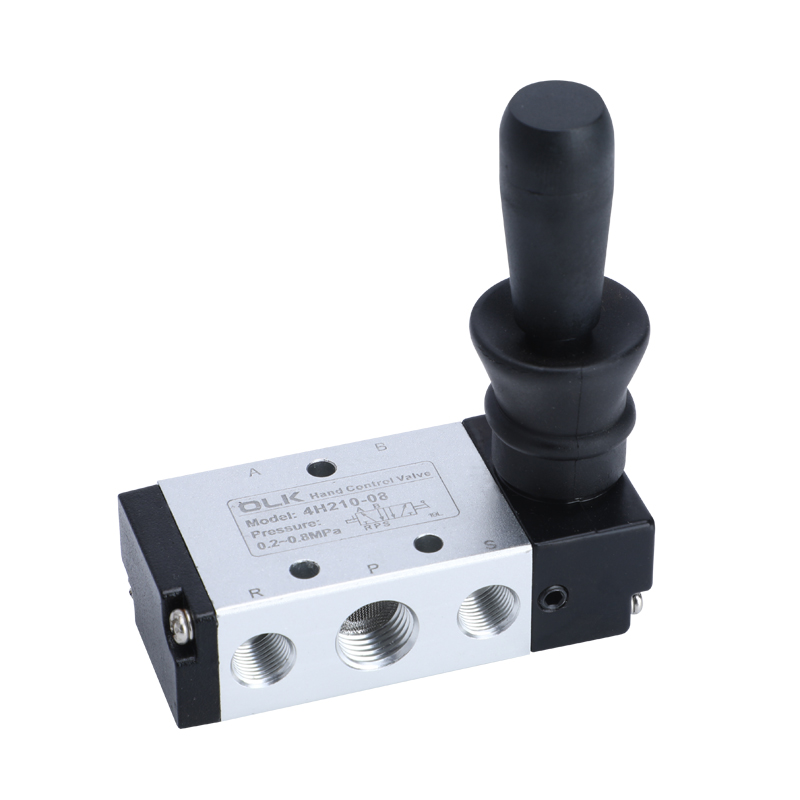

4 एच 210-08 |
सेवन = आउटलेट = जी 1/4 |
2 स्थिती 5 मार्ग |
16.0 (0.89) |
|
4 एच 230 सी -08 |
सेवन = आउटलेट = जी 1/4 |
तीन स्थान पाच मार्ग |
12.0 (0.67) |
|
4 एच 230 ई -08 |
सेवन = आउटलेट = जी 1/4 |
तीन स्थान पाच मार्ग |
12.0 (0.67) |
|
4 एच 230 पी -08 |
सेवन = आउटलेट = जी 1/4 |
तीन स्थान पाच मार्ग |
12.0 (0.67) |
|
4 एच 310-08 |
सेवन = आउटलेट = जी 1/4 |
2 स्थिती 5 मार्ग |
25.0 (1.39) |
|
4 एच 330 सी -08 |
सेवन = आउटलेट = जी 1/4 |
तीन स्थान पाच मार्ग |
18.0 (1.00) |
|
4h330e-08 |
सेवन = आउटलेट = जी 1/4 |
तीन स्थान पाच मार्ग |
18.0 (1.00) |
|
4 एच 330 पी -08 |
सेवन = आउटलेट = जी 1/4 |
तीन स्थान पाच मार्ग |
18.0 (1.00) |
|

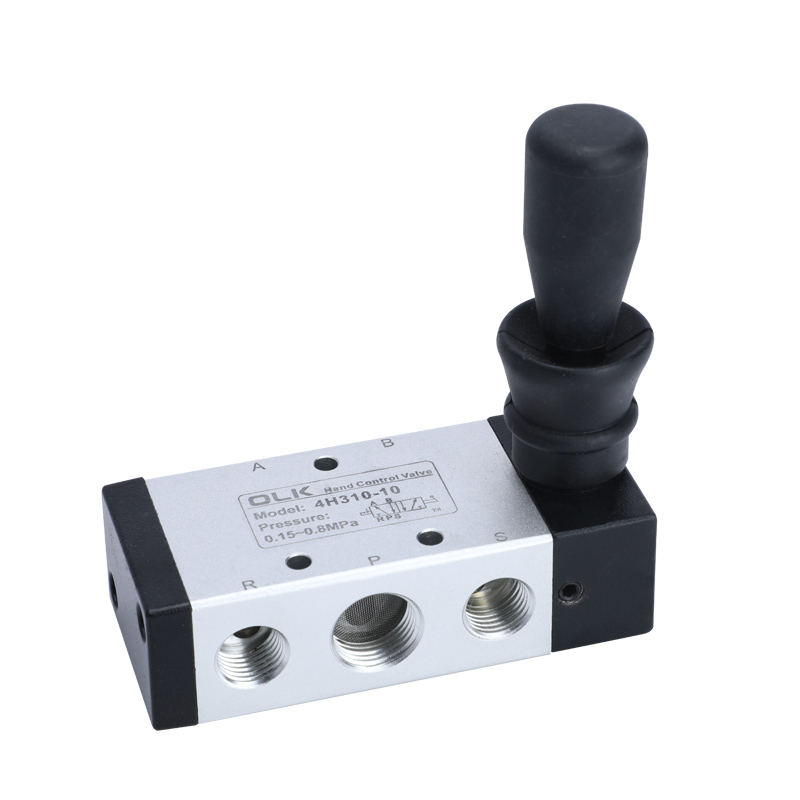

4 एच 310-10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
2 स्थिती 5 मार्ग |
30.0 (1.67) |
|

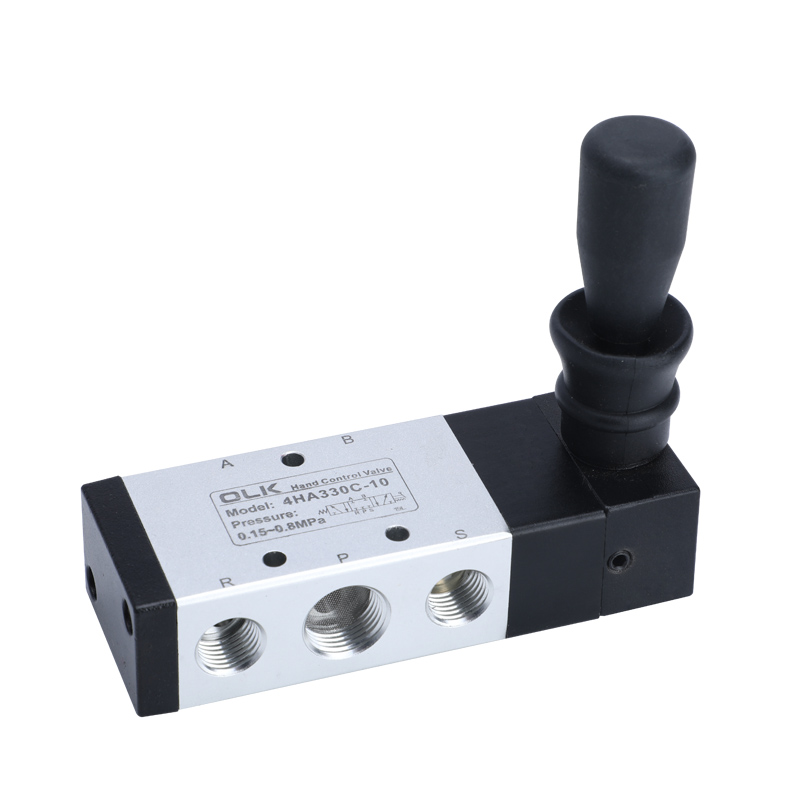

4 एच 330 सी -10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
18.0 (1.00) |
|
4 एच 330 ई -10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
18.0 (1.00) |
|
4 एच 330 पी -10 |
इनलेट = आउटलेट = जी 3/8 एक्झॉस्ट = जी 1/4 |
तीन स्थान पाच मार्ग |
18.0 (1.00) |
