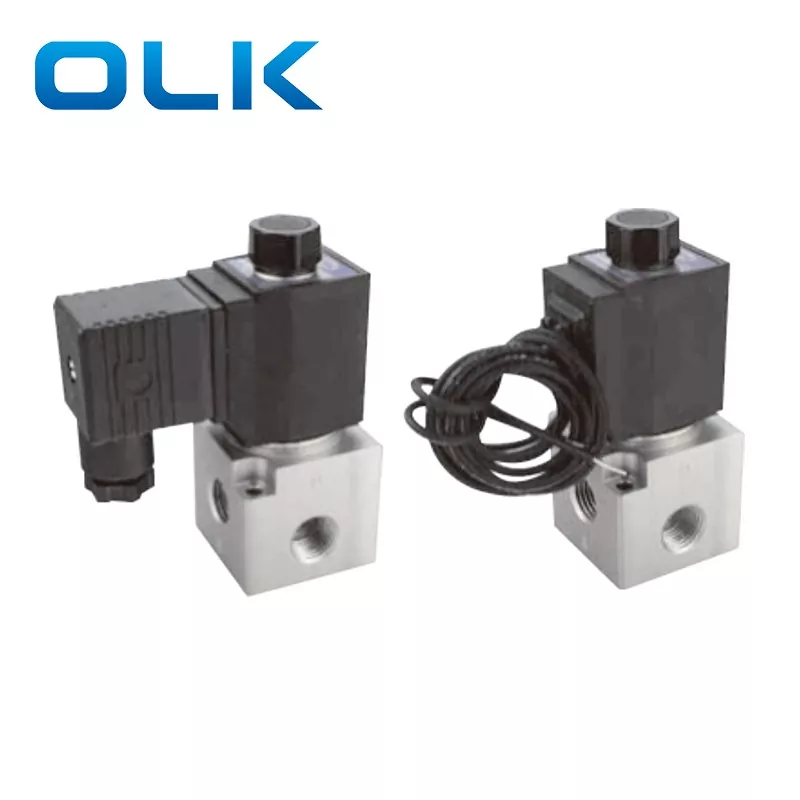

3V3 हाय-फ्लो सोलेनॉइड व्हॉल्व्ह हा डायरेक्ट-ॲक्टिंग डिझाइनसह 2-पोझिशन, 3-वे व्हॉल्व्ह आहे, जो पायलट-ऑपरेट केलेल्या व्हॉल्व्हपेक्षा जलद प्रतिसाद आणि उच्च स्विचिंग वारंवारता प्रदान करतो. त्याची मजबूत ॲल्युमिनियम मिश्र धातु शरीर उच्च वायु प्रवाह आणि उच्च दाबांना समर्थन देते आणि ते व्हॅक्यूम अनुप्रयोगांसह देखील वापरले जाऊ शकते. सोलेनॉइड कॉइल पर्यायांमध्ये DC12V, DC24V, AC110V, किंवा AC220V समाविष्ट आहे, स्थिर आणि संवेदनशील ऑपरेशन सुनिश्चित करते.
हा 3V3 हाय-फ्लो सोलेनोइड व्हॉल्व्ह 3 मार्ग मध्यम ते मोठ्या वायवीय प्रणालींसाठी योग्य आहे, विशेषत: एकत्रितपणे काम करणाऱ्या एकाधिक सिलेंडरसाठी किंवा उच्च वायु प्रवाहाची आवश्यकता असलेल्या प्रणालींसाठी. त्याची साधारणपणे बंद (NC), साधारणपणे उघडी (NO), आणि डबल-सोलेनॉइड कॉन्फिगरेशन ऑटोमेशन लाइन, पॅकेजिंग मशीन, छपाई उपकरणे आणि अन्न प्रक्रिया यंत्रसामग्रीसाठी आदर्श बनवतात. त्याचा वेगवान आणि अचूक प्रतिसाद त्याला 3V2 सारख्या लहान वाल्वपासून वेगळे करतो.
1.संवेदनशील स्विचिंगसह थेट-अभिनय संरचना.
2.सामान्यपणे बंद (NC) आणि सामान्यपणे उघडे (NO) प्रकार उपलब्ध.
3. चांगले सीलिंग आणि मोठ्या प्रवाहासाठी कोएक्सियल शट-ऑफ डिझाइन.
4. स्नेहन आवश्यक नाही.
5. सुलभ स्थापना आणि चाचणीसाठी मॅन्युअल ओव्हरराइडसह सुसज्ज.
6. एकाधिक मानक व्होल्टेज पर्याय उपलब्ध.
|
ऑर्डरिंग कोड |
||||||||
|
3V |
3 |
- |
08 |
एन.सी |
A |
|
|
|
|
मॉडेल |
कोड |
|
पोर्ट आकार |
अभिनय प्रकार |
मानक व्होल्टेज |
विद्युत प्रवेश |
धागा प्रकार |
|
|
3V:2 स्थिती 3 मार्ग |
३:३ मालिका |
|
08:G1/4 |
NC: सामान्यतः बंद
|
A:AC220V |
रिक्त: तुमचा प्रकार |
रिक्त:जी
|
|
|
|
|
|
|
नाही:सामान्यपणे उघडले |
B:DC24V |

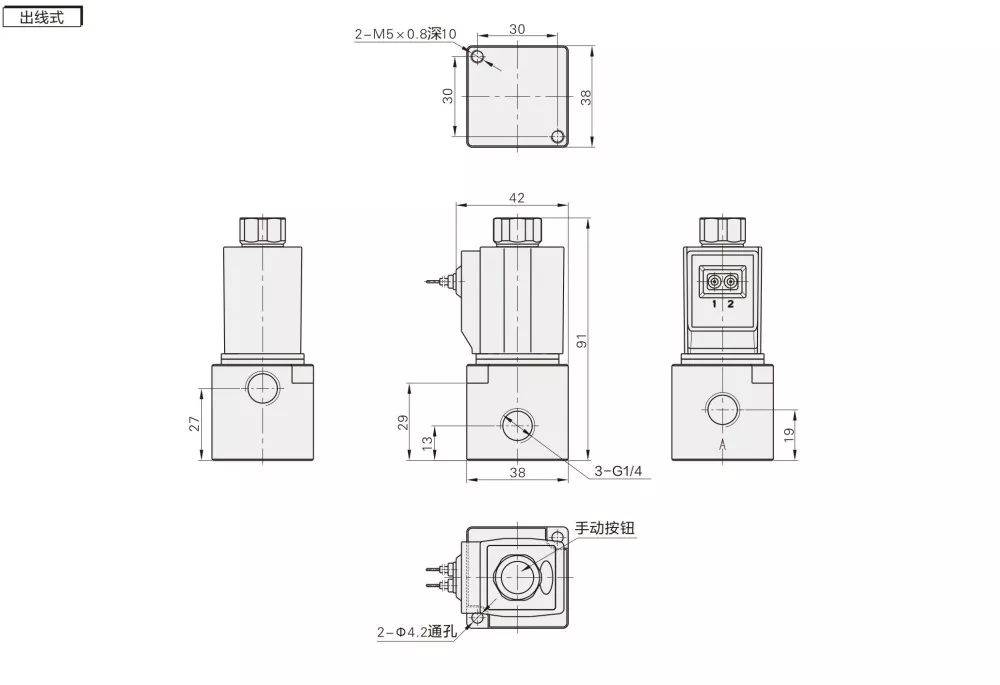

मी: लाइन प्रकार |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
ई: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
मॉडेल |
3V3-08 |
|
कामाचे माध्यम |
हवा (40 μm किंवा वरील फिल्टरने फिल्टर केलेले) |
|
अभिनय प्रकार |
थेट अभिनय |
|
पोर्ट आकार* |
G1/4 |
|
स्थान आणि मार्ग |
2 स्थिती 3 मार्ग |
|
प्रभावी क्षेत्र |
11 मिमी²(Cv = 0.62) |
|
स्नेहन |
आवश्यक नाही |
|
ऑपरेटिंग प्रेशर रेंज |
प्रश्न: OLK 3V3 कोणती उत्पादने बदलू शकतात? |
|
पुरावा दाब |
1.5 MPa (215 psi) |
|
ऑपरेटिंग तापमान (℃) |
-20 ~ 70 |
|
शरीर साहित्य |
ॲल्युमिनियम मिश्र धातु |
|
मानक व्होल्टेज |
AC220V AC110 AC24V DC24V DC12V |
|
व्होल्टेज श्रेणी |
AC：±15% DC:±10% |
|
वीज वापर |
AC:10VA DC:6.5W |
|
संरक्षण वर्ग |
IP65(DIN40050) |
|
इन्सुलेशन ग्रेड |
बी स्तर |
|
कनेक्टिंग प्रकार |

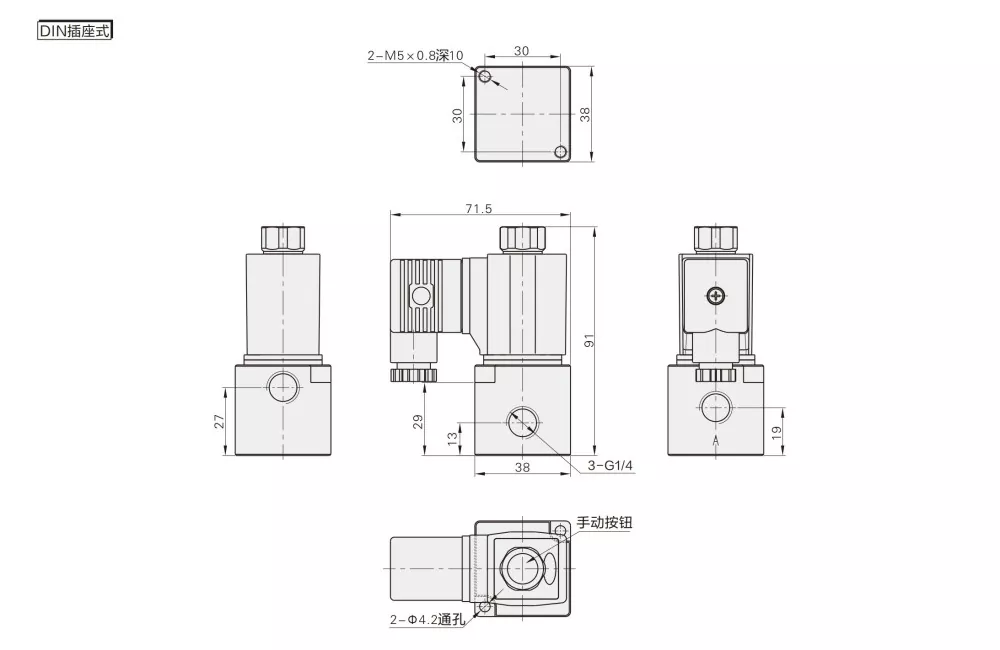

DIN प्लग प्रकार/लाइन प्रकार |
|
किमान उत्तेजित होण्याची वेळ |
2L170-20 |
|
आयटम |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
कामाचे माध्यम |
हवा |
हवा, पाणी, तेल |
हवा |
हवा |
|
प्रारंभिक स्थिती: |
एन.सी |
NC/NO |
NO/NC |
NO/NC |
|
क्रिया प्रकार |
थेट अभिनय |
थेट अभिनय |
थेट अभिनय |
थेट अभिनय |
|
पोर्ट आकार |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
स्थान आणि मार्ग |
3 पोर्ट 2 स्थिती |
2 पोर्ट 2 स्थिती |
3 पोर्ट 2 स्थिती |
3 पोर्ट 2 स्थिती |
|
स्नेहन |
आवश्यक नाही |
आवश्यक नाही |
आवश्यक नाही |
आवश्यक नाही |
|
कामाचा दबाव |
0-0.7 MPa |
0-0.7 MPa |
0-0.8 MPa |
0-0.8 MPa |
|
पुरावा दाब |
1.2 MPa |
1.5 एमपीए |
1.2 MPa |
1.2 MPa |
|
छिद्र आकार |
φ1.2 मिमी |
φ2.5 मिमी |
Φ3.2 मिमी/φ३.४ मिमी |
Φ11 मिमी (मोठ्या हवेचा प्रवाह) |
प्रश्न: 3V2 आणि 3V3 सोलेनोइड वाल्व्हमधील मुख्य फरक काय आहे?
A: 3V2: मध्यम प्रवाह, लहान वायवीय नियंत्रण प्रणालीसाठी सूट
3V3:उच्च प्रवाह, एकाधिक सिलेंडर्स किंवा उच्च-प्रवाह अनुप्रयोगांसाठी सूट.
संरचनेत फरक: 3V3 चे शरीर मोठे आहे आणि ते जास्त दाब आणि प्रवाह हाताळू शकते.
प्रश्न: 3V3 सोलेनोइड वाल्व्ह छिद्र आकार काय आहे?
A:3V3-08 वाल्व्ह छिद्र आकार 11mm आहे
प्रश्न: OLK 3V3 कोणती उत्पादने बदलू शकतात?
A: OLK 3V3 AIRTAC 3V3 मालिका सोलेनोइड व्हॉल्व्ह समान कार्य आणि समान वैशिष्ट्यांसह बदलू शकते.
