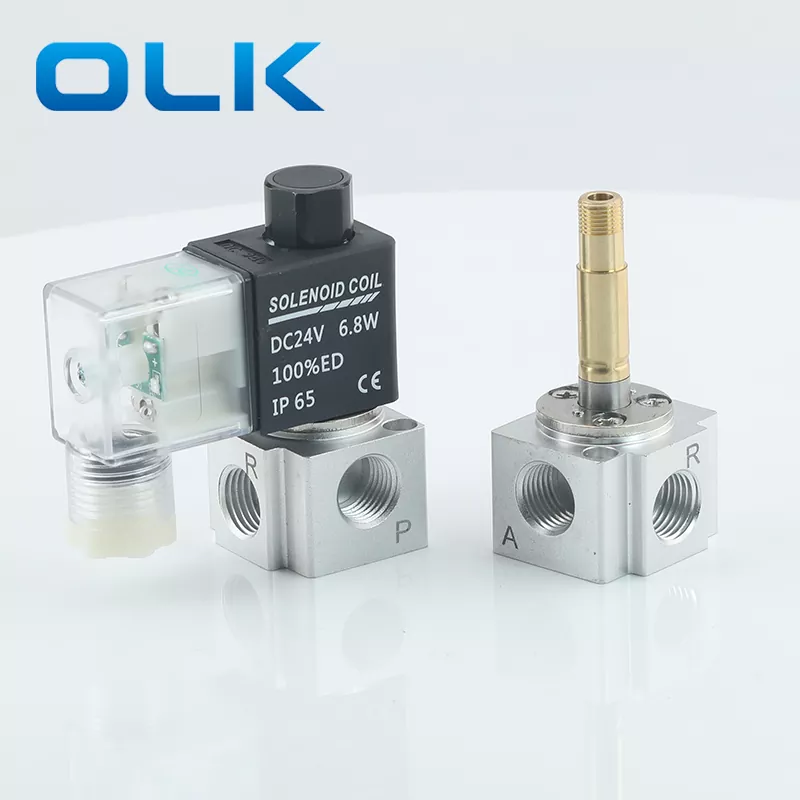

3V2 सोलेनोइड वाल्व लहान, हलका आणि स्थापित करणे सोपे आहे. त्याचे शरीर मजबूत ॲल्युमिनियमचे बनलेले आहे, जे गंज आणि नुकसानास प्रतिकार करते. वाल्व DC12V, DC24V, AC110V, किंवा AC220V पॉवरसाठी पर्यायांसह विश्वसनीय सोलेनोइड कॉइल वापरतो.

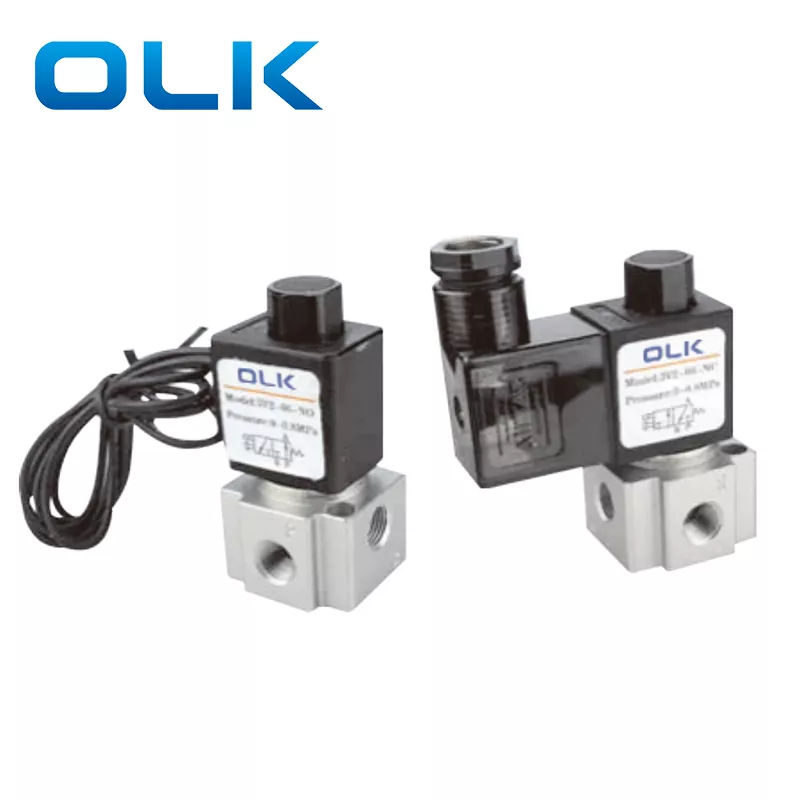

हे OLK ब्रँड 3V2 सोलेनोइड वाल्व मध्यम-प्रवाह वायु नियंत्रणासाठी चांगले कार्य करते. ते त्वरीत स्विच करते, कमी उर्जा वापरते आणि बराच काळ टिकते. हे सामान्यपणे बंद (NC), सामान्यतः उघडे (NO), किंवा डबल-सोलेनॉइड असू शकते. हे सहसा ऑटोमेशन लाइन, पॅकेजिंग मशीन, प्रिंटिंग मशीन आणि फूड मशीनमध्ये वापरले जाते. त्याच्या लहान आकारामुळे ते घट्ट जागेसाठी योग्य बनते.
1.संवेदनशील स्विचिंगसह थेट-अभिनय संरचना.

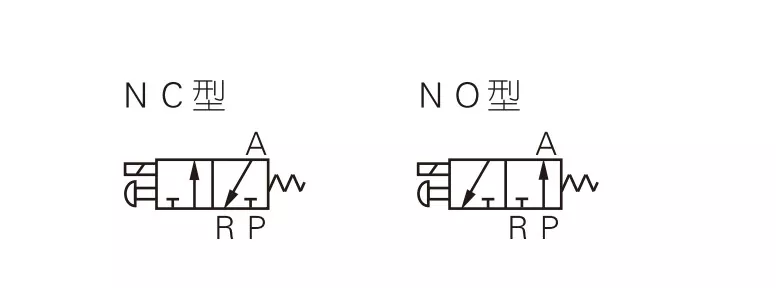

2.सामान्यपणे बंद (NC) आणि सामान्यपणे उघडे (NO) प्रकार उपलब्ध.
3. चांगले सीलिंग आणि मोठ्या प्रवाहासाठी कोएक्सियल शट-ऑफ डिझाइन.
4. स्नेहन आवश्यक नाही.
5. सुलभ स्थापना आणि चाचणीसाठी मॅन्युअल ओव्हरराइडसह सुसज्ज.
6. एकाधिक मानक व्होल्टेज पर्याय उपलब्ध.
|
ऑर्डरिंग कोड |
||||||||
|
3V |
2 |
- |
08 |
एन.सी |
A |
|
|
|
|
मॉडेल |
कोड |
|
पोर्ट आकार |
अभिनय प्रकार |
मानक व्होल्टेज |
विद्युत प्रवेश |
धागा प्रकार |
|
|
3V:2 स्थिती 3 मार्ग |
2:2 मालिका |
|
06:G1/8 |
NC: सामान्यतः बंद |
A:AC220V |
रिक्त: तुमचा प्रकार |
रिक्त:जी |
|
|
|
|
|
08:G1/4 |
नाही:सामान्यपणे उघडले |
B:DC24V |
मी: लाइन प्रकार |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
ई: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
मॉडेल |
3V206 |
3V208 |
|
कामाचे माध्यम |
हवा (40 μm किंवा वरील फिल्टरने फिल्टर केलेले) |
हवा (40 μm किंवा वरील फिल्टरने फिल्टर केलेले) |
|
अभिनय प्रकार |
थेट अभिनय |
|
|
पोर्ट आकार |
G1/8 |
G1/4 |
|
स्थान आणि मार्ग |
2 स्थिती 3 मार्ग |
|
|
प्रभावी क्षेत्र |
3.2 मिमी²(Cv = 0.18) |
3.4 मिमी² (Cv = 0.19) |
|
स्नेहन |
आवश्यक नाही |
|
|
ऑपरेटिंग प्रेशर रेंज |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
|
पुरावा दाब |
1.5 MPa (215 psi) |
|
|
ऑपरेटिंग तापमान (℃) |
-20 ~ 70 |
|
|
शरीर साहित्य |
ॲल्युमिनियम मिश्र धातु |
|
|
मानक व्होल्टेज |
AC220V AC110 AC24V DC24V DC12V |
|
व्होल्टेज श्रेणी |
AC：±15% DC:±10% |
|
वीज वापर |
AC:7VA DC:7.0W |
|
संरक्षण वर्ग |
IP65(DIN40050) |
|
इन्सुलेशन ग्रेड |
बी स्तर |
|

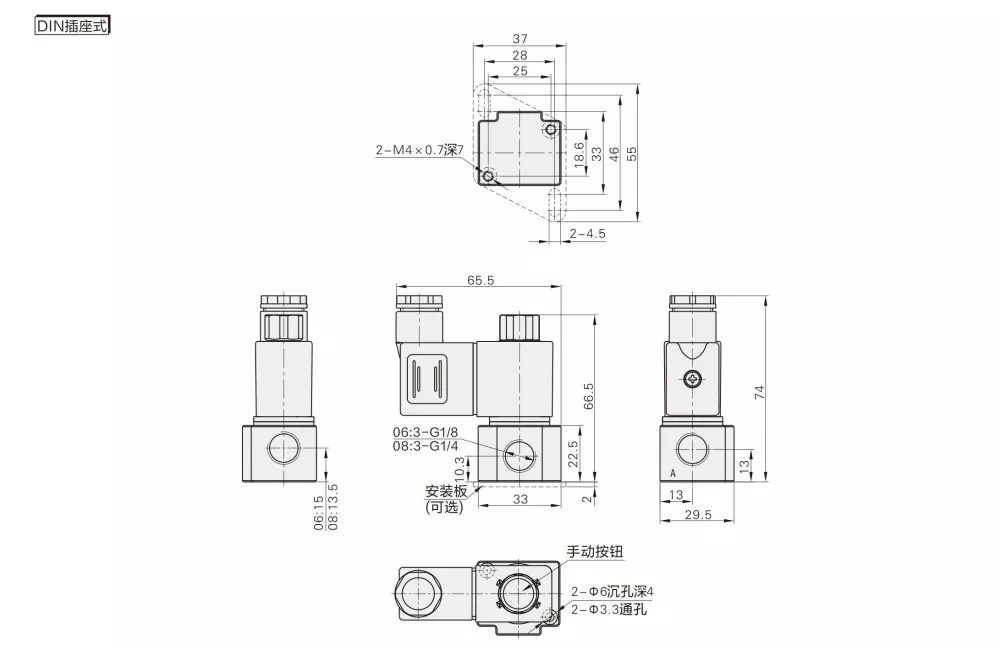

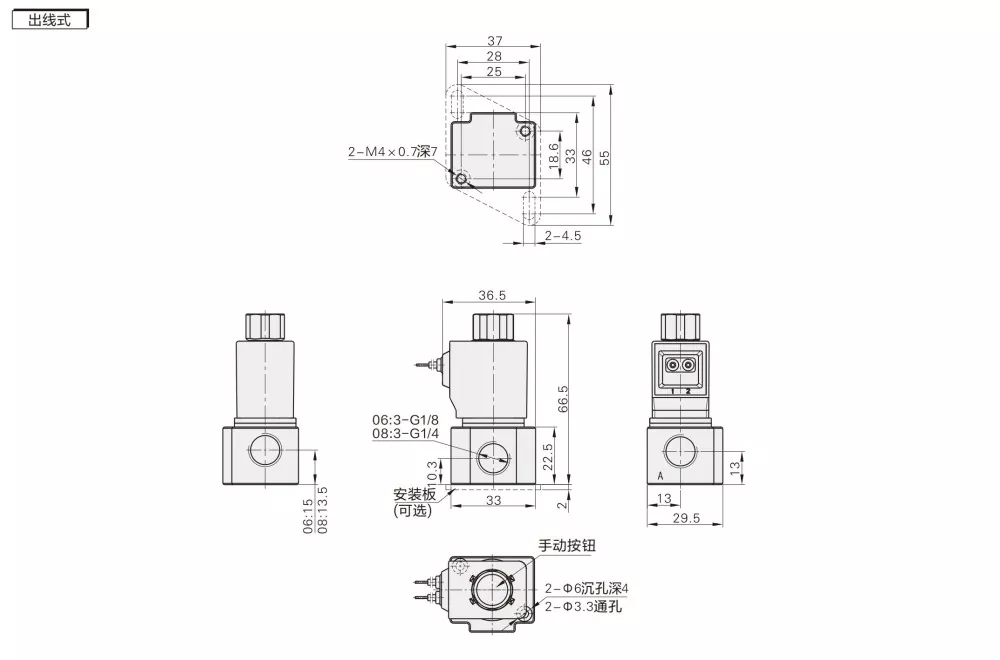

कनेक्टिंग प्रकार |
DIN प्लग प्रकार/लाइन प्रकार |
|
किमान उत्तेजित होण्याची वेळ |
2L170-20 |
|
नाही. |
नाव |
|
1 |
काउंटरस्कंक स्क्रू |
|
2 |
स्पेसर स्लीव्ह |
|
3 |
कोर असेंब्ली |
|
4 |
वसंत |
|
5 |
शरीर |
|
6 |
गॅस्केट |
|
7 |
सोलेनोइड असेंब्ली |
|
8 |
प्लंगर रॉड |
|
9 |
गुंडाळी |
|
10 |
हलवून लोह कोर |
|
11 |
फिक्स्ड वॉशर |
|
12 |
स्थिर नट |
|
13 |
मॅन्युअल बटण |
|
14 |
टर्मिनल |
|
15 |
टर्मिनल गॅस्केट |
|
आयटम |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
कामाचे माध्यम |
हवा |
हवा, पाणी, तेल |
हवा |
हवा |
|
प्रारंभिक स्थिती: |
एन.सी |
NC/NO |
NO/NC |
NO/NC |
|
क्रिया प्रकार |
थेट अभिनय |
थेट अभिनय |
थेट अभिनय |
थेट अभिनय |
|
पोर्ट आकार |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
स्थान आणि मार्ग |
3 पोर्ट 2 स्थिती |
2 पोर्ट 2 स्थिती |
3 पोर्ट 2 स्थिती |
3 पोर्ट 2 स्थिती |
|
स्नेहन |
आवश्यक नाही |
आवश्यक नाही |
आवश्यक नाही |
आवश्यक नाही |
|
कामाचा दबाव |
0-0.7 MPa |
0-0.7 MPa |
0-0.8 MPa |
0-0.8 MPa |
|
पुरावा दाब |
1.2 MPa |
1.5 एमपीए |
1.2 MPa |
1.2 MPa |
|
छिद्र आकार |
φ1.2 मिमी |
φ2.5 मिमी |
Φ3.2 मिमी/φ३.४ मिमी |
Φ11 मिमी (मोठ्या हवेचा प्रवाह) |
प्रश्न: 3V2 आणि 3V3 सोलेनोइड वाल्व्हमधील मुख्य फरक काय आहे?
A: 3V2: मध्यम प्रवाह, लहान वायवीय नियंत्रण प्रणालीसाठी सूट
3V3:उच्च प्रवाह, एकाधिक सिलेंडर्स किंवा उच्च-प्रवाह अनुप्रयोगांसाठी सूट.
संरचनेत फरक: 3V3 चे शरीर मोठे आहे आणि ते जास्त दाब आणि प्रवाह हाताळू शकते.
प्रश्न: 3V2 सोलेनोइड वाल्व्ह छिद्र आकार काय आहे?
A:3V2-06 झडपाच्या छिद्राचा आकार 3.2mm आहे; 3V2-06 वाल्वच्या छिद्राचा आकार 3.4mm आहे
प्रश्न: OLK 3V2 कोणती उत्पादने बदलू शकतात?
A:3V2-06 झडपाच्या छिद्राचा आकार 3.2mm आहे; 3V2-06 वाल्वच्या छिद्राचा आकार 3.4mm आहे
