2W 2-वे न्यूमॅटिक सोलेनोइड व्हॉल्व्ह सामान्यत: बंद केलेल्या सोलेनोइड वाल्वमध्ये थेट-अभिनय डिझाइन असते, ज्यामध्ये अचूक-मशीन वाल्व बॉडी, उच्च-कार्यक्षमता कॉइल, स्टेनलेस स्टील प्लंगर आणि विश्वसनीय सीलिंग घटक असतात. या मालिकेत दोन प्रवाह प्रकार समाविष्ट आहेत: मानक प्रणालींसाठी एक लहान-प्रवाह मॉडेल आणि उच्च-क्षमता द्रव नियंत्रणासाठी एक मोठा-प्रवाह मॉडेल.

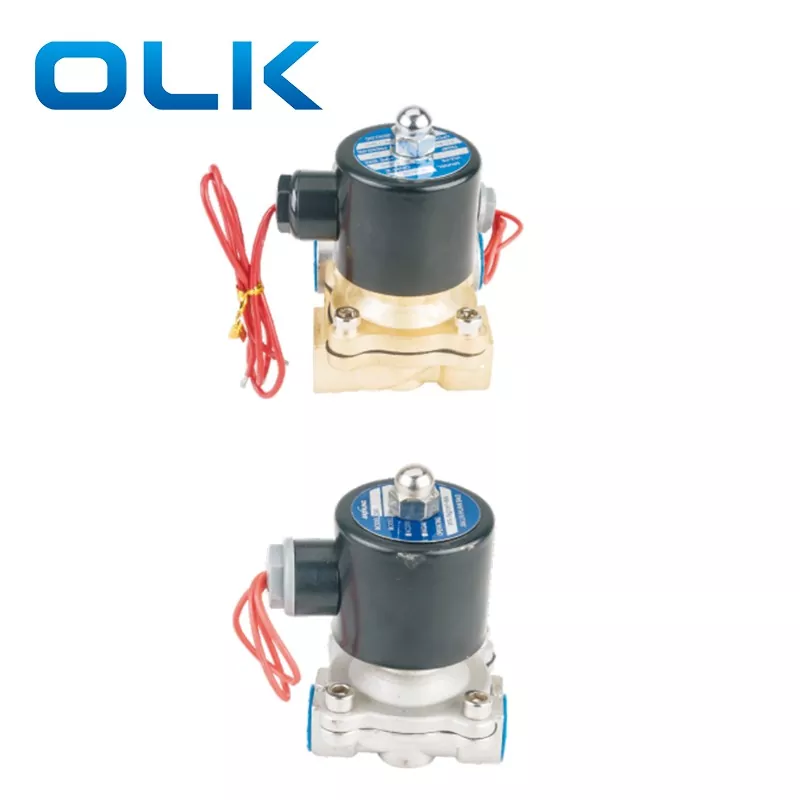

2W फ्लुइड कंट्रोल व्हॉल्व्ह पितळ आणि स्टेनलेस स्टील मटेरियलमध्ये उपलब्ध आहे. पितळ मॉडेल सामान्य पाणी आणि हवेच्या अनुप्रयोगांसाठी आदर्श आहेत, तर स्टेनलेस स्टीलच्या आवृत्त्या अधिक मागणी असलेल्या औद्योगिक वातावरणासाठी वाढीव गंज प्रतिकार देतात.

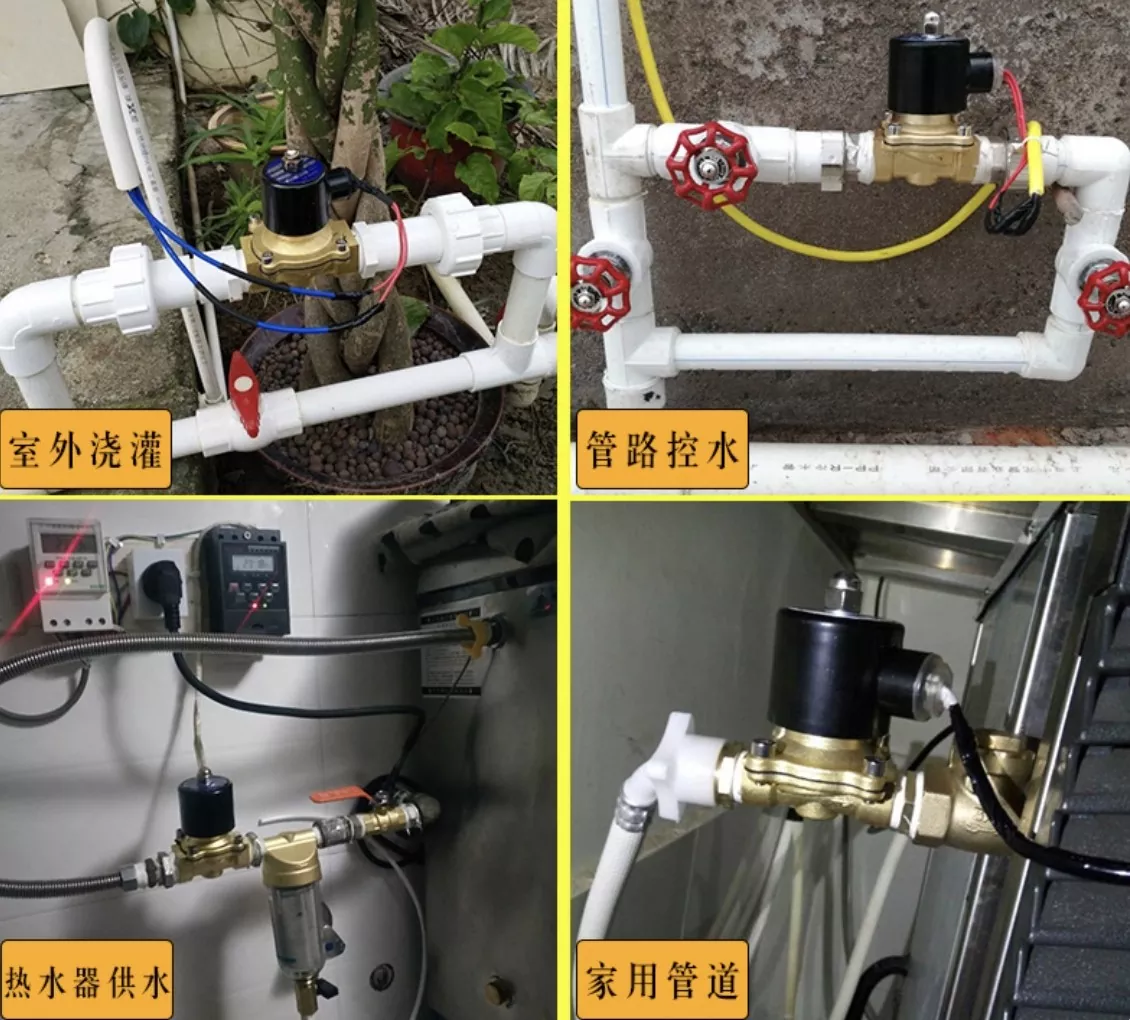

त्याच्या विस्तृत ऍप्लिकेशन श्रेणी आणि उच्च ऑपरेशनल सुरक्षिततेसह, 2W व्हॉल्व्ह सामान्यतः बाह्य द्रव नियंत्रण, टाइमर किंवा नियंत्रण साधनांसह प्रवाह नियमन आणि सामान्य जल-एअर फ्लुइड सिस्टमसाठी वापरले जाते, विविध वायवीय आणि द्रव नियंत्रण सेटअपमध्ये स्थिर आणि सोयीस्कर कार्यप्रदर्शन प्रदान करते.
द्रव, वायू आणि हलके तेले (≤20CST) यांसारख्या माध्यमांवर नियंत्रण ठेवण्यासाठी योग्य, या वाल्वमध्ये शून्य-दाब उघडणे, उच्च प्रवाह क्षमता आणि उत्कृष्ट विश्वासार्हता असलेली थेट-अभिनय रचना आहे. वाल्व बॉडी पितळ (गरम बनावट) बनलेली आहे. ही मालिका अनेक प्रकार ऑफर करते, तुम्हाला नियंत्रण आवश्यकतांवर आधारित योग्य निवडण्याची परवानगी देते.
नियंत्रण योजना तयार करताना, शक्य असेल तेव्हा सामान्यपणे बंद (NC) प्रकाराला प्राधान्य द्या. जर सोलनॉइड व्हॉल्व्ह जास्त कालावधीसाठी उघडे राहणे आणि कमी कालावधीसाठी बंद करणे आवश्यक असल्यास, सामान्यपणे उघडा (NO) प्रकार निवडा.
द्रवामध्ये अशुद्धता असल्यास, वाल्वच्या आधी फिल्टर (260 च्या जाळीसह) स्थापित केले जावे.
वाल्व बॉडीवरील चिन्हांकित दिशा मध्यम प्रवाहाच्या दिशेने संरेखित करणे आवश्यक आहे
चिन्ह:
① लहान छिद्र आकार – 2W मालिका मॉडेल कोड (1.2mm–4mm)
|
ऑर्डरिंग कोड |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
मॉडेल |
छिद्र आकार(मिमी) |
|
पोर्ट आकार |
व्होल्टेज |
सील साहित्य |
|
2W: 2-स्थिती 2-मार्ग, थेट अभिनय |
012:1.2मिमी |
|
M4:M4X0.7 |
DC12 |
रिक्त:NBR |
|
2WH: 2-स्थिती 2-वे, थेट अभिनय (उच्च-दाब प्रकार) |
020:2 मिमी |
|
06:1/8 |
DC24 |
ई:ईपीडीएम (स्टीमसाठी) |
|
2S: स्टेनलेस स्टील 2-स्थिती 2-वे, थेट अभिनय |
०२५:२.५ मिमी |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION (उच्च तापमान आणि व्हॅक्यूमसाठी) |
|
नियंत्रण योजना तयार करताना, शक्य असेल तेव्हा सामान्यपणे बंद (NC) प्रकाराला प्राधान्य द्या. जर सोलनॉइड व्हॉल्व्ह जास्त कालावधीसाठी उघडे राहणे आणि कमी कालावधीसाठी बंद करणे आवश्यक असल्यास, सामान्यपणे उघडा (NO) प्रकार निवडा. |
040:4 मिमी |
|
१०:३/८ |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② मोठ्या छिद्राचा आकार – 2W मालिका मॉडेल कोड (16mm–50mm)
|
ऑर्डरिंग कोड |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
मॉडेल |
छिद्र आकार(मिमी) |
|
पोर्ट आकार |
व्होल्टेज |
सील साहित्य |
|
2W: 2-स्थिती 2-मार्ग, थेट अभिनय |
160:16 मिमी |
|
१०:३/८ |
DC12 |
रिक्त:NBR |
|
2S: स्टेनलेस स्टील 2-स्थिती 2-वे, थेट अभिनय |
200:20 मिमी |
|
१५:१/२ |
DC24 |
V:VITION (उच्च तापमान आणि व्हॅक्यूमसाठी) |
|
|
250:25 मिमी |
|
२०:३/४ |
AC24V 50HZ/60HZ |
|
|
|
350:35 मिमी |
|
२५:१’’ |
AC110V 50HZ/60HZ |
|
|
|
400:40 मिमी |
|
35:1-1/4’’ |
AC220V 50HZ/60HZ |
|
|
|
500:50 मिमी |
|
४०:१-१.२’’ |
AC380V 50HZ/60HZ |
|
|
|
|
|
५०:२’’ |
|
|
|
मॉडेल |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
पर्यायी मॉडेल |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
मीडिया |
हवा, पाणी, तेल, वायू |
हवा, पाणी, तेल |
||||
|
ऑपरेशन प्रकार |
थेट अभिनय |
|||||
|
रचना |
साधारणपणे बंद |
|||||
|
ओरिफिस व्यास (Φmm) |
2.5 मिमी |
ASC Series Norabide bakarreko balbula, Txina, fabrikatzailea, hornitzailea, fabrika |
12 मिमी |
2 मिमी |
||
|
CV मूल्य |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
पोर्ट आकार |
१/८" |
1/4" |
३/८" |
१/८" |
1/4" |
३/८" |
|
द्रव स्निग्धता |
≤20CST |
|||||
|
ऑपरेटिंग प्रेशर रेंज |
0~0.7MPa |
0~0.20MPa |
||||
|
पुरावा दाब |
1.0MPa |
3.5MPa |
||||
|
ऑपरेटिंग तापमान |
-5~80℃ |
|||||
|
व्होल्टेज श्रेणी |
±10% |
|||||
|
शरीर साहित्य |
2W ब्रास 2S स्टेनलेस स्टील |
|||||
|
सील साहित्य |
NBP, EPDM किंवा VITON |
|||||
|
मॉडेल |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
पर्यायी मॉडेल |
2S160-10 |
2S160-10 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
मीडिया |
हवा, पाणी, तेल, वायू |
हवा, पाणी, तेल |
|||||
|
ऑपरेशन प्रकार |
थेट अभिनय |
||||||
|
रचना |
साधारणपणे बंद |
||||||
|
ओरिफिस व्यास (Φmm) |
16 मिमी |
20 मिमी |
25 मिमी |
35 मिमी |
40 मिमी |
50 मिमी |
|
|
CV मूल्य |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
पोर्ट आकार |
३/८" |
१/२" |
३/४" |
1" |
1 1/4" |
1 1/2" |
2" |
|
द्रव स्निग्धता |
≤20CST |
||||||
|
ऑपरेटिंग प्रेशर रेंज |
हवा 0~0.7MPa; पाणी 0~0.5MPa; तेल 0~0.5MPa |
||||||
|
पुरावा दाब |
1.0MPa |
||||||
|
ऑपरेटिंग तापमान |
-5~80℃ |
||||||
|
व्होल्टेज श्रेणी |
±10% |
||||||
|
शरीर साहित्य |
2W ब्रास 2S स्टेनलेस स्टील |
||||||
|
सील साहित्य |
NBP, EPDM किंवा VITON |
||||||
2W 2-वे न्यूमॅटिक सोलेनोइड वाल्व कशासाठी वापरला जातो आणि त्याचे कार्य काय आहे?
शेड्यूल केलेले पाणी चालू/बंद करण्यासाठी टायमरसह वापरले जाऊ शकते. हे झाडांना आपोआप पाणी देखील देऊ शकते.
बाग ठिबक सिंचनासाठी ते (2W वॉल्व्ह) वापरले जाऊ शकते का?
होय, ते वापरले जाऊ शकते.
2W सोलनॉइड व्हॉल्व्ह क्षैतिज आणि अनुलंब स्थापित केले जाऊ शकतात?
क्षैतिजरित्या स्थापित करणे आवश्यक आहे.
जेव्हा 2W झडप 2 मार्ग बंद असेल आणि उलट दाब असेल तेव्हा बॅक-फ्लो होईल का?
कोणताही बॅक-फ्लो होणार नाही.
2W 2-वे वायवीय सोलेनोइड वाल्व कसे स्थापित करावे?
क्षैतिजरित्या स्थापित करा. चिन्हांकित प्रवाह दिशा (→ प्रवाह दिशा) नुसार इनलेट आणि आउटलेट कनेक्ट करा.
