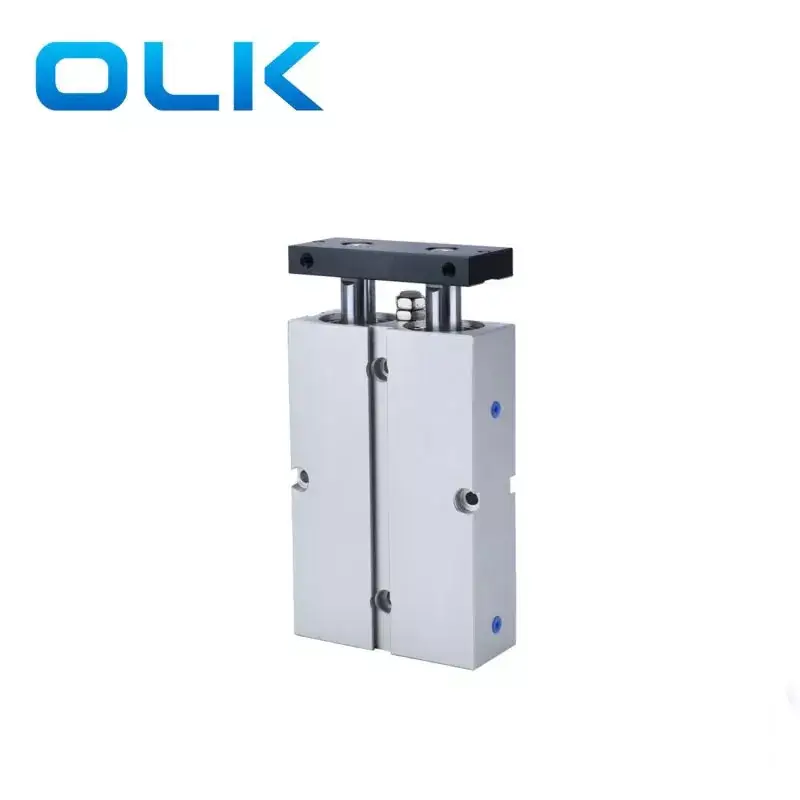

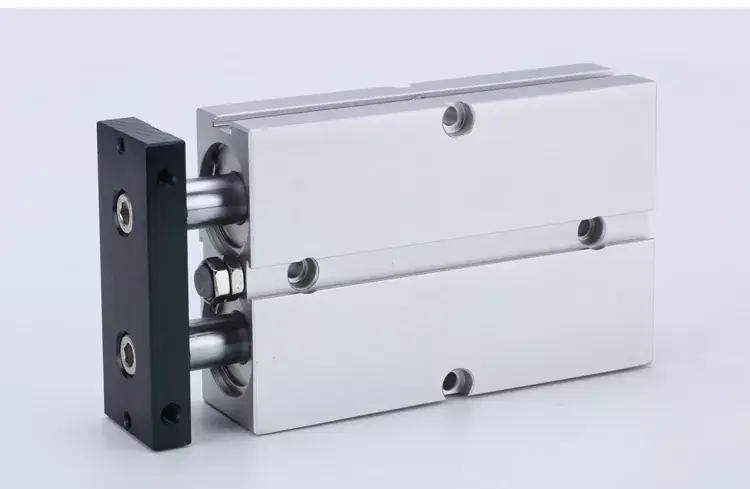

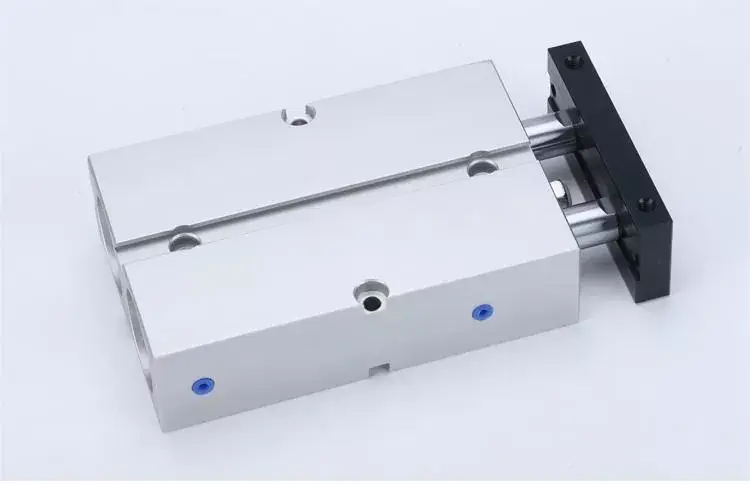

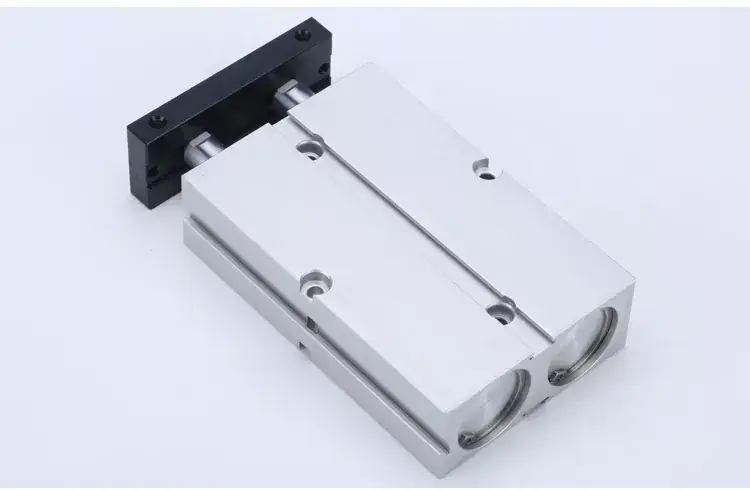

आमची फॅक्टरी टीएन मालिका ड्युअल अ‍ॅक्सिस सिलेंडरच्या निर्मितीमध्ये माहिर आहे. ओएलके कडून टीएन मालिका ड्युअल अ‍ॅक्सिस सिलेंडर खरेदी करण्यासाठी आपले स्वागत आहे. ग्राहकांकडून प्रत्येक विनंती 24 तासांच्या आत प्रत्युत्तर दिली जात आहे. ओलेइकाई (ओएलके) टीएन ड्युअल अ‍ॅक्सिस सिलेंडर एकाधिक अक्षांवर एकाचवेळी नियंत्रण सक्षम करते, जटिल मोशन पथ आणि मल्टी-अक्ष सहयोगी कार्य सुलभ करते.
एकाधिक सिंगल-अ‍ॅक्सिस सिलेंडर्स स्वतंत्रपणे वापरण्याशी तुलना करता, टीएन ड्युअल अ‍ॅक्सिस सिलेंडरइंडिन्टेग्रेटिव्ह एकाधिक अ‍ॅक्ट्युएशन अक्ष, स्पेस-सेव्हिंग एम्बेडेड बॉडी माउंटिंग फॉर्मसह अधिक कॉम्पॅक्ट आहे.
प्रगत डिझाइन आणि ऑप्टिमाइझ्ड कंट्रोल अल्गोरिदम असलेले ओएलके वायवीय पुरवठादार, ते कार्यक्षम उर्जा वापर आणि ऊर्जा-बचत प्रभाव प्राप्त करते, उर्जा वापर आणि ऑपरेटिंग खर्च कमी करते.
टीएन ड्युअल अ‍ॅक्सिस सिलेंडरच्या फिक्स्ड पॅनेलमध्ये तीन बाजूंनी माउंटिंग होल आहेत, बहु-स्थिती लोडिंग सुलभ करतात. हे एकाधिक अक्षांचे अचूक सिंक्रोनस नियंत्रण सुनिश्चित करते, जटिल मोशन पथांमध्ये प्रत्येक अक्षांची सिंक्रोनस गती सुनिश्चित करते.
1. कंपनीच्या मानकांचे पालन करते.
2. स्पेस-सेव्हिंगसाठी एम्बेडेड बॉडी इंस्टॉलेशन.
3. बाजूकडील भारांचा प्रतिकार करण्यास सक्षम, काही वाकणे आणि टॉर्शनल प्रतिरोध आहे.

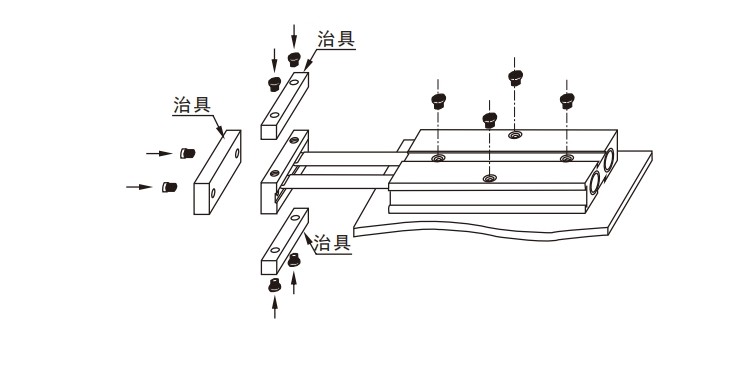

4. निश्चित प्लेटच्या तीन बाजूंनी माउंटिंग होल बहु-स्थिती माउंटिंग सुलभ करतात.
5. शरीरावर समायोज्य फ्रंट-एंड टक्कर पॅड सिलेंडर स्ट्रोक समायोजन आणि प्रभाव आराम करण्यास अनुमती देते.
6. सिलेंडर्सची ही मालिका चुंबकीय संलग्नकांसह प्रमाणितपणे सुसज्ज आहे, ज्यात मॅग्नेटिक नसलेले पर्याय उपलब्ध आहेत.
|
कंटाळवाणा आकार (मिमी) |
10 |
16 |
20 |
25 |
32 |
|
|
अभिनय मोड |
दुहेरी अभिनय |
|||||
|
कार्यरत माध्यम |
स्वच्छ हवा |
|||||
|
कार्यरत दबाव |
0.1-1.0 एमपीए (14-145PSI) |
|||||
|
पुरावा दबाव |
1.5 एमपीए (215psi) |
|||||
|
कार्यरत तापमान श्रेणी |
‘-20-70 ℃ |
|||||
|
कार्यरत वेग श्रेणी |
30-500 |
|||||
|
बफरिंग मोड |
क्रॅश उशी |
|||||
|
नॉन-रोटिंग सुस्पष्टता |
± 0.4 |
± 0.3 |
||||
|
पोर्ट आकार |
एम 5 एक्स 0.8 |
पीटी 1/8 |
||||
नॉन-रोटेटिंग अचूकता सिलेंडर पूर्णपणे मागे घेतलेल्या स्थितीत असताना सिलेंडर फिक्स्ड प्लेट फिरू शकते त्या कोनाचा संदर्भ देते.
उपलब्ध टेकओव्हर थ्रेड प्रकार एनपीटी आणि जी आहेत.
PS: मॅग्नेटसह सर्व टीएन मालिका ड्युअल अक्ष सिलेंडर.
टीएन मालिका ड्युअल अक्ष सिलेंडर प्रतीक:
|
ऑर्डर कोड |
||||||||
|
टीएन |
- |
20 |
X |
50 |
- |
S |
- |
|
|
मॉडेल |
|
बोअर आकार |
|
स्ट्रोक |
|
चुंबक |
|
धागा |
|
टीएन: डबल रॉड सिलेंडर (डबल अभिनय), चुंबकासह संपूर्ण मालिका |
|
|
|
|
|
एस: चुंबकासह |
|
रिक्त: पीटी धागा |
|
|
|
|
|
|
|
|
|
टी: एनपीटी थ्रेड |
|
|
|
|
|
|
|
|
|
जी: जी धागा |
टीएन मालिका ड्युअल अक्ष सिलेंडर मानक तपशील:
|
कंटाळवाणा आकार (मिमी) |
10 |
16 |
20 |
25 |
32 |
|
|
अभिनय मोड |
दुहेरी अभिनय |
|||||
|
कार्यरत माध्यम |
स्वच्छ हवा |
|||||
|
कार्यरत दबाव |
0.1-1.0 एमपीए (14-145PSI) |
|||||
|
पुरावा दबाव |
1.5 एमपीए (215psi) |
|||||
|
कार्यरत तापमान श्रेणी |
‘-20-70 ℃ |
|||||
|
कार्यरत वेग श्रेणी |
30-500 |
|||||
|
बफरिंग मोड |
क्रॅश उशी |
|||||
|
नॉन-रोटिंग सुस्पष्टता |
± 0.4 |
± 0.3 |
||||
|
पोर्ट आकार |
एम 5 एक्स 0.8 |
पीटी 1/8 |
|
|||
नॉन-रोटेटिंग अचूकता सिलेंडर पूर्णपणे मागे घेतलेल्या स्थितीत असताना सिलेंडर फिक्स्ड प्लेट फिरू शकते त्या कोनाचा संदर्भ देते.
उपलब्ध टेकओव्हर थ्रेड प्रकार एनपीटी आणि जी आहेत.
PS: मॅग्नेटसह ऑलटीएन मालिका ड्युअल अक्ष सिलेंडर.
|
बोर (मिमी) |
पिस्टन रॉड व्यास (मिमी) |
अभिनय प्रकार |
प्रभावी क्षेत्र (एमएमए) |
हवेचा दाब (एमपीए) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
दुहेरी अभिनय |
पुश साइड |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
पुश साइड |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
दुहेरी अभिनय |
पुश साइड |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
पुश साइड |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
दुहेरी अभिनय |
पुश साइड |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
पुश साइड |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
दुहेरी अभिनय |
पुश साइड |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
पुश साइड |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
दुहेरी अभिनय |
पुश साइड |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
पुश साइड |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
दुहेरी अभिनय |
पुश साइड |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
पुश साइड |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
