SI सिलिंडर AIRTAC चे SI सिरीज सिलिंडर बदलू शकतात. तथापि, कृपया लक्षात घ्या की AIRTAC ने SI मालिका बंद केली आहे. त्यांच्या नवीन बदली मॉडेलला SAI मालिका वायवीय सिलेंडर असे म्हणतात, ज्याचे कार्य समान आणि समान माउंटिंग आयाम आहेत.SU वायवीय सिलेंडरनवीन SAI सिलिंडरमध्ये सेन्सरच्या स्थापनेसाठी बाह्य ग्रूव्ह्स आहेत, ज्यामुळे सेन्सर लवकर आणि सोयीस्कर बसतो.
1.IS015552(मूळ IS06431) मानक वायवीय सिलेंडर;
2. पिस्टन सील 2 Y-आकाराच्या वन-वे सील स्ट्रक्चरने बनलेला आहे, ज्यामध्ये नुकसान भरपाई कार्य, दीर्घ सेवा आयुष्य आणि कमी स्टार्ट-अप दाब आहे,
3. टाय रॉडशिवाय 米-आकाराच्या ॲल्युमिनियम पाईपला चांगला गंज प्रतिकार असतो;
4. सिलेंडरचे बफर समायोजन गुळगुळीत आणि स्थिर आहे:
5. सिलिंडर आणि अनेक वैशिष्ट्यांसह स्थापनेसाठी उपकरणे पर्यायी आहेत.

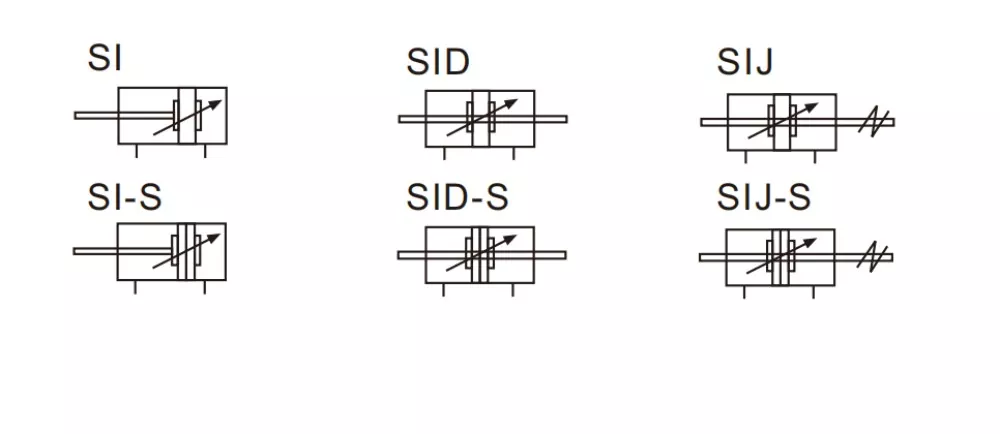

SI मालिका ISO15552 मानक वायवीय सिलेंडर चिन्ह:
|
ऑर्डरिंग कोड |
|
|||||||||
|
आणि |
160 |
|
एक्स |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
एक्स |
50 |
|
|
S |
|
|
|
|
म्हणा |
160 |
|
एक्स |
50 |
-- |
20 |
S |
|
|
|
|
मॉडेल |
बोर आकार |
रॉड साहित्य |
|
स्ट्रोक |
|
समायोज्य स्ट्रोक |
चुंबक |
माउंटिंग प्रकार |
सीलिंग सामग्री |
थ्रेडचा प्रकार |
|
SI: दुहेरी अभिनय प्रकार |
|
रिक्त: मध्यम कार्बन स्टील |
|
|
|
10:10 मिमी |
रिक्त: चुंबकाशिवाय |
|
रिक्त: TPU |
रिक्त: PT（55°） |
|
SID: डबल रॉड प्रकार |
|
A:SUS420J2 |
|
|
|
20:20 मिमी |
एस: चुंबकासह |
H: Viton |
G:G (55°) |
|
|
SIJ: समायोज्य स्ट्रोक प्रकार |
|
B:SUS304 |
|
|
|
30:30 मिमी |
|
N:NBR |
T:NPT(60°) |
|
|
बोर आकार (मिमी) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
अभिनय मोड |
दुहेरी अभिनय |
|||||||||
|
कामाचे माध्यम |
स्वच्छ हवा |
|||||||||
|
निश्चित फॉर्म |
आणि |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
म्हणा |
||||||||||
|
कामाचा दबाव |
0.1-1.0 MPa (14-145Psi) |
|||||||||
|
SI कोणत्या प्रकारचा सिलेंडर आहे? |
1.5 एमपीए (215Psi) |
|||||||||
|

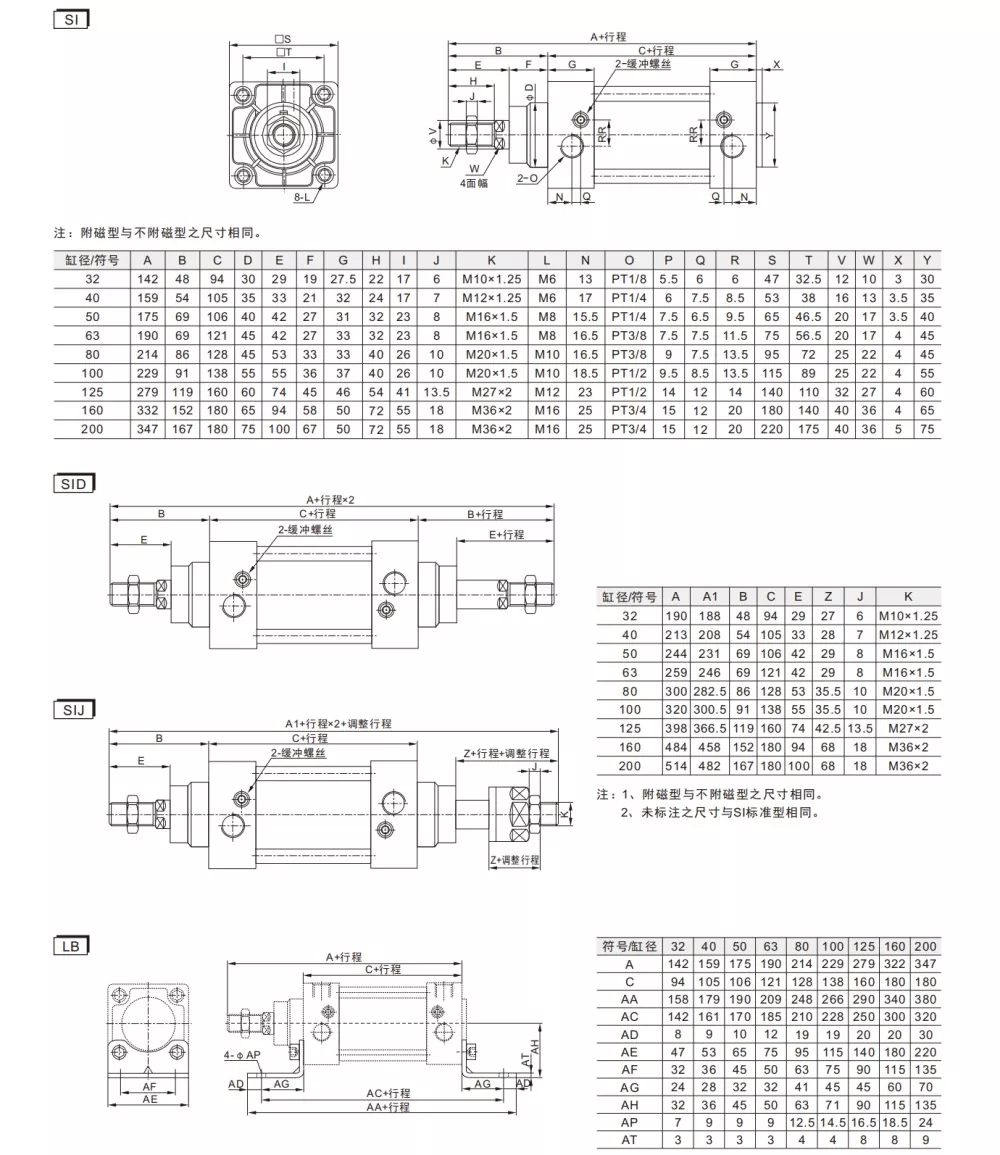

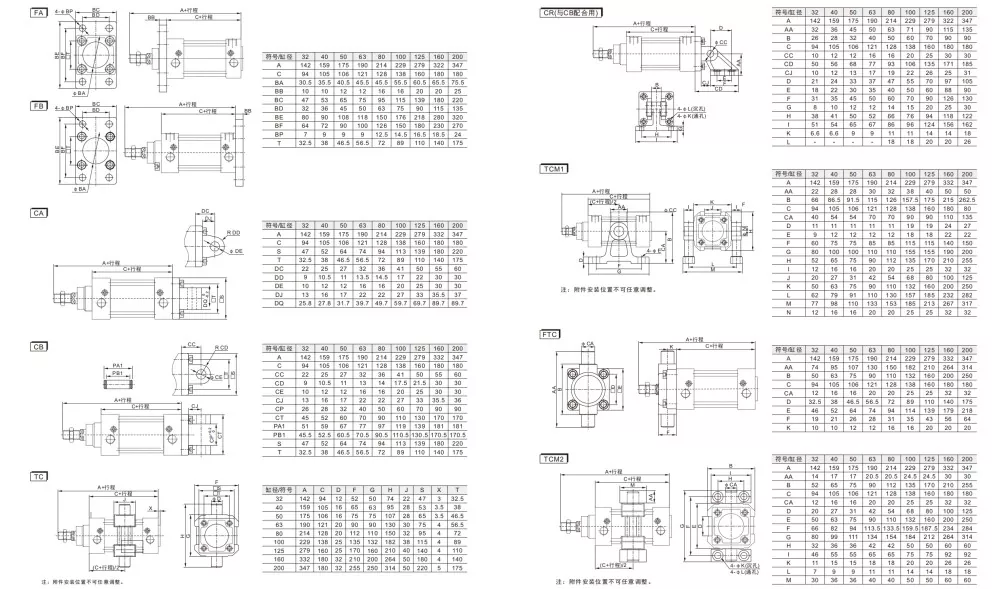

स्थापना परिमाण |
'-20-80℃ |
|||||||||
|
गती श्रेणी वापरा |
30-800 |
30-500 |
||||||||
|
बफरिंग मोड |
समायोज्य बफर |
|||||||||
|
बफरिंग अंतर(मिमी) |
27 |
30 |
36 |
40 |
50 |
|||||
|
पोर्ट आकार |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
एसआय वि एसयू वायवीय सिलेंडर्स: मुख्य फरक आणि तपशील तुलना
|
मॉडेल: |
ते आहेत
|
आणि
|
|
मानक |
SU मालिका सिलेंडर : JIS / AirTac |
SI मालिका सिलेंडर : ISO1552 (ISO6431) |
|
लागू केलेले देश/प्रदेश |
मुख्यतः आशियाई उपकरणांमध्ये वापरले जाते (विशेषतः तैवान आणि जपान सिस्टम उपकरणे) |
मुख्यतः युरोपियन आणि अमेरिकन उपकरणे, ऑटोमेशन उत्पादन ओळी वापरले |
|
स्थापना परिमाण |
संक्षिप्त |
मोठा |
|
बोर आकार |
32-400 |
32-200 |
|
स्थिर उपकरणे |
ॲक्सेसरीज सह सुसंगत आहेतएससी मालिका वायवीय |
ISO6431 मालिका (DNC, SI, SAI, SE) उत्पादनांसाठी अंतर्गत दुवे वाढवा |
|
अंतर्गत संरचनात्मक फरक (बाहेरून दृश्यमान नाही) |
एंड कव्हरची परिमाणे (माउंटिंग होल पोझिशन, सिलेंडर हेड साइज, सिलेंडर शेपटीचा आकार) पिस्टन रॉड धागा लांबी सिलेंडर प्रोफाइलची आतील खोबणी रचना युरोपियन आणि जपानी मानक माउंटिंग होलमधील फरक SU वायवीय सिलेंडर आणि SI एअर सिलेंडर अदलाबदल करता येत नाही आणि ॲक्सेसरीज (सीए /CB फूट कंस,FA-flanges,टीसी-एम, संयुक्त डोके) सुसंगत नाहीत |
|
एसआय सिलिंडर कोणता ब्रँड बदलू शकतो?
SI सिलिंडर AIRTAC चे SI सिरीज सिलिंडर बदलू शकतात. तथापि, कृपया लक्षात घ्या की AIRTAC ने SI मालिका बंद केली आहे. त्यांच्या नवीन बदली मॉडेलला SAI मालिका वायवीय सिलेंडर असे म्हणतात, ज्याचे कार्य समान आणि समान माउंटिंग आयाम आहेत.
नवीन SAI मालिका आणि जुन्या SI मालिकेतील मानक एअर सिलेंडरमध्ये काय फरक आहेत?
नवीन SAI सिलिंडरमध्ये सेन्सरच्या स्थापनेसाठी बाह्य ग्रूव्ह्स आहेत, ज्यामुळे सेन्सर लवकर आणि सोयीस्कर बसतो.
SI कोणत्या प्रकारचा सिलेंडर आहे?
एसआय एक मानक एअर सिलेंडर आहे.
