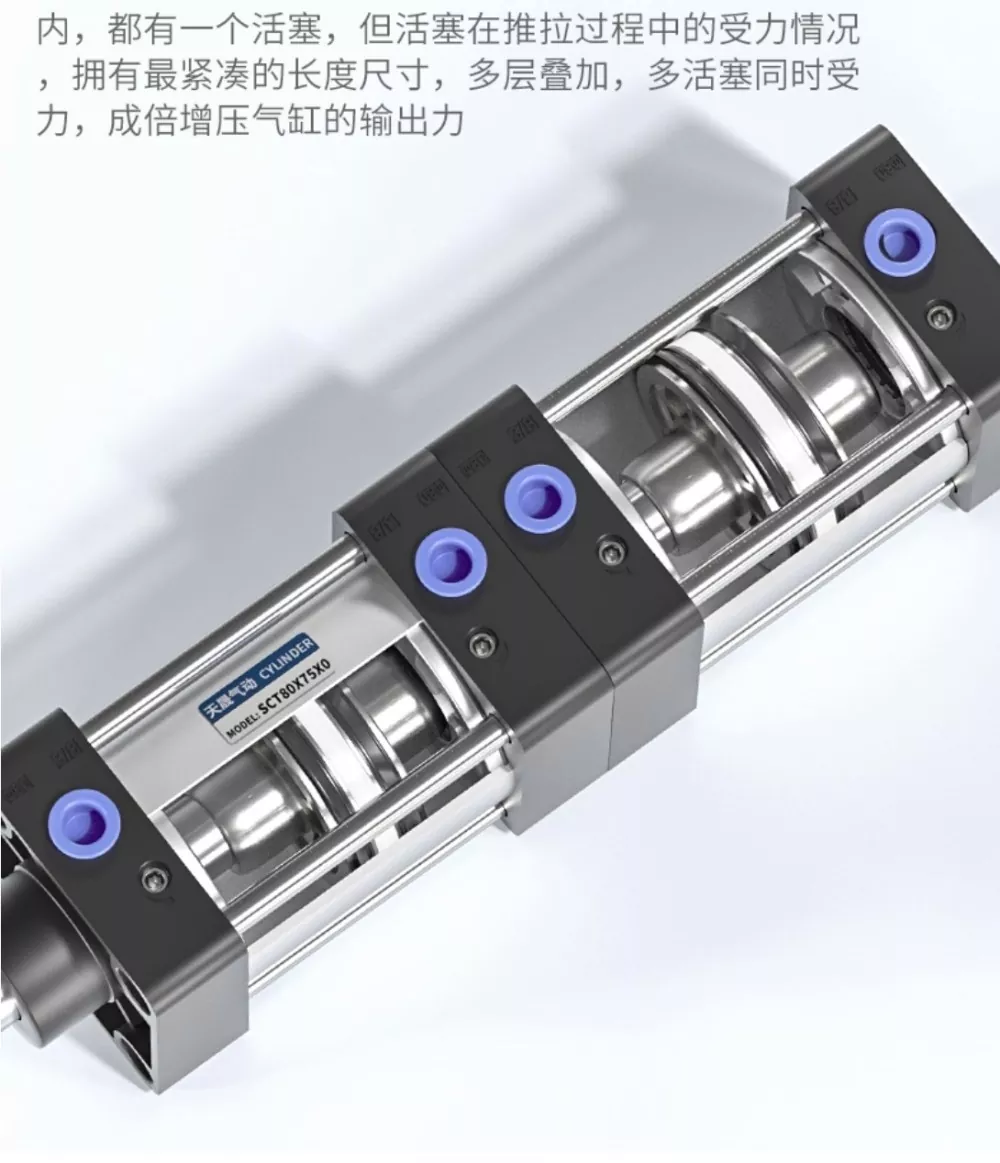

SCT टाय-रॉड सिलिंडरमध्ये द्वि-दिशात्मक YCC सीलिंग रिंग आणि एक शक्तिशाली डबल-स्ट्रोक डिझाइन आहे, एक संक्षिप्त आणि परिष्कृत स्वरूप जे जलद क्रिया आणि गुळगुळीत, स्थिर आउटपुट सुनिश्चित करते. सिलेंडरच्या प्रत्येक लेयरमध्ये एक स्वतंत्र पिस्टन असतो आणि पुश-पुल प्रक्रियेदरम्यान अनेक पिस्टन लोड सामायिक करतात, ज्यामुळे सिलिंडरला त्याच्या मल्टी-लेयर स्टॅक केलेल्या संरचनेद्वारे गुणाकार आउटपुट फोर्स निर्माण करताना सर्वात संक्षिप्त लांबी प्राप्त करता येते. हे डबल-फोर्स डिझाइन अधिक मजबूत शक्ती प्रदान करते आणि सहा-सील-रिंग कॉन्फिगरेशन उत्कृष्ट सीलिंग कार्यप्रदर्शन प्रदान करते, सिलेंडरला गळतीशिवाय 1.4 MPa पर्यंत दाब ठेवण्यास सक्षम करते.
· OLK मानक सिलिंडर.
· पिस्टन सील एक विशेष द्वि-दिशात्मक सीलिंग रचना स्वीकारते, ज्यामध्ये कॉम्पॅक्ट डिझाइन आणि ऑइल-स्टोरेज फंक्शन असते.
टाय-रॉड प्रकारचा सिलेंडर; उच्च विश्वासार्हतेसाठी पुढील आणि मागील कव्हर ॲल्युमिनियम ट्यूब बॉडीला टाय रॉडसह जोडलेले आहेत.
पिस्टन रॉड पूर्ण स्ट्रोक दरम्यान अनेक पोझिशनिंग पॉइंट्स प्राप्त करू शकतो.
· गुळगुळीत आणि समायोज्य कुशनिंग.
· ग्राहकांना निवडण्यासाठी विविध सिलेंडर वैशिष्ट्ये आणि माउंटिंग ॲक्सेसरीज उपलब्ध आहेत.
· उच्च-तापमान-प्रतिरोधक सीलिंग साहित्य पर्यायी आहे, ज्यामुळे सिलेंडर साधारणपणे 150°C वर चालतो.
|
ऑर्डरिंग कोड |
||||||||||
|
SCT |
50 |
एक्स |
50 |
एक्स |
50 |
- |
S |
|
|
|
|
मॉडेल: |
बोर आकार |
|

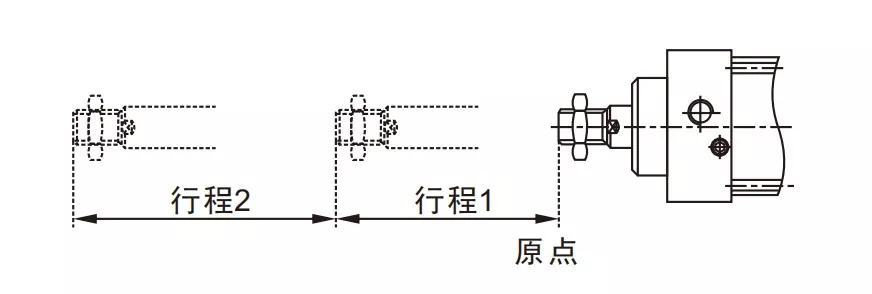

स्ट्रोक १ |
|
स्ट्रोक 2 |
|
चुंबक |
सीलिंग सामग्री |
माउंटिंग प्रकार |
धागा |
|
SCT टाय रॉड सिलेंडर |
|
|
|
|
|
|
रिक्त:विना |
रिक्त:TPU |
रिक्त: |
रिक्त: पीटी धागा |
|
|
|
|
|
|
|
|
S: चुंबकासह |
N:NBR |
LB: लेग माउंटिंग |
T:NPT धागा |
|
|
|
|
|
|
|
|
|
H: |
|
G:G धागा |
|

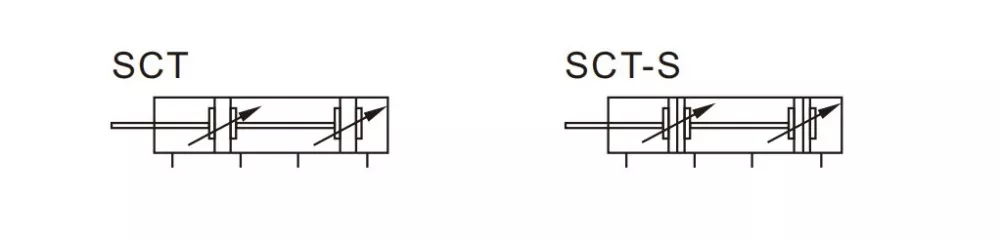

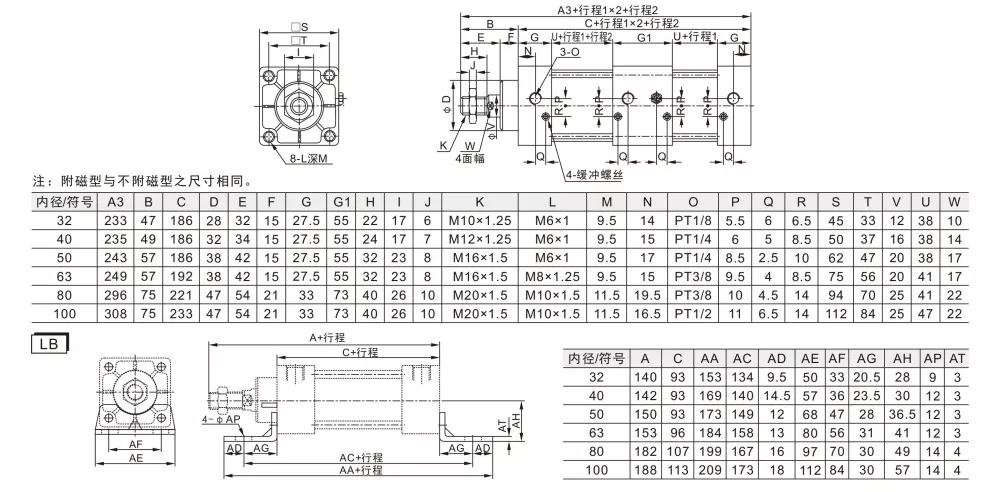

बोर आकार (मिमी) |
32 |
40 |
50 |
६३ |
80 |
100 |
|
अभिनय मोड |
दुहेरी अभिनय |
|||||
|
कामाचे माध्यम |
स्वच्छ हवा |
|||||
|
निश्चित फॉर्म |
बेसिक आणि एलबी |
|||||
|
कामाचा दबाव |
0.1-1.0 MPa (14-145Psi) |
|||||
|
पुरावा दाब |
1.5 एमपीए (215Psi) |
|||||
|
कार्यरत तापमान श्रेणी |
'-20-80℃ |
|||||
|
गती श्रेणी वापरा |
30-800 |
|||||
|
बफरिंग मोड |
समायोज्य बफर |
|||||
|
बफरिंग अंतर(मिमी) |
21 |
28 |
29 |
|||
|
पोर्ट आकार |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

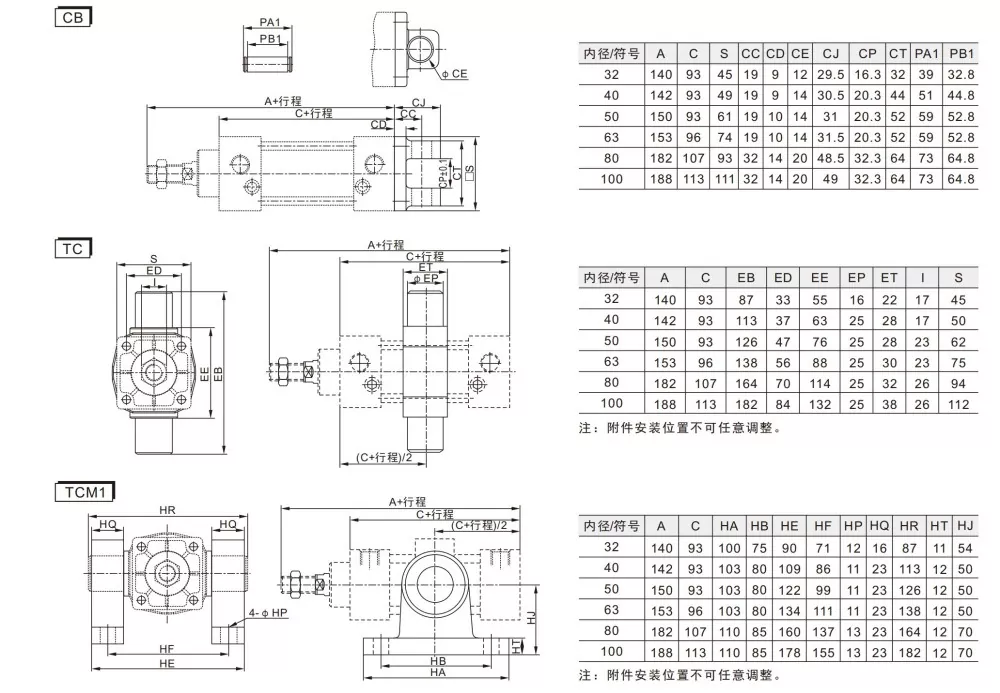

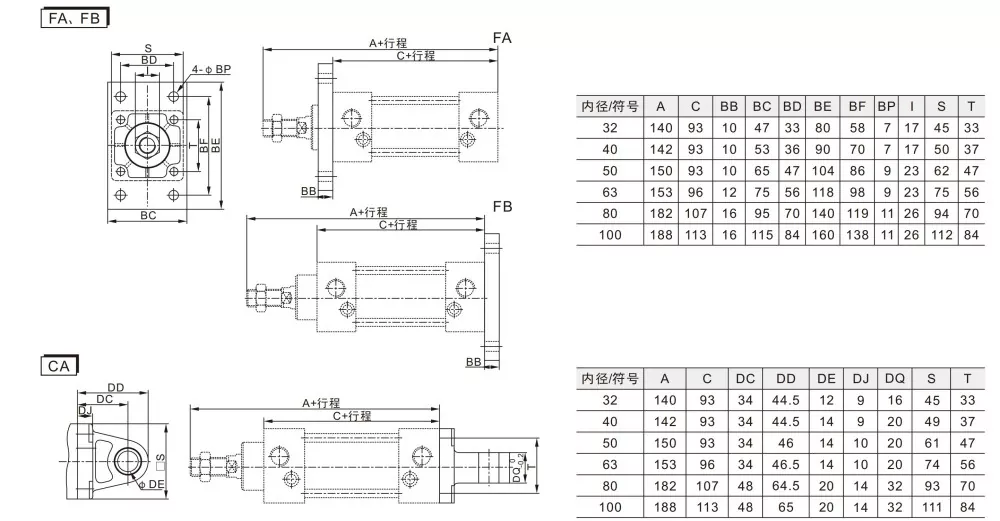

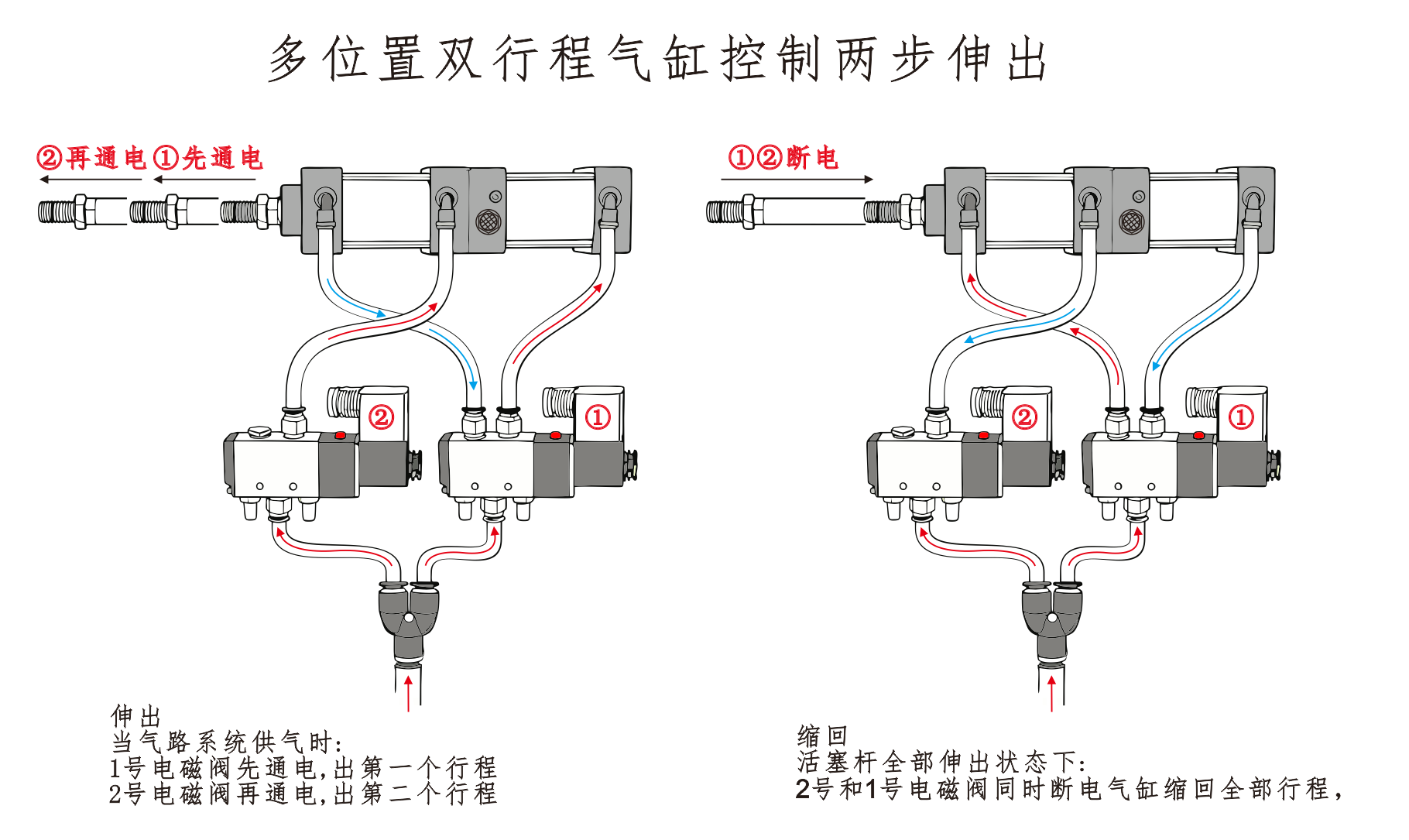

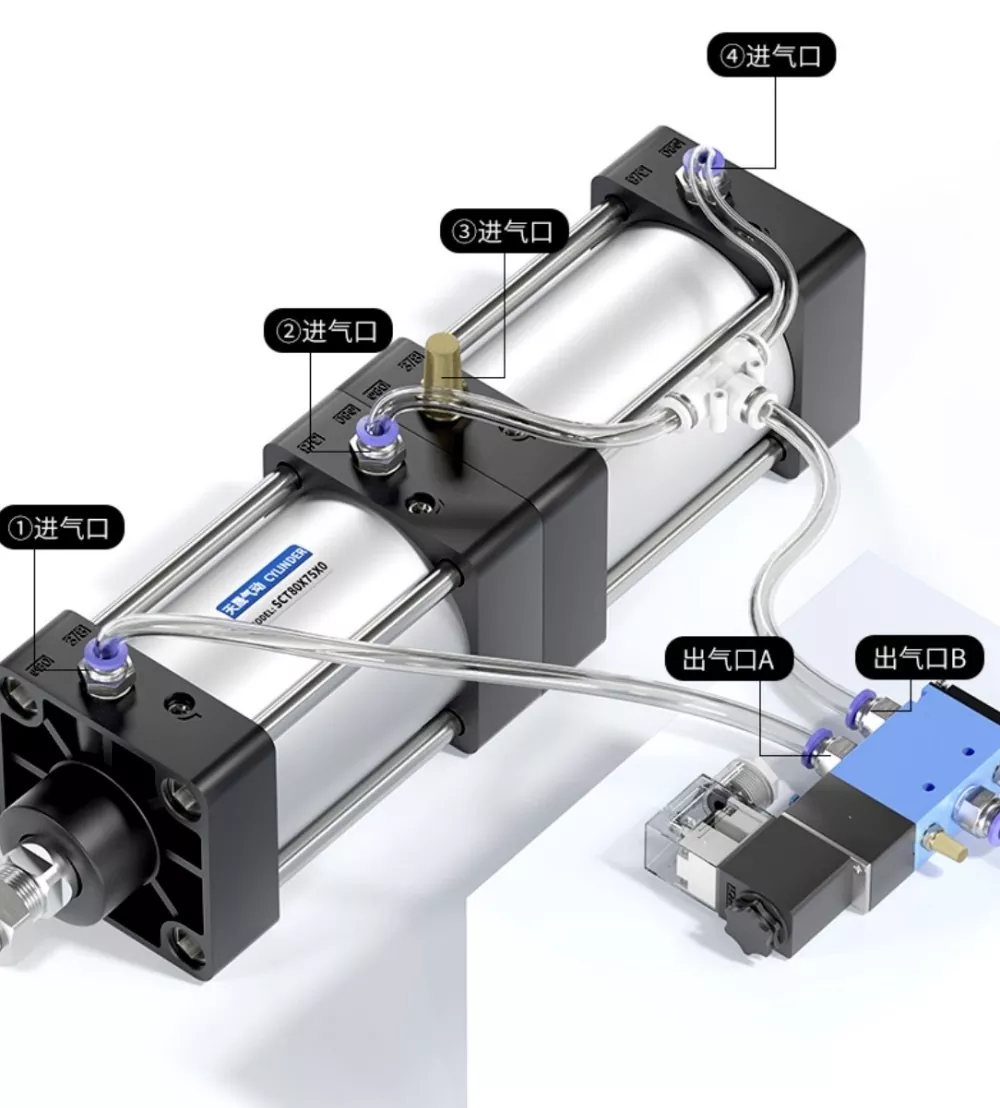

मल्टी-पोझिशन सिलिंडरसाठी वायवीय नियंत्रण योजना |
||
|

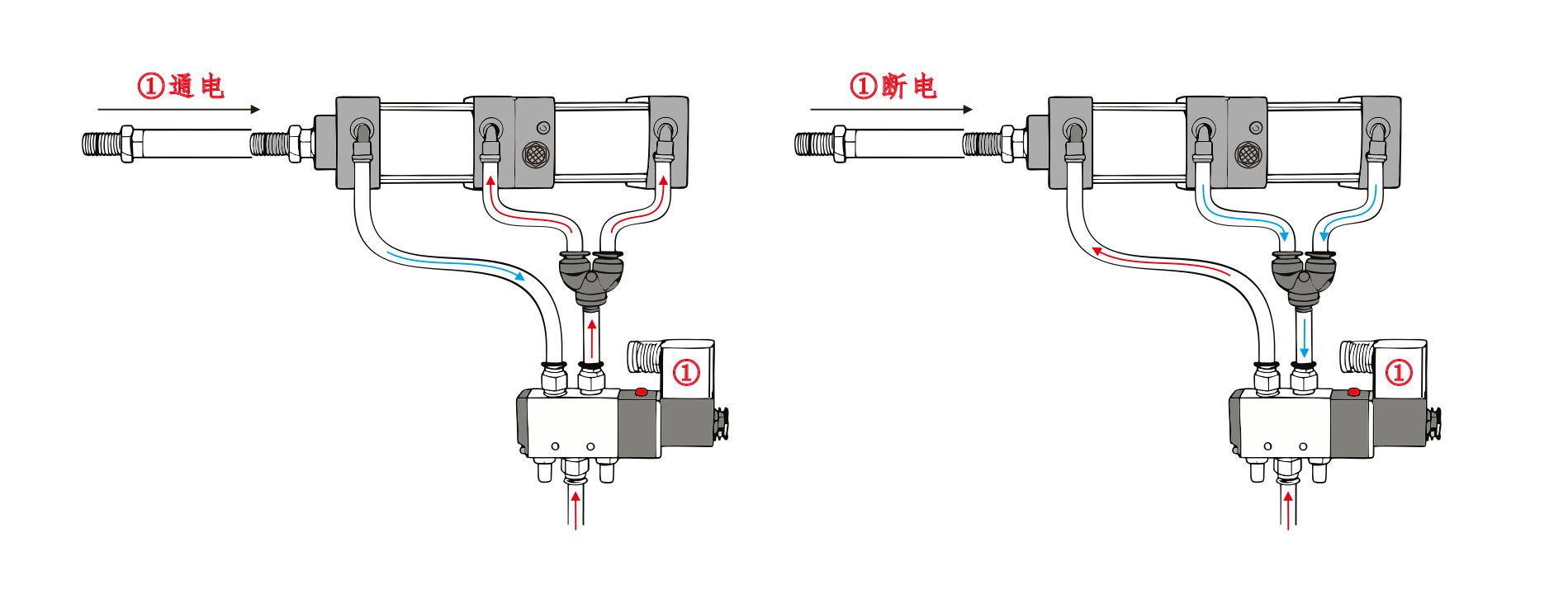

सिलेंडरच्या प्रत्येक विभागात एक पिस्टन असतो. जेव्हा पिस्टन रॉड वाढतो, तेव्हा सर्व पिस्टन पुशिंग फोर्स तयार करतात. तथापि, मागे घेताना, फक्त एक पिस्टन खेचण्याची शक्ती निर्माण करतो. सिलेंडर ① चे एअर इनलेट सोलेनोइड व्हॉल्व्हच्या पोर्ट A शी जोडलेले आहे आणि सिलेंडरचे एअर इनलेट सोलेनोइड वाल्वच्या पोर्ट बी शी मालिकेत जोडलेले आहे. सिलेंडरचा एअर इनलेट सायलेन्सरला जोडलेला असतो. जेव्हा सोलेनोइड वाल्व्हचे पोर्ट ए ऊर्जावान होते, तेव्हा सिलेंडर मागे घेतलेल्या स्थितीत राहतात. जेव्हा पोर्ट बी ऊर्जावान होते, तेव्हा सिलिंडर कार्य करण्यास सुरवात करतात. |
1.विस्तार जेव्हा हवा पुरवठा चालू असतो: सोलेनोइड वाल्व्ह क्रमांक 1 ऊर्जावान आहे, आणि सिलेंडर पहिल्या स्ट्रोकपर्यंत वाढतो.
सोलेनोइड वाल्व्ह नं.2 नंतर ऊर्जावान होते आणि सिलेंडर दुसऱ्या स्ट्रोकपर्यंत वाढतो.
2. मागे घेणे जेव्हा पिस्टन रॉड पूर्णपणे वाढविला जातो: सोलेनॉइड वाल्व्ह क्रमांक 1 आणि क्रमांक 2 दोन्ही डी-एनर्जाइज्ड आहेत आणि सिलेंडर पूर्णपणे मागे घेतात. |

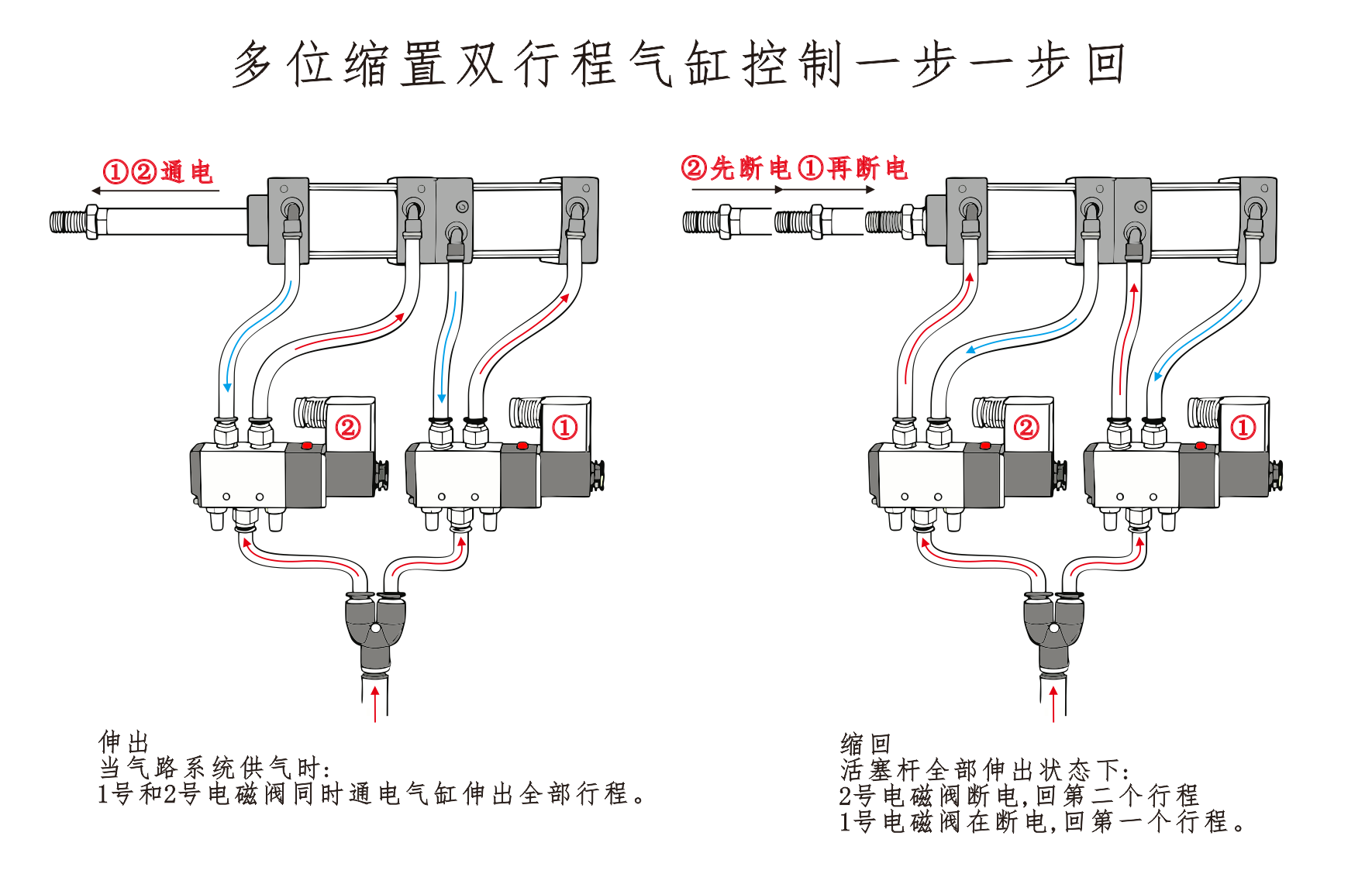

1. विस्तार (फॉरवर्ड स्ट्रोक) जेव्हा हवा पुरवठा चालू असतो: सोलनॉइड वाल्व्ह नं.1 आणि नं.2 एकाच वेळी ऊर्जावान होतात. सिलेंडर रॉड सर्व स्ट्रोकमधून पूर्णपणे विस्तारित होईपर्यंत वाढतो.
2. मागे घेणे (चरण-दर-चरण परतावा) ①दुसऱ्या स्थानावर परत या जेव्हा पिस्टन रॉड पूर्णपणे वाढविला जातो: सोलेनॉइड व्हॉल्व्ह क्रमांक 2 डी-एनर्जाइज्ड आहे, ज्यामुळे सिलेंडर दुसऱ्या स्थानावर मागे पडतो. ② प्रथम स्थानावर परत या सोलेनोइड व्हॉल्व्ह नं.1 डी-एनर्जाइज्ड आहे, ज्यामुळे सिलिंडर पहिल्या स्थानावर मागे सरकतो आणि परतीची प्रक्रिया पूर्ण करतो. |
|
|
|
|
SCT सिलिंडर मालिका काय आहे?
SCT सिलिंडर मानक मालिका वायवीय सिलेंडर टाय रॉड प्रकारातील आहे
