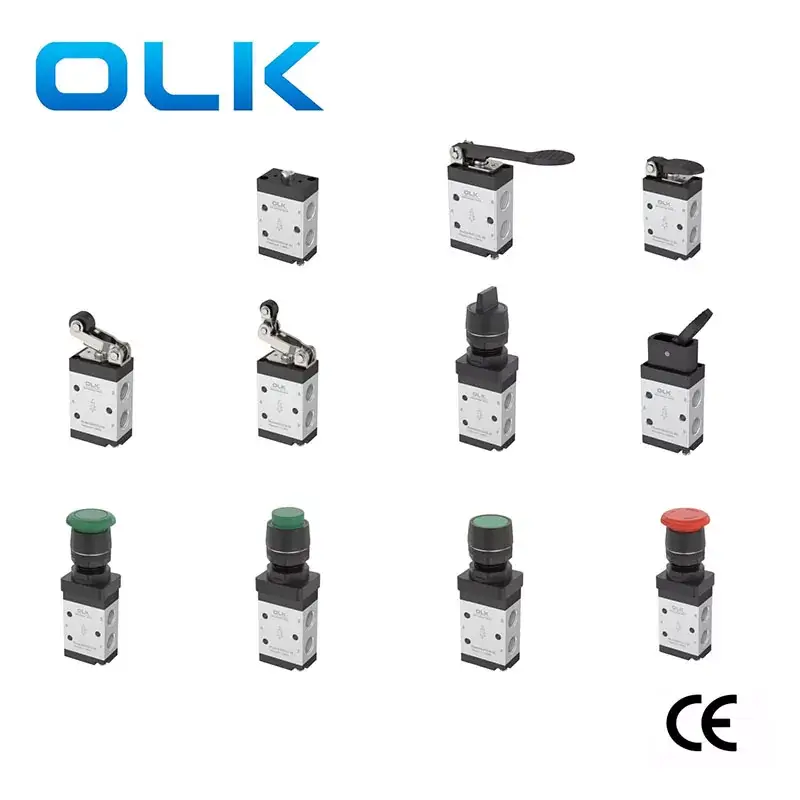

The ouleikai M3 series airtac-type 3/2 way mechanical valve have 2 operating states and 3 path selections.M3 mechanical valve suitable for diffrent pneumatic control scenarios.The piston-type structure M3 mechanical valve control force is unaffected by working pressure.They are stable, reliable, and durable, suitable for long-term stable working environments, such as pneumatic control in automated production lines like assembly lines and packaging lines.
प्रतीक:
ऑरिंग कोड
एम 3
पंतप्रधान
210
06
R
मालिका
बटण प्रकार
कोड
पोर्ट आकार
बटण रंग
एम 3: मर्सरीज 2 स्थिती 3 मार्ग

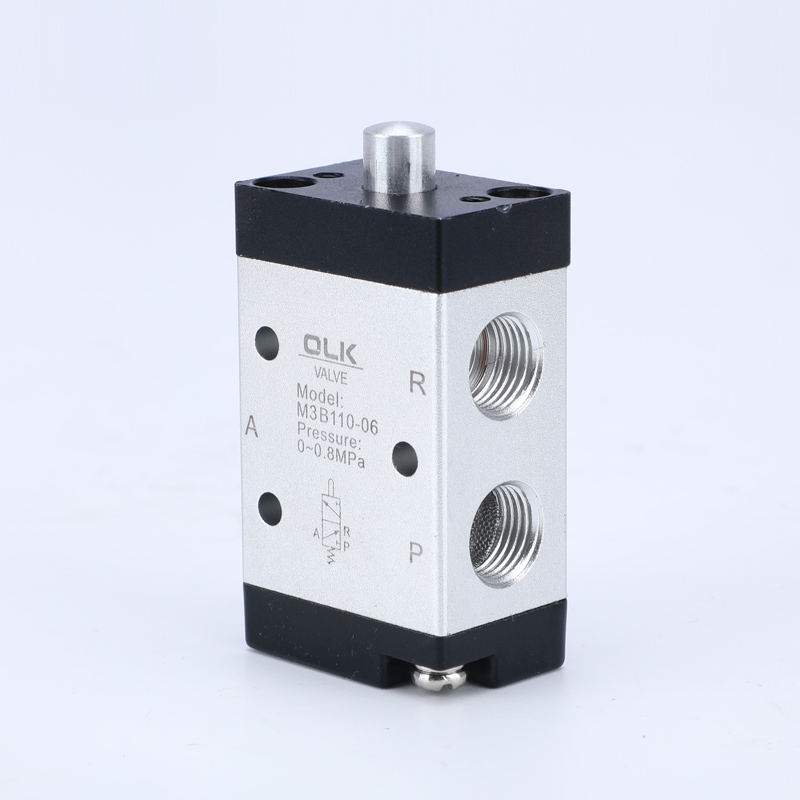

बी: मूलभूत प्रकार (एम 3 बी)
110: 110 मालिका एकल नियंत्रण
100: 06: जी 1/8
पीएल: लाल

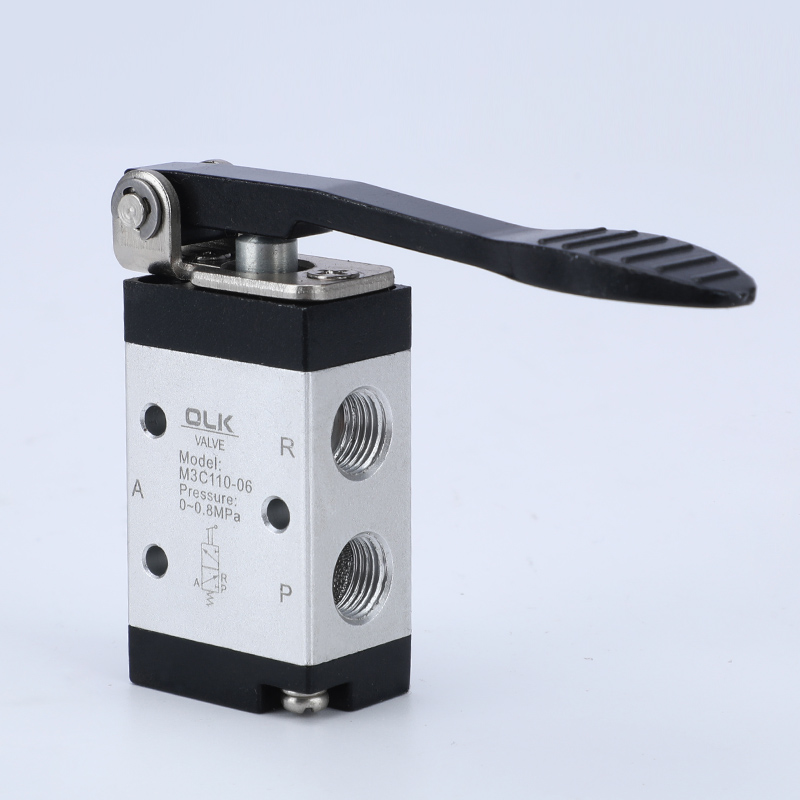

सी: लाँग हँडल प्रकार (एम 3 सी)
210: 210 मालिका एकल नियंत्रण
200: 06: जी 1/8
पीपी/पीएफ/पीएम/एचएस: लाल हिरवा काळा

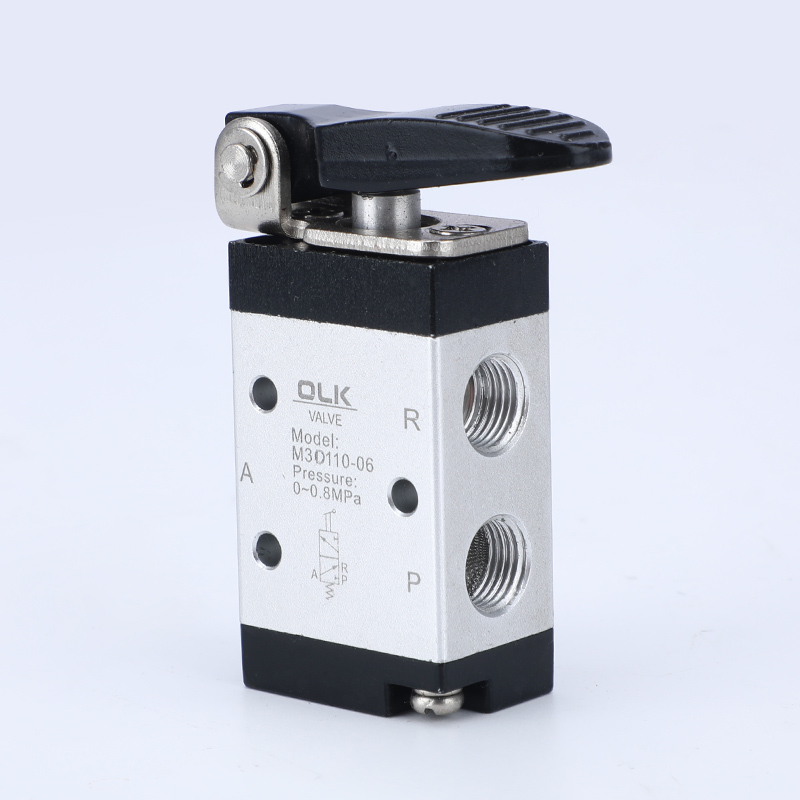

डी: शॉर्ट हँडल प्रकार (एम 3 डी)
200: 08: जी 1/4

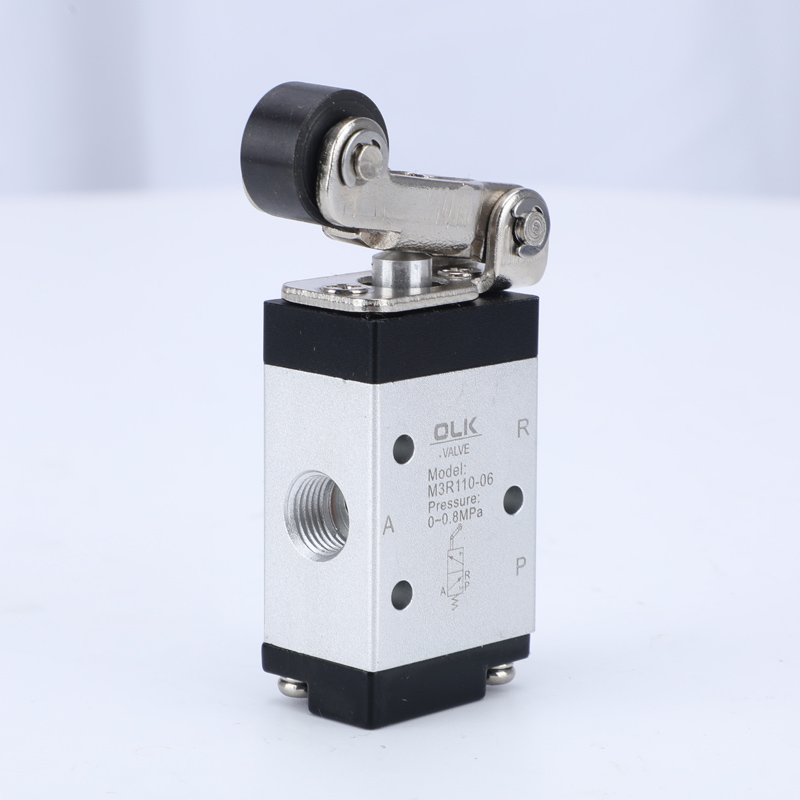

आर: रोलर लीव्हर प्रकार (एम 3 आर)

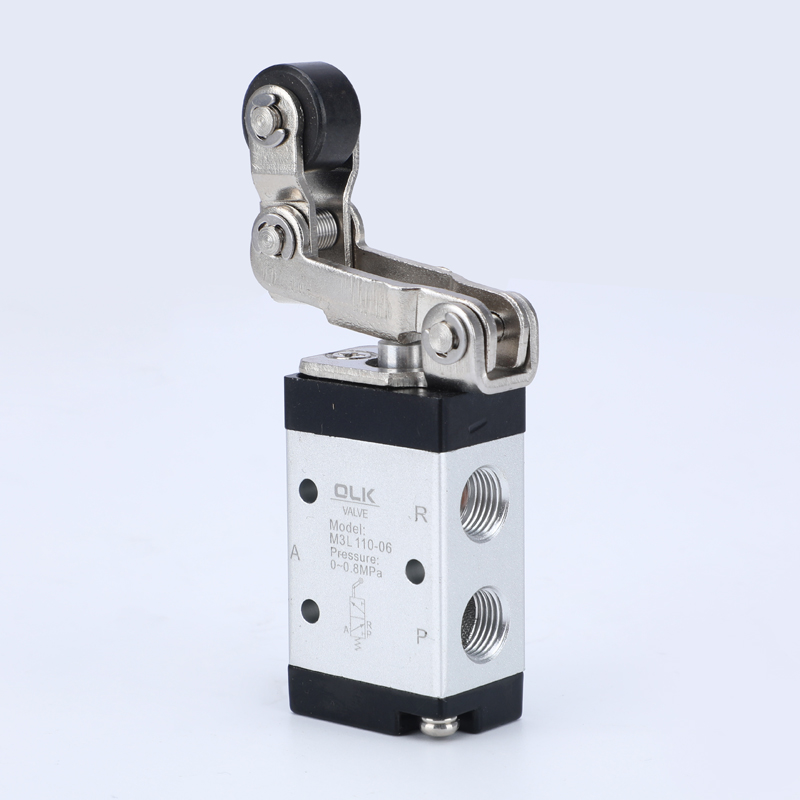

एल: युनिडायरेक्शनल रोलर लीव्हर प्रकार (एम 3 एल)

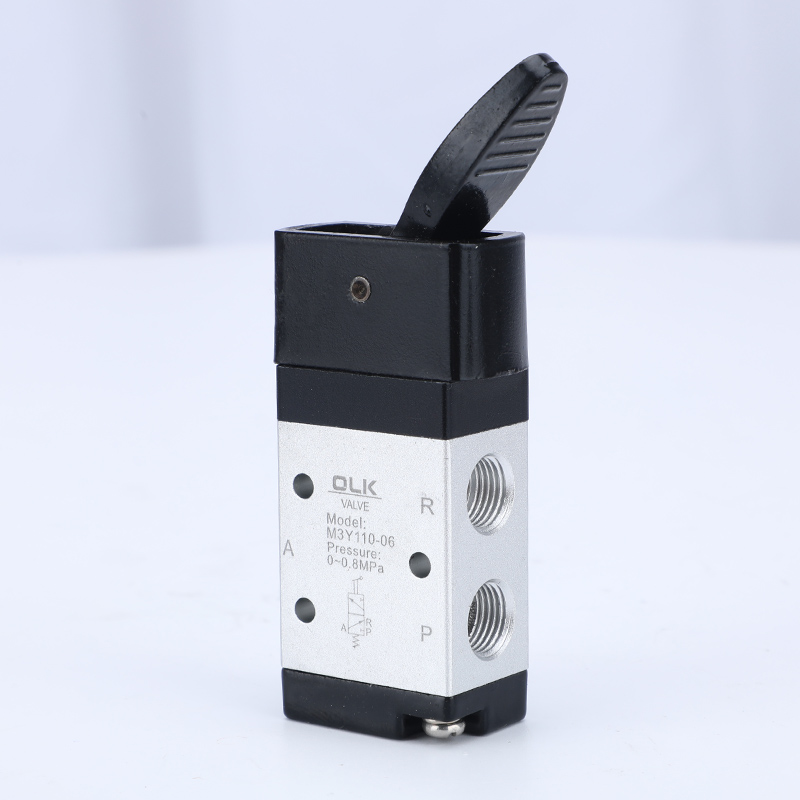

वाय: रॉकर आर्म प्रकार (एम 3 वा)

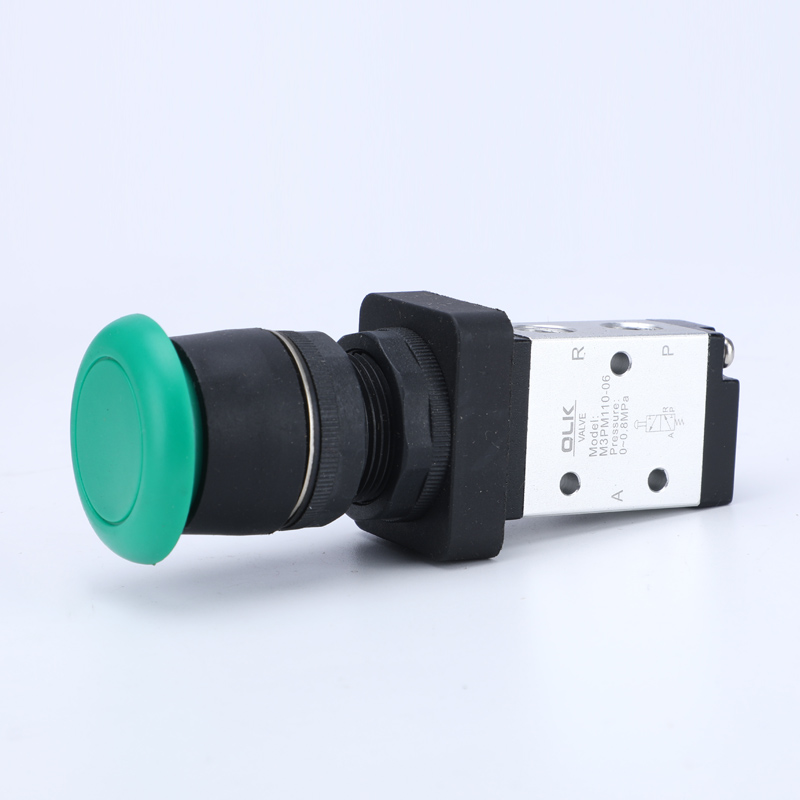

पंतप्रधान: मशरूम हेड बटण प्रकार (एम 3 पीएम)

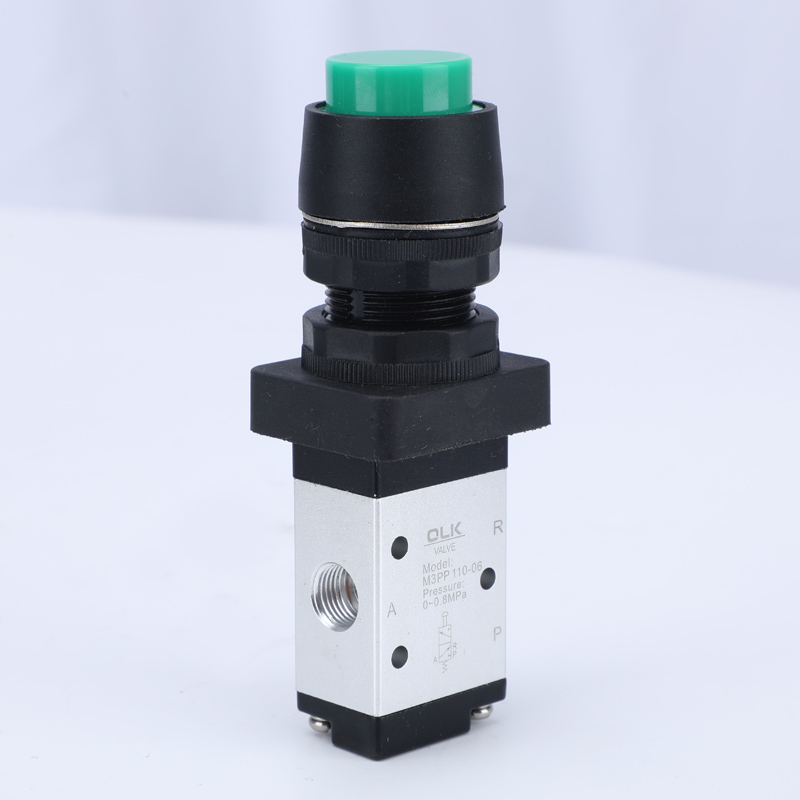

पीपी: उठलेले हेड बटण प्रकार (एम 3 पीपी)

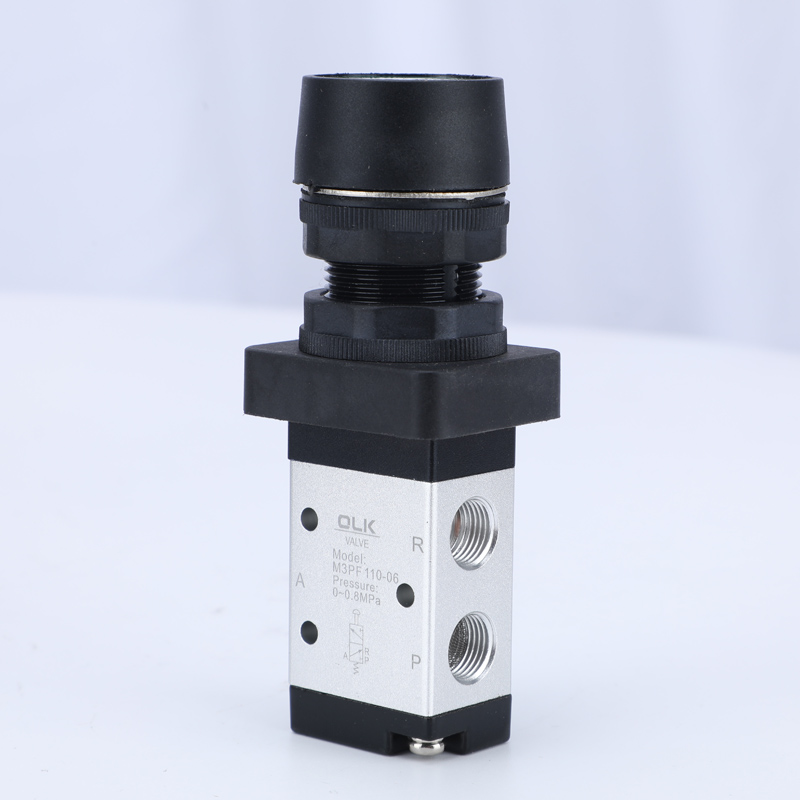

पीएफ: फ्लॅट हेड बटण प्रकार (एम 3 पीएफ)

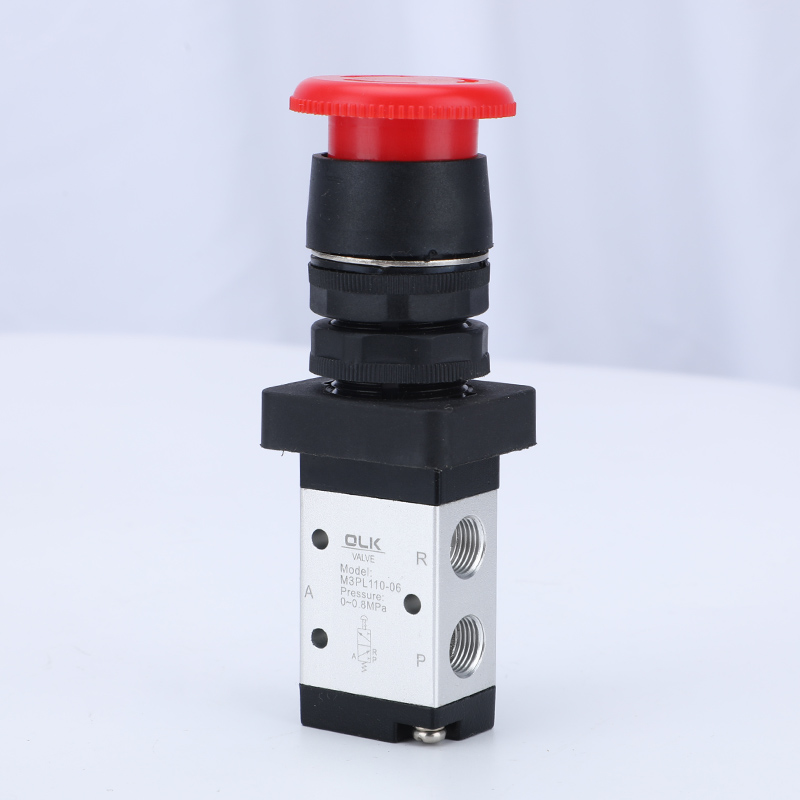

पीएल: इमर्जन्सी स्टॉप इम्पेक्ट बटण प्रकार (एम 3 पीएल)
एचएस: निवडकर्ता प्रकार (एम 3 एचएस)
1. एक्झॉस्ट पोर्ट शरीरावर स्थित आहे, आवाज आणि प्रदूषण कमी करण्यासाठी मफलरची स्थापना सुलभ करते.
2. एम 3 बी, एम 3 आर आणि एम 3 एल मालिकेसाठी बाह्य यंत्रणेद्वारे प्रदान केलेले स्विच करण्यासाठी बाह्य शक्ती आवश्यक आहेत, स्थिती शोधण्यासाठी किंवा स्ट्रोक स्विचसाठी योग्य.
3. एम 3 सी, एम 3 डी, एम 3 वाय, एम 3 पीएफ, एम 3 पीएम, एम 3 पीपी आणि एम 3 पीएलएम 3 एचएस मालिका स्वहस्ते ऑपरेट केली जाते, वेगवेगळ्या परिस्थितीत सोयीस्कर वापरासाठी नियंत्रण हेडचे विविध स्ट्रक्चरल आकार.
4. पिस्टन-प्रकारची रचना, नियंत्रण शक्ती वर्किंग प्रेशर (म्हणजे, बॅक प्रेशर नाही), अंतर्गत रिंग सीलिंग, उत्कृष्ट सीलिंग आणि लवचिक स्विचिंगमुळे प्रभावित होत नाही.
5. तेलाच्या वंगणाची आवश्यकता नाही.
6. सोयीस्कर स्थापना आणि एकाधिक स्थिती आरोहितासह वापरा.
7. एम 3 सी, एम 3 डी, एम 3 वाय, एम 3 आर आणि एम 3 एल मालिकेचे नियंत्रण प्रमुख दीर्घ आयुष्यासाठी आणि अधिक विश्वासार्हतेसाठी मेटल मटेरियलपासून बनविलेले आहेत.
|
मॉडेल |
एम 3 बी |
एम 3 सी |
एम 3 डी |
एम 3 आर |
एम 3 एल |
एम 3 वाय |
एम 3 पीएम |
एम 3 पीपी |
एम 3 पीएफ |
एम 3 पीएल |
एम 3 एचएस |
|
|
कार्यरत माध्यम |
एअर （40μm पेक्षा जास्त फिल्टर स्क्रीनद्वारे फिल्टर） |
|||||||||||
|
कृती मोड |
बाह्य नियंत्रण थेट अभिनय प्रकार |
|||||||||||
|
पोर्ट आकार |
05: एम 5; 06: जी 1/8; 08: जी 1/4 |
|||||||||||
|
प्रभावी क्रॉस-सेक्शनल क्षेत्र |
मिनी |
05: 2.5 मिमी² （सीव्ही = 0.14） |
||||||||||
|
110 |
06: 8.0 मिमी² （सीव्ही = 0.45） |
|||||||||||
|
210 |
06: 9.0 मिमी² （सीव्ही = 0.5）; 0.8: 12.0 मिमी² （सीव्ही = 0.67） |
|||||||||||
|
स्थिती |
3/2 पोर्ट |
|||||||||||
|
गरज नाही |
||||||||||||
|
दबाव श्रेणी |
0-1.0 एमपीए (0-145psi) |
|||||||||||
|
पुरावा दबाव |
1.5 एमपीए (215psi) |
|||||||||||
|
वॉकिंग प्रेशर |
‘-20-70 ℃ |
|||||||||||
|
शरीर सामग्री |
अ‍ॅल्युमिनियम मिश्र धातु |
|||||||||||
सावधगिरी
१) नियंत्रण भाग अभियांत्रिकी प्लास्टिकचा बनलेला आहे आणि केवळ मॅन्युअल ऑपरेशनला परवानगी आहे. वाल्व स्विच करण्यासाठी मेटल इफेक्ट वापरू नका.
2) एम 3 बी, एम 3 सी, एम 3 डी, एम 3 पीएम, एम 3 पीएफ आणि एम 3 पीपी मालिका स्वयंचलितपणे रीसेट केली जातात. एम 3 वाय, एम 3 एचएस आणि एम 3 पीएल मॅन्युअल वाल्व्ह व्यक्तिचलितपणे रीसेट केले जातात. एम 3 पीएलला खजिना स्थितीत दाबल्यानंतर, रीसेट करण्यासाठी रोटरी नॉब फिरविणे आवश्यक आहे.
)) उलट स्ट्रोककडे लक्ष द्या. जेव्हा कोणत्याही बाह्य शक्तीमुळे वाल्व्ह उलट होते, मूलभूत उलट स्ट्रोक कंट्रोल स्ट्रोक टेबलमध्ये निर्दिष्ट केलेल्या उलट स्ट्रोकच्या श्रेणीपेक्षा जास्त नसावा, अन्यथा यामुळे वाल्व्हच्या शरीराचे नुकसान होईल.
)) एम 3 एल वन-वे रोलर वाल्व केवळ एका दिशेने स्विच करू शकते (उजवीकडून डावीकडून दाबा). दुसर्‍या दिशेने अवैध प्रभाव (डावीकडून उजवीकडे वक्र).
5) नियंत्रण हेड संयोजन स्वतंत्रपणे ऑर्डर केले जाऊ शकते.
