एअरटॅक प्रकार एम 5 मालिका 5/2 वे मेकॅनिकल बटण वाल्व्ह मॅन्युफॅक्यूटेड ऑल्क न्यूमॅटिक कंपनी. एम 5 मेकॅनिकल वाल्व्ह ही एक स्लाइडिंग कॉलम स्ट्रक्चर आहे. वाल्व बॉडीवर स्थित एक्झुएस्ट पोर्ट. एम 5 बटण वाल्व्ह, आवाज आणि प्रदूषण कमी करण्यासाठी मफलर स्थापित करणे अधिक सोपे असेल. एम 5 सीरिज मेकॅनिकल कंट्रोल 5 मार्ग आणि एम 5-210 थ्रेड थ्रेड (जी 1/8).
प्रतीक:
ऑर्डर कोड
एम 5
पंतप्रधान
210
06
R
बटण प्रकार
कोड
पोर्ट आकार
बटण रंग
एम 5: एम प्रकार
बी: मूलभूत प्रकार (एम 5 बी)
110: 110 मालिका एकल नियंत्रण
100: 06: जी/18
पीएल: लाल
सी: लाँग हँडल प्रकार (एम 5 सी)
210: 210 मालिका एकल नियंत्रण
200: 06: जी 1/8
पीपी/पीएफ/पीएम/एचएस: लाल, हिरवा, काळा
डी: शॉर्ट हँडल प्रकार (एम 5 डी)
200: 08G1/4
आर: रोलर लीव्हर प्रकार (एम 5 आर)
एल: युनिडायरेक्शनल रोलर लीव्हर प्रकार (एम 5 एल)
वाय: रॉकर आर्म प्रकार (एम 5 वाय)
पंतप्रधान: मशरूम हेड बटण प्रकार (एम 5)
पीपी: उठलेले हेड बटण प्रकार (एम 5 पीपी)
पीएफ: फ्लॅट हेड बटण प्रकार (एम 5 पीएफ)
पीएल: इमर्जन्सी स्टॉप इम्पेक्ट बटण प्रकार (एम 5 पीएल)
एचएस: निवडकर्ता प्रकार (एम 5 एचएस)

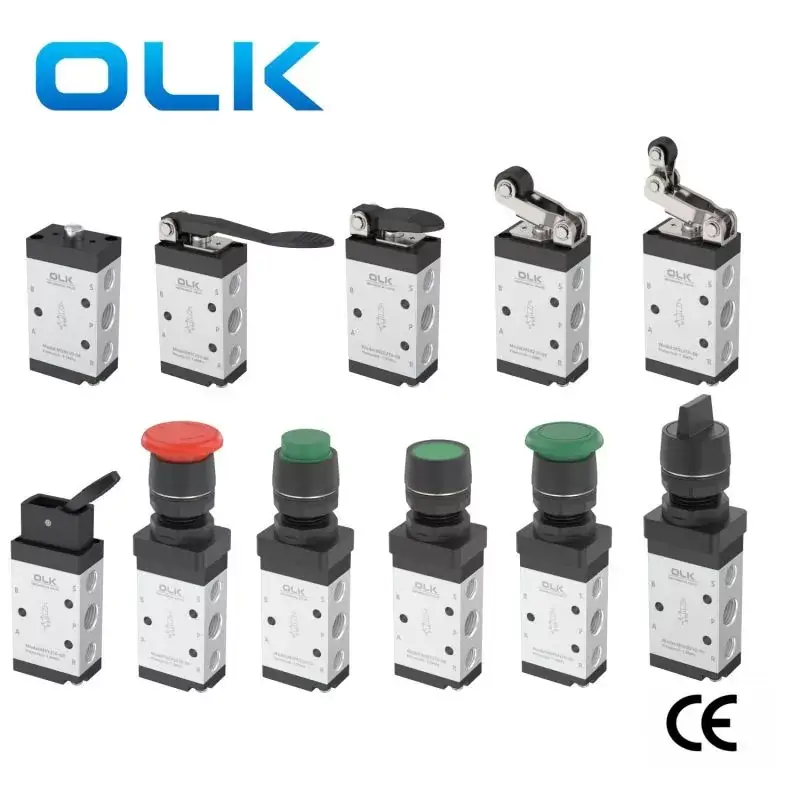

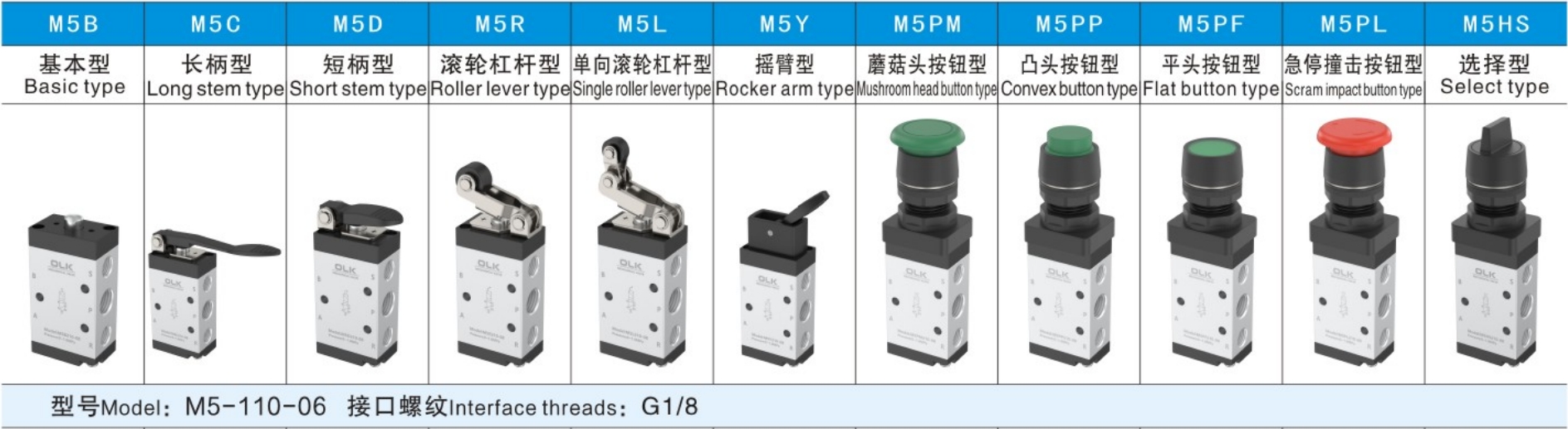

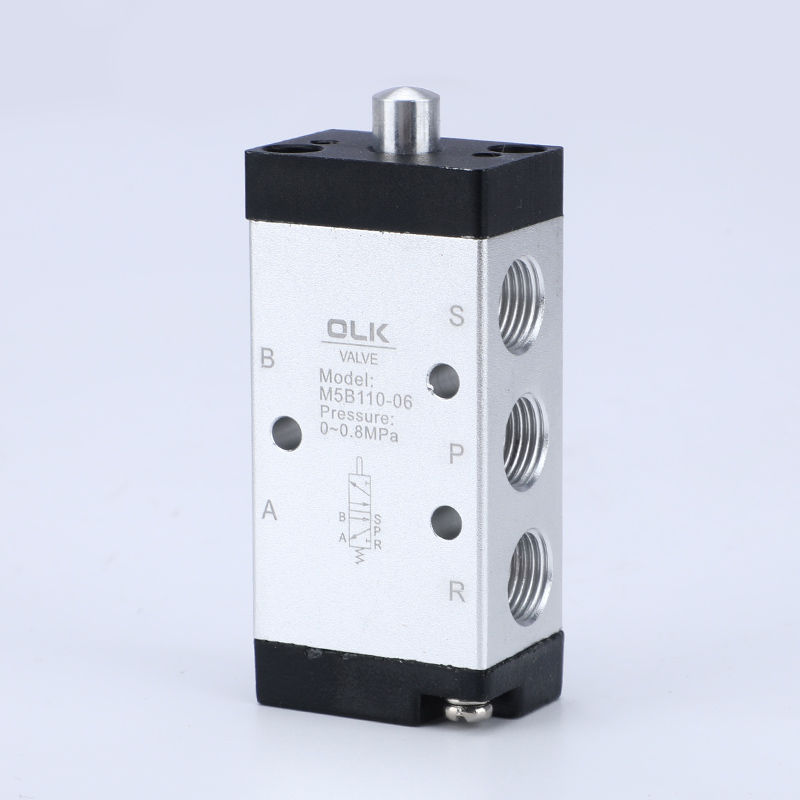

- मूलभूत प्रकार (एम 5 बी)

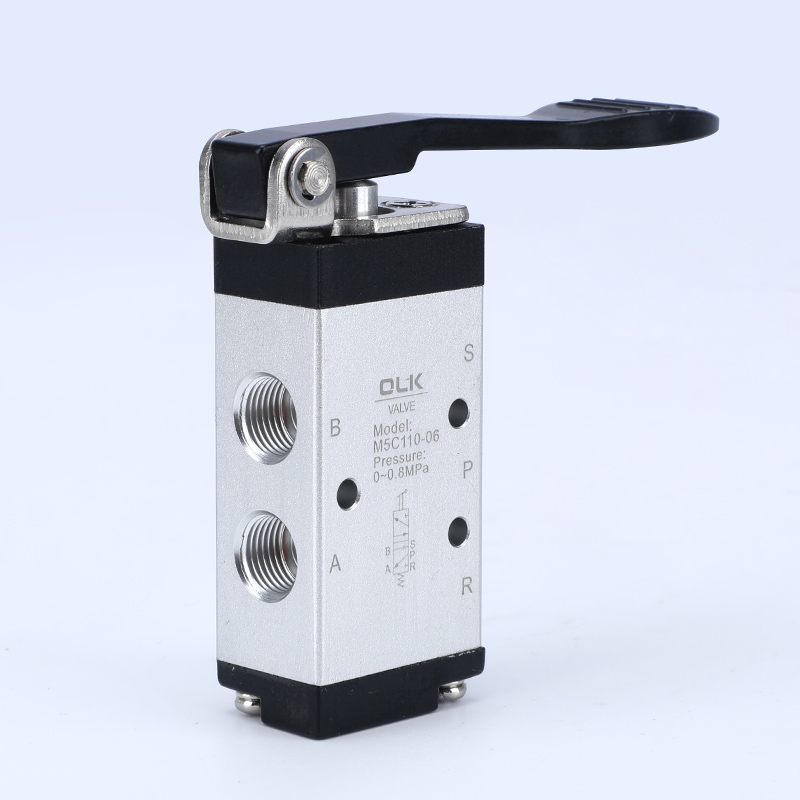

- लाँग हँडल प्रकार (एम 5 सी)

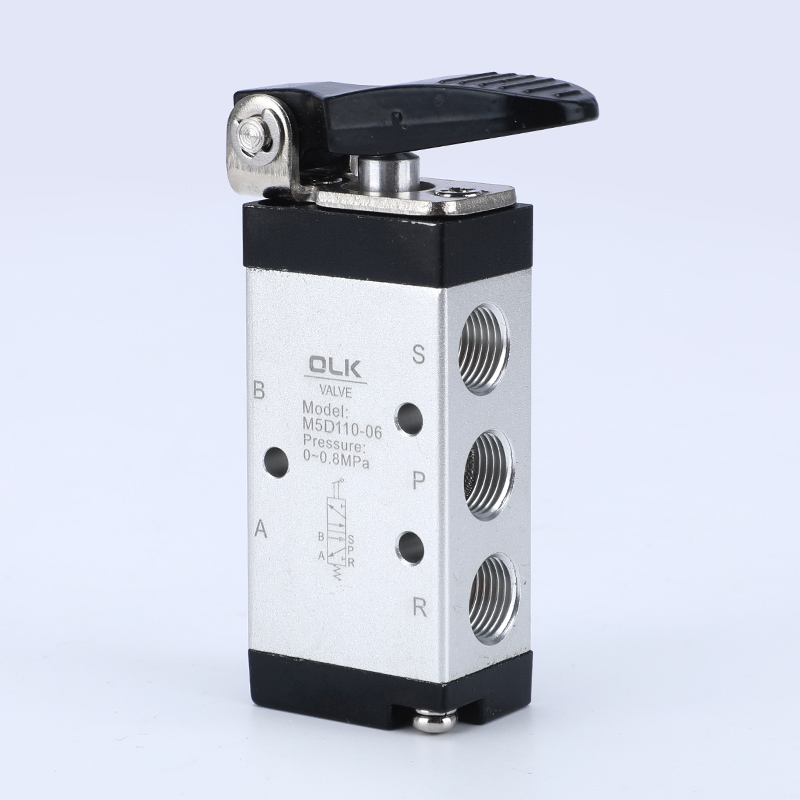

- शॉर्ट हँडल प्रकार (एम 5 डी)

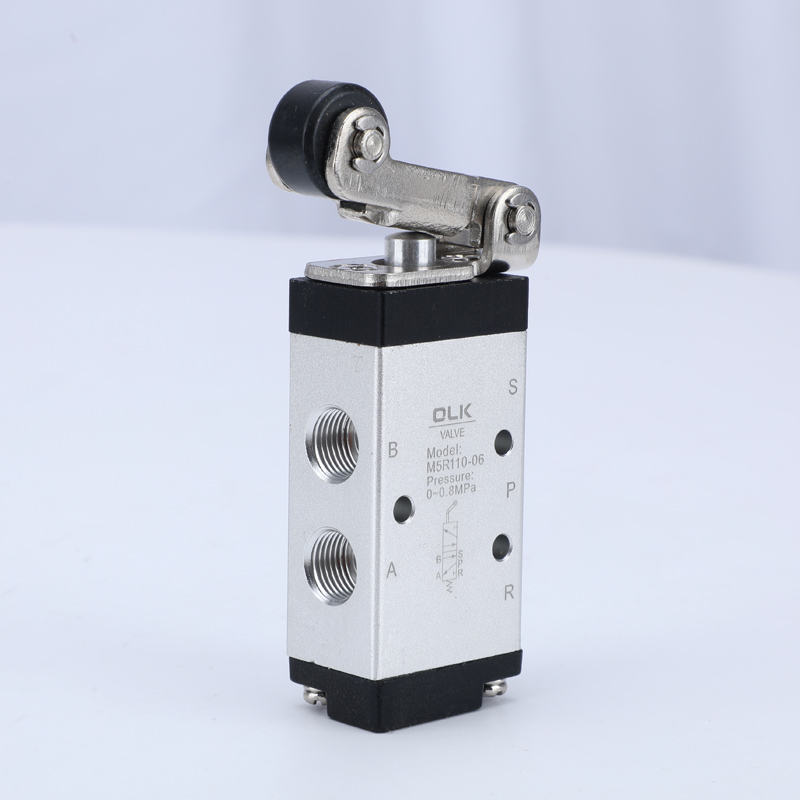

- रोलर लीव्हर प्रकार (एम 5 आर)

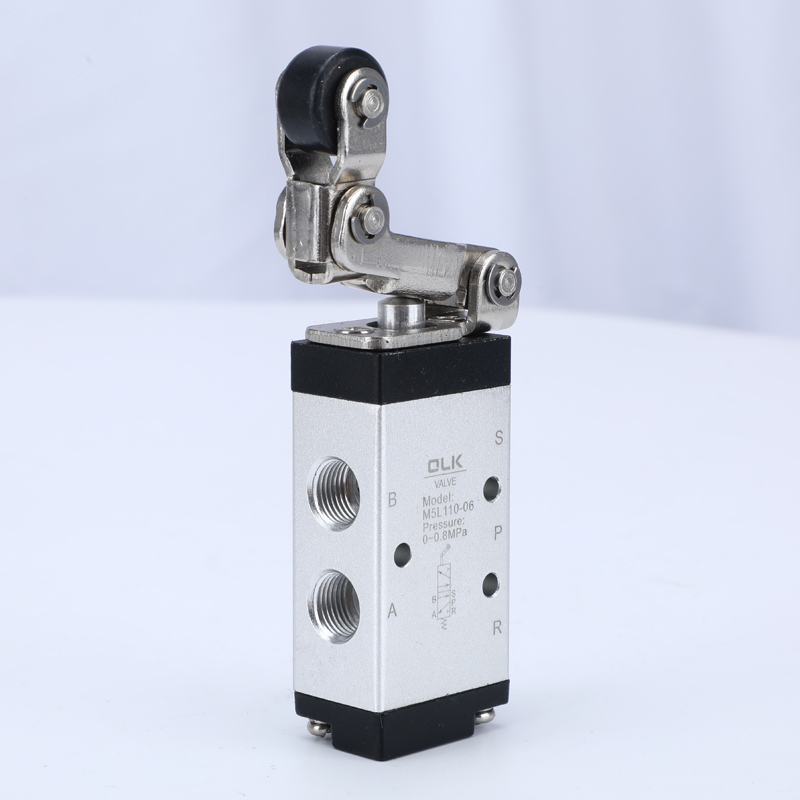

- युनिडायरेक्शनल रोलर लीव्हर प्रकार (एम 5 एल)

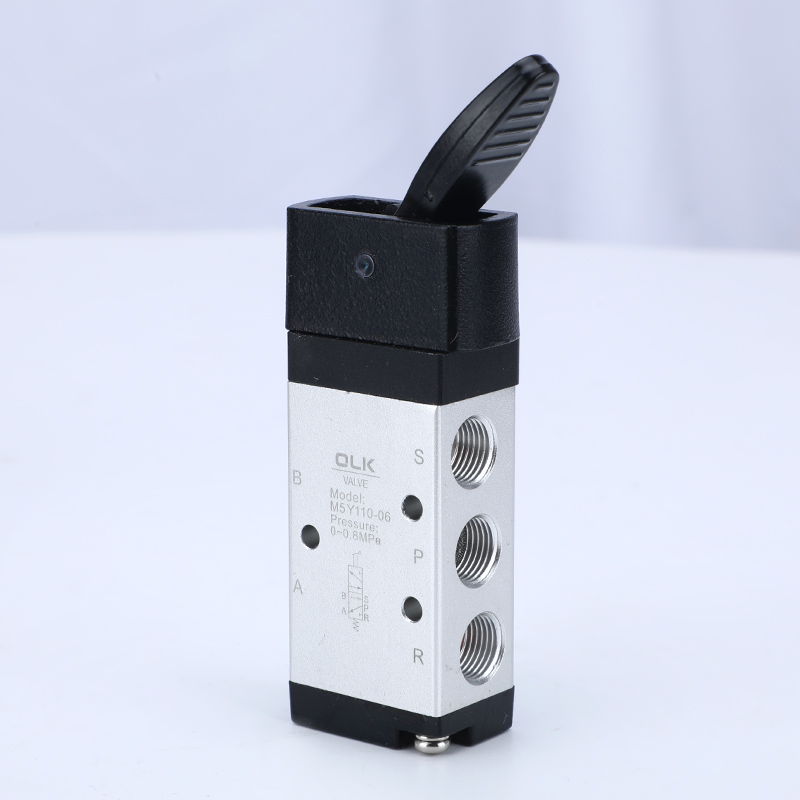

- रॉकर आर्म प्रकार (एम 5 वाय)

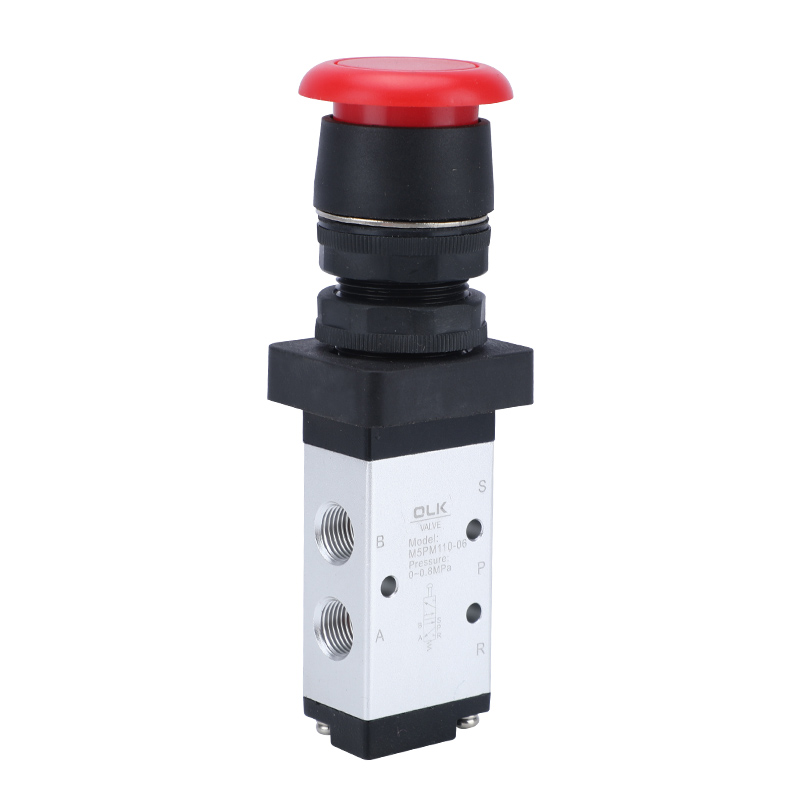

- मशरूम हेड बटण प्रकार (एम 5 पीएम)

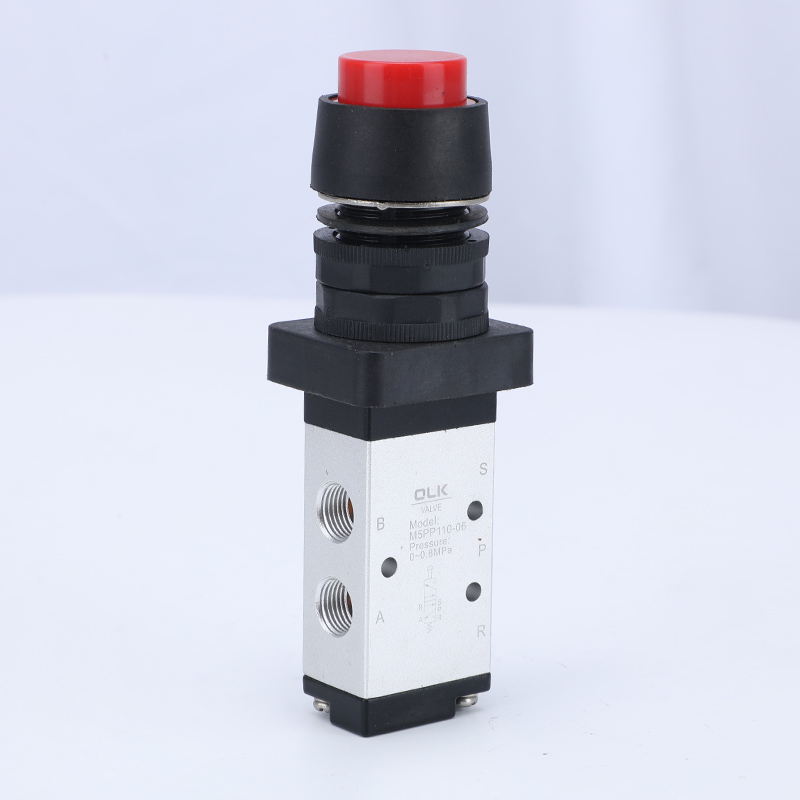

- उठलेले हेड बटण प्रकार (एम 5 पीपी)

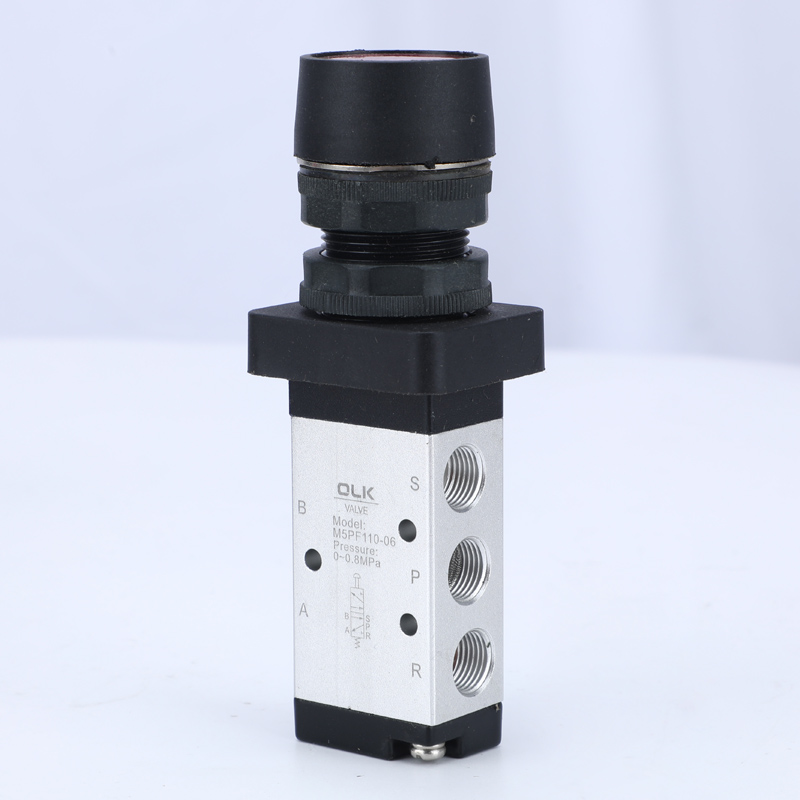

- फ्लॅट हेड बटण प्रकार (एम 5 पीएफ)
- इमर्जन्सी स्टॉप इम्पेक्ट बटण प्रकार (एम 5 पीएल)

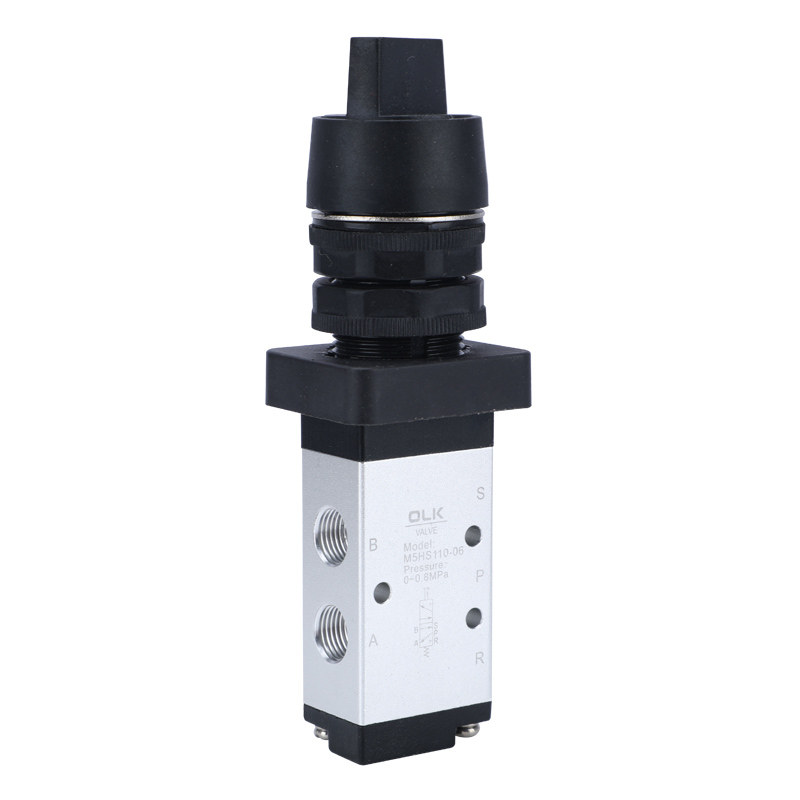

- निवडकर्ता प्रकार (एम 5 एचएस)
पंतप्रधान, पीपी आणि पीएफ प्रकारांसाठी, तेथे निवडण्यासाठी तीन बटण रंग आहेत: लाल, हिरवा आणि काळा.
1. एक्झॉस्ट पोर्ट्स शरीरावर स्थित आहेत, आवाज आणि प्रदूषण कमी करण्यासाठी साइलेन्सर्सची स्थापना सुलभ करते.
2. एम 5 बी, एम 5 आर, एम 5 एल मालिकेसाठी बाह्य यंत्रणेद्वारे बाह्य शक्ती आवश्यक आहेत, बाह्य यंत्रणेद्वारे प्रदान केलेले, स्थिती शोधण्यासाठी किंवा स्ट्रोक स्विचसाठी योग्य.
3. एम 5 सी, एम 5 डी, एम 5 वाय, एम 5 पीएफ, एम 5 पीएम, एम 5 पीपी, एम 5 पीएल, एम 5 एचएस मालिका वेगवेगळ्या परिस्थितीत सोयीसाठी विविध स्ट्रक्चरल कंट्रोल हेडसह स्वहस्ते ऑपरेट केली जाते.

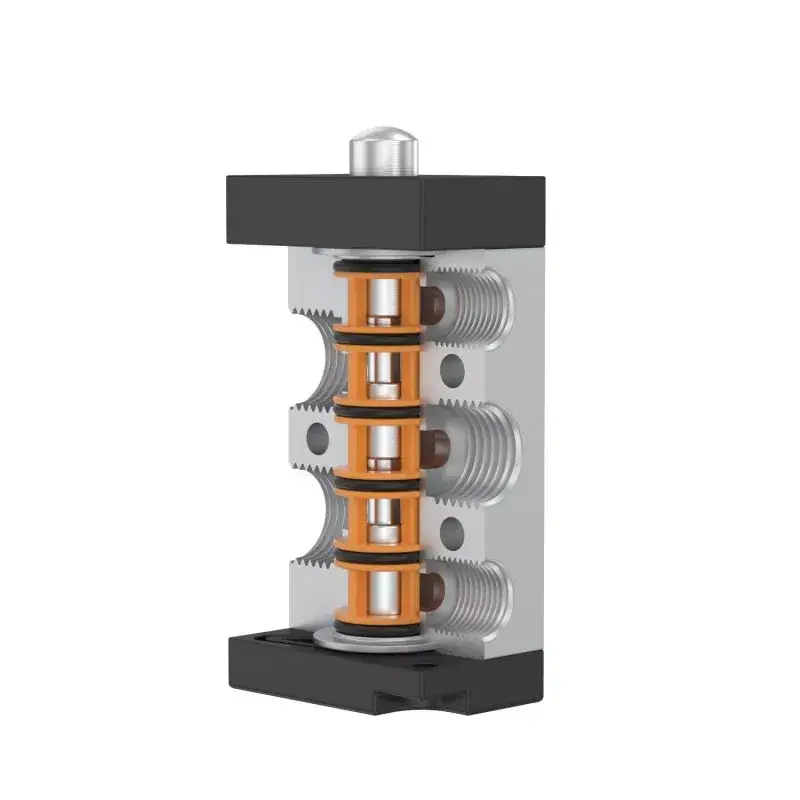

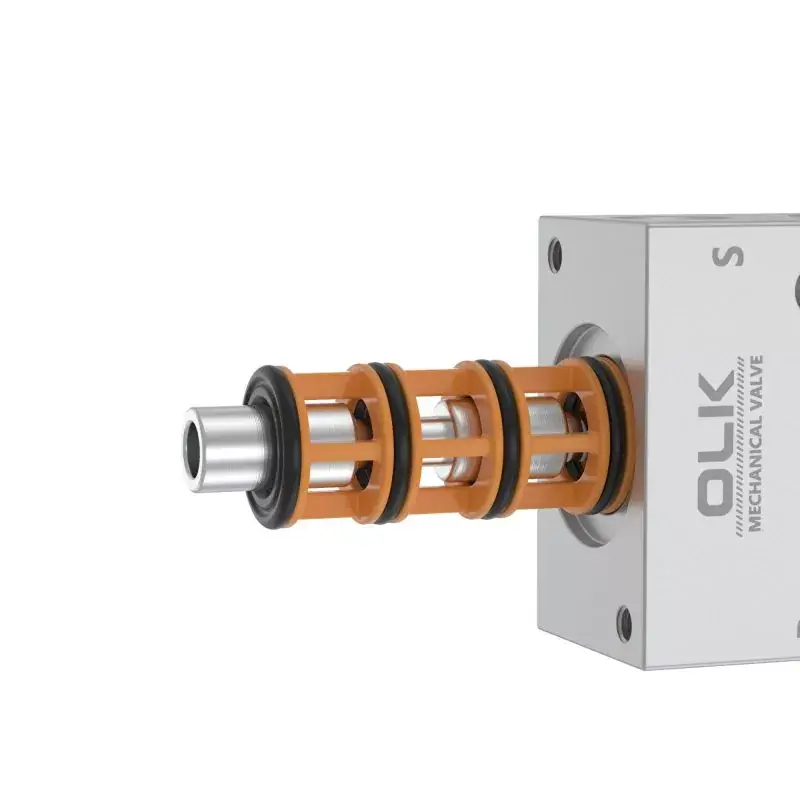

4. स्लाइडिंग कॉलम स्ट्रक्चर, कार्यरत दबाव (म्हणजे, बॅक प्रेशर इफेक्ट नाही), चांगले सीलिंग, लवचिक स्विचिंगसाठी अंतर्गत रिंग सील.
5. तेलाच्या वंगणाची आवश्यकता नाही.
6. सुलभ वापरासाठी एकाधिक स्थिती स्थापना.
.
|
कार्यरत माध्यम |
हवा (40μm पेक्षा जास्त फिल्टरद्वारे फिल्टर केलेले) |
|
क्रिया |
बाह्य थेट अभिनय |
|
पोर्ट व्यास |
05: एम 5,06: जी 1/8,08: जी 1/4 |
|
पदांची संख्या |
2 स्थिती 5 मार्ग |
|
वंगण |
अनावश्यक |
|
वर्किंग प्रेशर रेंज एमपीए (पीएसआय) |
0-1.0 (~ 145) |
|
हमी दबाव प्रतिकार |
1.5 एमपीए (215psi) |
|
कार्यरत तापमान ° से |
-20-70 |
|
क्रॉस-सेक्शनल एरिया एमएमए (सीव्ही मूल्य) |
05: 2.5 (0.14), 06: 8 (0.45), 08: 12 (0.67) |
|
शरीर सामग्री |
अ‍ॅल्युमिनियम मिश्र धातु |
सावधगिरी
१) नियंत्रण भाग अभियांत्रिकी प्लास्टिकचा बनलेला आहे आणि केवळ मॅन्युअल ऑपरेशनला परवानगी आहे. वाल्व स्विच करण्यासाठी मेटल इफेक्ट वापरू नका.
2) एम 5 बी, एम 5 सी, एम 5 डी, एम 5 पीएम, एम 5 पीएफ आणि एम 5 पीपी मालिका स्वयंचलितपणे रीसेट केली जातात. एम 5 वाई, एम 5 एचएस आणि एम 5 पीएल मॅन्युअल वाल्व्ह व्यक्तिचलितपणे रीसेट केले जातात. एम 5 पीएलला खजिन्याच्या स्थितीत दाबल्यानंतर, रीसेट करण्यासाठी रोटरी नॉब फिरविणे आवश्यक आहे.
)) उलट स्ट्रोककडे लक्ष द्या. जेव्हा कोणत्याही बाह्य शक्तीमुळे वाल्व्ह उलट होते, मूलभूत उलट स्ट्रोक कंट्रोल स्ट्रोक टेबलमध्ये निर्दिष्ट केलेल्या उलट स्ट्रोकच्या श्रेणीपेक्षा जास्त नसावा, अन्यथा यामुळे वाल्व्हच्या शरीराचे नुकसान होईल.
)) एम 5 एल वन-वे रोलर वाल्व केवळ एका दिशेने स्विच करू शकते (उजवीकडून डावीकडून दाबा). दुसर्‍या दिशेने अवैध प्रभाव (डावीकडून उजवीकडे वक्र).
5) नियंत्रण हेड संयोजन स्वतंत्रपणे ऑर्डर केले जाऊ शकते.
