प्रेशर गेज हे वातावरणीय दाबापेक्षा जास्त दाब मोजण्यासाठी वापरले जाणारे एक साधन आहे.

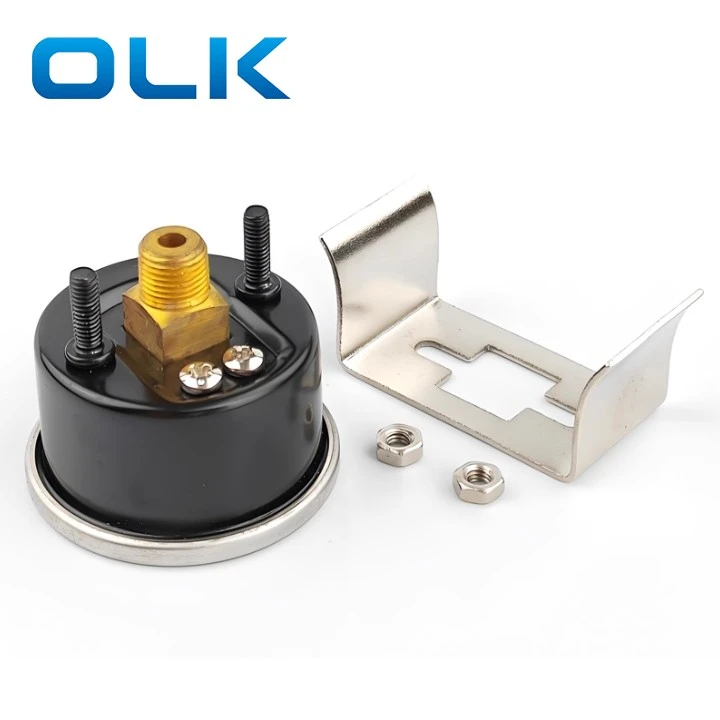

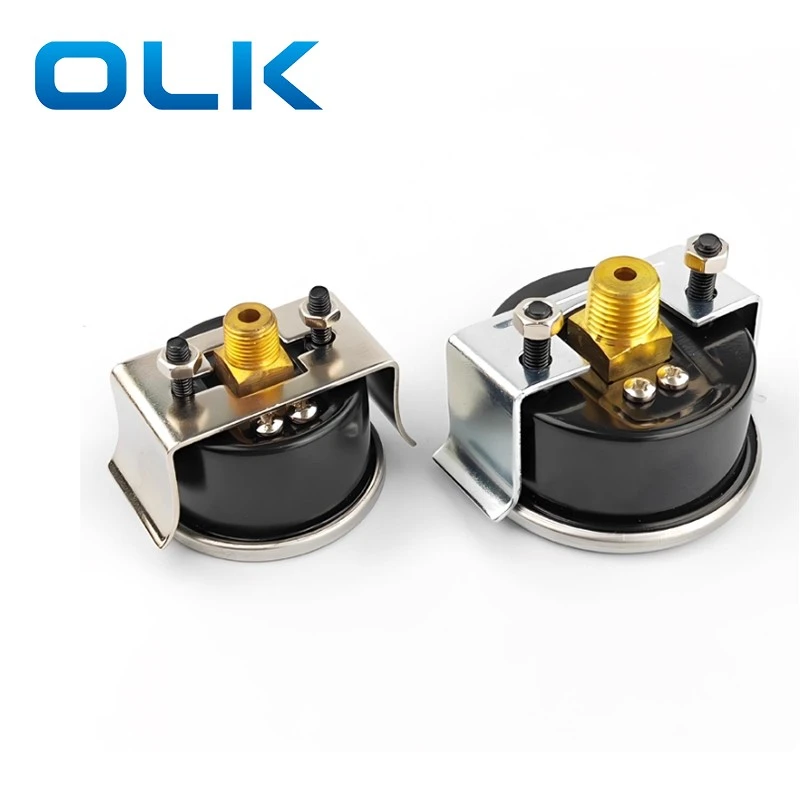

एअरटॅक प्रकार जीयू प्रेशर गेजमध्ये एक पितळ थ्रेडेड कनेक्शन, स्टेनलेस स्टील बेझल, ब्लॅक केस, मॅचिंग ब्रॅकेट आणि दोन काजू आहेत.

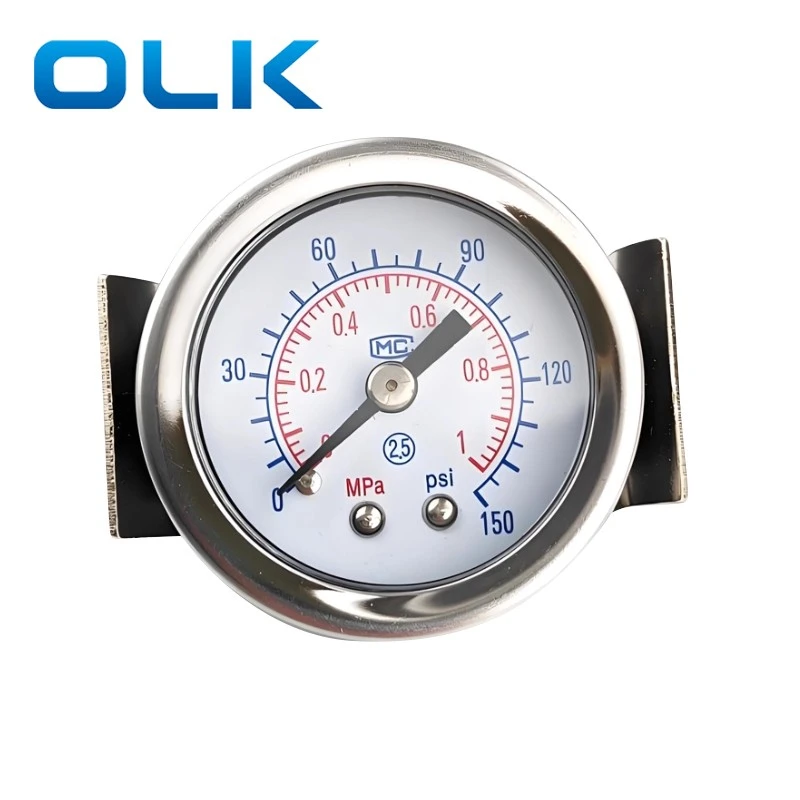

ड्युअल-स्केल प्रदर्शन स्पष्ट वाचन प्रदान करते आणि पॉईंटर अधिक अचूकपणे हलवते.
Sclease साफ प्रदर्शन: ड्युअल स्केलसह मोठे डायल डिझाइन, वाचण्यास सुलभ.
· मजबूत बांधकाम: उच्च-पारदर्शकता विंडो, प्रभाव-प्रतिरोधक आणि कंपन-पुरावा असलेले स्टीलचे प्रकरण.
· विविध वैशिष्ट्ये: एकाधिक दबाव श्रेणी आणि पोर्ट आकारात उपलब्ध (1/8 "आणि 1/4" सह).
· विस्तृत अनुप्रयोग: फिल्टर नियामक, हवा तयार करणारी युनिट्स आणि वायवीय उपकरणांसाठी योग्य.
|
ऑर्डर कोड |
|||
|
G |
U |
- |
40 |
|
मॉडेल |
माउंट प्रकार कोड |
|
डायल व्यास |
|
जी: प्रेशर गेज |
एस: मानक माउंट |
|
40: 40 मिमी |
|
|
एफ: फ्लेंज माउंट |
|
50: 50 मिमी |
|
|
यू: पॅनेल माउंट |
|
60: 60 मिमी |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
मॉडेल |
जीयू 40 |
जीयू 50 |
GU60 |
|
द्रव |
हवा |
||
|
पोर्ट आकार |
1/8 |
1/4 |
1/4 |
|
तापमान श्रेणी |
-40--70 ℃ |
||
|
अचूकता ग्रेड |
2.5 |
||
|
युनिट्स आणि सूचनांची दबाव श्रेणी |
एन: 0 ~ 1.0 एमपीए (मानक प्रकार); 0 ~ 0.4 एमपीए (लोअर प्रेशर प्रकार) |
||
|
बी: 0 ~ 10 बार (मानक प्रकार); 0 ~ 4 बार (कमी दाबाचा प्रकार) |
|||
|
पी: 0 ~ 140psi (मानक प्रकार); 0 ~ 60psi (कमी दाब प्रकार) |
|||
|
झेड: 0 ~ 10 कि.जी.एफ./सेमी 2 आणि 0 ~ 140psi (ड्युअल-स्केल प्रदर्शन, मानक प्रकार) 0 ~ 4 केजीएफ/सेमी 2 आणि 0 ~ 60psi (ड्युअल-स्केल डिस्प्ले, लोअर प्रेशर प्रकार) |
|||
|
प्रमुख भागांची सामग्री |
कोअर: पितळ; शेल: |
||
1. जर पाणी, तेल किंवा इतर पातळ पदार्थ गेजच्या आत गेले तर दबाव वाचन चुकीचे असू शकते.
2. हाताने वरच्या आणि खालच्या मर्यादेच्या पॉईंटर्सची जा. आपण लहान स्क्रू ड्रायव्हर किंवा इतर साधने वापरत असल्यास, डायल स्क्रॅच करू नका किंवा पॉईंटर वाकवू नका याची काळजी घ्या.
3. संक्षारक गॅस असलेल्या ठिकाणी वापरू नका. खिडकी प्लास्टिकची बनलेली आहे, म्हणून रसायनांना स्पर्श करू नका. कंप किंवा शॉक असलेल्या ठिकाणी वापरू नका.
The. विभेदक प्रेशर गेज अनुलंब स्थापित करणे आवश्यक आहे. “उच्च” पोर्टला उच्च-दाब बाजूला आणि “कमी” पोर्टला कमी-दाबाच्या बाजूला जोडा. फिल्टर घटक कधी बदलायचा हे जाणून घेण्यासाठी फिल्टर्सचे दबाव कमी होणे मोजण्यासाठी याचा वापर केला जातो.
5. जर आपल्याला अगदी अचूक दबाव मोजमाप आवश्यक असेल तर अचूक प्रेशर गेज वापरा.
The. जेव्हा प्रेशर गेज निवडताना, कार्यरत श्रेणी गेजवर दर्शविलेल्या जास्तीत जास्त दाबापेक्षा सुमारे 20% कमी असावी.
7. जर पल्सेशन किंवा प्रभावामुळे सिस्टमचा दबाव अचानक बदलला तर वाचन योग्य असू शकत नाही. संरक्षणात्मक उपाय करा.
8. नियमितपणे प्रेशर गेज तपासा आणि कॅलिब्रेट करा.
प्रेशर गेजमध्ये जीएस/जीएफ/जीयू म्हणजे काय?
जीएस मालिका प्रेशर गेज मानक माउंट आहे; जीएफ मालिका प्रेशर गेज फ्लेंज माउंट आहे; गु सेईज प्रेशर गेज पॅनेल माउंट आहे.
गु गेज अचूकता ग्रेड म्हणजे काय?
अचूकता ग्रेड: 2.5
जीयू प्रेशर गेजची दबाव श्रेणी किती आहे?
जीयू प्रेशर गेजची मोजमाप श्रेणी सामान्यत: 0-1 एमपीए असते
