5/3 सोलेनोइड वाल्व्हच्या तीन वाल्व्ह प्रकारांमधील फरक

5/3 च्या तीन वाल्व प्रकारांमधील फरकसोलेनोइड वाल्व

5/3 ऑर्डर करतानाsolenoid झडपा, सिंगल आणि डबल इलेक्ट्रिकल कंट्रोल व्यतिरिक्त, तीन कॉन्फिगरेशन आहेत: C (डबल-सोलेनॉइड 5/3 वे क्लोज्ड सेंटर), E (डबल-सोलेनॉइड 5/3 वे एक्झॉस्ट सेंटर), आणि P ( डबल-सोलेनॉइड 5/3 वे प्रेशर केंद्र).

5/3 मार्गsolenoid झडपचिन्ह	ऑर्डरिंग कोड

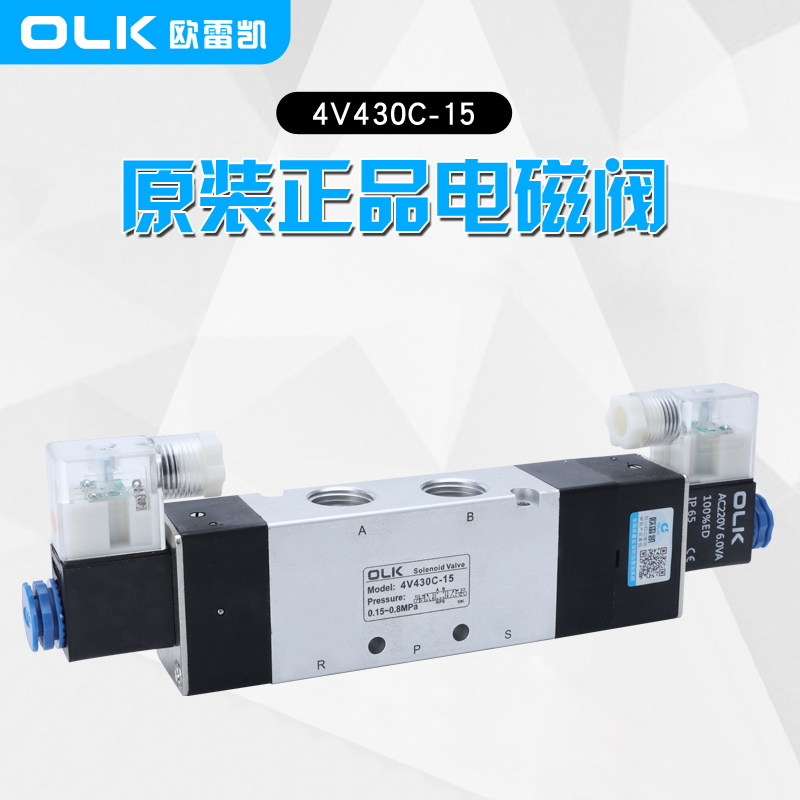

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	दुहेरी-सोलेनॉइड 5/3 मार्ग बंद केंद्र	साधारणपणे बंद स्थितीत 5/3 झडप.
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	डबल-सोलेनॉइड 5/3 मार्ग एक्झॉस्ट सेंटर	साधारणपणे उघडलेल्या स्थितीत 5/3 झडप.
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	डबल-सोलेनॉइड5/3 मार्ग दाब केंद्र	एक्झॉस्ट स्थितीत 5/3 झडप.

पोर्ट पी (पुरवठा दाब) वरील दाब:

हे सोलनॉइड वाल्व्हच्या इनपुट पोर्टवरील दाबाचा संदर्भ देते (सामान्यतः P म्हणून लेबल केलेले). जेव्हा वाल्व उघडतो किंवा बंद होतो तेव्हा द्रव प्रवाह नियंत्रित करण्यासाठी हा दबाव प्रेरक शक्ती आहे.

प्रेशर सेंटर कॉन्फिगरेशनमध्ये, इनलेट पोर्ट (P) वरील दाब इतर पोर्ट (जसे की A किंवा B) पेक्षा जास्त असतो आणि कंट्रोल सिस्टम हा दबाव योग्य वाहिनीकडे निर्देशित करते.

मध्य-स्थिती एक्झॉस्ट:

हे राज्याच्या स्थितीचे वर्णन करतेsolenoid झडपमध्यम स्थितीत असताना. थ्री-पोझिशन सोलेनोइड व्हॉल्व्हसाठी, जेव्हा स्पूल मधल्या स्थितीत असतो, तेव्हा सर्व पोर्ट्स (जसे की P, A, आणि B) एकमेकांशी जोडलेले असू शकतात किंवा विशिष्ट बंदरे गळतीचा मार्ग तयार करू शकतात.

ठराविक मिड-पोझिशन एक्झॉस्ट कॉन्फिगरेशनमध्ये, A किंवा B पोर्ट्सचा दबाव एक्झॉस्ट पोर्टवर परत येऊ शकतो (सामान्यत: R किंवा T लेबल केलेले), दबाव सोडतो. हे डिझाइन काही ऍप्लिकेशन्समध्ये वापरले जाते जेंव्हा कोणतेही नियंत्रण सिग्नल नसताना सिस्टममध्ये जास्त दबाव निर्माण होण्यापासून रोखण्यासाठी.

बंद केंद्र:

बंद मध्यभागी कॉन्फिगरेशनमध्ये, मधल्या स्थितीत असताना सोलेनोइड वाल्व्हचे सर्व पोर्ट सील केले जातात, याचा अर्थ कोणत्याही पोर्टमधून द्रव वाहू शकत नाही.

हे डिझाइन सामान्यत: अशा परिस्थितीत वापरले जाते जेव्हा सिस्टम मध्यम स्थितीत असते तेव्हा दबाव राखण्यासाठी किंवा अवांछित द्रव प्रवाह रोखणे आवश्यक असते.

सारांश:

दबाव केंद्र: वर लागू केलेल्या दबावाचा संदर्भ देतेसोलेनोइड वाल्वप्रवेश

एक्झॉस्ट सेंटर: मध्यवर्ती स्थितीत एक किंवा अधिक पोर्टमधून द्रव बाहेर पडू शकतो अशा स्थितीचे वर्णन करते.

बंद केंद्र: अशा स्थितीचे वर्णन करते जेथे सर्व पोर्ट सील केले जातात, मध्यम स्थितीत द्रव प्रवाह रोखतात.

5/2 सोलनॉइड वाल्वच्या तुलनेत 5/3 सोलेनोइड वाल्वचे फायदे:

एकाधिक मध्यम स्थान पर्याय:

5/3 सोलनॉइड वाल्व्हमध्ये तीन कार्यरत पोझिशन्स असतात, ज्यामध्ये मध्यम स्थिती वेगवेगळ्या स्थितींमध्ये कॉन्फिगर करता येते (जसे की दाब, एक्झॉस्ट किंवा बंद).

ही लवचिकता दबाव टिकवून ठेवण्यासाठी, दाब कमी करण्यासाठी किंवा वाल्व निष्क्रिय केल्यावर किंवा आपत्कालीन परिस्थितीत सिस्टम पूर्णपणे सील करण्यास अनुमती देते, विविध अनुप्रयोगांसाठी अधिक नियंत्रण पर्याय ऑफर करते.

वर्धित सुरक्षा आणि नियंत्रण:

5/3 सोलेनॉइड वाल्व्ह मध्यम स्थितीत दाब किंवा एक्झॉस्ट प्रेशर राखण्यासाठी निवडू शकतो, अनपेक्षित क्रियांपासून सुरक्षा-गंभीर अनुप्रयोगांमध्ये संरक्षण प्रदान करतो. उदाहरणार्थ, पॉवर अयशस्वी झाल्यास किंवा नियंत्रण सिग्नल गमावल्यास, योग्य मध्यम स्थिती निवडल्याने उपकरणे आणि कर्मचारी यांचे संरक्षण होऊ शकते.

5/2 सोलेनॉइड वाल्व, सिग्नल गमावताना, फक्त त्याच्या मूळ स्थितीकडे परत येऊ शकतो आणि समान संरक्षण देऊ शकत नाही.

सिलेंडर प्रभाव प्रतिबंध:

दिशा बदलताना सिलेंडरवरील प्रभाव कमी करण्यासाठी 5/3 सोलनॉइड व्हॉल्व्हची मधली स्थिती वापरली जाऊ शकते. उदाहरणार्थ, एक्झॉस्ट-टाइप मधली स्थिती निवडल्याने दिशा बदलताना आंशिक दाब सोडता येऊ शकतो, अचानक थांबणे किंवा सुरू झाल्यामुळे होणारा परिणाम टाळता येतो, ज्यामुळे उपकरणांचे आयुष्य वाढू शकते.

A 5/2solenoid झडपया वैशिष्ट्याचा अभाव आहे, कारण ते फक्त दोन दिशांमध्ये त्वरीत स्विच करू शकते, ज्यामुळे काही प्रकरणांमध्ये उपकरणांवर परिणाम होऊ शकतो आणि परिधान होऊ शकतो.

निष्कर्ष:

5/3 सोलेनोइड वाल्व 5/2 सोलेनोइड वाल्वच्या तुलनेत लवचिकता, सुरक्षितता, प्रभाव कमी करणे आणि जटिल नियंत्रणामध्ये महत्त्वपूर्ण फायदे देते. यामुळे अनेक ऑपरेटिंग मोड, वर्धित सुरक्षितता आणि कमी उपकरणांचा प्रभाव आवश्यक असलेल्या अनुप्रयोगांमध्ये ते अत्यंत मौल्यवान बनते. दरम्यान, 5/2 सोलेनोइड वाल्व्ह, त्याची सोपी रचना आणि कमी खर्चासह, सामान्यतः अशा प्रणालींमध्ये वापरली जाते जिथे जटिल नियंत्रण आवश्यक नसते.
